Echo Parts

Echo Chainsaw Replacement Parts For Model CS-802S

We Sell Only Genuine Echo Parts

Popular Parts for CS-802S

Search Within Model

Questions & Answers for Echo CS-802S
Browse all Parts Search by Area
Air_Cleaner Diagram and Parts List for  Echo Chainsaw
Air_Cleaner
Carburetor Diagram and Parts List for  Echo Chainsaw
Carburetor
Clutch Diagram and Parts List for  Echo Chainsaw
Clutch
Crankshaft_Piston Diagram and Parts List for  Echo Chainsaw
Crankshaft_Piston
Cutting_Attachment Diagram and Parts List for  Echo Chainsaw
Cutting_Attachment
Engine_Exhaust Diagram and Parts List for  Echo Chainsaw
Engine_Exhaust
Fuel_System Diagram and Parts List for  Echo Chainsaw
Fuel_System
Handle Diagram and Parts List for  Echo Chainsaw
Handle
Ignition Diagram and Parts List for  Echo Chainsaw
Ignition
Intake Diagram and Parts List for  Echo Chainsaw
Intake
Oil_Tank Diagram and Parts List for  Echo Chainsaw
Oil_Tank
Oiler_Auto Diagram and Parts List for  Echo Chainsaw
Oiler_Auto
Starter Diagram and Parts List for  Echo Chainsaw
Starter

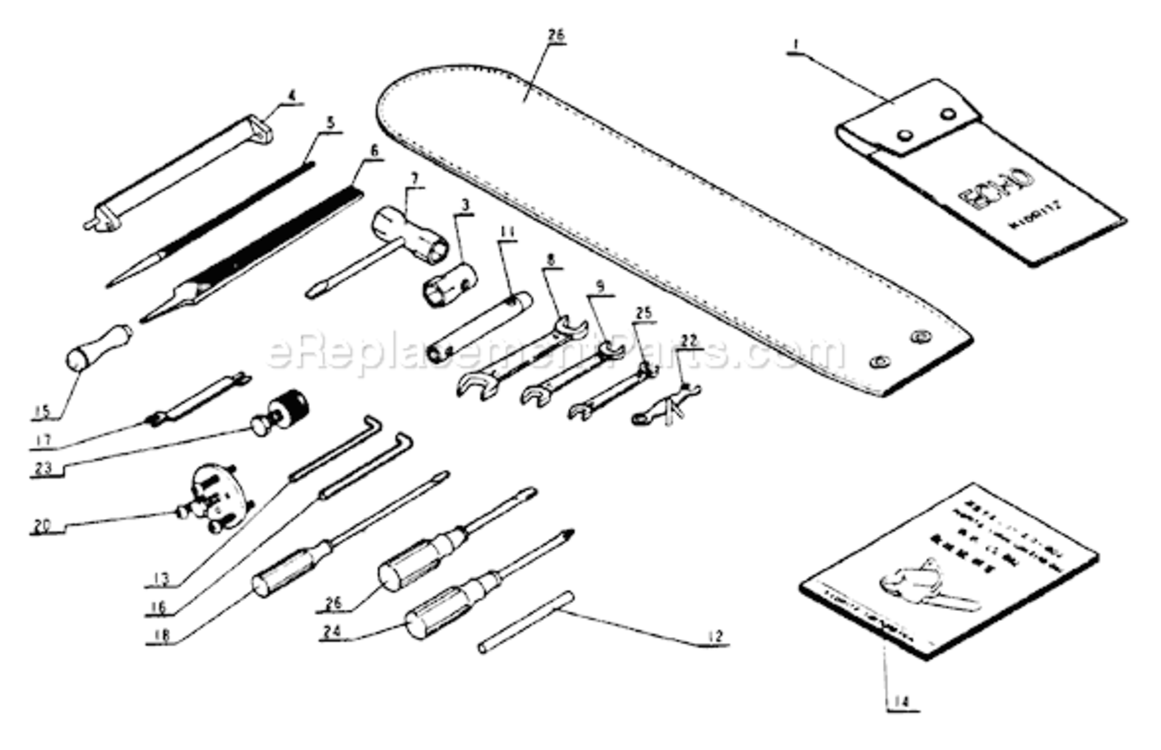

Tools Diagram and Parts List for  Echo Chainsaw
Tools
Previous Showing All Parts Next

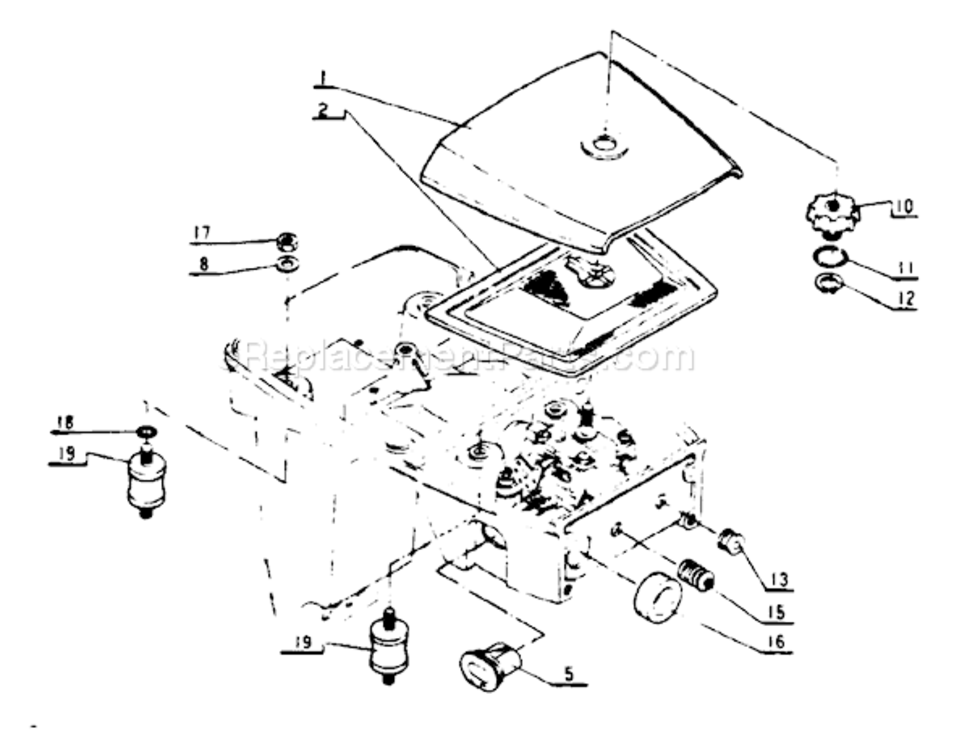

Air_Cleaner
Air_Cleaner Diagram and Parts List for  Echo Chainsaw

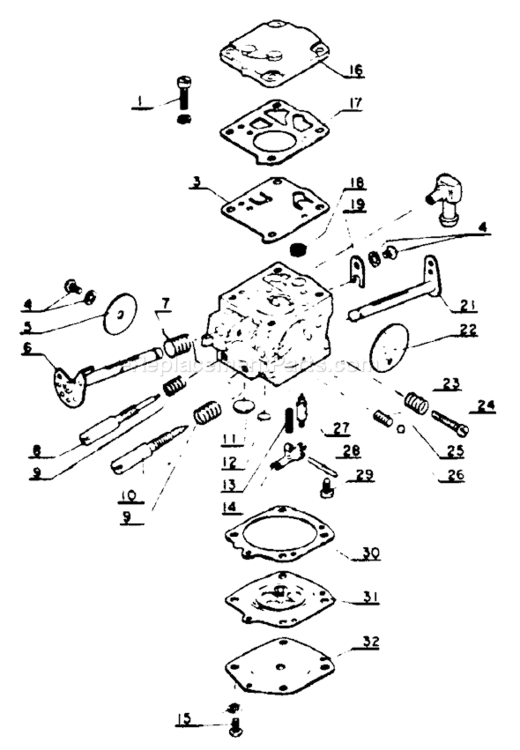

Carburetor
Carburetor Diagram and Parts List for  Echo Chainsaw
  • B-1
    Screw W/Lockwasher – Part Number: 12211000230
    Screw W/Lockwasher
    Part Number: 12211000230
      No Longer Available
  • B-3
    Pump Diaphragm – Part Number: 12211200230
    Pump Diaphragm
    Part Number: 12211200230
      Special Order
    $8.50
  • B-4
    Screw – Part Number: 12211400230
    Screw
    Part Number: 12211400230
      Special Order
    $5.95
  • B-5
    Throttle Butterfly – Part Number: 12211600230
    Throttle Butterfly
    Part Number: 12211600230
      Special Order
    $6.23
  • B-6
    Throttle Shaft – Part Number: 12211700230
    Throttle Shaft
    Part Number: 12211700230
      No Longer Available
  • B-7
    Return Spring – Part Number: 12211300230
    Return Spring
    Part Number: 12211300230
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-8
    Idle Adjust Screw – Part Number: 12211800430
    Idle Adjust Screw
    Part Number: 12211800430
      No Longer Available
  • B-9
    Spring – Part Number: 12211900230
    Spring
    Part Number: 12211900230
      Special Order
    $5.95
  • B-10
    Main Adjust Screw – Part Number: 12212000430
    Main Adjust Screw
    Part Number: 12212000430
      No Longer Available
  • B-11
    Body Plug (L) – Part Number: 12214500230
    Body Plug (L)
    Part Number: 12214500230
      No Longer Available
  • B-12
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • B-13
    Tension Spring – Part Number: 12212200230
    Tension Spring
    Part Number: 12212200230
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-14
    Inlet Control Lever – Part Number: 12212300230
    Inlet Control Lever
    Part Number: 12212300230
      Special Order
    $5.95
  • B-15
    Screw – Part Number: 12214400230
    Screw
    Part Number: 12214400230
      No Longer Available
  • B-16
    Body Cover – Part Number: 12212400230
    Body Cover
    Part Number: 12212400230
      No Longer Available
  • B-17
    Pump Gasket – Part Number: 12212500230
    Pump Gasket
    Part Number: 12212500230
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-18
    Fuel Filter – Part Number: 12212600230
    Fuel Filter
    Part Number: 12212600230
      No Longer Available
  • B-19
    Throttle Shaft Clip – Part Number: 12212700230
    Throttle Shaft Clip
    Part Number: 12212700230
      Special Order
    $5.95
  • B-20
    Spring – Part Number: 12212100230
    Spring
    Part Number: 12212100230
      Special Order
    $5.95
  • B-21
    Choke Shaft – Part Number: 12213100230
    Choke Shaft
    Part Number: 12213100230
      No Longer Available
  • B-22
    Choke Butterfly – Part Number: 12213200230
    Choke Butterfly
    Part Number: 12213200230
      Special Order
    $5.95
  • B-23
    Choke Set Spring – Part Number: 12213500230
    Choke Set Spring
    Part Number: 12213500230
      No Longer Available
  • B-24
    Screw – Part Number: 12213400230
    Screw
    Part Number: 12213400230
      Special Order
    $5.95
  • B-25
    Choke Set Spring – Part Number: 12213500230
    Choke Set Spring
    Part Number: 12213500230
      No Longer Available
  • B-26
    Choke Set Ball – Part Number: 12213600230
    Choke Set Ball
    Part Number: 12213600230
      No Longer Available
  • B-27
    Needle Valve – Part Number: 12213700230
    Needle Valve
    Part Number: 12213700230
      No Longer Available
  • B-28
    Inlet Lever Shaft – Part Number: 12213800230
    Inlet Lever Shaft
    Part Number: 12213800230
      Special Order
    $5.95
  • B-29
    Lever Shaft Screw – Part Number: 12213900230
    Lever Shaft Screw
    Part Number: 12213900230
      No Longer Available
  • B-30
    Diaphragm Gasket – Part Number: 12214000230
    Diaphragm Gasket
    Part Number: 12214000230
      No Longer Available
  • B-31
    Diaphragm – Part Number: 12214100230
    Diaphragm
    Part Number: 12214100230
      In Stock
    $29.36
  • B-32
    Diaphragm Cover – Part Number: 12214200230
    Diaphragm Cover
    Part Number: 12214200230
      In Stock
    $5.95
  • B-33
    Cheek Valve – Part Number: 12214700431
    Cheek Valve
    Part Number: 12214700431
      Special Order
    $29.45
  • B-800
    Carburetor Hs-54b – Part Number: 12200000430
    Carburetor Hs-54b
    Part Number: 12200000430
      No Longer Available

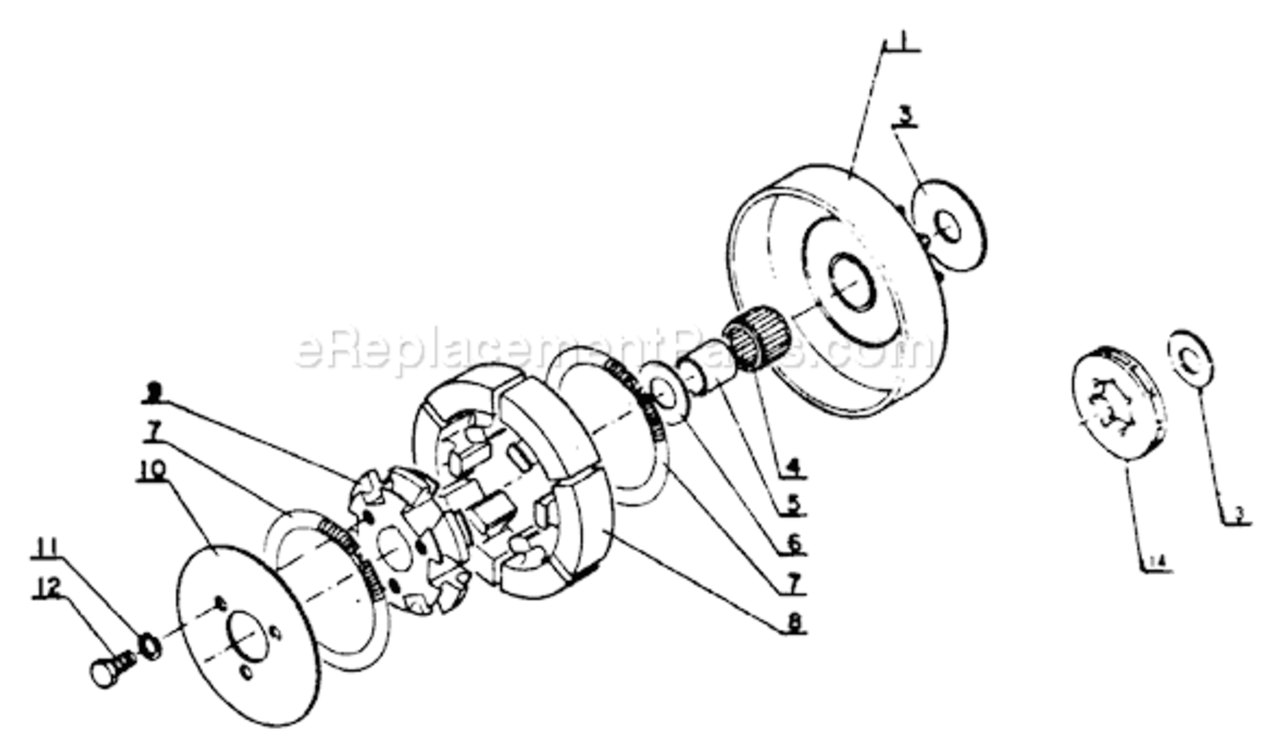

Clutch
Clutch Diagram and Parts List for  Echo Chainsaw
  • C-1
    DRUM, CLUTCH – Part Number: 17500600430
    DRUM, CLUTCH
    Part Number: 17500600430
      No Longer Available
  • C-3
    Clutch Washer – Part Number: 17501400230
    Clutch Washer
    Part Number: 17501400230
      Special Order
    $7.22
  • C-4
    Roller Bearing – Part Number: 17501200230
    Roller Bearing
    Part Number: 17501200230
      Special Order
    $16.32
  • C-5
    Clutch Spacer – Part Number: 17501300230
    Clutch Spacer
    Part Number: 17501300230
      Special Order
    $13.53
  • C-6
    Clutch Washer – Part Number: 17501500230
    Clutch Washer
    Part Number: 17501500230
      Special Order
    $5.95
  • C-7
    Spring, Clutch – Part Number: 17501800430
    Spring, Clutch
    Part Number: 17501800430
      No Longer Available
  • C-8
    Clutch Shoe-Cs702Vl – Part Number: 17501700430
    Clutch Shoe-Cs702Vl
    Part Number: 17501700430
      In Stock
    $13.90
  • C-9
    HUB, CLUTCH – Part Number: 17501600430
    HUB, CLUTCH
    Part Number: 17501600430
      No Longer Available
  • C-10
    Clutch Plate – Part Number: 17501900230
    Clutch Plate
    Part Number: 17501900230
      No Longer Available
  • C-11
    Spring Washer 5 – Part Number: 90060500005
    Spring Washer 5
    Part Number: 90060500005
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • C-12
    Bolt 5x10 – Part Number: 90010005010
    Bolt 5x10
    Part Number: 90010005010
      Special Order
    $5.95
  • C-14
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • C-800
    CLUTCH ASY – Part Number: 17500000430
    CLUTCH ASY
    Part Number: 17500000430
      No Longer Available

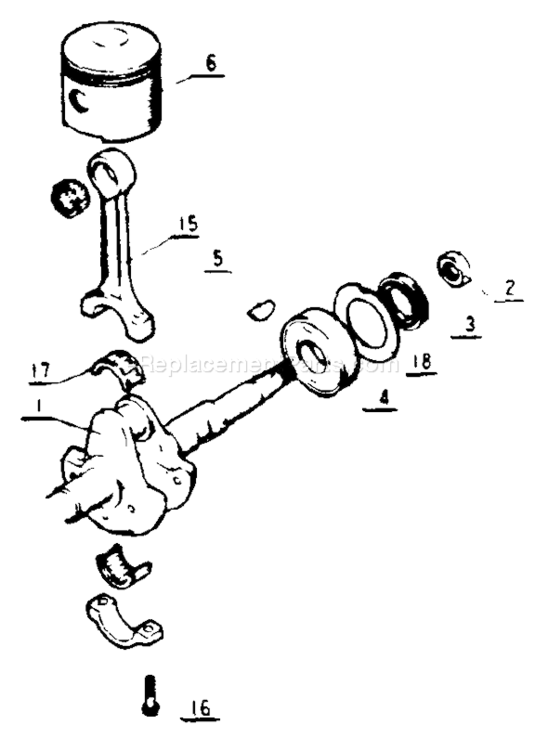

Crankshaft_Piston
Crankshaft_Piston Diagram and Parts List for  Echo Chainsaw
  • D-1
    CRANKSHAFT ASY – Part Number: 10010500630
    CRANKSHAFT ASY
    Part Number: 10010500630
      No Longer Available
  • D-2
    Nut – Part Number: 10012900230
    Nut
    Part Number: 10012900230
      Special Order
    $5.95
  • D-3
    Oilseal – Part Number: 10021200330
    Oilseal
    Part Number: 10021200330
      No Longer Available
  • D-4
    Bearing-ball 6203 – Part Number: 90081036203
    Bearing-ball 6203
    Part Number: 90081036203
      Special Order
    $17.48
  • D-5
    DISCONTINUED – Part Number: 90032203014
    DISCONTINUED
    Part Number: 90032203014
      No Longer Available
  • D-6
    PISTON – Part Number: 10001000430
    PISTON
    Part Number: 10001000430
      No Longer Available
  • D-7
    RING, PISTON – Part Number: 10001100430
    RING, PISTON
    Part Number: 10001100430
      No Longer Available
  • D-8
    BEARING, NEEDLE – Part Number: 10001200430
    BEARING, NEEDLE
    Part Number: 10001200430
      No Longer Available
  • D-9
    SPACER, PISTON – Part Number: 10001400430
    SPACER, PISTON
    Part Number: 10001400430
      No Longer Available
  • D-10
    Piston Pin – Part Number: 10001300430
    Piston Pin
    Part Number: 10001300430
      No Longer Available
  • D-11
    Circlip-Piston Pin – Part Number: 10001500230
    Circlip-Piston Pin
    Part Number: 10001500230
      Special Order
    $5.95
  • D-12
    Woodruff Key – Part Number: 10014200330
    Woodruff Key
    Part Number: 10014200330
      Special Order
    $5.95
  • D-13
    Lockwasher – Part Number: 10014300230
    Lockwasher
    Part Number: 10014300230
      Special Order
    $5.95
  • D-14
    Nut – Part Number: 10014400230
    Nut
    Part Number: 10014400230
      Special Order
    $5.95
  • D-15
    ROD, CONNECTING – Part Number: 10011400430
    ROD, CONNECTING
    Part Number: 10011400430
      No Longer Available
  • D-16
    DISCONTINUED – Part Number: 10011800430
    DISCONTINUED
    Part Number: 10011800430
      No Longer Available
  • D-17
    Roller retainer – Part Number: 10011300431
    Roller retainer
    Part Number: 10011300431
      No Longer Available
  • D-18
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available

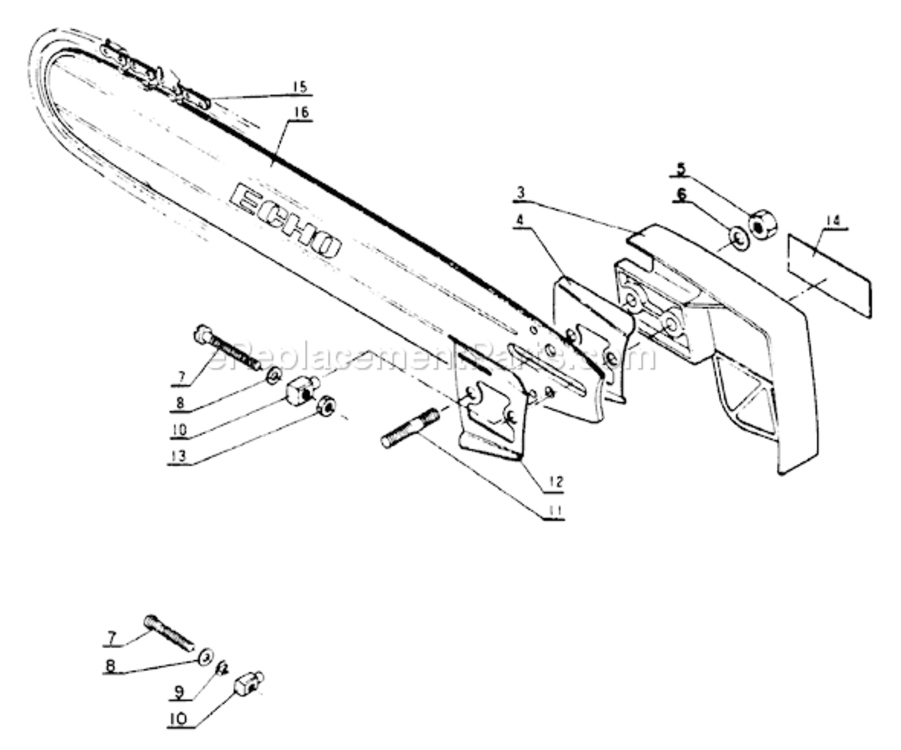

Cutting_Attachment
Cutting_Attachment Diagram and Parts List for  Echo Chainsaw
  • E-3
    GUARD, SPROCKET – Part Number: 43301000630
    GUARD, SPROCKET
    Part Number: 43301000630
      No Longer Available
  • E-4
    PLATE, GUIDE - OUTER – Part Number: 43301200430
    PLATE, GUIDE - OUTER
    Part Number: 43301200430
      No Longer Available
  • E-5
    Chainsaw Nut 8 – Part Number: 90050000008
    Chainsaw Nut 8
    Part Number: 90050000008
      Special Order
    $5.95
  • E-6
    Washer-8 – Part Number: 90060000008
    Washer-8
    Part Number: 90060000008
      Special Order
    $5.95
  • E-7
    Adjust Screw – Part Number: 43301600230
    Adjust Screw
    Part Number: 43301600230
      Special Order
    $11.06
  • E-8
    Washer – Part Number: 43301500230
    Washer
    Part Number: 43301500230
      In Stock
    $5.95
  • E-9
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • E-10
    TENSIONER – Part Number: 43301400430
    TENSIONER
    Part Number: 43301400430
      No Longer Available
  • E-11
    STUD, GUIDE BAR – Part Number: 43301100430
    STUD, GUIDE BAR
    Part Number: 43301100430
      No Longer Available
  • E-12
    PLATE, GUIDE - INNER – Part Number: 43301300430
    PLATE, GUIDE - INNER
    Part Number: 43301300430
      No Longer Available
  • E-13
    DISCONTINUED – Part Number: 35122902730
    DISCONTINUED
    Part Number: 35122902730
      No Longer Available
  • E-14
    Echo plate – Part Number: 89002100630
    Echo plate
    Part Number: 89002100630
      No Longer Available
  • E-15
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • E-16
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available

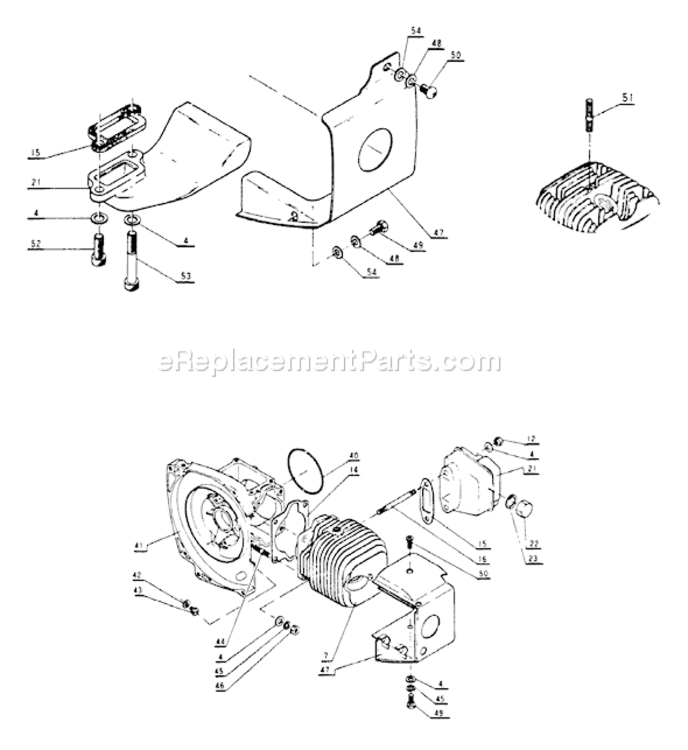

Engine_Exhaust
Engine_Exhaust Diagram and Parts List for  Echo Chainsaw
Fuel_System
Fuel_System Diagram and Parts List for  Echo Chainsaw
Handle
Handle Diagram and Parts List for  Echo Chainsaw
  • H-1
    ROD, CHOKE – Part Number: 17801100430
    ROD, CHOKE
    Part Number: 17801100430
      No Longer Available
  • H-3
    LOCKOUT, TRIGGER – Part Number: 17801200431
    LOCKOUT, TRIGGER
    Part Number: 17801200431
      Special Order
    $5.95
  • H-4
    E-Ring 3 – Part Number: 90070000003
    E-Ring 3
    Part Number: 90070000003
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • H-6
    Leaf Spring – Part Number: 17801300430
    Leaf Spring
    Part Number: 17801300430
      No Longer Available
  • H-7
    TRIGGER, THROTTLE – Part Number: 17801000430
    TRIGGER, THROTTLE
    Part Number: 17801000430
      No Longer Available
  • H-8
    DISCONTINUED – Part Number: 35121800430
    DISCONTINUED
    Part Number: 35121800430
      No Longer Available
  • H-9
    Trigger Shaft – Part Number: 17811000230
    Trigger Shaft
    Part Number: 17811000230
      Special Order
    $5.95
  • H-10
    Trimmer Washer – Part Number: 90060000006
    Trimmer Washer
    Part Number: 90060000006
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • H-11
    Right handle rubber – Part Number: 35101200430
    Right handle rubber
    Part Number: 35101200430
      No Longer Available
  • H-12
    Lock Nut – Part Number: 14571300630
    Lock Nut
    Part Number: 14571300630
      Special Order
    $5.95
  • H-13
    SCREW - 6X10 – Part Number: 90021206010
    SCREW - 6X10
    Part Number: 90021206010
      No Longer Available
  • H-14
    Right handle supporter – Part Number: 35101100631
    Right handle supporter
    Part Number: 35101100631
      Special Order
    $30.48
  • H-15
    Left handle – Part Number: 35120500631
    Left handle
    Part Number: 35120500631
      No Longer Available
  • H-16
    GRIP, HANDLE – Part Number: 35121600430
    GRIP, HANDLE
    Part Number: 35121600430
      No Longer Available
  • H-17
    BUMPER, SPIKED – Part Number: 88021000630
    BUMPER, SPIKED
    Part Number: 88021000630
      No Longer Available
  • H-18
    DISCONTINUED – Part Number: 88021100430
    DISCONTINUED
    Part Number: 88021100430
      No Longer Available
  • H-19
    Right handle – Part Number: 35101000630
    Right handle
    Part Number: 35101000630
      No Longer Available
  • H-20
    Spring Washer 6 – Part Number: 90060500006
    Spring Washer 6
    Part Number: 90060500006
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • H-23
    Lock Nut – Part Number: 14571300630
    Lock Nut
    Part Number: 14571300630
      Special Order
    $5.95
  • H-24
    DISCONTINUED – Part Number: 35101400130
    DISCONTINUED
    Part Number: 35101400130
      No Longer Available
  • H-25
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • H-26
    Handle set plate – Part Number: 35121900430
    Handle set plate
    Part Number: 35121900430
      No Longer Available
  • H-27
    ROD, CHOKE – Part Number: 17850100430
    ROD, CHOKE
    Part Number: 17850100430
      No Longer Available
  • H-28
    Push Button – Part Number: 17851200430
    Push Button
    Part Number: 17851200430
      Special Order
    $5.95
  • H-29
    BUSHING, RUBBER – Part Number: 17881002831
    BUSHING, RUBBER
    Part Number: 17881002831
      In Stock
    $5.95
  • H-30
    Stop Switch – Part Number: 16341000630
    Stop Switch
    Part Number: 16341000630
      No Longer Available
  • H-31
    GUIDE, SWITCH – Part Number: 16341100631
    GUIDE, SWITCH
    Part Number: 16341100631
      No Longer Available
  • H-32
    Switch Spring – Part Number: 16341200630
    Switch Spring
    Part Number: 16341200630
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • H-33
    Trimmer Spring Washer – Part Number: 90060500004
    Trimmer Spring Washer
    Part Number: 90060500004
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • H-34
    Screw - 4x8 – Part Number: 90021004008
    Screw - 4x8
    Part Number: 90021004008
      Special Order
    $5.95
  • H-35
    Stopper B – Part Number: 35102200630
    Stopper B
    Part Number: 35102200630
      No Longer Available
  • H-36
    Stopper A – Part Number: 35102100630
    Stopper A
    Part Number: 35102100630
      No Longer Available
  • H-37
    Leaf Blower Nut – Part Number: 90050000006
    Leaf Blower Nut
    Part Number: 90050000006
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $5.95
  • H-38
    BOLT – Part Number: 10091500630
    BOLT
    Part Number: 10091500630
      No Longer Available
  • H-39
    Bolt-6x10 – Part Number: 90010006010
    Bolt-6x10
    Part Number: 90010006010
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • H-40
    DISCONTINUED – Part Number: 10102300830
    DISCONTINUED
    Part Number: 10102300830
      No Longer Available
  • H-41
    CUSHION – Part Number: 10090500632
    CUSHION
    Part Number: 10090500632
      No Longer Available
  • H-42
    WASHER, SEAL – Part Number: 10091400630
    WASHER, SEAL
    Part Number: 10091400630
      No Longer Available
  • H-43
    LEAD - GROUND – Part Number: 16200500430
    LEAD - GROUND
    Part Number: 16200500430
      No Longer Available
  • H-44
    PLATE - GROUND – Part Number: 35102300630
    PLATE - GROUND
    Part Number: 35102300630
      No Longer Available
  • H-45
    Rivet – Part Number: 89001100130
    Rivet
    Part Number: 89001100130
      No Longer Available
Ignition
Ignition Diagram and Parts List for  Echo Chainsaw
  • I-1
    Stator Plate – Part Number: 15013200230
    Stator Plate
    Part Number: 15013200230
      No Longer Available
  • I-2
    Contact Point Set – Part Number: 15010100230
    Contact Point Set
    Part Number: 15010100230
      Special Order
    $25.32
  • I-3
    Cam – Part Number: 15031000230
    Cam
    Part Number: 15031000230
      No Longer Available
  • I-4
    Trimmer Spring Washer – Part Number: 90060500004
    Trimmer Spring Washer
    Part Number: 90060500004
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • I-5
    DISCONTINUED – Part Number: 90021004012
    DISCONTINUED
    Part Number: 90021004012
      No Longer Available
  • I-6
    FLYWHEEL – Part Number: 15020000430
    FLYWHEEL
    Part Number: 15020000430
      No Longer Available
  • I-7
    DISCONTINUED – Part Number: 90021005014
    DISCONTINUED
    Part Number: 90021005014
      No Longer Available
  • I-8
    Spring Washer 5 – Part Number: 90060500005
    Spring Washer 5
    Part Number: 90060500005
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • I-9
    Trimmer Washer – Part Number: 90060000005
    Trimmer Washer
    Part Number: 90060000005
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • I-10
    CONDENSER – Part Number: 15012700430
    CONDENSER
    Part Number: 15012700430
      No Longer Available
  • I-11
    Screw - 4x8 – Part Number: 90021004008
    Screw - 4x8
    Part Number: 90021004008
      Special Order
    $5.95
  • I-12
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • I-13
    Ignition Coil – Part Number: 15012600331
    Ignition Coil
    Part Number: 15012600331
      Special Order
    $145.48
  • I-14
    Washer – Part Number: 90060000004
    Washer
    Part Number: 90060000004
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • I-15
    DISCONTINUED – Part Number: 90020004008
    DISCONTINUED
    Part Number: 90020004008
      No Longer Available
  • I-16
    Brecher Cover – Part Number: 15012800330
    Brecher Cover
    Part Number: 15012800330
      Special Order
    $11.10
  • I-17
    Screw 4X22 – Part Number: 90021004022
    Screw 4X22
    Part Number: 90021004022
      No Longer Available
  • I-18
    Rubber Bush – Part Number: 15011000430
    Rubber Bush
    Part Number: 15011000430
      No Longer Available
  • I-19
    Cover Tube – Part Number: 15011100430
    Cover Tube
    Part Number: 15011100430
      Special Order
    $5.95
  • I-20
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • I-21
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • I-22
    DISCONTINUED – Part Number: 15901100510
    DISCONTINUED
    Part Number: 15901100510
      No Longer Available
  • I-23
    DISCONTINUED – Part Number: 15901200630
    DISCONTINUED
    Part Number: 15901200630
      No Longer Available
  • I-24
    Spark Plug – Part Number: 15901000330
    Spark Plug
    Part Number: 15901000330
      No Longer Available
  • I-24
    Spark Plug – Part Number: 15901000330
    Spark Plug
    Part Number: 15901000330
      No Longer Available
  • I-25
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • I-26
    High Tension Cord – Part Number: 15012900430
    High Tension Cord
    Part Number: 15012900430
      No Longer Available
  • I-27
    TUBE – Part Number: 15011300430
    TUBE
    Part Number: 15011300430
      No Longer Available
  • I-28
    Stop Lead Cord – Part Number: 15013100430
    Stop Lead Cord
    Part Number: 15013100430
      No Longer Available
  • I-29
    Grommet – Part Number: 15011400430
    Grommet
    Part Number: 15011400430
      Special Order
    $5.95
  • I-30
    BUSHING – Part Number: 15011200430
    BUSHING
    Part Number: 15011200430
      No Longer Available
  • I-31
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • I-32
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • I-33
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • I-34
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • I-800
    STATOR ASY – Part Number: 15010000430
    STATOR ASY
    Part Number: 15010000430
      No Longer Available
  • I-800
    FLYWHEEL – Part Number: 15000000430
    FLYWHEEL
    Part Number: 15000000430
      No Longer Available
Intake
Intake Diagram and Parts List for  Echo Chainsaw
  • J-1
    PACKING – Part Number: 13061000430
    PACKING
    Part Number: 13061000430
      No Longer Available
  • J-2
    Trimmer Washer – Part Number: 90060000005
    Trimmer Washer
    Part Number: 90060000005
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • J-3
    DISCONTINUED – Part Number: 13051400430
    DISCONTINUED
    Part Number: 13051400430
      No Longer Available
  • J-5
    SEAL, DUST – Part Number: 13051500630
    SEAL, DUST
    Part Number: 13051500630
      No Longer Available
  • J-6
    CASE, CARBURETOR – Part Number: 13000500430
    CASE, CARBURETOR
    Part Number: 13000500430
      No Longer Available
  • J-7
    GASKET, INTAKE – Part Number: 13001600430
    GASKET, INTAKE
    Part Number: 13001600430
      No Longer Available
  • J-9
    PLATE, PREVENT – Part Number: 13040500630
    PLATE, PREVENT
    Part Number: 13040500630
      No Longer Available
  • J-10
    BOLT – Part Number: 13002100430
    BOLT
    Part Number: 13002100430
      No Longer Available
  • J-11
    Spring Washer 5 – Part Number: 90060500005
    Spring Washer 5
    Part Number: 90060500005
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • J-15
    DISCONTINUED – Part Number: 13001500430
    DISCONTINUED
    Part Number: 13001500430
      No Longer Available
  • J-17
    FRAME – Part Number: 13050700631
    FRAME
    Part Number: 13050700631
      No Longer Available
  • J-18
    PIPE, SUCTION – Part Number: 13050500430
    PIPE, SUCTION
    Part Number: 13050500430
      No Longer Available
  • J-19
    Valve set plate – Part Number: 13061100430
    Valve set plate
    Part Number: 13061100430
      No Longer Available
  • J-20
    VALVE, REED – Part Number: 13061200430
    VALVE, REED
    Part Number: 13061200430
      No Longer Available
  • J-21
    GUIDE, VALVE – Part Number: 13061300430
    GUIDE, VALVE
    Part Number: 13061300430
      No Longer Available
  • J-22
    Spring Washer – Part Number: 90060500003
    Spring Washer
    Part Number: 90060500003
      In Stock
    $5.95
  • J-23
    DISCONTINUED – Part Number: 90021003005
    DISCONTINUED
    Part Number: 90021003005
      No Longer Available
  • J-24
    BAND – Part Number: 13051600530
    BAND
    Part Number: 13051600530
      No Longer Available
  • J-25
    SCREW – Part Number: 13051700530
    SCREW
    Part Number: 13051700530
      No Longer Available
  • J-26
    CONNECTOR – Part Number: 13011000430
    CONNECTOR
    Part Number: 13011000430
      No Longer Available
  • J-27
    Pipe set clip – Part Number: 13021000430
    Pipe set clip
    Part Number: 13021000430
      No Longer Available
  • J-28
    Clip – Part Number: 13011100530
    Clip
    Part Number: 13011100530
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • J-29
    SCREEN – Part Number: 12901100530
    SCREEN
    Part Number: 12901100530
      No Longer Available
  • J-30
    DISCONTINUED – Part Number: 13041700430
    DISCONTINUED
    Part Number: 13041700430
      No Longer Available
  • J-31
    Dust seal plate – Part Number: 13101800630
    Dust seal plate
    Part Number: 13101800630
      No Longer Available
Oil_Tank
Oil_Tank Diagram and Parts List for  Echo Chainsaw
  • K-1
    DISCONTINUED – Part Number: 43601300430
    DISCONTINUED
    Part Number: 43601300430
      No Longer Available
  • K-2
    Gasket-Cap – Part Number: 43601200430
    Gasket-Cap
    Part Number: 43601200430
      In Stock
    $5.95
  • K-3
    BOLT – Part Number: 10024400430
    BOLT
    Part Number: 10024400430
      No Longer Available
  • K-7
    TANK, OIL – Part Number: 43602000630
    TANK, OIL
    Part Number: 43602000630
      No Longer Available
  • K-20
    Oil Strainer – Part Number: 43621000332
    Oil Strainer
    Part Number: 43621000332
      Special Order
    $6.62
  • K-21
    PIPE, OIL - INNER – Part Number: 43721000430
    PIPE, OIL - INNER
    Part Number: 43721000430
      No Longer Available
  • K-31
    Packing – Part Number: 43721900130
    Packing
    Part Number: 43721900130
      No Longer Available
  • K-32
    BOLT - 8X12 – Part Number: 90010008012
    BOLT - 8X12
    Part Number: 90010008012
      Special Order
    $5.95
  • K-34
    DISCONTINUED – Part Number: 90021004012
    DISCONTINUED
    Part Number: 90021004012
      No Longer Available
  • K-35
    Trimmer Spring Washer – Part Number: 90060500004
    Trimmer Spring Washer
    Part Number: 90060500004
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • K-36
    Washer – Part Number: 90060000004
    Washer
    Part Number: 90060000004
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • K-38
    CRANKCASE – Part Number: 10020500630
    CRANKCASE
    Part Number: 10020500630
      No Longer Available
  • K-39
    Model plate – Part Number: 89001000630
    Model plate
    Part Number: 89001000630
      Special Order
    $5.95
  • K-40
    Rivet – Part Number: 89001100130
    Rivet
    Part Number: 89001100130
      No Longer Available
  • K-41
    WASHER – Part Number: 10024700430
    WASHER
    Part Number: 10024700430
      No Longer Available
  • K-42
    WASHER, SEAL – Part Number: 10024600430
    WASHER, SEAL
    Part Number: 10024600430
      No Longer Available
  • K-43
    Slit Pin 2X15 – Part Number: 90030020015
    Slit Pin 2X15
    Part Number: 90030020015
      No Longer Available
Oiler_Auto
Oiler_Auto Diagram and Parts List for  Echo Chainsaw
  • L-1
    Packing – Part Number: 43721900130
    Packing
    Part Number: 43721900130
      No Longer Available
  • L-2
    Holding Bolt – Part Number: 43722000130
    Holding Bolt
    Part Number: 43722000130
      Special Order
    $6.70
  • L-3
    PIPE, OIL – Part Number: 43720500630
    PIPE, OIL
    Part Number: 43720500630
      No Longer Available
  • L-23
    Spring – Part Number: 43701900430
    Spring
    Part Number: 43701900430
      No Longer Available
  • L-24
    Spring Case – Part Number: 43701800130
    Spring Case
    Part Number: 43701800130
      No Longer Available
  • L-25
    Oil Cylinder – Part Number: 43700200630
    Oil Cylinder
    Part Number: 43700200630
      No Longer Available
  • L-26
    Valve-Ball – Part Number: 43701200330
    Valve-Ball
    Part Number: 43701200330
      Special Order
    $5.95
  • L-27
    Spring, Valve – Part Number: 43701300330
    Spring, Valve
    Part Number: 43701300330
      No Longer Available
  • L-30
    SPRING – Part Number: 43703600630
    SPRING
    Part Number: 43703600630
      No Longer Available
  • L-33
    PIPE, OIL – Part Number: 43721500630
    PIPE, OIL
    Part Number: 43721500630
      No Longer Available
  • L-34
    Clip – Part Number: 43722100330
    Clip
    Part Number: 43722100330
      No Longer Available
  • L-35
    BODY, OIL PUMP – Part Number: 43711000630
    BODY, OIL PUMP
    Part Number: 43711000630
      No Longer Available
  • L-36
    Spring-Oil Pump – Part Number: 43711100231
    Spring-Oil Pump
    Part Number: 43711100231
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • L-37
    DISCONTINUED – Part Number: 13101300430
    DISCONTINUED
    Part Number: 13101300430
      No Longer Available
  • L-38
    Lock Washer – Part Number: 43711400230
    Lock Washer
    Part Number: 43711400230
      In Stock
    $5.95
  • L-39
    PISTON, OIL PUMP – Part Number: 43710100630
    PISTON, OIL PUMP
    Part Number: 43710100630
      No Longer Available
  • L-40
    Push Button – Part Number: 17851200430
    Push Button
    Part Number: 17851200430
      Special Order
    $5.95
  • L-49
    PIPE, OIL – Part Number: 43720700630
    PIPE, OIL
    Part Number: 43720700630
      No Longer Available
  • L-53
    Holding bolt – Part Number: 43722700630
    Holding bolt
    Part Number: 43722700630
      No Longer Available
  • L-54
    NUT, ADJUST – Part Number: 43701000630
    NUT, ADJUST
    Part Number: 43701000630
      No Longer Available
  • L-58
    DISCONTINUED – Part Number: 43702000130
    DISCONTINUED
    Part Number: 43702000130
      No Longer Available
  • L-59
    PIPE, OIL – Part Number: 43730500630
    PIPE, OIL
    Part Number: 43730500630
      No Longer Available
  • L-60
    PACKING – Part Number: 43702500630
    PACKING
    Part Number: 43702500630
      No Longer Available
  • L-62
    DISCONTINUED – Part Number: 43741000230
    DISCONTINUED
    Part Number: 43741000230
      No Longer Available
  • L-65
    PIPE, OIL – Part Number: 43720900630
    PIPE, OIL
    Part Number: 43720900630
      No Longer Available
  • L-66
    Holding bolt – Part Number: 43720000630
    Holding bolt
    Part Number: 43720000630
      No Longer Available
  • L-68
    PIPE, OIL – Part Number: 43720600430
    PIPE, OIL
    Part Number: 43720600430
      No Longer Available
Starter
Starter Diagram and Parts List for  Echo Chainsaw
  • M-1
    CASE, STARTER – Part Number: 10151100430
    CASE, STARTER
    Part Number: 10151100430
      No Longer Available
  • M-2
    Trimmer Washer – Part Number: 90060000006
    Trimmer Washer
    Part Number: 90060000006
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • M-3
    Spring Washer 6 – Part Number: 90060500006
    Spring Washer 6
    Part Number: 90060500006
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • M-4
    SCREW - 6X20 – Part Number: 90020206020
    SCREW - 6X20
    Part Number: 90020206020
      No Longer Available
  • M-5
    Nut 5 – Part Number: 90050200005
    Nut 5
    Part Number: 90050200005
      In Stock
    $5.95
  • M-6
    Spring Washer 5 – Part Number: 90060500005
    Spring Washer 5
    Part Number: 90060500005
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • M-7
    NAME PLATE – Part Number: 89001200630
    NAME PLATE
    Part Number: 89001200630
      No Longer Available
  • M-8
    DISCONTINUED – Part Number: 90021003006
    DISCONTINUED
    Part Number: 90021003006
      No Longer Available
  • M-9
    Washer – Part Number: 17722500230
    Washer
    Part Number: 17722500230
      Special Order
    $5.95
  • M-10
    E-Ring – Part Number: 90070000006
    E-Ring
    Part Number: 90070000006
      Special Order
    $5.95
  • M-11
    Rewind Spring – Part Number: 17722000230
    Rewind Spring
    Part Number: 17722000230
      Special Order
    $19.88
  • M-12
    Side Plate – Part Number: 17722100230
    Side Plate
    Part Number: 17722100230
      Special Order
    $5.95
  • M-13
    Spring Retainer – Part Number: 17720800630
    Spring Retainer
    Part Number: 17720800630
      Special Order
    $41.82
  • M-16
    Rachet – Part Number: 17721800231
    Rachet
    Part Number: 17721800231
      Special Order
    $7.02
  • M-18
    Recoil Drum – Part Number: 17720600330
    Recoil Drum
    Part Number: 17720600330
      Special Order
    $45.30
  • M-21
    Friction Plate – Part Number: 17720500230
    Friction Plate
    Part Number: 17720500230
      Special Order
    $30.09
  • M-23
    Pawl Catcher – Part Number: 17721000230
    Pawl Catcher
    Part Number: 17721000230
      Special Order
    $11.68
  • M-24
    DISCONTINUED – Part Number: 17723100430
    DISCONTINUED
    Part Number: 17723100430
      No Longer Available
  • M-25
    BOLT – Part Number: 17723000430
    BOLT
    Part Number: 17723000430
      No Longer Available
  • M-26
    Friction Spring – Part Number: 17721300230
    Friction Spring
    Part Number: 17721300230
      Special Order
    $5.95
  • M-27
    Washer – Part Number: 17721400230
    Washer
    Part Number: 17721400230
      Special Order
    $5.95
  • M-28
    E-Ring – Part Number: 90070000012
    E-Ring
    Part Number: 90070000012
      No Longer Available
  • M-29
    Starter Rope – Part Number: 17722600230
    Starter Rope
    Part Number: 17722600230
      Special Order
    $7.28
  • M-30
    DISCONTINUED – Part Number: 17722700230
    DISCONTINUED
    Part Number: 17722700230
      No Longer Available
  • M-31
    DISCONTINUED – Part Number: 17722800230
    DISCONTINUED
    Part Number: 17722800230
      No Longer Available
  • M-32
    WASHER – Part Number: 17722900430
    WASHER
    Part Number: 17722900430
      No Longer Available
  • M-33
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • M-34
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • M-800
    Starter Assembly – Part Number: 17720000630
    Starter Assembly
    Part Number: 17720000630
      No Longer Available
Tools
Tools Diagram and Parts List for  Echo Chainsaw
  • N-1
    Bag, Tool – Part Number: 89851002830
    Bag, Tool
    Part Number: 89851002830
      Special Order
    $5.95
  • N-3
    Bag, Tool – Part Number: 89851002830
    Bag, Tool
    Part Number: 89851002830
      Special Order
    $5.95
  • N-4
    File Holder – Part Number: 89760000330
    File Holder
    Part Number: 89760000330
      No Longer Available
  • N-5
    Round File – Part Number: 89751000230
    Round File
    Part Number: 89751000230
      Special Order
    $18.52
  • N-6
    Flat File – Part Number: 89751100230
    Flat File
    Part Number: 89751100230
      Special Order
    $12.98
  • N-7
    BOX WRENCH W/DRIVER – Part Number: 89741002830
    BOX WRENCH W/DRIVER
    Part Number: 89741002830
      No Longer Available
  • N-8
    Spanner – Part Number: 89511600630
    Spanner
    Part Number: 89511600630
      No Longer Available
  • N-9
    Spanner – Part Number: 89511000230
    Spanner
    Part Number: 89511000230
      No Longer Available
  • N-11
    Box Spanner 8 X 10 – Part Number: 89541300630
    Box Spanner 8 X 10
    Part Number: 89541300630
      No Longer Available
  • N-12
    Box Wrench Handle – Part Number: 89541200230
    Box Wrench Handle
    Part Number: 89541200230
      Special Order
    $5.95
  • N-13
    Hex Key - 4Mm – Part Number: A605000100
    Hex Key - 4Mm
    Part Number: A605000100
      No Longer Available
  • N-14
    OWNER
    OWNER'S MANUAL
    Part Number: 89851200630
      No Longer Available
  • N-15
    File Grip – Part Number: 89751200230
    File Grip
    Part Number: 89751200230
      No Longer Available
  • N-16
    Hex Key – Part Number: 89561100330
    Hex Key
    Part Number: 89561100330
      Special Order
    $5.95
  • N-17
    DISCONTINUED – Part Number: 89751400230
    DISCONTINUED
    Part Number: 89751400230
      No Longer Available
  • N-18
    Screwdriver – Part Number: 89581100130
    Screwdriver
    Part Number: 89581100130
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • N-20
    Puller (Clutch) – Part Number: 89750000331
    Puller (Clutch)
    Part Number: 89750000331
      No Longer Available
  • N-22
    Spanner – Part Number: 89511500330
    Spanner
    Part Number: 89511500330
      No Longer Available
  • N-23
    Puller (Magneto) – Part Number: 89750100130
    Puller (Magneto)
    Part Number: 89750100130
      No Longer Available
  • N-24
    Driver-Screw – Part Number: 89571000430
    Driver-Screw
    Part Number: 89571000430
      Special Order
    $5.95
  • N-25
    Spanner – Part Number: 89511100130
    Spanner
    Part Number: 89511100130
      No Longer Available
  • N-26
    Cover, Chain – Part Number: 89851300130
    Cover, Chain
    Part Number: 89851300130
      Special Order
    $10.42
  • N-26
    Nut - 3/8-16 – Part Number: 0000000
    Nut - 3/8-16
    Part Number: 0000000
      No Longer Available
  • N-800
    Tool Set – Part Number: 89600000630
    Tool Set
    Part Number: 89600000630
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
