Craftsman Parts

Craftsman Echo Chain Saw Chainsaw Replacement Parts For Model CS-302

We Sell Only Genuine Craftsman Parts

Search Within Model

Questions & Answers for Craftsman CS-302
Browse all Parts Search by Area
Crankshaft, Piston And Clutch Diagram and Parts List for  Craftsman Chainsaw
Crankshaft, Piston And Clutch
Cylinder And Muffler Diagram and Parts List for  Craftsman Chainsaw
Cylinder And Muffler
Magneto Diagram and Parts List for  Craftsman Chainsaw
Magneto
Recoil Starter Diagram and Parts List for  Craftsman Chainsaw
Recoil Starter
Previous Showing All Parts Next

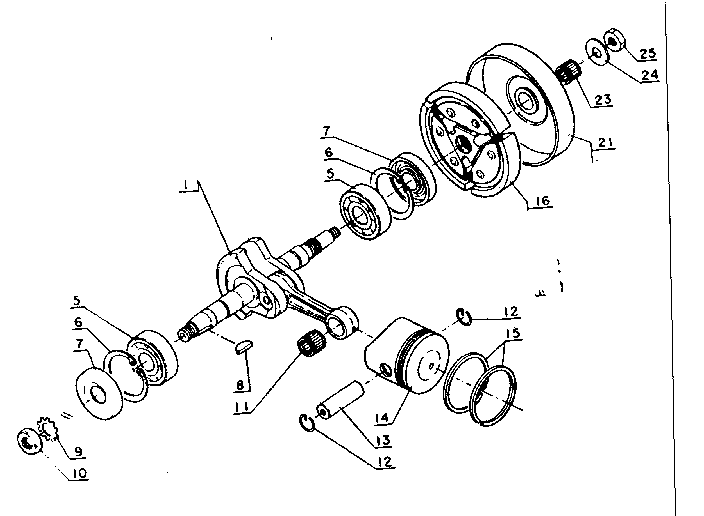

Crankshaft, Piston And Clutch
Crankshaft, Piston And Clutch Diagram and Parts List for  Craftsman Chainsaw
  • 1
    Crankshaft – Part Number: AX100100-0
    Crankshaft
    Part Number: AX100100-0
      No Longer Available
  • 5
    Ball bearing – Part Number: BB6201/C3
    Ball bearing
    Part Number: BB6201/C3
      No Longer Available
  • 6
    Circle clip – Part Number: CR-32
    Circle clip
    Part Number: CR-32
      No Longer Available
  • 7
    Oil seal – Part Number: AX100212-0
    Oil seal
    Part Number: AX100212-0
      No Longer Available
  • 8
    Key – Part Number: EN610325-0
    Key
    Part Number: EN610325-0
      No Longer Available
  • 9
    Washer – Part Number: AX100143-0
    Washer
    Part Number: AX100143-0
      No Longer Available
  • 10
    Nut – Part Number: N8
    Nut
    Part Number: N8
      No Longer Available
  • 11
    Bearing – Part Number: JH100012-0
    Bearing
    Part Number: JH100012-0
      No Longer Available
  • 12
    Circle clip – Part Number: AX100015-0
    Circle clip
    Part Number: AX100015-0
      No Longer Available
  • 13
    Piston pin – Part Number: AX100013-0
    Piston pin
    Part Number: AX100013-0
      No Longer Available
  • 14
    Piston – Part Number: AX100010-0
    Piston
    Part Number: AX100010-0
      No Longer Available
  • 15
    Ring – Part Number: CD100011-0
    Ring
    Part Number: CD100011-0
      No Longer Available
  • 16
    Clutch – Part Number: AX175000-0
    Clutch
    Part Number: AX175000-0
      No Longer Available
  • 21
    Case – Part Number: AX175007-0
    Case
    Part Number: AX175007-0
      No Longer Available
  • 23
    Roller bearing – Part Number: AX175012-0
    Roller bearing
    Part Number: AX175012-0
      No Longer Available
  • 24
    Washer – Part Number: AX175014-0
    Washer
    Part Number: AX175014-0
      No Longer Available
  • 25
    Lock nut – Part Number: AX100139-0
    Lock nut
    Part Number: AX100139-0
      No Longer Available

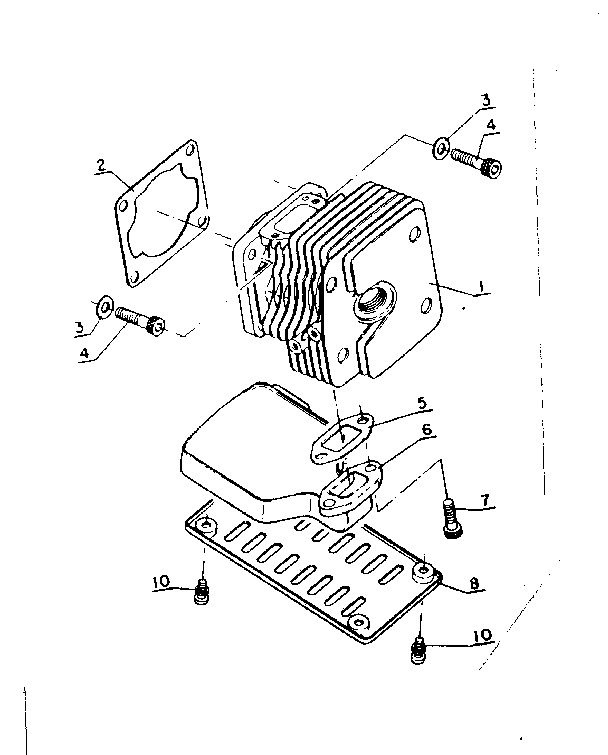

Cylinder And Muffler
Cylinder And Muffler Diagram and Parts List for  Craftsman Chainsaw
  • 1
    Cylinder – Part Number: AX101011-0
    Cylinder
    Part Number: AX101011-0
      No Longer Available
  • 2
    Packing – Part Number: AX101010-0
    Packing
    Part Number: AX101010-0
      No Longer Available
  • 3
    Bolt – Part Number: AQ100247-0
    Bolt
    Part Number: AQ100247-0
      No Longer Available
  • 4
    Bolt – Part Number: AQ130015-0
    Bolt
    Part Number: AQ130015-0
      No Longer Available
  • 5
    Snowblower muffler gasket – Part Number: AX145510-0
    Snowblower muffler gasket
    Part Number: AX145510-0
      No Longer Available
  • 6
    Muffler – Part Number: AX145610-0
    Muffler
    Part Number: AX145610-0
      No Longer Available
  • 7
    Bolt – Part Number: AK101023-0
    Bolt
    Part Number: AK101023-0
      No Longer Available
  • 8
    Muffler lid – Part Number: AX145621-0
    Muffler lid
    Part Number: AX145621-0
      No Longer Available
  • 10
    Screw – Part Number: SR4X10
    Screw
    Part Number: SR4X10
      No Longer Available

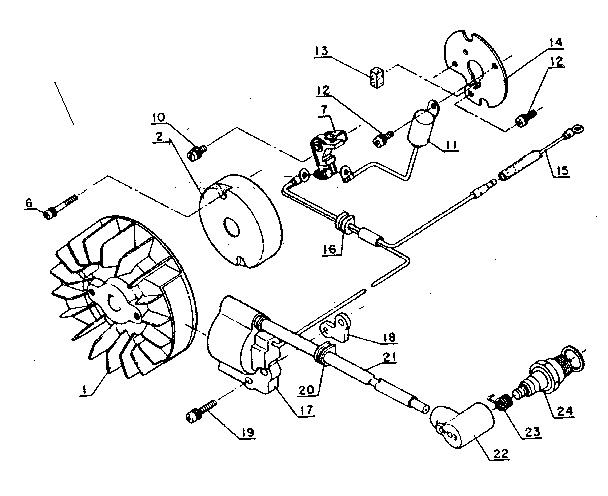

Magneto
Magneto Diagram and Parts List for  Craftsman Chainsaw
  • 1
    Fly wheel – Part Number: AK150200-0
    Fly wheel
    Part Number: AK150200-0
      No Longer Available
  • 2
    Grommet – Part Number: AT154112-0
    Grommet
    Part Number: AT154112-0
      No Longer Available
  • 6
    Screw – Part Number: SR3X25
    Screw
    Part Number: SR3X25
      No Longer Available
  • 7
    Cntct point – Part Number: AX150101-0
    Cntct point
    Part Number: AX150101-0
      No Longer Available
  • 10
    Screw – Part Number: SR4X12
    Screw
    Part Number: SR4X12
      No Longer Available
  • 11
    Condenser – Part Number: AX150127-0
    Condenser
    Part Number: AX150127-0
      No Longer Available
  • 12
    Screw – Part Number: SR4X12
    Screw
    Part Number: SR4X12
      No Longer Available
  • 13
    Oiler – Part Number: AX154134-0
    Oiler
    Part Number: AX154134-0
      No Longer Available
  • 14
    Stator plate – Part Number: AX150132-0
    Stator plate
    Part Number: AX150132-0
      No Longer Available
  • 15
    Stop cord – Part Number: AX150131-0
    Stop cord
    Part Number: AX150131-0
      No Longer Available
  • 17
    Ignition coil – Part Number: AX150126-0
    Ignition coil
    Part Number: AX150126-0
      No Longer Available
  • 18
    Spacer – Part Number: AX150117-0
    Spacer
    Part Number: AX150117-0
      No Longer Available
  • 19
    Screw w/w – Part Number: SR4X20
    Screw w/w
    Part Number: SR4X20
      No Longer Available
  • 21
    Covered tube – Part Number: AX150111-0
    Covered tube
    Part Number: AX150111-0
      No Longer Available
  • 22
    Cap – Part Number: AH159012-0
    Cap
    Part Number: AH159012-0
      No Longer Available
  • 23
    Clip – Part Number: CG159011-0
    Clip
    Part Number: CG159011-0
      No Longer Available
  • 24
    Spark plug – Part Number: AD159010-0
    Spark plug
    Part Number: AD159010-0
      No Longer Available
  • 25
    Magneto (ass
    Magneto (ass'y)
    Part Number: AK150000-0
      No Longer Available

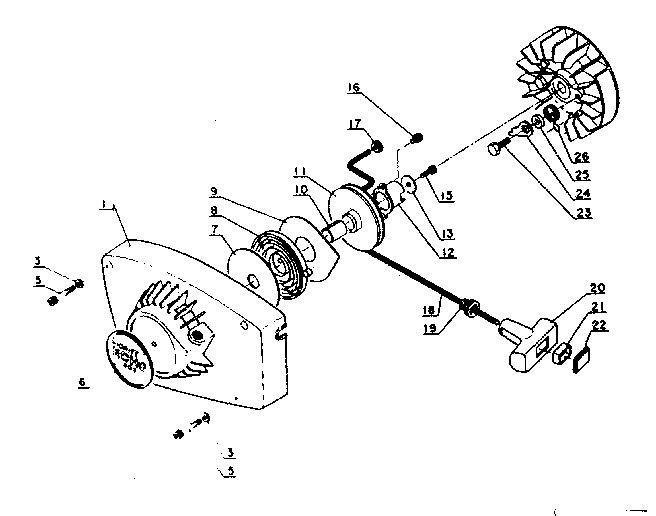

Recoil Starter
Recoil Starter Diagram and Parts List for  Craftsman Chainsaw
  • 1
    Fan cover – Part Number: AX101507-0
    Fan cover
    Part Number: AX101507-0
      No Longer Available
  • 3
    Washer – Part Number: W4
    Washer
    Part Number: W4
      No Longer Available
  • 4
    Washer – Part Number: SW4
    Washer
    Part Number: SW4
      No Longer Available
  • 5
    Bolt – Part Number: AT100274-0
    Bolt
    Part Number: AT100274-0
      No Longer Available
  • 6
    Nameplate – Part Number: AX890012-0
    Nameplate
    Part Number: AX890012-0
      No Longer Available
  • 7
    Plate – Part Number: AX177221-0
    Plate
    Part Number: AX177221-0
      No Longer Available
  • 8
    Rewind spring – Part Number: AX177220-0
    Rewind spring
    Part Number: AX177220-0
      No Longer Available
  • 9
    Plate – Part Number: AX177242-0
    Plate
    Part Number: AX177242-0
      No Longer Available
  • 10
    Bushing – Part Number: AX177216-0
    Bushing
    Part Number: AX177216-0
      No Longer Available
  • 11
    Recoil drum – Part Number: AX177215-0
    Recoil drum
    Part Number: AX177215-0
      No Longer Available
  • 12
    Pawl catcher – Part Number: AX177243-0
    Pawl catcher
    Part Number: AX177243-0
      No Longer Available
  • 13
    Washer – Part Number: AX177214-0
    Washer
    Part Number: AX177214-0
      No Longer Available
  • 15
    Screw – Part Number: AX177236-0
    Screw
    Part Number: AX177236-0
      No Longer Available
  • 16
    Screw – Part Number: SR4X8
    Screw
    Part Number: SR4X8
      No Longer Available
  • 17
    Rope clip – Part Number: AX177246-0
    Rope clip
    Part Number: AX177246-0
      No Longer Available
  • 18
    Starter rope – Part Number: AX177226-0
    Starter rope
    Part Number: AX177226-0
      No Longer Available
  • 19
    Rope guide – Part Number: AC177227-0
    Rope guide
    Part Number: AC177227-0
      No Longer Available
  • 20
    Handle – Part Number: AQ177228-0
    Handle
    Part Number: AQ177228-0
      No Longer Available
  • 21
    Spacer – Part Number: AQ177229-0
    Spacer
    Part Number: AQ177229-0
      No Longer Available
  • 22
    Handle cap – Part Number: AQ177244-0
    Handle cap
    Part Number: AQ177244-0
      No Longer Available
  • 23
    Bolt – Part Number: AX177217-0
    Bolt
    Part Number: AX177217-0
      No Longer Available
  • 24
    Ratchet – Part Number: AX177218-0
    Ratchet
    Part Number: AX177218-0
      No Longer Available
  • 25
    Spacer – Part Number: AX177247-0
    Spacer
    Part Number: AX177247-0
      No Longer Available
  • 26
    Spring – Part Number: AX177234-0
    Spring
    Part Number: AX177234-0
      No Longer Available
  • 27
    Starter – Part Number: AX177200-0
    Starter
    Part Number: AX177200-0
      No Longer Available
