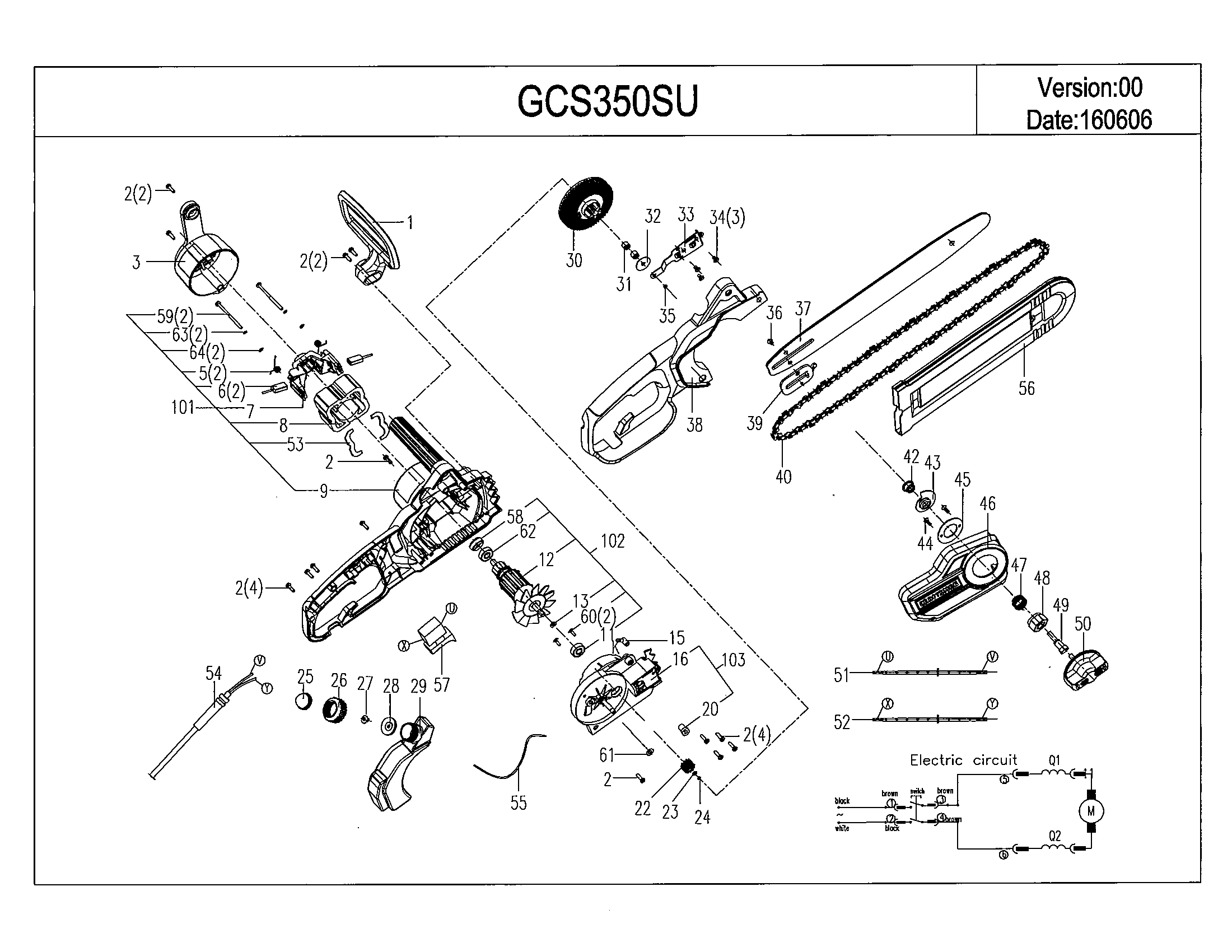

Main Asy Diagram and Parts List for  Craftsman Chainsaw
Main Asy
Previous Showing All Parts Next
Main Asy

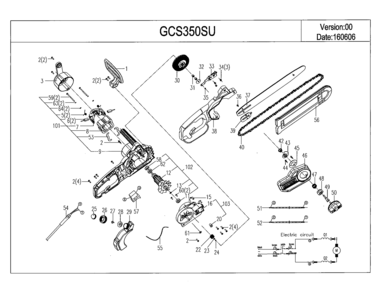

Main Asy Diagram and Parts List for  Craftsman Chainsaw
  • Owner
    Owner's manual
    Part Number: OM-740500ENG
      No Longer Available
  • Owner
    Owner's manual
    Part Number: OM-740500SP
      No Longer Available
  • 1
    Protect plate – Part Number: GCS350SU-1
    Protect plate
    Part Number: GCS350SU-1
      No Longer Available
  • 2
    Self tapping screw – Part Number: GCS350SU-2
    Self tapping screw
    Part Number: GCS350SU-2
      No Longer Available
  • 3
    Motor cover – Part Number: GCS350SU-3
    Motor cover
    Part Number: GCS350SU-3
      No Longer Available
  • 5
    Torsional spring – Part Number: GCS350SU-5
    Torsional spring
    Part Number: GCS350SU-5
      No Longer Available
  • 6
    Carbon brush(pair) – Part Number: GCS350SU-6
    Carbon brush(pair)
    Part Number: GCS350SU-6
      No Longer Available
  • 7
    Rear bracket – Part Number: GCS350SU-7
    Rear bracket
    Part Number: GCS350SU-7
      No Longer Available
  • 8
    Stator – Part Number: GCS350SU-8
    Stator
    Part Number: GCS350SU-8
      No Longer Available
  • 9
    Left housing – Part Number: GCS350SU-9
    Left housing
    Part Number: GCS350SU-9
      No Longer Available
  • 11
    Ball bearing 608 – Part Number: GCS350SU-11
    Ball bearing 608
    Part Number: GCS350SU-11
      No Longer Available
  • 12
    Rotor – Part Number: GCS350SU-12
    Rotor
    Part Number: GCS350SU-12
      No Longer Available
  • 13
    Retaining ring – Part Number: GCS350SU-13
    Retaining ring
    Part Number: GCS350SU-13
      No Longer Available
  • 15
    Oil exit – Part Number: GCS350SU-15
    Oil exit
    Part Number: GCS350SU-15
      No Longer Available
  • 16
    Front bracket body – Part Number: GCS350SU-16
    Front bracket body
    Part Number: GCS350SU-16
      No Longer Available
  • 20
    Tighten bolt – Part Number: GCS350SU-20
    Tighten bolt
    Part Number: GCS350SU-20
      No Longer Available
  • 22
    Small gear – Part Number: GCS350SU-22
    Small gear
    Part Number: GCS350SU-22
      No Longer Available
  • 23
    Washer – Part Number: GCS350SU-23
    Washer
    Part Number: GCS350SU-23
      No Longer Available
  • 24
    Retaining ring – Part Number: GCS350SU-24
    Retaining ring
    Part Number: GCS350SU-24
      No Longer Available
  • 25
    Oil button – Part Number: GCS350SU-25
    Oil button
    Part Number: GCS350SU-25
      No Longer Available
  • 26
    Oil lid – Part Number: GCS350SU-26
    Oil lid
    Part Number: GCS350SU-26
      No Longer Available
  • 27
    One way valve – Part Number: GCS350SU-27
    One way valve
    Part Number: GCS350SU-27
      No Longer Available
  • 28
    Gas valve plate – Part Number: GCS350SU-28
    Gas valve plate
    Part Number: GCS350SU-28
      No Longer Available
  • 29
    Oil bottle – Part Number: GCS350SU-29
    Oil bottle
    Part Number: GCS350SU-29
      No Longer Available
  • 30
    Big gear – Part Number: GCS350SU-30
    Big gear
    Part Number: GCS350SU-30
      No Longer Available
  • 31
    Needle bearing – Part Number: GCS350SU-31
    Needle bearing
    Part Number: GCS350SU-31
      No Longer Available
  • 32
    Washer – Part Number: GCS350SU-32
    Washer
    Part Number: GCS350SU-32
      No Longer Available
  • 33
    Bar spacer – Part Number: GCS350SU-33
    Bar spacer
    Part Number: GCS350SU-33
      No Longer Available
  • 34
    Self tapping screw – Part Number: GCS350SU-34
    Self tapping screw
    Part Number: GCS350SU-34
      No Longer Available
  • 35
    E ring 5 – Part Number: GCS350SU-35
    E ring 5
    Part Number: GCS350SU-35
      No Longer Available
  • 36
    Sunk screw – Part Number: GCS350SU-36
    Sunk screw
    Part Number: GCS350SU-36
      No Longer Available
  • 37
    Guide bar – Part Number: GCS350SU-37
    Guide bar
    Part Number: GCS350SU-37
      No Longer Available
  • 38
    Right housing – Part Number: GCS350SU-38
    Right housing
    Part Number: GCS350SU-38
      No Longer Available
  • 39
    Press block – Part Number: GCS350SU-39
    Press block
    Part Number: GCS350SU-39
      No Longer Available
  • 40
    Saw chain – Part Number: GCS350SU-40
    Saw chain
    Part Number: GCS350SU-40
      No Longer Available
  • 42
    Bush – Part Number: GCS350SU-42
    Bush
    Part Number: GCS350SU-42
      No Longer Available
  • 43
    Cam – Part Number: GCS350SU-43
    Cam
    Part Number: GCS350SU-43
      No Longer Available
  • 44
    Self tapping screw – Part Number: GCS350SU-44
    Self tapping screw
    Part Number: GCS350SU-44
      No Longer Available
  • 45
    Stator – Part Number: GCS350SU-45
    Stator
    Part Number: GCS350SU-45
      No Longer Available
  • 46
    Chain guard – Part Number: GCS350SU-46
    Chain guard
    Part Number: GCS350SU-46
      No Longer Available
  • 47
    Spring – Part Number: GCS350SU-47
    Spring
    Part Number: GCS350SU-47
      No Longer Available
  • 48
    Tension wheel – Part Number: GCS350SU-48
    Tension wheel
    Part Number: GCS350SU-48
      No Longer Available
  • 49
    Bolt – Part Number: GCS350SU-49
    Bolt
    Part Number: GCS350SU-49
      No Longer Available
  • 50
    Knob body – Part Number: GCS350SU-50
    Knob body
    Part Number: GCS350SU-50
      No Longer Available
  • 51
    Inner wire – Part Number: GCS350SU-51
    Inner wire
    Part Number: GCS350SU-51
      No Longer Available
  • 52
    Inner wire – Part Number: GCS350SU-52
    Inner wire
    Part Number: GCS350SU-52
      No Longer Available
  • 53
    Micro piece – Part Number: GCS350SU-53
    Micro piece
    Part Number: GCS350SU-53
      No Longer Available
  • 54
    Connector plug – Part Number: GCS350SU-54
    Connector plug
    Part Number: GCS350SU-54
      No Longer Available
  • 55
    Oil tube – Part Number: GCS350SU-55
    Oil tube
    Part Number: GCS350SU-55
      No Longer Available
  • 56
    Chain cover – Part Number: GCS350SU-56
    Chain cover
    Part Number: GCS350SU-56
      No Longer Available
  • 57
    Switch – Part Number: GCS350SU-57
    Switch
    Part Number: GCS350SU-57
      No Longer Available
  • 58
    Sleeve bearing – Part Number: GCS350SU-58
    Sleeve bearing
    Part Number: GCS350SU-58
      No Longer Available
  • 59
    Self tapping screw – Part Number: GCS350SU-59
    Self tapping screw
    Part Number: GCS350SU-59
      No Longer Available
  • 60
    Self tapping screw – Part Number: GCS350SU-60
    Self tapping screw
    Part Number: GCS350SU-60
      No Longer Available
  • 61
    Washer – Part Number: GCS350SU-61
    Washer
    Part Number: GCS350SU-61
      No Longer Available
  • 62
    Ball bearing 619 – Part Number: GCS350SU-62
    Ball bearing 619
    Part Number: GCS350SU-62
      No Longer Available
  • 63
    Spring washer – Part Number: GCS350SU-63
    Spring washer
    Part Number: GCS350SU-63
      No Longer Available
  • 64
    Washer – Part Number: GCS350SU-64
    Washer
    Part Number: GCS350SU-64
      No Longer Available
  • 101
    Left housing assembly – Part Number: GCS350SU-101
    Left housing assembly
    Part Number: GCS350SU-101
      No Longer Available
  • 102
    Rotor set – Part Number: GCS350SU-102
    Rotor set
    Part Number: GCS350SU-102
      No Longer Available
  • 103
    Front bracket assembly – Part Number: GCS350SU-103
    Front bracket assembly
    Part Number: GCS350SU-103
      No Longer Available
