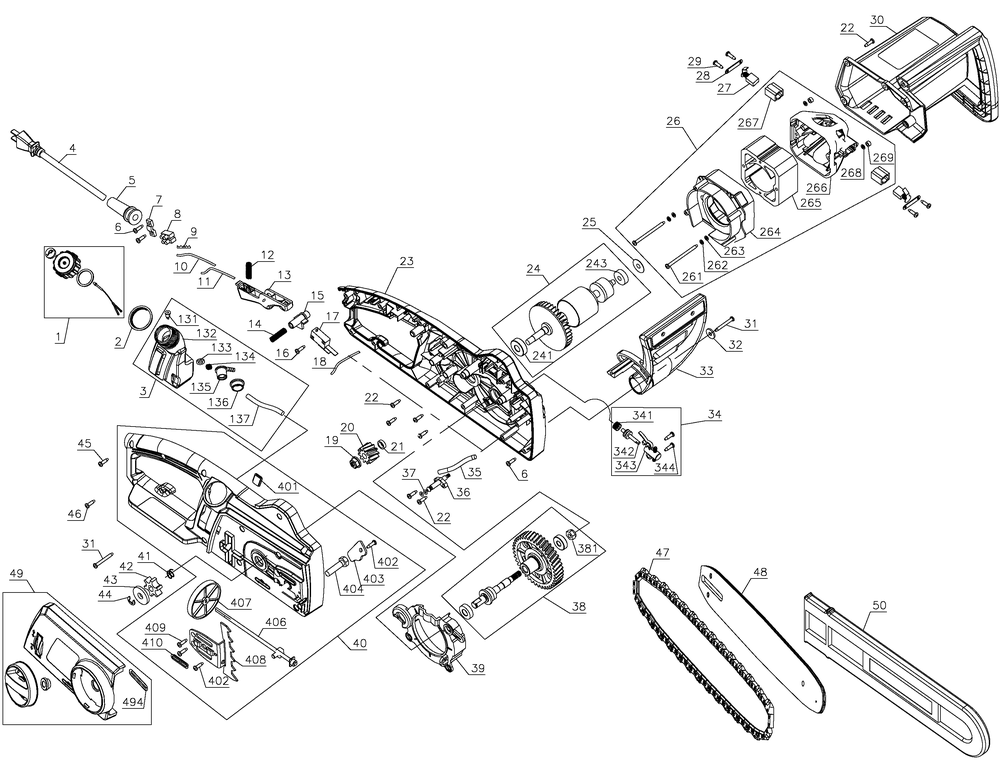

Diagram Diagram and Parts List for Type 1 Craftsman Chainsaw
Diagram
Previous Showing All Parts Next
Diagram
Diagram Diagram and Parts List for Type 1 Craftsman Chainsaw
  • 1
    CAP ASSEMBLY – Part Number: 5140162-29
    CAP ASSEMBLY
    Part Number: 5140162-29
      In Stock
    $5.95
  • 2
    SEALING RING – Part Number: 5140162-34
    SEALING RING
    Part Number: 5140162-34
      Special Order
    $5.95
  • 3
    OIL BOX ASSY. – Part Number: 5140162-35
    OIL BOX ASSY.
    Part Number: 5140162-35
      Special Order
    $6.10
  • 4
    CORD – Part Number: 5140159-35
    CORD
    Part Number: 5140159-35
      Special Order
    $7.68
  • 5
    CORD PROTECTOR – Part Number: 5140162-42
    CORD PROTECTOR
    Part Number: 5140162-42
      Special Order
    $5.95
  • 6
    TAPPING SCREW – Part Number: 5140159-37
    TAPPING SCREW
    Part Number: 5140159-37
      Special Order
    $5.95
  • 7
    CORD CLAMP – Part Number: 5140159-38
    CORD CLAMP
    Part Number: 5140159-38
      Special Order
    $5.95
  • 8
    CONNECTOR – Part Number: 5140159-39
    CONNECTOR
    Part Number: 5140159-39
      Special Order
    $5.95
  • 9
    COPPER STRIP – Part Number: 5140162-43
    COPPER STRIP
    Part Number: 5140162-43
      Special Order
    $5.95
  • 10
    LEADWIRE – Part Number: 5140162-44
    LEADWIRE
    Part Number: 5140162-44
      Special Order
    $5.95
  • 11
    LEADWIRE – Part Number: 5140162-45
    LEADWIRE
    Part Number: 5140162-45
      Special Order
    $5.95
  • 12
    SPRING – Part Number: 5140159-42
    SPRING
    Part Number: 5140159-42
      Special Order
    $5.95
  • 13
    TRIGGER – Part Number: 5140162-46
    TRIGGER
    Part Number: 5140162-46
      Special Order
    $5.95
  • 14
    SPRING – Part Number: 5140162-47
    SPRING
    Part Number: 5140162-47
      Special Order
    $5.95
  • 15
    LOCK OFF BUTTON – Part Number: 5140162-48
    LOCK OFF BUTTON
    Part Number: 5140162-48
      Special Order
    $5.95
  • 16
    TAPPING SCREW – Part Number: 5140159-46
    TAPPING SCREW
    Part Number: 5140159-46
      Special Order
    $5.95
  • 17
    MICRO SWITCH – Part Number: 5140158-95
    MICRO SWITCH
    Part Number: 5140158-95
      Special Order
    $5.95
  • 18
    LEADWIRE – Part Number: 5140162-49
    LEADWIRE
    Part Number: 5140162-49
      Special Order
    $5.95
  • 19
    HEX NUT – Part Number: 5140159-48
    HEX NUT
    Part Number: 5140159-48
      Special Order
    $5.95
  • 20
    MOTOR PINION – Part Number: 5140159-49
    MOTOR PINION
    Part Number: 5140159-49
      Special Order
    $5.95
  • 21
    BUSHING – Part Number: 5140159-50
    BUSHING
    Part Number: 5140159-50
      Special Order
    $5.95
  • 22
    SELF TAPPING SCREW – Part Number: 5140162-50
    SELF TAPPING SCREW
    Part Number: 5140162-50
      Special Order
    $5.95
  • 23
    HOUSING – Part Number: 5140162-51
    HOUSING
    Part Number: 5140162-51
      Special Order
    $28.66
  • 24
    ARMATURE ASSEMBLY – Part Number: 5140162-52
    ARMATURE ASSEMBLY
    Part Number: 5140162-52
      Special Order
    $57.53
  • 25
    WASHER – Part Number: 5140162-56
    WASHER
    Part Number: 5140162-56
      Special Order
    $5.95
  • 26
    FIELD CASE ASSY – Part Number: 5140162-57
    FIELD CASE ASSY
    Part Number: 5140162-57
      Special Order
    $36.24
  • 27
    BRUSH – Part Number: 5140162-66
    BRUSH
    Part Number: 5140162-66
      In Stock
    $5.95
  • 28
    CLAMP – Part Number: 5140159-54
    CLAMP
    Part Number: 5140159-54
      Special Order
    $5.95
  • 29
    TAPPING SCREW – Part Number: 5140159-55
    TAPPING SCREW
    Part Number: 5140159-55
      Special Order
    $5.95
  • 30
    REAR COVER – Part Number: 5140162-67
    REAR COVER
    Part Number: 5140162-67
      Special Order
    $22.48
  • 31
    SELF TAPPING SCREW – Part Number: 5140162-68
    SELF TAPPING SCREW
    Part Number: 5140162-68
      Special Order
    $5.95
  • 32
    WASHER – Part Number: 5140149-82
    WASHER
    Part Number: 5140149-82
      Special Order
    $5.95
  • 33
    KICKBACK, ANTI – Part Number: 5140162-69
    KICKBACK, ANTI
    Part Number: 5140162-69
      Special Order
    $7.33
  • 34
    OIL PUMP ASSY. – Part Number: 5140162-70
    OIL PUMP ASSY.
    Part Number: 5140162-70
      Special Order
    $5.95
  • 35
    TUBE – Part Number: 5140159-34
    TUBE
    Part Number: 5140159-34
      Special Order
    $5.95
  • 36
    CONNECTOR – Part Number: 5140159-67
    CONNECTOR
    Part Number: 5140159-67
      Special Order
    $5.95
  • 37
    RUBBER RING – Part Number: 5140159-68
    RUBBER RING
    Part Number: 5140159-68
      Special Order
    $5.95
  • 38
    OUTPUT SHAFT – Part Number: 5140162-74
    OUTPUT SHAFT
    Part Number: 5140162-74
      In Stock
    $26.22
  • 39
    DUST SHIELD – Part Number: 5140162-79
    DUST SHIELD
    Part Number: 5140162-79
      Special Order
    $5.95
  • 40
    HOUSING – Part Number: 5140162-80
    HOUSING
    Part Number: 5140162-80
      Special Order
    $33.05
  • 41
    TENSION SPRING – Part Number: 5140159-78
    TENSION SPRING
    Part Number: 5140159-78
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 42
    SPROCKET – Part Number: 5140159-23
    SPROCKET
    Part Number: 5140159-23
      Special Order
    $5.95
  • 43
    BAFFLE – Part Number: 5140162-89
    BAFFLE
    Part Number: 5140162-89
      In Stock
    $5.95
  • 44
    LOCK WASHER – Part Number: 5140159-80
    LOCK WASHER
    Part Number: 5140159-80
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 45
    SELF TAPPING SCREW – Part Number: 5140162-90
    SELF TAPPING SCREW
    Part Number: 5140162-90
      Special Order
    $5.95
  • 46
    SELF TAP SCREW – Part Number: 5140162-91
    SELF TAP SCREW
    Part Number: 5140162-91
      Special Order
    $5.95
  • 47
    CHAIN – Part Number: 5140162-93
    CHAIN
    Part Number: 5140162-93
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $36.89
  • 48
    BAR – Part Number: 5140162-92
    BAR
    Part Number: 5140162-92
      Special Order
    $30.70
  • 49
    ADJUSTOR – Part Number: 5140162-94
    ADJUSTOR
    Part Number: 5140162-94
      In Stock
    $17.08
  • 50
    SHEATH – Part Number: 5140162-98
    SHEATH
    Part Number: 5140162-98
      Special Order
    $5.95
  • 131
    VALVE – Part Number: 5140162-36
    VALVE
    Part Number: 5140162-36
      Special Order
    $5.95
  • 132
    OIL TANK – Part Number: 5140162-37
    OIL TANK
    Part Number: 5140162-37
      Special Order
    $5.95
  • 133
    PLUG – Part Number: 5140162-38
    PLUG
    Part Number: 5140162-38
      Special Order
    $5.95
  • 134
    SPONGE – Part Number: 5140162-39
    SPONGE
    Part Number: 5140162-39
      Special Order
    $5.95
  • 135
    CONNECTOR – Part Number: 5140162-40
    CONNECTOR
    Part Number: 5140162-40
      Special Order
    $5.95
  • 136
    SLEEVE – Part Number: 5140162-41
    SLEEVE
    Part Number: 5140162-41
      Special Order
    $5.95
  • 137
    TUBE – Part Number: 5140159-34
    TUBE
    Part Number: 5140159-34
      Special Order
    $5.95
  • 241
    BEARING – Part Number: 5140162-53
    BEARING
    Part Number: 5140162-53
      Special Order
    $5.95
  • 243
    BEARING – Part Number: 5140162-55
    BEARING
    Part Number: 5140162-55
      Special Order
    $5.95
  • 261
    SCREW – Part Number: 5140162-58
    SCREW
    Part Number: 5140162-58
      Special Order
    $5.95
  • 262
    SPRING WASHER – Part Number: 5140162-59
    SPRING WASHER
    Part Number: 5140162-59
      Special Order
    $5.95
  • 263
    GASKET – Part Number: 5140162-60
    GASKET
    Part Number: 5140162-60
      Special Order
    $5.95
  • 264
    BAFFLE – Part Number: 5140162-61
    BAFFLE
    Part Number: 5140162-61
      Special Order
    $5.95
  • 265
    FIELD – Part Number: 5140162-62
    FIELD
    Part Number: 5140162-62
      Special Order
    $25.96
  • 266
    FIELD CASE – Part Number: 5140162-63
    FIELD CASE
    Part Number: 5140162-63
      Special Order
    $5.95
  • 267
    BRUSH HOLDER – Part Number: 5140159-52
    BRUSH HOLDER
    Part Number: 5140159-52
      Special Order
    $5.95
  • 268
    WASHER – Part Number: 5140162-64
    WASHER
    Part Number: 5140162-64
      Special Order
    $5.95
  • 269
    HEX NUT – Part Number: 5140162-65
    HEX NUT
    Part Number: 5140162-65
      Special Order
    $5.95
  • 341
    WORM GEAR – Part Number: 5140162-71
    WORM GEAR
    Part Number: 5140162-71
      Special Order
    $5.95
  • 342
    WORM GEAR – Part Number: 5140162-72
    WORM GEAR
    Part Number: 5140162-72
      Special Order
    $5.95
  • 343
    MAIN PUMP – Part Number: 5140162-73
    MAIN PUMP
    Part Number: 5140162-73
      In Stock
    $5.95
  • 344
    FLANGE BOLT – Part Number: 5140159-62
    FLANGE BOLT
    Part Number: 5140159-62
      Special Order
    $5.95
  • 381
    SCREW – Part Number: 5140149-43
    SCREW
    Part Number: 5140149-43
      Special Order
    $5.95
  • 401
    PLUG – Part Number: 5140162-81
    PLUG
    Part Number: 5140162-81
      Special Order
    $5.95
  • 402
    TAPPING SCREW – Part Number: 5140159-37
    TAPPING SCREW
    Part Number: 5140159-37
      Special Order
    $5.95
  • 403
    CLAMP – Part Number: 5140162-82
    CLAMP
    Part Number: 5140162-82
      Special Order
    $5.95
  • 404
    STUD – Part Number: 5140162-83
    STUD
    Part Number: 5140162-83
      Special Order
    $5.95
  • 406
    LEVER ASSEMBLY – Part Number: 5140162-85
    LEVER ASSEMBLY
    Part Number: 5140162-85
      On Order
    $5.95
  • 407
    ADJUSTING KNOB – Part Number: 5140162-86
    ADJUSTING KNOB
    Part Number: 5140162-86
      In Stock
    $5.95
  • 408
    PAWL – Part Number: 5140162-87
    PAWL
    Part Number: 5140162-87
      Special Order
    $5.95
  • 409
    COUNTERSUNK SCREW – Part Number: 5140159-72
    COUNTERSUNK SCREW
    Part Number: 5140159-72
      Special Order
    $5.95
  • 410
    SEAL – Part Number: 5140162-88
    SEAL
    Part Number: 5140162-88
      Special Order
    $5.95
  • 494
    OIL SEAL – Part Number: 5140159-25
    OIL SEAL
    Part Number: 5140159-25
      In Stock
    $5.95
