Shindaiwa Brushcutter Brush Cutter Replacement Parts For Model B45LA

We Sell Only Genuine Shindaiwa Parts

Popular Parts for B45LA

Search Within Model

Questions & Answers for Shindaiwa B45LA
Browse all Parts Search by Area
Page A Diagram and Parts List for  Shindaiwa Brush Cutter
Page A
Page B Diagram and Parts List for  Shindaiwa Brush Cutter
Page B
Page C Diagram and Parts List for  Shindaiwa Brush Cutter
Page C
Page D Diagram and Parts List for  Shindaiwa Brush Cutter
Page D
Page E Diagram and Parts List for  Shindaiwa Brush Cutter
Page E
Page F Diagram and Parts List for  Shindaiwa Brush Cutter
Page F
Page G Diagram and Parts List for  Shindaiwa Brush Cutter
Page G

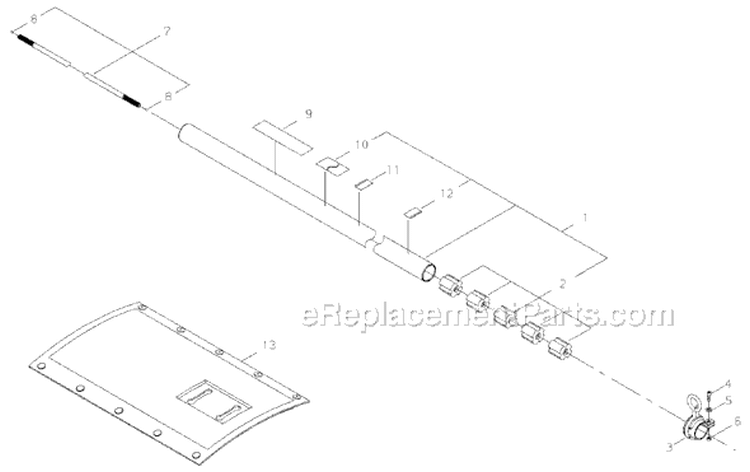

Page H Diagram and Parts List for  Shindaiwa Brush Cutter
Page H

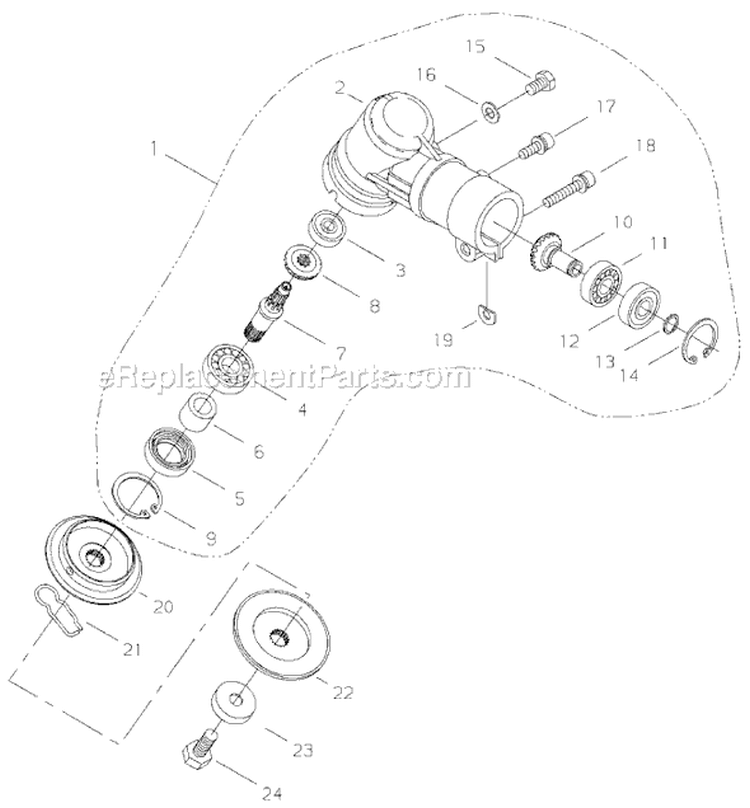

Page I Diagram and Parts List for  Shindaiwa Brush Cutter
Page I

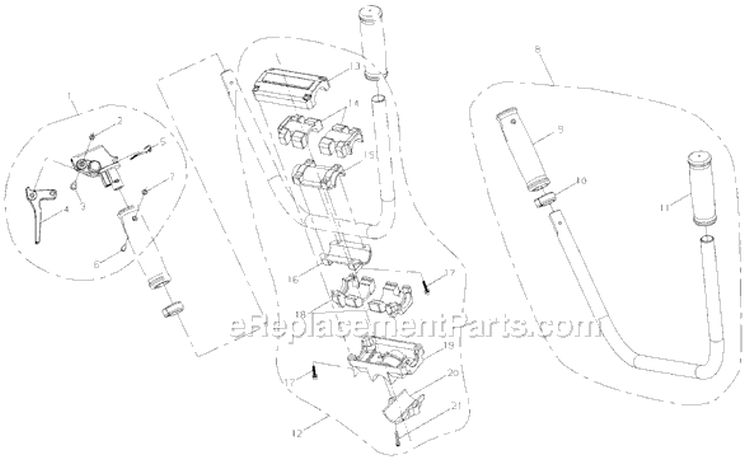

Page J Diagram and Parts List for  Shindaiwa Brush Cutter
Page J

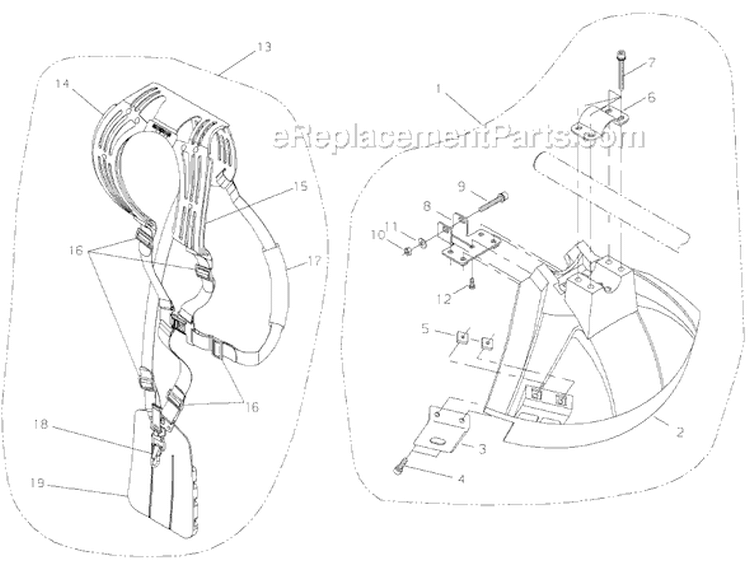

Page K Diagram and Parts List for  Shindaiwa Brush Cutter
Page K

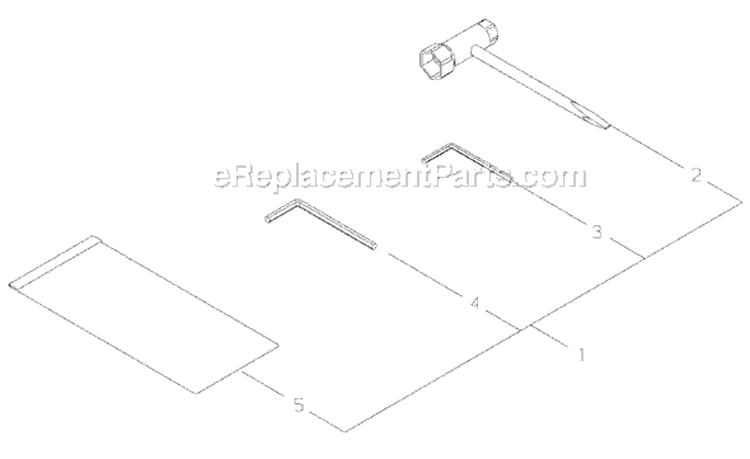

Page L Diagram and Parts List for  Shindaiwa Brush Cutter
Page L
Page M Diagram and Parts List for  Shindaiwa Brush Cutter
Page M

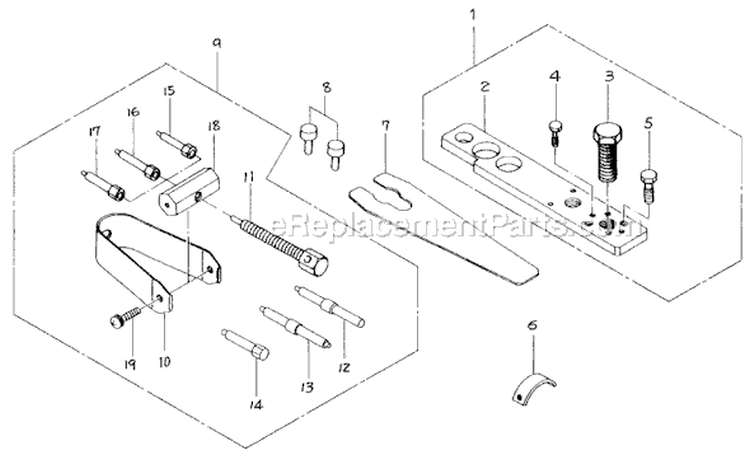

Page N Diagram and Parts List for  Shindaiwa Brush Cutter
Page N
Previous Showing All Parts Next

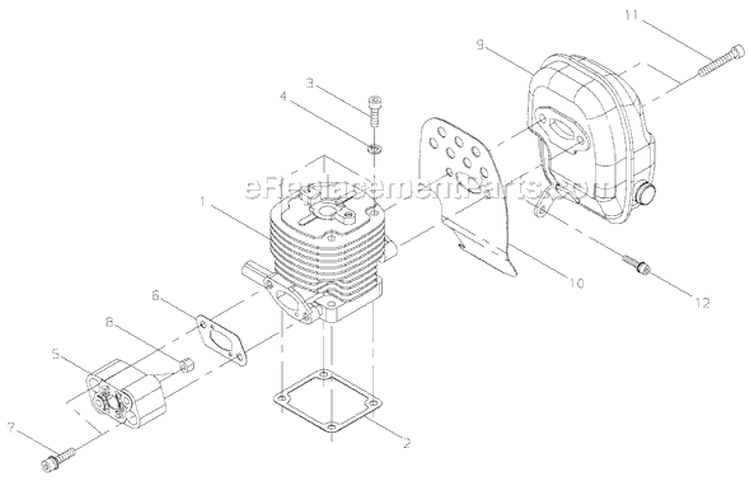

Page A
Page A Diagram and Parts List for  Shindaiwa Brush Cutter
  • A-1
    Cylinder – Part Number: A130001330
    Cylinder
    Part Number: A130001330
      Special Order
    $64.30
  • A-2
    Cylinder Gasket – Part Number: V100000470
    Cylinder Gasket
    Part Number: V100000470
    ★★★★★
    ★★★★★
    (1)
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • A-3
    Screw 5x25 – Part Number: 90010505025
    Screw 5x25
    Part Number: 90010505025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • A-4
    Spring Washer 5 – Part Number: 90060500005
    Spring Washer 5
    Part Number: 90060500005
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • A-5
    Insulator – Part Number: A200000670
    Insulator
    Part Number: A200000670
      Special Order
    $26.10
  • A-6
    Gasket – Part Number: V103001000
    Gasket
    Part Number: V103001000
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • A-7
    Screw - 5x25 -- Socket Head Ca – Part Number: V203000630
    Screw - 5x25 -- Socket Head Ca
    Part Number: V203000630
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • A-8
    Nut – Part Number: V263000260
    Nut
    Part Number: V263000260
      In Stock
    $5.95
  • A-9
    Muffler – Part Number: A300001130
    Muffler
    Part Number: A300001130
      Special Order
    $54.66
  • A-10
    Gasket – Part Number: V104001340
    Gasket
    Part Number: V104001340
      Special Order
    $9.88
  • A-11
    Trimmer Screw – Part Number: 90010506025
    Trimmer Screw
    Part Number: 90010506025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • A-12
    Bolt – Part Number: V203000820
    Bolt
    Part Number: V203000820
      In Stock
    Minimum Quantity of 2 required
    $5.95
Page B

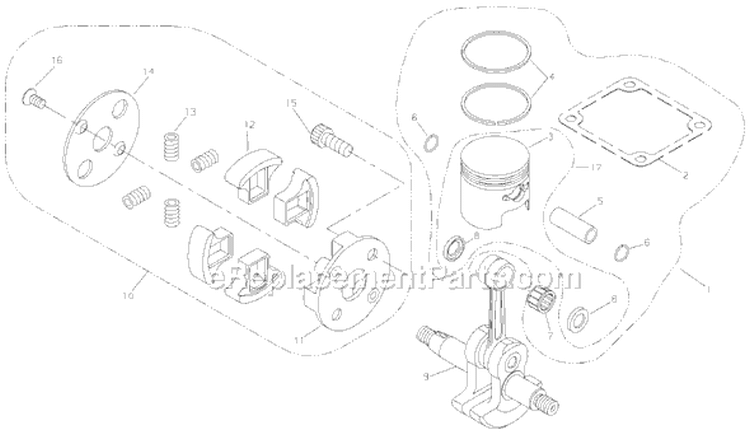

Page B Diagram and Parts List for  Shindaiwa Brush Cutter
  • B-1
    Piston Assembly – Part Number: P021031631
    Piston Assembly
    Part Number: P021031631
      No Longer Available
  • B-2
    Cylinder Gasket – Part Number: V100000470
    Cylinder Gasket
    Part Number: V100000470
    ★★★★★
    ★★★★★
    (1)
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-3
    Piston – Part Number: A100000660
    Piston
    Part Number: A100000660
      Special Order
    $36.53
  • B-4
    Piston Ring – Part Number: A101000350
    Piston Ring
    Part Number: A101000350
      Special Order
    Minimum Quantity of 2 required
    $6.26
  • B-5
    Piston Pin – Part Number: V609000040
    Piston Pin
    Part Number: V609000040
      Special Order
    $7.58
  • B-6
    Snap Ring – Part Number: V580000100
    Snap Ring
    Part Number: V580000100
      Special Order
    $5.95
  • B-7
    Needle Bearing – Part Number: V556000020
    Needle Bearing
    Part Number: V556000020
      Special Order
    $13.50
  • B-8
    Thrust Washer – Part Number: V308000060
    Thrust Washer
    Part Number: V308000060
      No Longer Available
  • B-9
    Crankshaft Assembly – Part Number: A011000810
    Crankshaft Assembly
    Part Number: A011000810
      Special Order
    $70.32
  • B-10
    Clutch Shoe Assembly – Part Number: A056000452
    Clutch Shoe Assembly
    Part Number: A056000452
      In Stock
    $58.17
  • B-11
    Clutch Boss – Part Number: 20020-51112
    Clutch Boss
    Part Number: 20020-51112
      No Longer Available
  • B-12
    Clutch Shoe – Part Number: A555000130
    Clutch Shoe
    Part Number: A555000130
      In Stock
    $5.95
  • B-13
    Spring – Part Number: A566000220
    Spring
    Part Number: A566000220
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-14
    Plate – Part Number: A551000120
    Plate
    Part Number: A551000120
      In Stock
    $9.58
  • B-15
    Clutch Bolt – Part Number: A557000120
    Clutch Bolt
    Part Number: A557000120
      Special Order
    $5.95
  • B-16
    Screw Flat – Part Number: V203000880
    Screw Flat
    Part Number: V203000880
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-17
    Piston – Part Number: P021031640
    Piston
    Part Number: P021031640
      Special Order
    $56.02
Page C

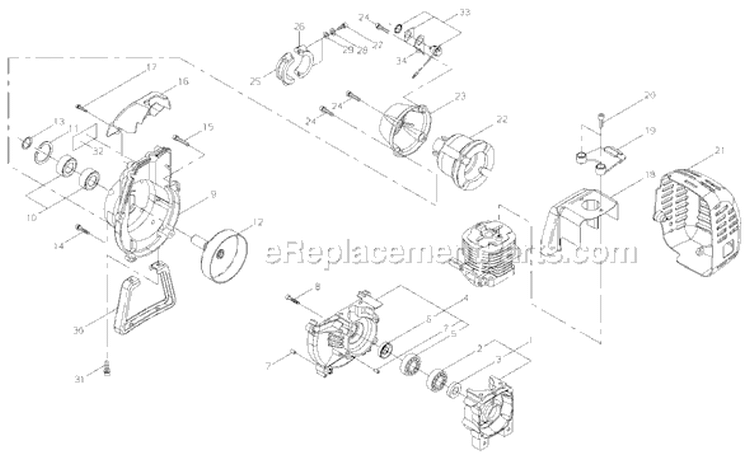

Page C Diagram and Parts List for  Shindaiwa Brush Cutter
  • C-1
    Crankcase-S – Part Number: P021033430
    Crankcase-S
    Part Number: P021033430
      No Longer Available
  • C-2
    Bearing, Ball 6202 C3 – Part Number: V592000290
    Bearing, Ball 6202 C3
    Part Number: V592000290
      Special Order
    $10.40
  • C-3
    Oil Seal – Part Number: V508000050
    Oil Seal
    Part Number: V508000050
      In Stock
    $9.27
  • C-4
    Crankcase-S – Part Number: A120000080
    Crankcase-S
    Part Number: A120000080
      No Longer Available
  • C-5
    Bearing, Ball 6202 C3 – Part Number: V592000290
    Bearing, Ball 6202 C3
    Part Number: V592000290
      Special Order
    $10.40
  • C-6
    Oil Seal – Part Number: V508000050
    Oil Seal
    Part Number: V508000050
      In Stock
    $9.27
  • C-7
    Locating Pin 5x10 – Part Number: 12492-50100
    Locating Pin 5x10
    Part Number: 12492-50100
      Special Order
    $5.95
  • C-8
    Chainsaw Screw 5x30 – Part Number: 90010505030
    Chainsaw Screw 5x30
    Part Number: 90010505030
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-9
    Fan Cover – Part Number: A172001250
    Fan Cover
    Part Number: A172001250
      Special Order
    $76.74
  • C-10
    Bearing-ball – Part Number: 90080206002
    Bearing-ball
    Part Number: 90080206002
      In Stock
    $22.85
  • C-11
    Snap Ring – Part Number: 9242432000
    Snap Ring
    Part Number: 9242432000
      In Stock
    $5.95
  • C-12
    Clutch Drum Set – Part Number: A055000020
    Clutch Drum Set
    Part Number: A055000020
      No Longer Available
  • C-13
    Snap Ring – Part Number: V583000181
    Snap Ring
    Part Number: V583000181
      Special Order
    $5.95
  • C-14
    Bolt Spw M5x20 – Part Number: V203000351
    Bolt Spw M5x20
    Part Number: V203000351
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-15
    Bolt – Part Number: V203000480
    Bolt
    Part Number: V203000480
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-16
    Protector Comp. – Part Number: A162000190
    Protector Comp.
    Part Number: A162000190
      In Stock
    $8.38
  • C-17
    Screw - 4x16 – Part Number: 9111304016
    Screw - 4x16
    Part Number: 9111304016
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-18
    Cylinder Cover – Part Number: A160002430
    Cylinder Cover
    Part Number: A160002430
      Special Order
    $27.02
  • C-19
    Stay – Part Number: A163000020
    Stay
    Part Number: A163000020
      Special Order
    $5.95
  • C-20
    Bolt – Part Number: V203000541
    Bolt
    Part Number: V203000541
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-21
    Muffler Cover – Part Number: A320000770
    Muffler Cover
    Part Number: A320000770
      Special Order
    $15.48
  • C-22
    Joint – Part Number: A575000400
    Joint
    Part Number: A575000400
      Special Order
    $33.66
  • C-23
    Cap Joint – Part Number: A575000410
    Cap Joint
    Part Number: A575000410
      Special Order
    $26.00
  • C-24
    Bolt Spw M5x20 – Part Number: V203000351
    Bolt Spw M5x20
    Part Number: V203000351
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-25
    Clamp-A – Part Number: A575000420
    Clamp-A
    Part Number: A575000420
      Special Order
    $6.88
  • C-26
    Clamp-B – Part Number: A575000430
    Clamp-B
    Part Number: A575000430
      Special Order
    $5.95
  • C-27
    Screw 5x25 – Part Number: 90010505025
    Screw 5x25
    Part Number: 90010505025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-29
    Trimmer Washer – Part Number: 90060000005
    Trimmer Washer
    Part Number: 90060000005
    ★★★★★
    ★★★★★
    (4)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-30
    Stand – Part Number: A175000180
    Stand
    Part Number: A175000180
      In Stock
    $13.96
  • C-31
    Bolt – Part Number: V203000590
    Bolt
    Part Number: V203000590
      No Longer Available
  • C-32
    Label Trade – Part Number: 62113-91320
    Label Trade
    Part Number: 62113-91320
      Special Order
    $5.95
  • C-33
    Switch, Ignition – Part Number: A045000340
    Switch, Ignition
    Part Number: A045000340
      Special Order
    $16.08
  • C-34
    Bracket – Part Number: A439000510
    Bracket
    Part Number: A439000510
      Special Order
    $5.95

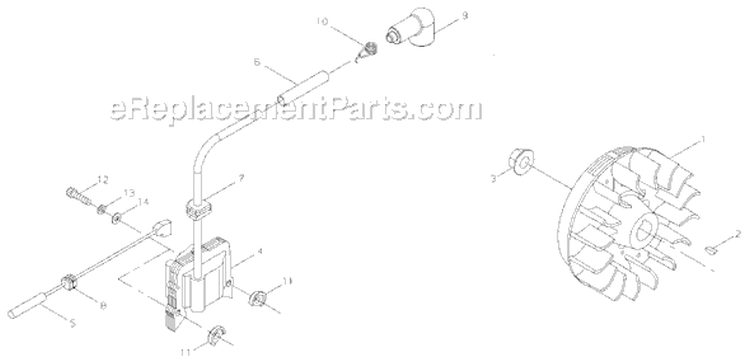

Page D
Page D Diagram and Parts List for  Shindaiwa Brush Cutter
  • D-1
    Rotor – Part Number: A409000640
    Rotor
    Part Number: A409000640
      Special Order
    $53.48
  • D-2
    Key – Part Number: V381000030
    Key
    Part Number: V381000030
      In Stock
    $5.95
  • D-3
    Flange Nut – Part Number: V266000110
    Flange Nut
    Part Number: V266000110
      Special Order
    $5.95
  • D-4
    Coil – Part Number: A411000780
    Coil
    Part Number: A411000780
      In Stock
    $70.55
  • D-5
    Cord – Part Number: A412000030
    Cord
    Part Number: A412000030
      Special Order
    $5.95
  • D-6
    Tube – Part Number: V475004880
    Tube
    Part Number: V475004880
      Special Order
    $5.95
  • D-7
    Grommet – Part Number: V135000080
    Grommet
    Part Number: V135000080
      In Stock
    $5.95
  • D-8
    Grommet, Lead – Part Number: V136000060
    Grommet, Lead
    Part Number: V136000060
      Special Order
    $5.95
  • D-9
    Cap, Spark Plug – Part Number: A427000100
    Cap, Spark Plug
    Part Number: A427000100
      In Stock
    $5.95
  • D-10
    Terminal, Spark Plug Cap – Part Number: A426000050
    $5.95
  • D-11
    Coil Spacer – Part Number: V352000140
    Coil Spacer
    Part Number: V352000140
      In Stock
    $5.95
  • D-12
    Bolt – Part Number: 9110004024
    Bolt
    Part Number: 9110004024
      Special Order
    $5.95
  • D-13
    Trimmer Spring Washer – Part Number: 90060500004
    Trimmer Spring Washer
    Part Number: 90060500004
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • D-14
    Washer – Part Number: V302000010
    Washer
    Part Number: V302000010
      Special Order
    $5.95
Page E
Page E Diagram and Parts List for  Shindaiwa Brush Cutter

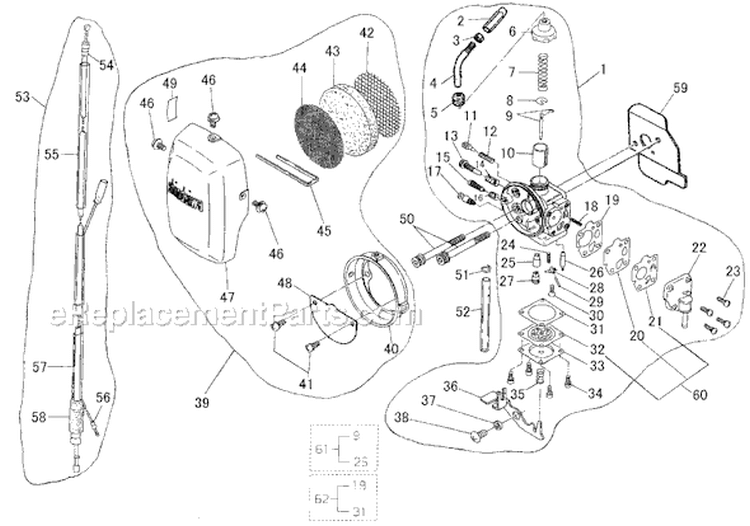

Page F
Page F Diagram and Parts List for  Shindaiwa Brush Cutter
  • F-1
    Carburetor Assembly – Part Number: A021002520
    Carburetor Assembly
    Part Number: A021002520
      Special Order
    $97.39
  • F-2
    Cable Adjuster – Part Number: 12415846630
    Cable Adjuster
    Part Number: 12415846630
      Special Order
    $19.06
  • F-3
    Lock Nut – Part Number: 12411105810
    Lock Nut
    Part Number: 12411105810
      In Stock
    $5.95
  • F-4
    Adjust Tube – Part Number: 12416849930
    Adjust Tube
    Part Number: 12416849930
      In Stock
    $17.60
  • F-5
    Grommet – Part Number: P004001900
    Grommet
    Part Number: P004001900
      Special Order
    $5.95
  • F-6
    Body Cap – Part Number: P004001890
    Body Cap
    Part Number: P004001890
      Special Order
    $14.33
  • F-7
    Spring – Part Number: 12415813411
    Spring
    Part Number: 12415813411
      In Stock
    $11.60
  • F-8
    Washer – Part Number: 12411511120
    Washer
    Part Number: 12411511120
      Special Order
    $5.95
  • F-9
    Needle – Part Number: P004001910
    Needle
    Part Number: P004001910
      Special Order
    $16.73
  • F-10
    Slide Valve – Part Number: P004001920
    Slide Valve
    Part Number: P004001920
      Special Order
    $26.86
  • F-11
    Slow Air Screw – Part Number: P004000880
    Slow Air Screw
    Part Number: P004000880
      Special Order
    $5.95
  • F-12
    Spring – Part Number: P004000890
    Spring
    Part Number: P004000890
      Special Order
    $5.95
  • F-13
    Idle Adjust Screw – Part Number: 12415905530
    Idle Adjust Screw
    Part Number: 12415905530
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • F-14
    Adjust Spring – Part Number: 12416011120
    Adjust Spring
    Part Number: 12416011120
      In Stock
    $5.95
  • F-15
    Screw, Main Adjust – Part Number: P004001300
    Screw, Main Adjust
    Part Number: P004001300
      Special Order
    $6.55
  • F-16
    Spring – Part Number: 12435521330
    Spring
    Part Number: 12435521330
      Special Order
    $5.95
  • F-17
    Valve, Overflow – Part Number: P004001360
    Valve, Overflow
    Part Number: P004001360
      In Stock
    $12.57
  • F-18
    Spring – Part Number: 12436721330
    Spring
    Part Number: 12436721330
      In Stock
    $5.95
  • F-19
    Gasket – Part Number: 12436321330
    Gasket
    Part Number: 12436321330
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • F-20
    Diaphragm – Part Number: P004001430
    Diaphragm
    Part Number: P004001430
      In Stock
    $8.13
  • F-21
    Pump Valve – Part Number: P004001880
    Pump Valve
    Part Number: P004001880
      In Stock
    $11.13
  • F-22
    Pump Cover – Part Number: P004001960
    Pump Cover
    Part Number: P004001960
      Special Order
    $45.80
  • F-23
    Screw – Part Number: P004001030
    Screw
    Part Number: P004001030
      Special Order
    $5.95
  • F-24
    Spring – Part Number: P004001930
    Spring
    Part Number: P004001930
      Special Order
    $5.95
  • F-25
    Jet – Part Number: P004001780
    Jet
    Part Number: P004001780
      Special Order
    $20.20
  • F-26
    Needle Valve – Part Number: P004000930
    Needle Valve
    Part Number: P004000930
      In Stock
    $14.82
  • F-27
    Jet Holder – Part Number: P004001790
    Jet Holder
    Part Number: P004001790
      Special Order
    $7.02
  • F-28
    Lever – Part Number: 20020-81451
    Lever
    Part Number: 20020-81451
      No Longer Available
  • F-29
    Pin – Part Number: P004000950
    Pin
    Part Number: P004000950
      Special Order
    $5.95
  • F-30
    Screw – Part Number: P004000960
    Screw
    Part Number: P004000960
      Special Order
    $5.95
  • F-31
    Lever – Part Number: P004001940
    Lever
    Part Number: P004001940
      Special Order
    $7.58
  • F-32
    Metering Diaphragm – Part Number: P004001820
    Metering Diaphragm
    Part Number: P004001820
      Special Order
    $34.93
  • F-33
    Cover, Metering – Part Number: P004001830
    Cover, Metering
    Part Number: P004001830
      Special Order
    $5.95
  • F-34
    Screw – Part Number: P004001000
    Screw
    Part Number: P004001000
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • F-35
    Spring – Part Number: P004001380
    Spring
    Part Number: P004001380
      Special Order
    $5.95
  • F-36
    Tickler Lever – Part Number: P004001950
    Tickler Lever
    Part Number: P004001950
      Special Order
    $14.33
  • F-37
    Collar – Part Number: P004001420
    Collar
    Part Number: P004001420
      In Stock
    $5.95
  • F-38
    Screw – Part Number: P004001410
    Screw
    Part Number: P004001410
      Special Order
    $5.95
  • F-39
    Air Filter Assembly – Part Number: A027000150
    Air Filter Assembly
    Part Number: A027000150
      Special Order
    $44.60
  • F-40
    Cleaner Body – Part Number: A225000500
    Cleaner Body
    Part Number: A225000500
      In Stock
    $10.30
  • F-41
    Screw – Part Number: V252000220
    Screw
    Part Number: V252000220
      In Stock
    $5.95
  • F-42
    Rear Air Filter Screen – Part Number: A230000040
    Rear Air Filter Screen
    Part Number: A230000040
      In Stock
    $11.98
  • F-43
    Foam Air Filter – Part Number: A226000670
    Foam Air Filter
    Part Number: A226000670
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $5.95
  • F-44
    Screen, Front Air Filter – Part Number: A230000030
    Screen, Front Air Filter
    Part Number: A230000030
      In Stock
    $5.95
  • F-45
    Clip – Part Number: A238000060
    Clip
    Part Number: A238000060
      In Stock
    $5.95
  • F-46
    Screw – Part Number: V252000230
    Screw
    Part Number: V252000230
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • F-47
    Filter Cover – Part Number: A232000870
    Filter Cover
    Part Number: A232000870
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $10.72
  • F-48
    Plate – Part Number: A244000160
    Plate
    Part Number: A244000160
      Special Order
    $5.95
  • F-49
    Label-choke – Part Number: X506000130
    Label-choke
    Part Number: X506000130
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • F-50
    Bolt – Part Number: V203000940
    Bolt
    Part Number: V203000940
      Special Order
    $5.95
  • F-51
    Clip – Part Number: V490000580
    Clip
    Part Number: V490000580
      In Stock
    $5.95
  • F-52
    Pipe – Part Number: V471002640
    Pipe
    Part Number: V471002640
      Special Order
    $5.95
  • F-53
    Throttle Cable Assembly – Part Number: V043000550
    Throttle Cable Assembly
    Part Number: V043000550
      Special Order
    $15.48
  • F-54
    Throttle Cable – Part Number: V430002860
    Throttle Cable
    Part Number: V430002860
      In Stock
    $9.66
  • F-55
    Pipe – Part Number: V475004750
    Pipe
    Part Number: V475004750
      Special Order
    $5.95
  • F-56
    Lead Wire – Part Number: V485001680
    Lead Wire
    Part Number: V485001680
      Special Order
    $5.95
  • F-57
    Protective Tube – Part Number: V475004740
    Protective Tube
    Part Number: V475004740
      Special Order
    $5.95
  • F-58
    Cable Cap – Part Number: A246000020
    Cable Cap
    Part Number: A246000020
      In Stock
    $5.95
  • F-59
    Gasket – Part Number: V103001010
    Gasket
    Part Number: V103001010
      In Stock
    Minimum Quantity of 2 required
    $7.13
  • F-60
    Diaphragm Kit – Part Number: P050009240
    Diaphragm Kit
    Part Number: P050009240
      Special Order
    $54.10
  • F-61
    Needle/Jet Kit – Part Number: P050009280
    Needle/Jet Kit
    Part Number: P050009280
      Special Order
    $36.16
  • F-62
    Gasket Kit – Part Number: 20020-81910
    Gasket Kit
    Part Number: 20020-81910
      No Longer Available
Page G
Page G Diagram and Parts List for  Shindaiwa Brush Cutter
Page H
Page H Diagram and Parts List for  Shindaiwa Brush Cutter
  • H-1
    Outer Pipe Comp. – Part Number: 81150
    Outer Pipe Comp.
    Part Number: 81150
      Special Order
    $84.95
  • H-2
    Bushing – Part Number: C501000090
    Bushing
    Part Number: C501000090
      In Stock
    $7.02
  • H-3
    Hanger – Part Number: C063000030
    Hanger
    Part Number: C063000030
      Special Order
    $12.86
  • H-4
    Trimmer Hex Bolt – Part Number: 90010505012
    Trimmer Hex Bolt
    Part Number: 90010505012
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • H-5
    Spring Washer 5 – Part Number: 90060500005
    Spring Washer 5
    Part Number: 90060500005
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • H-6
    Trimmer Nut – Part Number: 90050000005
    Trimmer Nut
    Part Number: 90050000005
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $5.95
  • H-7
    Mainshaft Assembly – Part Number: C504000720
    Mainshaft Assembly
    Part Number: C504000720
      No Longer Available
  • H-8
    Stopper – Part Number: V585000040
    Stopper
    Part Number: V585000040
      Special Order
    $5.95
  • H-9
    Label-blue – Part Number: X504002780
    Label-blue
    Part Number: X504002780
      In Stock
    $5.95
  • H-10
    Caution Label – Part Number: X505005890
    Caution Label
    Part Number: X505005890
      In Stock
    $7.38
  • H-11
    Label, Handle – Part Number: X505002850
    Label, Handle
    Part Number: X505002850
      In Stock
    $5.95
  • H-12
    Label, Insert Tube – Part Number: X505002860
    Label, Insert Tube
    Part Number: X505002860
      Special Order
    $5.95
  • H-13
    Protector – Part Number: V420002480
    Protector
    Part Number: V420002480
      Special Order
    $27.66
Page I
Page I Diagram and Parts List for  Shindaiwa Brush Cutter
  • I-1
    Gearcase Sub Assembly – Part Number: C051000603
    Gearcase Sub Assembly
    Part Number: C051000603
      No Longer Available
  • I-2
    Gearcase – Part Number: C531000602
    Gearcase
    Part Number: C531000602
      Special Order
    $38.48
  • I-3
    Ball Bearing – Part Number: 90080206000
    Ball Bearing
    Part Number: 90080206000
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $19.23
  • I-4
    Trimmer Ball Bearing – Part Number: 90081036202
    Trimmer Ball Bearing
    Part Number: 90081036202
      In Stock
    $13.68
  • I-5
    Oil Seal – Part Number: V513000000
    Oil Seal
    Part Number: V513000000
      In Stock
    $5.95
  • I-6
    Collar – Part Number: V358000130
    Collar
    Part Number: V358000130
      In Stock
    $5.95
  • I-7
    Gear Shaft – Part Number: P021039360
    Gear Shaft
    Part Number: P021039360
      Special Order
    $41.73
  • I-8
    Bevel Gear – Part Number: V651000540
    Bevel Gear
    Part Number: V651000540
      In Stock
    $31.39
  • I-9
    Snap Ring – Part Number: 9242435000
    Snap Ring
    Part Number: 9242435000
      No Longer Available
  • I-10
    Pinion – Part Number: V651000550
    Pinion
    Part Number: V651000550
      Special Order
    $30.39
  • I-11
    Trimmer Bearing – Part Number: 90080036001
    Trimmer Bearing
    Part Number: 90080036001
      In Stock
    $12.92
  • I-12
    Bearing – Part Number: 90080406001
    Bearing
    Part Number: 90080406001
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $15.38
  • I-13
    Ring, Retaining – Part Number: 90070100012
    Ring, Retaining
    Part Number: 90070100012
      In Stock
    $5.95
  • I-14
    Snap Ring – Part Number: 9242428000
    Snap Ring
    Part Number: 9242428000
      No Longer Available
  • I-15
    Bolt – Part Number: V206000250
    Bolt
    Part Number: V206000250
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • I-16
    Gasket – Part Number: V307000230
    Gasket
    Part Number: V307000230
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • I-17
    Bolt Spw – Part Number: V204000740
    Bolt Spw
    Part Number: V204000740
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • I-18
    Bolt – Part Number: V204000410
    Bolt
    Part Number: V204000410
      No Longer Available
  • I-19
    Shim – Part Number: V340000280
    Shim
    Part Number: V340000280
      Special Order
    $5.95
  • I-20
    Holder A – Part Number: C535000770
    Holder A
    Part Number: C535000770
      In Stock
    $45.15
  • I-21
    Slide Pin – Part Number: V641000240
    Slide Pin
    Part Number: V641000240
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • I-22
    Holder – Part Number: C535000780
    Holder
    Part Number: C535000780
      No Longer Available
  • I-23
    Bolt Guard – Part Number: C535000790
    Bolt Guard
    Part Number: C535000790
      In Stock
    Minimum Quantity of 2 required
    $7.22
  • I-24
    Bolt – Part Number: V206000220
    Bolt
    Part Number: V206000220
      In Stock
    Minimum Quantity of 2 required
    $5.95
Page J
Page J Diagram and Parts List for  Shindaiwa Brush Cutter
  • J-1
    Lever Assembly – Part Number: C044000830
    Lever Assembly
    Part Number: C044000830
      Special Order
    $26.32
  • J-2
    Lock Nut – Part Number: V263000240
    Lock Nut
    Part Number: V263000240
      Special Order
    $5.95
  • J-3
    Bolt – Part Number: V203000810
    Bolt
    Part Number: V203000810
      Special Order
    $5.95
  • J-4
    Throttle Lever – Part Number: C450000510
    Throttle Lever
    Part Number: C450000510
      In Stock
    $6.77
  • J-5
    Throttle Lever Stopper – Part Number: C617000410
    Throttle Lever Stopper
    Part Number: C617000410
      Special Order
    $5.95
  • J-6
    Bolt – Part Number: 9110004024
    Bolt
    Part Number: 9110004024
      Special Order
    $5.95
  • J-7
    Lock Nut – Part Number: V263000240
    Lock Nut
    Part Number: V263000240
      Special Order
    $5.95
  • J-8
    Handle Assembly – Part Number: P021035490
    Handle Assembly
    Part Number: P021035490
      Special Order
    $89.42
  • J-9
    Right Grip – Part Number: C403000400
    Right Grip
    Part Number: C403000400
      Special Order
    $15.68
  • J-10
    Holder, Cable – Part Number: C487000240
    Holder, Cable
    Part Number: C487000240
      Special Order
    $5.95
  • J-11
    Grip - Left – Part Number: C403000410
    Grip - Left
    Part Number: C403000410
      Special Order
    $15.68
  • J-12
    Bracket Assembly – Part Number: P021033251
    Bracket Assembly
    Part Number: P021033251
      Special Order
    $63.82
  • J-13
    Upper Cap – Part Number: C423000750
    Upper Cap
    Part Number: C423000750
      Special Order
    $11.56
  • J-14
    Cushion-A – Part Number: V420002470
    Cushion-A
    Part Number: V420002470
      In Stock
    $5.95
  • J-15
    Upper Clamp – Part Number: C423000770
    Upper Clamp
    Part Number: C423000770
      Special Order
    $7.82
  • J-16
    Lower Clamp – Part Number: C423000760
    Lower Clamp
    Part Number: C423000760
      Special Order
    $7.62
  • J-17
    Screw - 5x25 -- Socket Head Ca – Part Number: V203000630
    Screw - 5x25 -- Socket Head Ca
    Part Number: V203000630
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • J-18
    Cushion-B – Part Number: V420002460
    Cushion-B
    Part Number: V420002460
      In Stock
    $5.95
  • J-19
    Handle Bracket – Part Number: C423000710
    Handle Bracket
    Part Number: C423000710
      Special Order
    $12.50
  • J-20
    Lower Cap – Part Number: C423000730
    Lower Cap
    Part Number: C423000730
      Special Order
    $6.30
  • J-21
    Bolt – Part Number: 9114206025
    Bolt
    Part Number: 9114206025
      Special Order
    Minimum Quantity of 2 required
    $5.95
Page K
Page K Diagram and Parts List for  Shindaiwa Brush Cutter
Page L
Page L Diagram and Parts List for  Shindaiwa Brush Cutter
Page M
Page M Diagram and Parts List for  Shindaiwa Brush Cutter
  • M-2
    Bushing Driver – Part Number: 22000-96101
    Bushing Driver
    Part Number: 22000-96101
      Special Order
    $89.60
  • M-3
    Rod – Part Number: 22015-96210
    Rod
    Part Number: 22015-96210
      No Longer Available
  • M-4
    Rod – Part Number: 22015-96310
    Rod
    Part Number: 22015-96310
      Special Order
    $9.90
  • M-5
    Rod – Part Number: 22015-96410
    Rod
    Part Number: 22015-96410
      Special Order
    $37.92
  • M-6
    Puller Assembly – Part Number: 22015-96500
    Puller Assembly
    Part Number: 22015-96500
      Special Order
    $21.88
  • M-7
    Holder – Part Number: 22015-96510
    Holder
    Part Number: 22015-96510
      Special Order
    $40.11
  • M-8
    Puller Bolt – Part Number: 22015-96520
    Puller Bolt
    Part Number: 22015-96520
      Special Order
    $18.50
  • M-9
    Puller Assembly – Part Number: 22015-96600
    Puller Assembly
    Part Number: 22015-96600
      Special Order
    $16.06
  • M-10
    Holder A – Part Number: 22015-96610
    Holder A
    Part Number: 22015-96610
      No Longer Available
  • M-11
    Bolt – Part Number: 22000-96621
    Bolt
    Part Number: 22000-96621
      Special Order
    $29.18
  • M-12
    Nut – Part Number: 22000-96630
    Nut
    Part Number: 22000-96630
      No Longer Available
Page N
Page N Diagram and Parts List for  Shindaiwa Brush Cutter
  • N-1
    Puller Assembly – Part Number: 20000-96104
    Puller Assembly
    Part Number: 20000-96104
      No Longer Available
  • N-2
    Lever – Part Number: 20000-96114
    Lever
    Part Number: 20000-96114
      Special Order
    $75.80
  • N-3
    Wrench, Hex 4 mm – Part Number: X605000100
    Wrench, Hex 4 mm
    Part Number: X605000100
      Special Order
    $5.95
  • N-4
    Bolt – Part Number: 20000-96130
    Bolt
    Part Number: 20000-96130
      Special Order
    $5.95
  • N-5
    Bolt – Part Number: 20000-96140
    Bolt
    Part Number: 20000-96140
      Special Order
    $5.95
  • N-6
    Air Gap Gauge – Part Number: X623000030
    Air Gap Gauge
    Part Number: X623000030
      Special Order
    $9.66
  • N-7
    Rotor Spanner – Part Number: 20000-96411
    Rotor Spanner
    Part Number: 20000-96411
      In Stock
    $8.50
  • N-8
    Stopper – Part Number: 20021-96420
    Stopper
    Part Number: 20021-96420
      No Longer Available
  • N-9
    Puller Assembly – Part Number: Y089000250
    Puller Assembly
    Part Number: Y089000250
      In Stock
    $107.38
  • N-10
    Puller – Part Number: 20021-96611
    Puller
    Part Number: 20021-96611
      No Longer Available
  • N-11
    Bolt – Part Number: 20021-96621
    Bolt
    Part Number: 20021-96621
      No Longer Available
  • N-12
    Guide Pin – Part Number: 20000-96631
    Guide Pin
    Part Number: 20000-96631
      No Longer Available
  • N-13
    Guide Pin – Part Number: 20035-96630
    Guide Pin
    Part Number: 20035-96630
      Special Order
    $13.82
  • N-14
    Guide Pin – Part Number: 20021-96630
    Guide Pin
    Part Number: 20021-96630
      Special Order
    $5.95
  • N-15
    Pin Adaptor – Part Number: 20021-96650
    Pin Adaptor
    Part Number: 20021-96650
      Special Order
    $9.13
  • N-16
    Pin Adapter – Part Number: 20021-96660
    Pin Adapter
    Part Number: 20021-96660
      Special Order
    $9.40
  • N-17
    Pin Adapter – Part Number: 20021-96670
    Pin Adapter
    Part Number: 20021-96670
      Special Order
    $8.80
  • N-18
    Boss – Part Number: 20000-96640
    Boss
    Part Number: 20000-96640
      No Longer Available
  • N-19
    Screw Sw – Part Number: 01211-06120
    Screw Sw
    Part Number: 01211-06120
      Special Order
    $5.95

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
