Husqvarna 253 Rj (20091400001-20113200000) Brush Cutter Replacement Parts For Model 253RJ (20091400001-20113200000)

We Sell Only Genuine Husqvarna Parts

Popular Parts for 253RJ

Search Within Model

Questions & Answers for Husqvarna 253RJ
Browse all Parts Search by Area
Accessories Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Accessories
Accessories 2 Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Accessories 2
Bevel Gear Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Bevel Gear
Carburetor And Air Filter Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Carburetor And Air Filter
Carburetor Details Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Carburetor Details

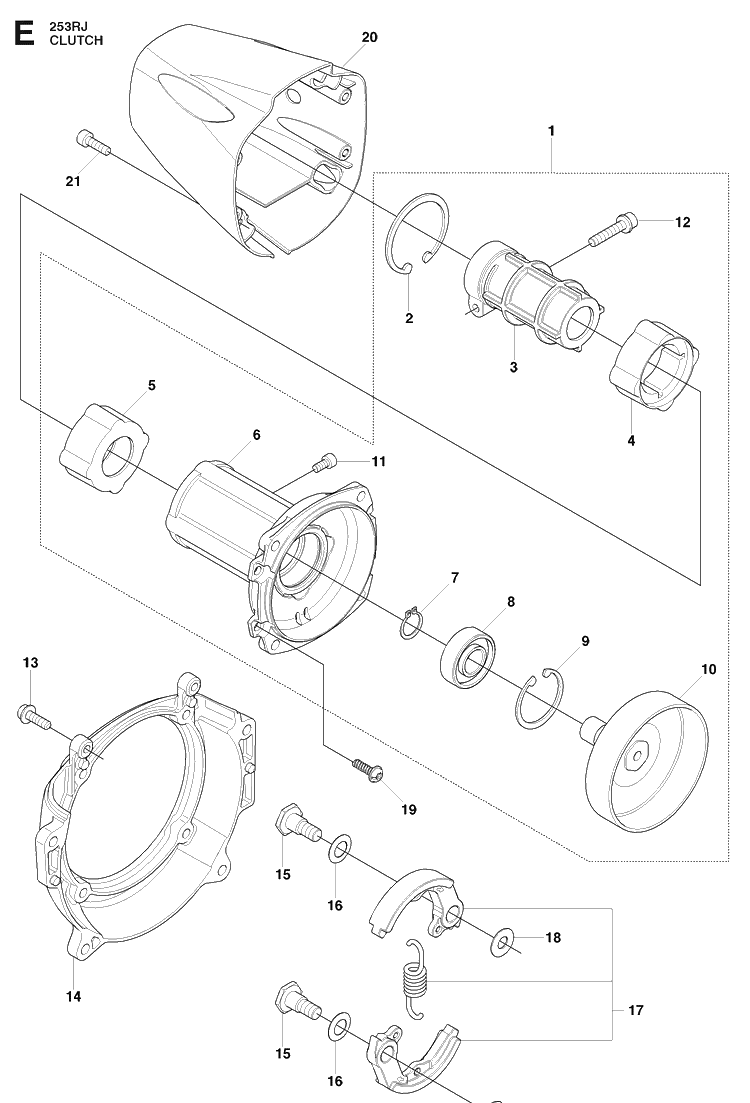

Clutch Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Clutch

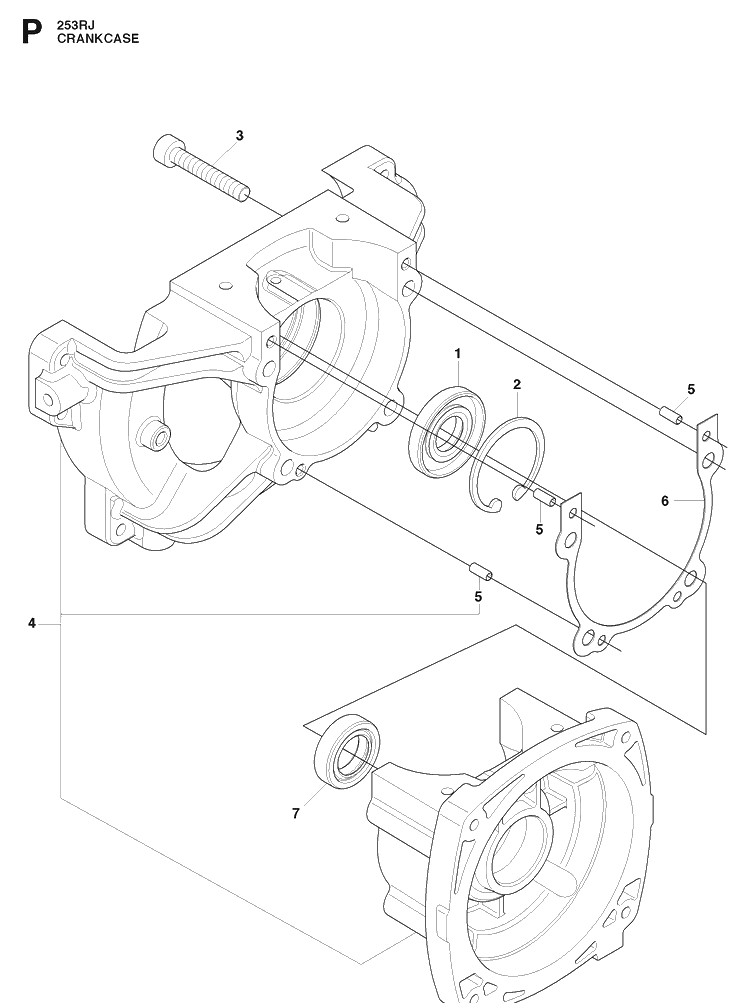

Crankcase Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Crankcase

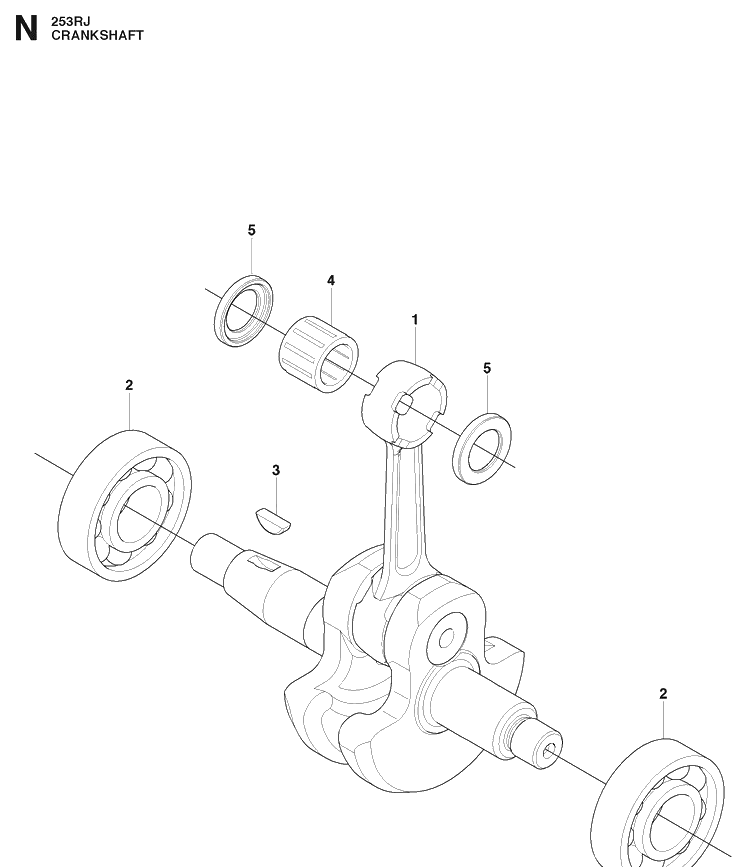

Crankshaft Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Crankshaft

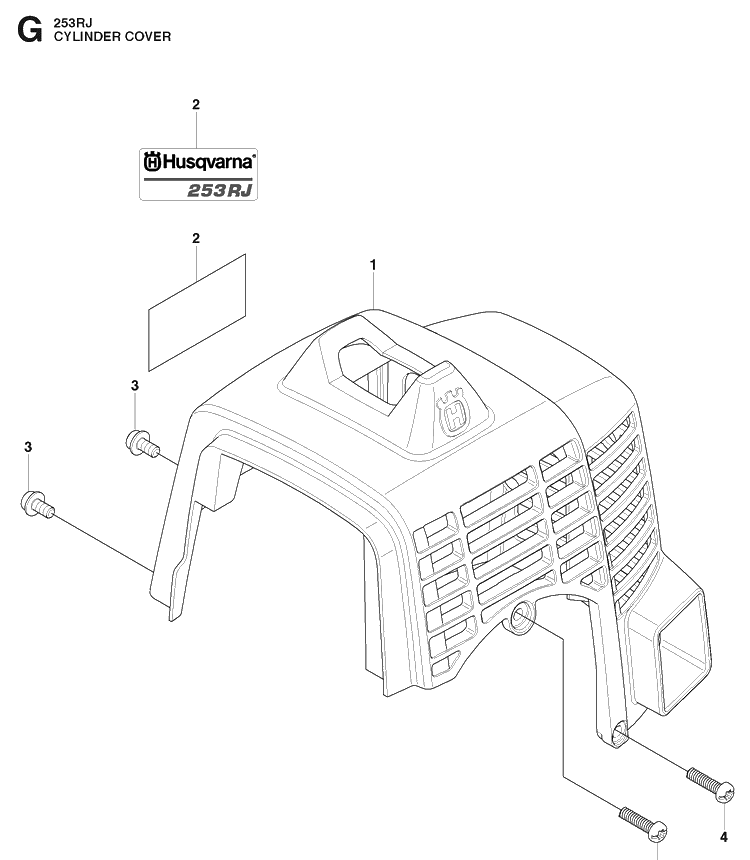

Cylinder Cover Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Cylinder Cover

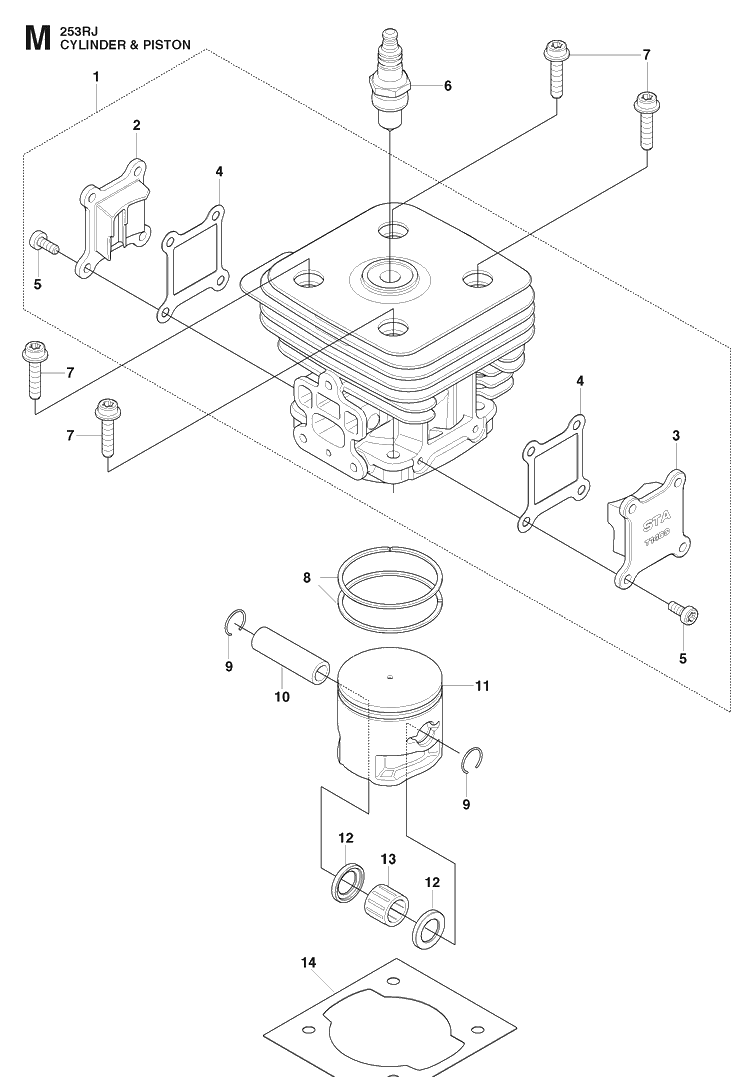

Cylinder Piston Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Cylinder Piston

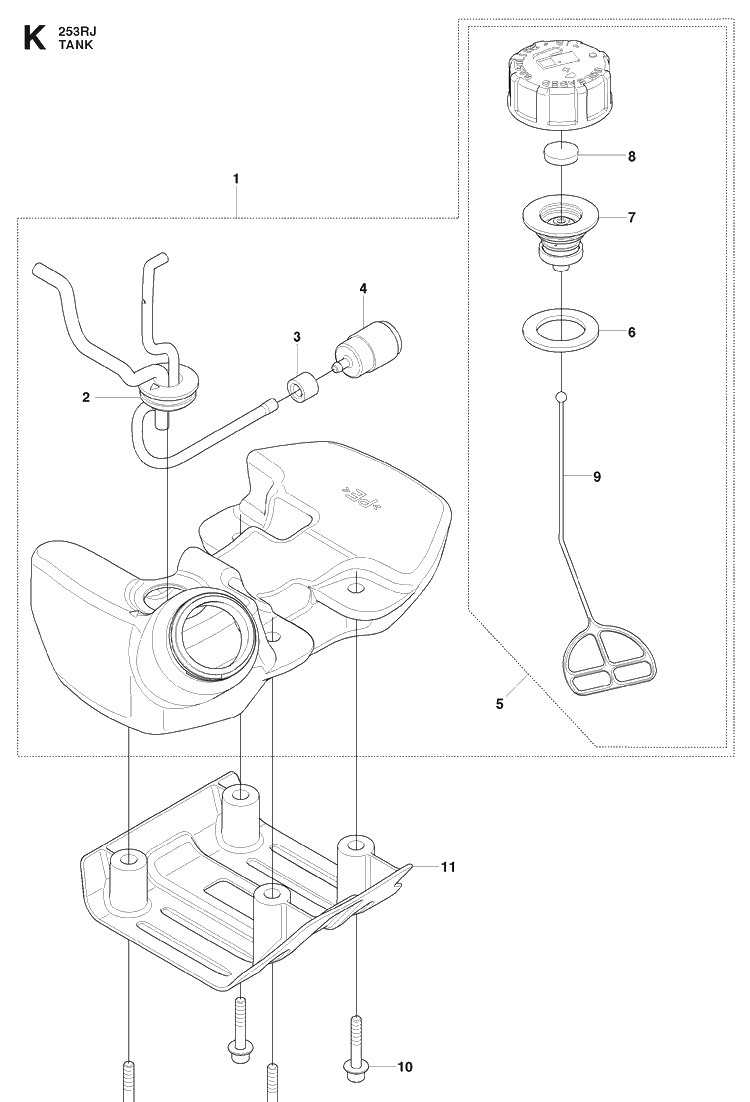

Fuel Tank Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Fuel Tank

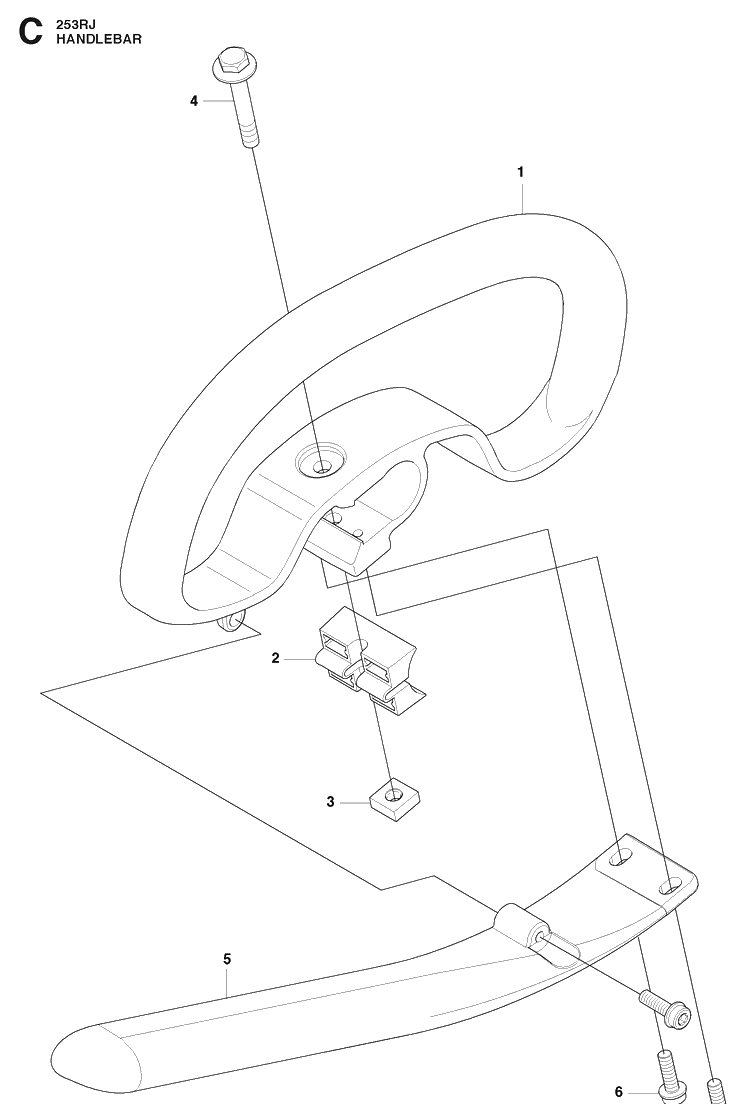

Handle Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Handle

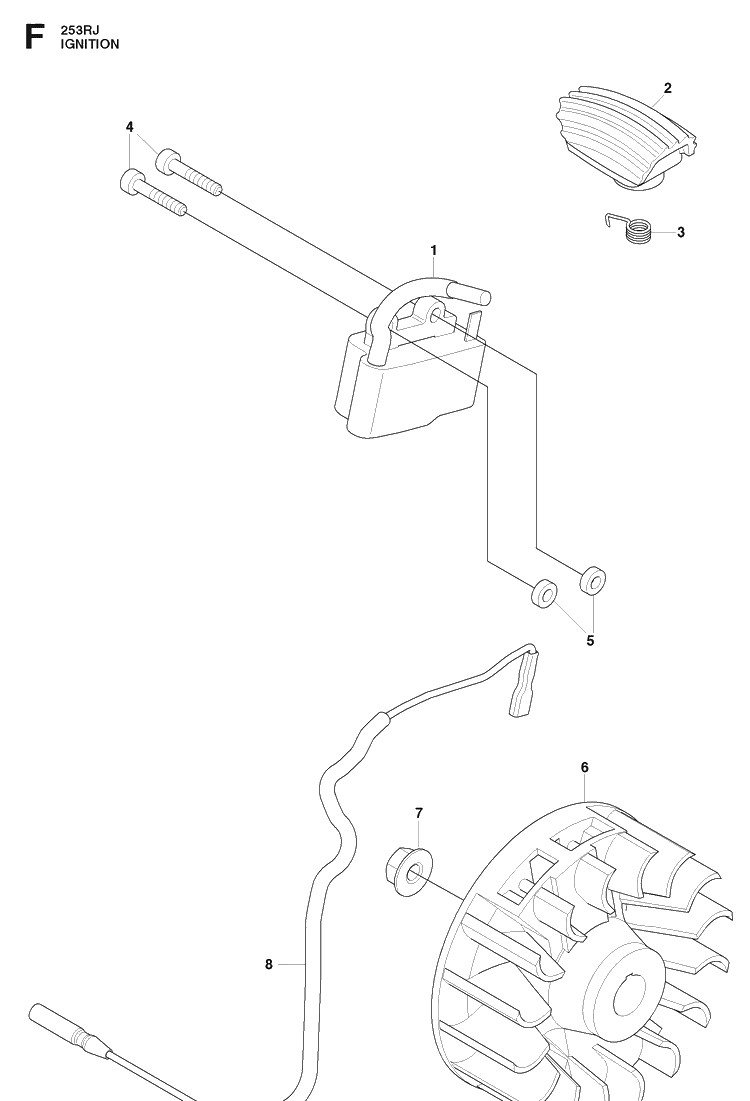

Ignition System Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Ignition System

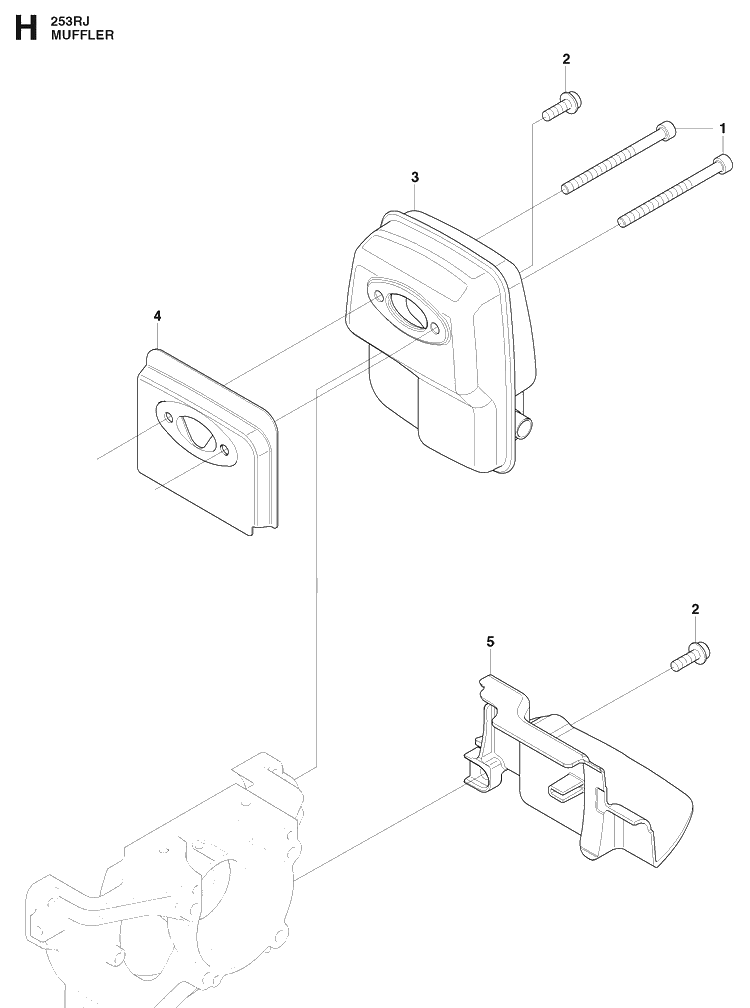

Muffler Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Muffler

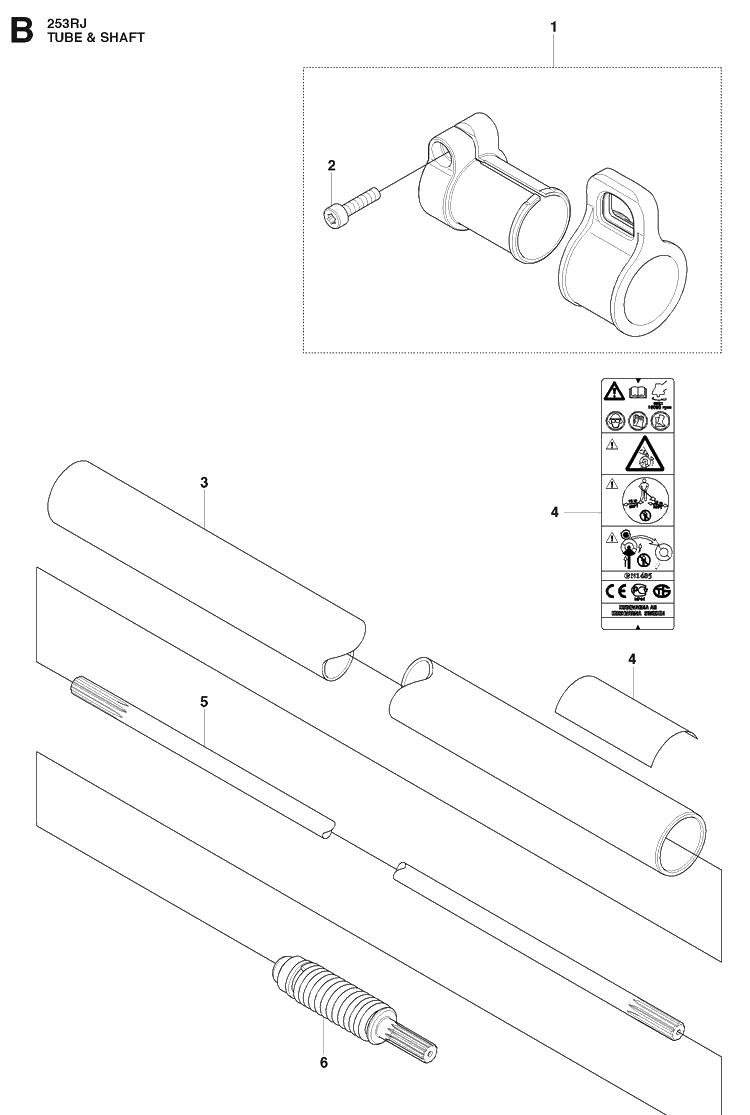

Shaft Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Shaft

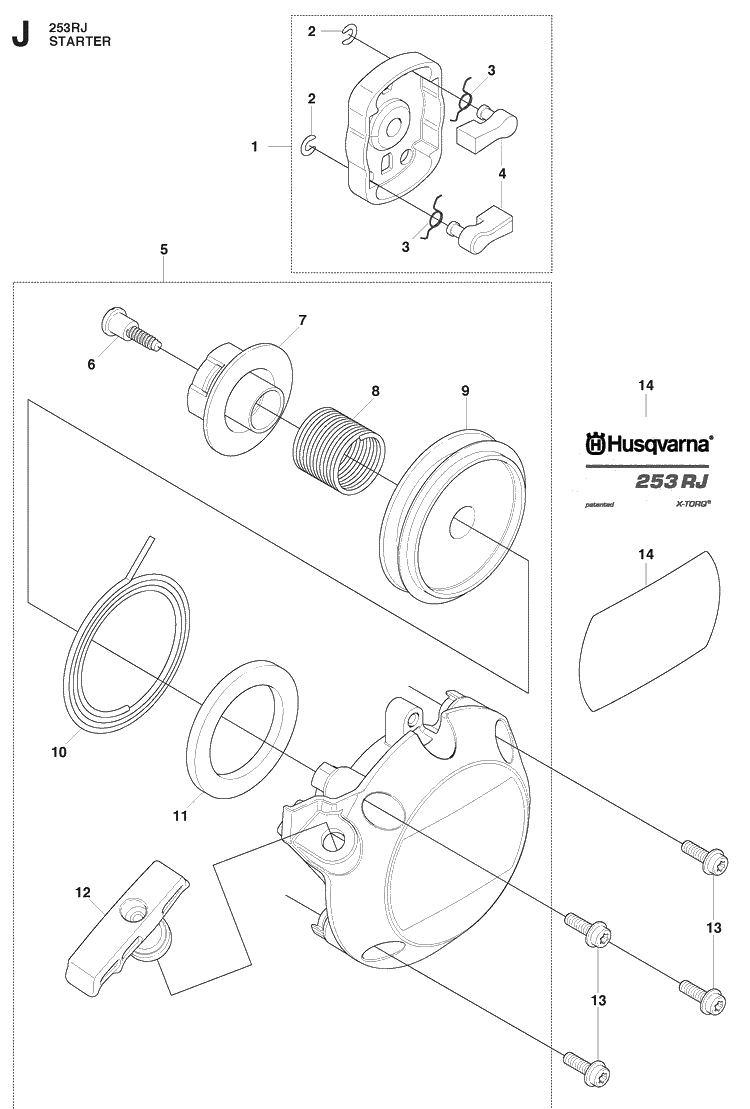

Starter Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Starter

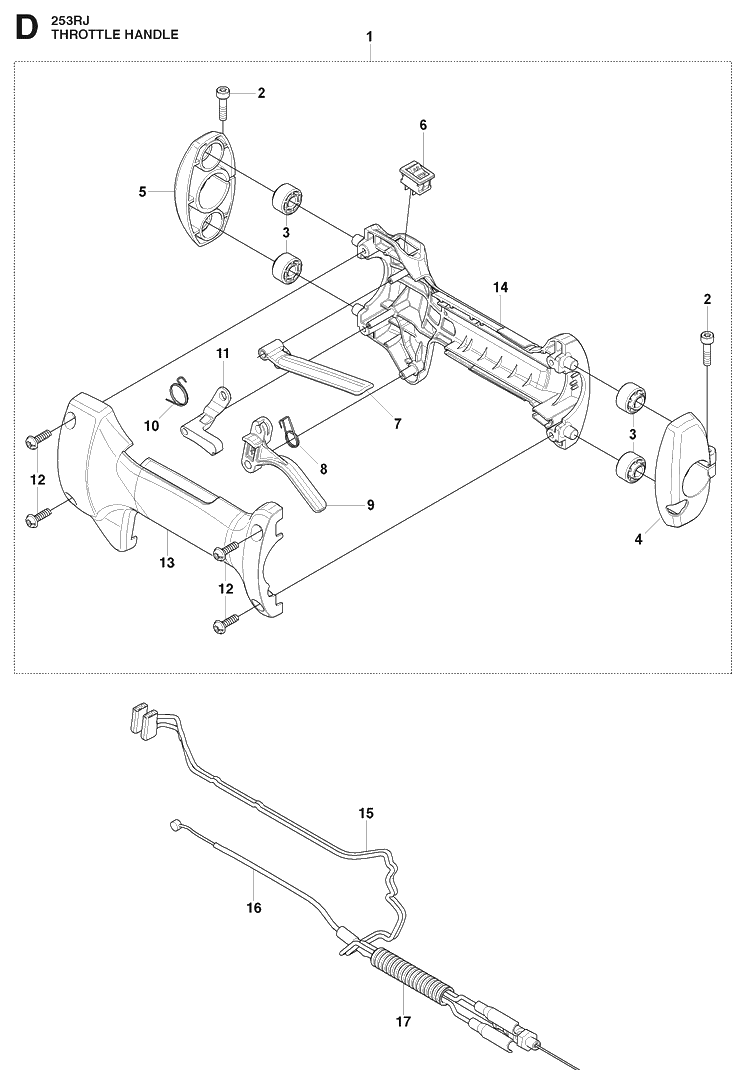

Throttle Controls Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
Throttle Controls
Previous Showing All Parts Next
Accessories
Accessories Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter

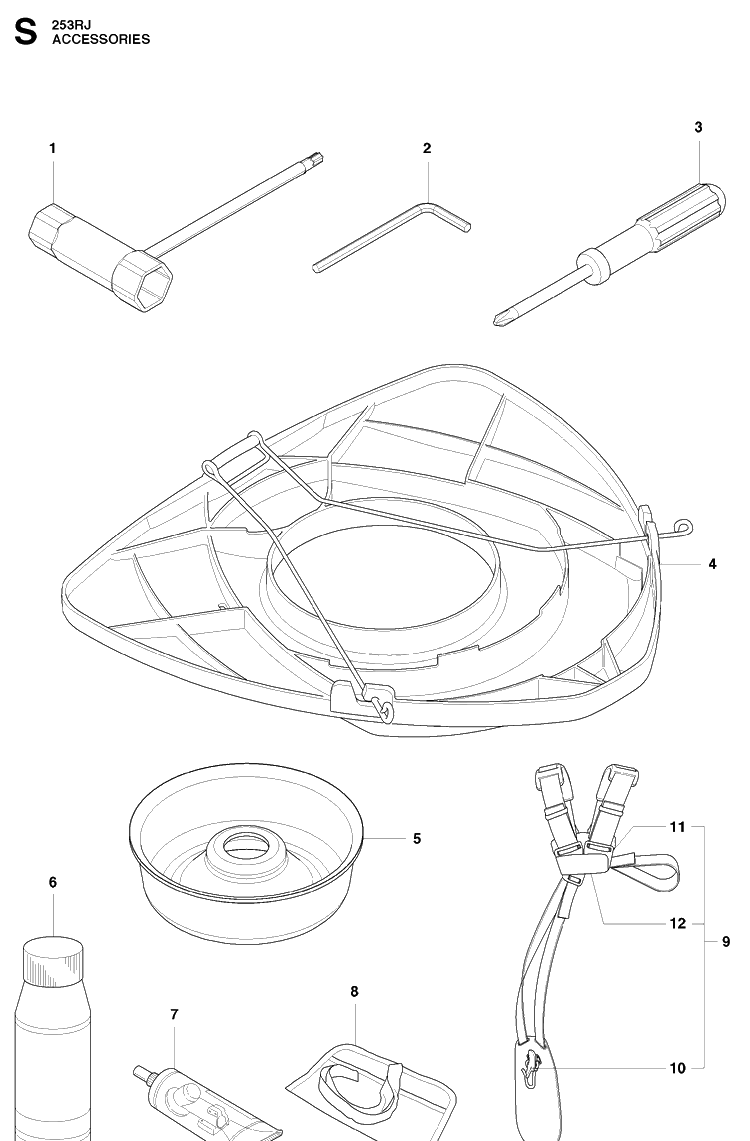

Accessories 2
Accessories 2 Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Socket – Part Number: 506686101
    Socket
    Part Number: 506686101
      Special Order
    $9.28
  • 2
    Bar – Part Number: 505312001
    Bar
    Part Number: 505312001
      Special Order
    $6.16
  • 3
    Driver – Part Number: 506689501
    Driver
    Part Number: 506689501
      Special Order
    $7.73
  • 4
    Transport Guard – Part Number: 544359101
    Transport Guard
    Part Number: 544359101
      Special Order
    $18.56
  • 5
    Support Cup – Part Number: 516014501
    Support Cup
    Part Number: 516014501
      No Longer Available
  • 6
    Air Filter Oil – Part Number: 596287501
    Air Filter Oil
    Part Number: 596287501
      Special Order
    $49.24
  • 7
    Bevel Gear Grease – Part Number: 503976401
    Bevel Gear Grease
    Part Number: 503976401
      In Stock
    $23.29
  • 8
    Tool Bag – Part Number: 501192201
    Tool Bag
    Part Number: 501192201
      Special Order
    $18.56
  • 9
    Harness Assembly – Part Number: 537216301
    Harness Assembly
    Part Number: 537216301
      No Longer Available
  • 10
    Hook-Cpl. – Part Number: 502022802
    Hook-Cpl.
    Part Number: 502022802
      Special Order
    $46.45
  • 11
    Buckle – Part Number: 503734001
    Buckle
    Part Number: 503734001
      Special Order
    $23.21
  • 12
    Strap – Part Number: 503734102
    Strap
    Part Number: 503734102
      Special Order
    $23.21

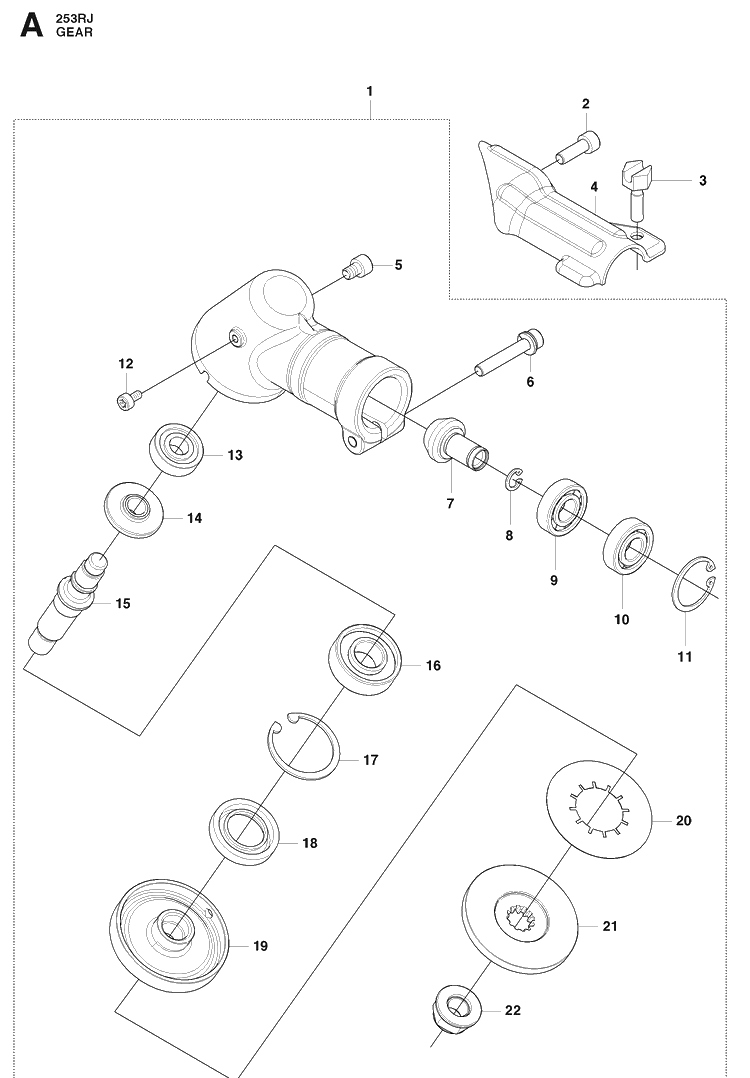

Bevel Gear
Bevel Gear Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Gearcase-A – Part Number: 528831001
    Gearcase-A
    Part Number: 528831001
      No Longer Available
  • 2
    Bolt – Part Number: 521746501
    Bolt
    Part Number: 521746501
      Special Order
    $6.16
  • 3
    Screw – Part Number: 537189501
    Screw
    Part Number: 537189501
      Special Order
    $6.20
  • 4
    Bracket – Part Number: 5102410-01
    Bracket
    Part Number: 5102410-01
      No Longer Available
  • 5
    Bolt – Part Number: 521862001
    Bolt
    Part Number: 521862001
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 6
    Bolt – Part Number: 521862401
    Bolt
    Part Number: 521862401
      Special Order
    $6.16
  • 7
    Pinion – Part Number: 528826301
    Pinion
    Part Number: 528826301
      No Longer Available
  • 8
    Ring – Part Number: 516124101
    Ring
    Part Number: 516124101
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 9
    Ball Bearing – Part Number: 516127901
    Ball Bearing
    Part Number: 516127901
      Special Order
    $9.28
  • 10
    Bearing,12mm id,28mm od, 8mm w – Part Number: 516130001
    Bearing,12mm id,28mm od, 8mm w
    Part Number: 516130001
      Special Order
    $13.90
  • 11
    Ring – Part Number: 506609901
    Ring
    Part Number: 506609901
      Special Order
    $6.16
  • 12
    Bolt – Part Number: 5218608-01
    Bolt
    Part Number: 5218608-01
      No Longer Available
  • 13
    Bearing – Part Number: 505170201
    Bearing
    Part Number: 505170201
      Special Order
    $12.35
  • 14
    Gear – Part Number: 5253488-01
    Gear
    Part Number: 5253488-01
      No Longer Available
  • 15
    Shaft – Part Number: 5253487-01
    Shaft
    Part Number: 5253487-01
      No Longer Available
  • 16
    Ball Bearing – Part Number: 516131701
    Ball Bearing
    Part Number: 516131701
      Special Order
    $13.90
  • 17
    Ring – Part Number: 5052940-01
    Ring
    Part Number: 5052940-01
      No Longer Available
  • 18
    Seal – Part Number: 521522201
    Seal
    Part Number: 521522201
      No Longer Available
  • 19
    Holder – Part Number: 5253490-01
    Holder
    Part Number: 5253490-01
      No Longer Available
  • 20
    Plate – Part Number: 521656001
    Plate
    Part Number: 521656001
      Special Order
    $6.16
  • 21
    Holder(B) – Part Number: 511583801
    Holder(B)
    Part Number: 511583801
      No Longer Available
  • 22
    Nut Blade – Part Number: 502291101
    Nut Blade
    Part Number: 502291101
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $12.38

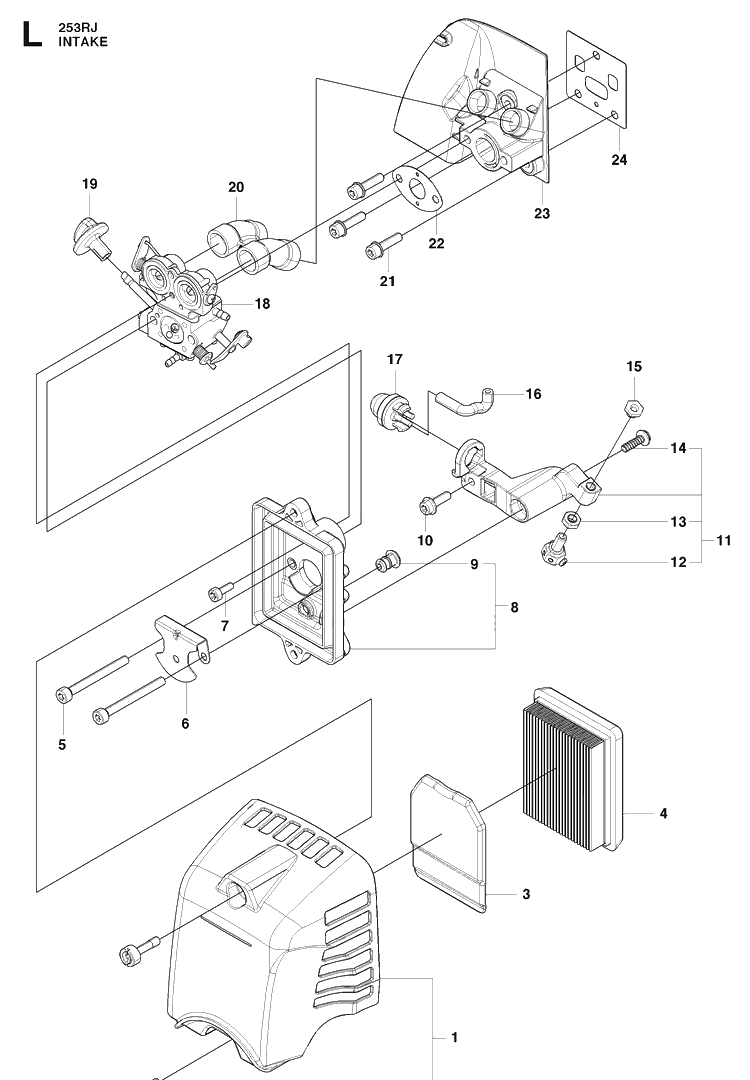

Carburetor And Air Filter
Carburetor And Air Filter Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Filter Cover Assembly – Part Number: 5254183-01
    Filter Cover Assembly
    Part Number: 5254183-01
      No Longer Available
  • 2
    Screw – Part Number: 521515401
    Screw
    Part Number: 521515401
      No Longer Available
  • 3
    Element – Part Number: 521625701
    Element
    Part Number: 521625701
      No Longer Available
  • 4
    Element – Part Number: 521642101
    Element
    Part Number: 521642101
      Special Order
    $24.00
  • 5
    Bolt Torx M5xl50 T27 – Part Number: 504116501
    Bolt Torx M5xl50 T27
    Part Number: 504116501
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 6
    Plate – Part Number: 521834401
    Plate
    Part Number: 521834401
      No Longer Available
  • 7
    Bolt – Part Number: 521515701
    Bolt
    Part Number: 521515701
      Special Order
    $6.16
  • 8
    Body-Assembly – Part Number: 5216254-01
    Body-Assembly
    Part Number: 5216254-01
      No Longer Available
  • 9
    Grommet – Part Number: 521625601
    Grommet
    Part Number: 521625601
      No Longer Available
  • 10
    Bolt – Part Number: 515391301
    Bolt
    Part Number: 515391301
      Special Order
    $6.16
  • 11
    Bracket-Assembly – Part Number: 5216412-01
    Bracket-Assembly
    Part Number: 5216412-01
      No Longer Available
  • 12
    SCREW CABLE ADJUST – Part Number: 505308201
    SCREW CABLE ADJUST
    Part Number: 505308201
      No Longer Available
  • 13
    Nut – Part Number: 510487401
    Nut
    Part Number: 510487401
      Special Order
    $6.16
  • 14
    Screw – Part Number: 521517901
    Screw
    Part Number: 521517901
      Special Order
    $6.16
  • 15
    Stopper – Part Number: 511440801
    Stopper
    Part Number: 511440801
      No Longer Available
  • 16
    Tube – Part Number: 5215235-01
    Tube
    Part Number: 5215235-01
      No Longer Available
  • 17
    Pump – Part Number: 505045801
    Pump
    Part Number: 505045801
      No Longer Available
  • 18
    Carburetor – Part Number: 5741845-01
    Carburetor
    Part Number: 5741845-01
      No Longer Available
  • 19
    Knob – Part Number: 521641701
    Knob
    Part Number: 521641701
      No Longer Available
  • 20
    Pipe – Part Number: 521641501
    Pipe
    Part Number: 521641501
      No Longer Available
  • 21
    Bolt – Part Number: 505040401
    Bolt
    Part Number: 505040401
      Special Order
    $6.16
  • 22
    Gasket – Part Number: 521635201
    Gasket
    Part Number: 521635201
      No Longer Available
  • 23
    Insulator – Part Number: 5216348-01
    Insulator
    Part Number: 5216348-01
      No Longer Available
  • 24
    Gasket – Part Number: 521635001
    Gasket
    Part Number: 521635001
      No Longer Available

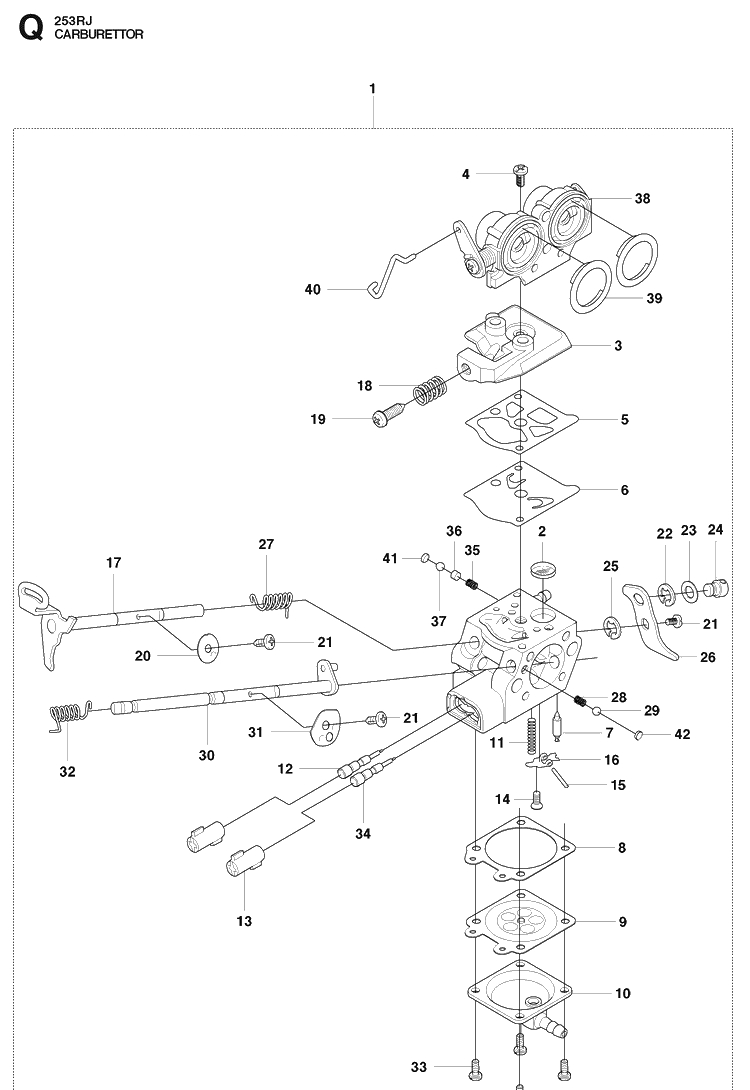

Carburetor Details
Carburetor Details Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 2
    Screen – Part Number: 520957001
    Screen
    Part Number: 520957001
      Special Order
    $6.16
  • 3
    Cover – Part Number: 521639801
    Cover
    Part Number: 521639801
      No Longer Available
  • 4
    Screw – Part Number: 521640001
    Screw
    Part Number: 521640001
      No Longer Available
  • 5
    Gasket – Part Number: 520954801
    Gasket
    Part Number: 520954801
      In Stock
    $18.56
  • 6
    Diaphragm – Part Number: 5162217-01
    Diaphragm
    Part Number: 5162217-01
      No Longer Available
  • 7
    Valve, Inlet – Part Number: 521085401
    Valve, Inlet
    Part Number: 521085401
      Special Order
    $18.56
  • 8
    Gasket – Part Number: 516972101
    Gasket
    Part Number: 516972101
      Special Order
    $7.73
  • 9
    Diaphragm – Part Number: 505306801
    Diaphragm
    Part Number: 505306801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $20.10
  • 10
    Cover – Part Number: 521639701
    Cover
    Part Number: 521639701
      No Longer Available
  • 11
    Spring – Part Number: 513290701
    Spring
    Part Number: 513290701
      No Longer Available
  • 12
    Needle – Part Number: 511479901
    Needle
    Part Number: 511479901
      No Longer Available
  • 13
    Cap – Part Number: 521116901
    Cap
    Part Number: 521116901
      Special Order
    $12.35
  • 14
    Screw – Part Number: 505055901
    Screw
    Part Number: 505055901
      No Longer Available
  • 15
    Pin – Part Number: 505055801
    Pin
    Part Number: 505055801
      No Longer Available
  • 16
    Lever – Part Number: 520977201
    Lever
    Part Number: 520977201
      Special Order
    $9.28
  • 17
    Shaft – Part Number: 5255546-01
    Shaft
    Part Number: 5255546-01
      No Longer Available
  • 18
    Spring – Part Number: 513225601
    Spring
    Part Number: 513225601
      No Longer Available
  • 19
    Screw – Part Number: 513192901
    Screw
    Part Number: 513192901
      No Longer Available
  • 20
    Valve – Part Number: 525554701
    Valve
    Part Number: 525554701
      No Longer Available
  • 21
    Screw – Part Number: 505056701
    Screw
    Part Number: 505056701
      No Longer Available
  • 22
    Ring – Part Number: 506612501
    Ring
    Part Number: 506612501
      No Longer Available
  • 23
    Washer – Part Number: 516524201
    Washer
    Part Number: 516524201
      Special Order
    $6.16
  • 24
    Swivel – Part Number: 513400801
    Swivel
    Part Number: 513400801
      Special Order
    $18.56
  • 25
    Clip – Part Number: 505056501
    Clip
    Part Number: 505056501
      Special Order
    $6.17
  • 26
    Lever – Part Number: 521645501
    Lever
    Part Number: 521645501
      No Longer Available
  • 27
    Spring, throttle latch – Part Number: 516843901
    Spring, throttle latch
    Part Number: 516843901
      No Longer Available
  • 28
    Choke spring – Part Number: 514243301
    Choke spring
    Part Number: 514243301
      Special Order
    $10.84
  • 29
    Ball – Part Number: 514242601
    Ball
    Part Number: 514242601
      Special Order
    $10.84
  • 30
    Shaft-Assy – Part Number: 521645101
    Shaft-Assy
    Part Number: 521645101
      No Longer Available
  • 31
    Valve choke – Part Number: 525554901
    Valve choke
    Part Number: 525554901
      No Longer Available
  • 32
    Spring – Part Number: 514243601
    Spring
    Part Number: 514243601
      No Longer Available
  • 33
    Screw – Part Number: 505057801
    Screw
    Part Number: 505057801
      No Longer Available
  • 34
    Needle – Part Number: 516935801
    Needle
    Part Number: 516935801
      Special Order
    $32.36
  • 35
    Spring – Part Number: 505057901
    Spring
    Part Number: 505057901
      Special Order
    $6.17
  • 36
    Piston – Part Number: 505058001
    Piston
    Part Number: 505058001
      No Longer Available
  • 37
    Lighting Kit – Part Number: 506123001
    Lighting Kit
    Part Number: 506123001
      No Longer Available
  • 38
    Body-Assy – Part Number: 521640901
    Body-Assy
    Part Number: 521640901
      No Longer Available
  • 39
    Packing – Part Number: 5254193-01
    Packing
    Part Number: 5254193-01
      No Longer Available
  • 40
    Rod – Part Number: 5216416-01
    Rod
    Part Number: 5216416-01
      No Longer Available
  • 41
    Plug – Part Number: 516342901
    Plug
    Part Number: 516342901
      Special Order
    $10.84
  • 42
    Plug – Part Number: 525555001
    Plug
    Part Number: 525555001
      No Longer Available
Clutch
Clutch Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Housing-Assy – Part Number: 521664801
    Housing-Assy
    Part Number: 521664801
      No Longer Available
  • 2
    Ring – Part Number: 516126401
    Ring
    Part Number: 516126401
      No Longer Available
  • 3
    Clamp – Part Number: 521665001
    Clamp
    Part Number: 521665001
      No Longer Available
  • 4
    Abssorber – Part Number: 521665201
    Abssorber
    Part Number: 521665201
      No Longer Available
  • 5
    Abssorber – Part Number: 521665101
    Abssorber
    Part Number: 521665101
      No Longer Available
  • 6
    Housing – Part Number: 521664901
    Housing
    Part Number: 521664901
      No Longer Available
  • 7
    Ring – Part Number: 516124201
    Ring
    Part Number: 516124201
      Special Order
    $6.16
  • 8
    Ball Bearing – Part Number: 516131701
    Ball Bearing
    Part Number: 516131701
      Special Order
    $13.90
  • 9
    Ring – Part Number: 5052940-01
    Ring
    Part Number: 5052940-01
      No Longer Available
  • 10
    Drum – Part Number: 591425901
    Drum
    Part Number: 591425901
      Special Order
    $49.26
  • 11
    Bolt Torx M5xl10 T27 – Part Number: 506616101
    Bolt Torx M5xl10 T27
    Part Number: 506616101
      No Longer Available
  • 12
    Bolt – Part Number: 521862301
    Bolt
    Part Number: 521862301
      Special Order
    $6.16
  • 13
    Bolt – Part Number: 515391301
    Bolt
    Part Number: 515391301
      Special Order
    $6.16
  • 14
    Cover – Part Number: 525431801
    Cover
    Part Number: 525431801
      No Longer Available
  • 15
    Screw – Part Number: 505297801
    Screw
    Part Number: 505297801
      Special Order
    $7.73
  • 16
    Washer – Part Number: 505298101
    Washer
    Part Number: 505298101
      Special Order
    $6.16
  • 17
    Shoe comp – Part Number: 521636401
    Shoe comp
    Part Number: 521636401
      Special Order
    $58.13
  • 18
    Washer – Part Number: 505298001
    Washer
    Part Number: 505298001
      Special Order
    $6.16
  • 19
    Screw – Part Number: 521517901
    Screw
    Part Number: 521517901
      Special Order
    $6.16
  • 21
    Bolt – Part Number: 5254191-01
    Bolt
    Part Number: 5254191-01
      No Longer Available
Crankcase
Crankcase Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Seal – Part Number: 5163123-01
    Seal
    Part Number: 5163123-01
      No Longer Available
  • 2
    Ring – Part Number: 5052940-01
    Ring
    Part Number: 5052940-01
      No Longer Available
  • 3
    Bolt – Part Number: 515388101
    Bolt
    Part Number: 515388101
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 4
    Case-Comp – Part Number: 521635601
    Case-Comp
    Part Number: 521635601
      No Longer Available
  • 5
    Pin – Part Number: 505296101
    Pin
    Part Number: 505296101
      Special Order
    $6.16
  • 6
    Gasket – Part Number: 5217454-01
    Gasket
    Part Number: 5217454-01
      No Longer Available
  • 7
    Oil seal – Part Number: 521840101
    Oil seal
    Part Number: 521840101
      No Longer Available
Crankshaft
Crankshaft Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Shaft-Comp – Part Number: 521636301
    Shaft-Comp
    Part Number: 521636301
      No Longer Available
  • 2
    Ball Bearing – Part Number: 521521101
    Ball Bearing
    Part Number: 521521101
      No Longer Available
  • 3
    Key – Part Number: 506610701
    Key
    Part Number: 506610701
      No Longer Available
  • 4
    Bearing – Part Number: 502849901
    Bearing
    Part Number: 502849901
      In Stock
    $18.56
  • 5
    Washer – Part Number: 513622401
    Washer
    Part Number: 513622401
      No Longer Available
Cylinder Cover
Cylinder Cover Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 3
    Bolt – Part Number: 521515901
    Bolt
    Part Number: 521515901
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 4
    Screw – Part Number: 521863601
    Screw
    Part Number: 521863601
      In Stock
    $6.16
Cylinder Piston
Cylinder Piston Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Cylinder-Comp – Part Number: 5216342-01
    Cylinder-Comp
    Part Number: 5216342-01
      No Longer Available
  • 2
    Cover – Part Number: 5216345-01
    Cover
    Part Number: 5216345-01
      No Longer Available
  • 3
    Cover – Part Number: 5216344-01
    Cover
    Part Number: 5216344-01
      No Longer Available
  • 4
    Gasket – Part Number: 521634601
    Gasket
    Part Number: 521634601
      No Longer Available
  • 5
    Bolt – Part Number: 504119201
    Bolt
    Part Number: 504119201
      Special Order
    $6.16
  • 6
    Sparkplug – Part Number: 528074001
    Sparkplug
    Part Number: 528074001
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $12.35
  • 7
    Bolt – Part Number: 506745201
    Bolt
    Part Number: 506745201
      In Stock
    Minimum Quantity of 2 required
    $6.17
  • 8
    Ring – Part Number: 521745501
    Ring
    Part Number: 521745501
      No Longer Available
  • 9
    Snap Ring – Part Number: 502849801
    Snap Ring
    Part Number: 502849801
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 10
    Piston Pin – Part Number: 510916901
    Piston Pin
    Part Number: 510916901
      In Stock
    $12.72
  • 11
    Piston – Part Number: 5216362-01
    Piston
    Part Number: 5216362-01
      No Longer Available
  • 12
    Washer – Part Number: 513622401
    Washer
    Part Number: 513622401
      No Longer Available
  • 13
    Bearing – Part Number: 502849901
    Bearing
    Part Number: 502849901
      In Stock
    $18.56
  • 14
    Gasket – Part Number: 521634301
    Gasket
    Part Number: 521634301
      No Longer Available
Fuel Tank
Fuel Tank Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Tank-Assembly – Part Number: 5216425-01
    Tank-Assembly
    Part Number: 5216425-01
      No Longer Available
  • 2
    Pipe-Comp – Part Number: 511472701
    Pipe-Comp
    Part Number: 511472701
      No Longer Available
  • 3
    Collar – Part Number: 505044501
    Collar
    Part Number: 505044501
      Special Order
    $6.16
  • 4
    Filter – Part Number: 506614601
    Filter
    Part Number: 506614601
      In Stock
    $10.77
  • 5
    Cap Assembly – Part Number: 505309601
    Cap Assembly
    Part Number: 505309601
      In Stock
    $18.56
  • 6
    Packing – Part Number: 506744301
    Packing
    Part Number: 506744301
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 7
    Holder Assembly – Part Number: 506615401
    Holder Assembly
    Part Number: 506615401
      No Longer Available
  • 8
    Filter – Part Number: 506746801
    Filter
    Part Number: 506746801
      In Stock
    $8.39
  • 9
    Stopper – Part Number: 506745801
    Stopper
    Part Number: 506745801
      Special Order
    $6.16
  • 10
    Bolt – Part Number: 521517001
    Bolt
    Part Number: 521517001
      No Longer Available
  • 11
    Guard.Tank – Part Number: 510173401
    Guard.Tank
    Part Number: 510173401
      No Longer Available
Handle
Handle Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Handle Loop – Part Number: 544101004
    Handle Loop
    Part Number: 544101004
      Special Order
    $53.50
  • 2
    Block.Spacing – Part Number: 544101101
    Block.Spacing
    Part Number: 544101101
      Special Order
    $6.20
  • 3
    Nut – Part Number: 502197101
    Nut
    Part Number: 502197101
      In Stock
    $7.73
  • 4
    Screw – Part Number: 725237851
    Screw
    Part Number: 725237851
      Special Order
    $7.73
  • 5
    Handle Extension – Part Number: 503997804
    Handle Extension
    Part Number: 503997804
      In Stock
    $27.85
  • 6
    Screw – Part Number: 521517901
    Screw
    Part Number: 521517901
      Special Order
    $6.16
Ignition System
Ignition System Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Coil-Assy – Part Number: 521648701
    Coil-Assy
    Part Number: 521648701
      No Longer Available
  • 2
    Cap – Part Number: 521610001
    Cap
    Part Number: 521610001
      Special Order
    $10.84
  • 3
    Spring – Part Number: 505298901
    Spring
    Part Number: 505298901
      Special Order
    $6.16
  • 4
    Bolt – Part Number: 521860901
    Bolt
    Part Number: 521860901
      No Longer Available
  • 5
    Spacer – Part Number: 504118601
    Spacer
    Part Number: 504118601
      Special Order
    $6.16
  • 6
    Rotor – Part Number: 521647901
    Rotor
    Part Number: 521647901
      No Longer Available
  • 7
    Nut – Part Number: 513241901
    Nut
    Part Number: 513241901
      On Order
    $7.31
  • 8
    Cord-Comp – Part Number: 5217457-01
    Cord-Comp
    Part Number: 5217457-01
      No Longer Available
Muffler
Muffler Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Bolt – Part Number: 521517301
    Bolt
    Part Number: 521517301
      No Longer Available
  • 2
    Bolt – Part Number: 515391301
    Bolt
    Part Number: 515391301
      Special Order
    $6.16
  • 3
    Muffler – Part Number: 521635301
    Muffler
    Part Number: 521635301
      No Longer Available
  • 4
    Gasket – Part Number: 5216466-01
    Gasket
    Part Number: 5216466-01
      No Longer Available
  • 5
    Plate – Part Number: 525431701
    Plate
    Part Number: 525431701
      No Longer Available
Shaft
Shaft Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Hanger-Assy – Part Number: 521668001
    Hanger-Assy
    Part Number: 521668001
      No Longer Available
  • 2
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      In Stock
    $6.17
  • 3
    Pipe-Comp – Part Number: 521660801
    Pipe-Comp
    Part Number: 521660801
      No Longer Available
  • 4
    Label – Part Number: 589295101
    Label
    Part Number: 589295101
      Special Order
    $10.84
  • 5
    Shaft – Part Number: 511582201
    Shaft
    Part Number: 511582201
      No Longer Available
  • 6
    Joint-Comp – Part Number: 5216610-01
    Joint-Comp
    Part Number: 5216610-01
      No Longer Available
Starter
Starter Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Pulley-Assy – Part Number: 521648001
    Pulley-Assy
    Part Number: 521648001
      No Longer Available
  • 2
    E-Clip – Part Number: 513167701
    E-Clip
    Part Number: 513167701
      Special Order
    $6.16
  • 3
    Spring – Part Number: 521638401
    Spring
    Part Number: 521638401
      No Longer Available
  • 4
    Pawl – Part Number: 5254324-01
    Pawl
    Part Number: 5254324-01
      No Longer Available
  • 5
    Starter Assy – Part Number: 525432001
    Starter Assy
    Part Number: 525432001
      No Longer Available
  • 6
    Screw – Part Number: 5254323-01
    Screw
    Part Number: 5254323-01
      No Longer Available
  • 7
    Plate – Part Number: 5254322-01
    Plate
    Part Number: 5254322-01
      No Longer Available
  • 8
    Spring – Part Number: 521638001
    Spring
    Part Number: 521638001
      No Longer Available
  • 9
    Reel – Part Number: 521648101
    Reel
    Part Number: 521648101
      No Longer Available
  • 10
    Rope – Part Number: 521637701
    Rope
    Part Number: 521637701
      No Longer Available
  • 11
    Spring – Part Number: 521637401
    Spring
    Part Number: 521637401
      No Longer Available
  • 12
    Knob – Part Number: 521617901
    Knob
    Part Number: 521617901
      Special Order
    $18.56
  • 13
    Bolt Torx – Part Number: 506745601
    Bolt Torx
    Part Number: 506745601
      In Stock
    Minimum Quantity of 2 required
    $6.16
Throttle Controls
Throttle Controls Diagram and Parts List for 20091400001-20113200000 Husqvarna Brush Cutter
  • 1
    Throttle Control – Part Number: 5253144-01
    Throttle Control
    Part Number: 5253144-01
      No Longer Available
  • 2
    Bolt Torx M5xl20 T27 – Part Number: 506689001
    Bolt Torx M5xl20 T27
    Part Number: 506689001
      In Stock
    $6.17
  • 3
    Absorber – Part Number: 521667701
    Absorber
    Part Number: 521667701
      No Longer Available
  • 4
    Holder – Part Number: 5254186-01
    Holder
    Part Number: 5254186-01
      No Longer Available
  • 5
    Holder – Part Number: 5254187-01
    Holder
    Part Number: 5254187-01
      No Longer Available
  • 6
    SWITCH – Part Number: 521851601
    SWITCH
    Part Number: 521851601
      In Stock
    $18.56
  • 7
    Lever-S – Part Number: 5216673-01
    Lever-S
    Part Number: 5216673-01
      No Longer Available
  • 8
    Spring – Part Number: 521667201
    Spring
    Part Number: 521667201
      No Longer Available
  • 9
    Lever – Part Number: 5216670-01
    Lever
    Part Number: 5216670-01
      No Longer Available
  • 10
    Spring – Part Number: 511591801
    Spring
    Part Number: 511591801
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 11
    Lever – Part Number: 5216676-01
    Lever
    Part Number: 5216676-01
      No Longer Available
  • 12
    Screw – Part Number: 521517901
    Screw
    Part Number: 521517901
      Special Order
    $6.16
  • 13
    Body-L – Part Number: 5216666-01
    Body-L
    Part Number: 5216666-01
      No Longer Available
  • 14
    Body-R – Part Number: 5216662-01
    Body-R
    Part Number: 5216662-01
      No Longer Available
  • 15
    Cord – Part Number: 5254189-01
    Cord
    Part Number: 5254189-01
      No Longer Available
  • 16
    Cable – Part Number: 5254188-01
    Cable
    Part Number: 5254188-01
      No Longer Available
  • 17
    Tube – Part Number: 5215244-01
    Tube
    Part Number: 5215244-01
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
