Default Diagram and Parts List for Type 1 DeWALT Boring Machine
Default

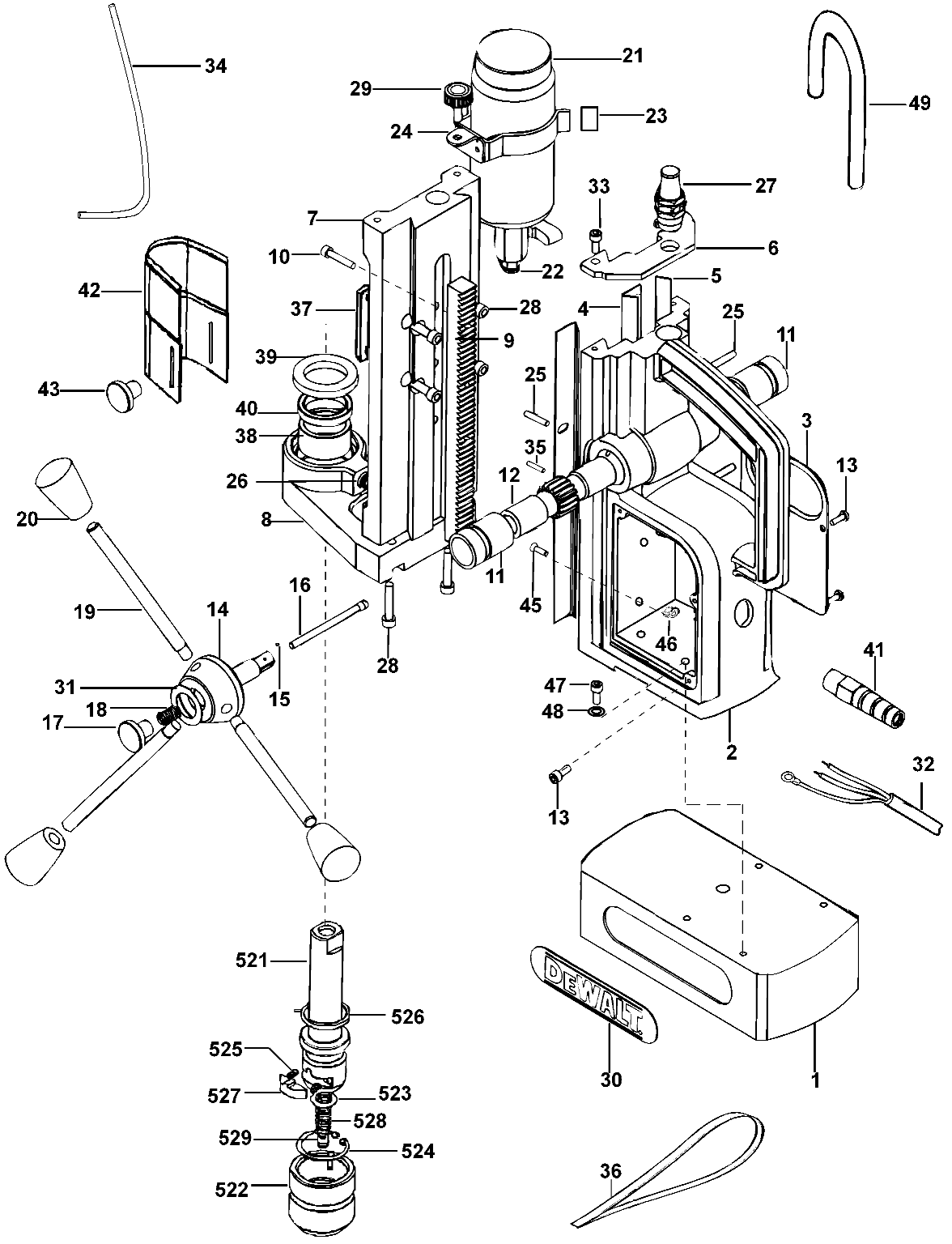

Default 2 Diagram and Parts List for Type 1 DeWALT Boring Machine
Default 2

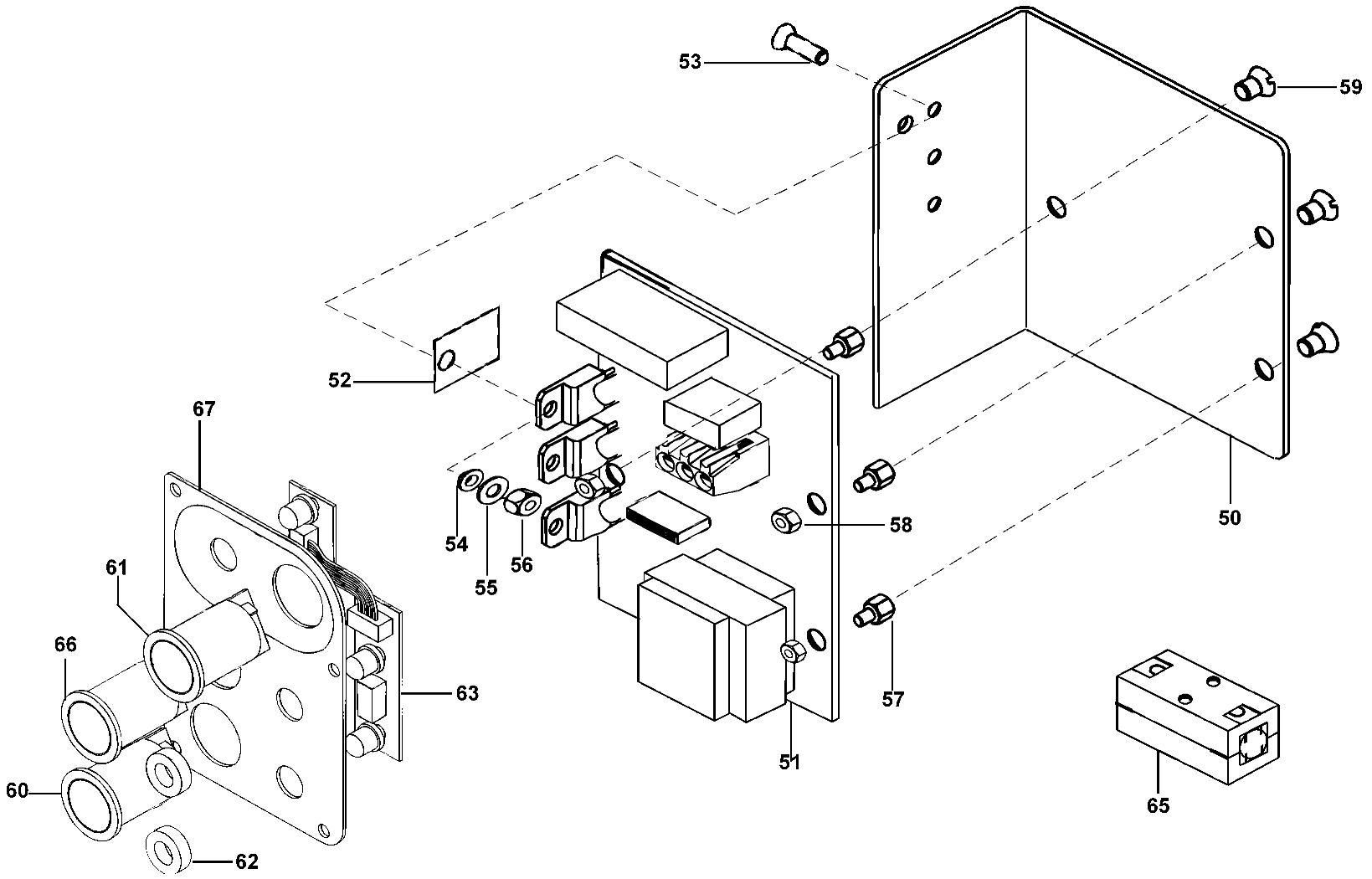

Default 3 Diagram and Parts List for Type 1 DeWALT Boring Machine
Default 3
Previous Showing All Parts Next
Default

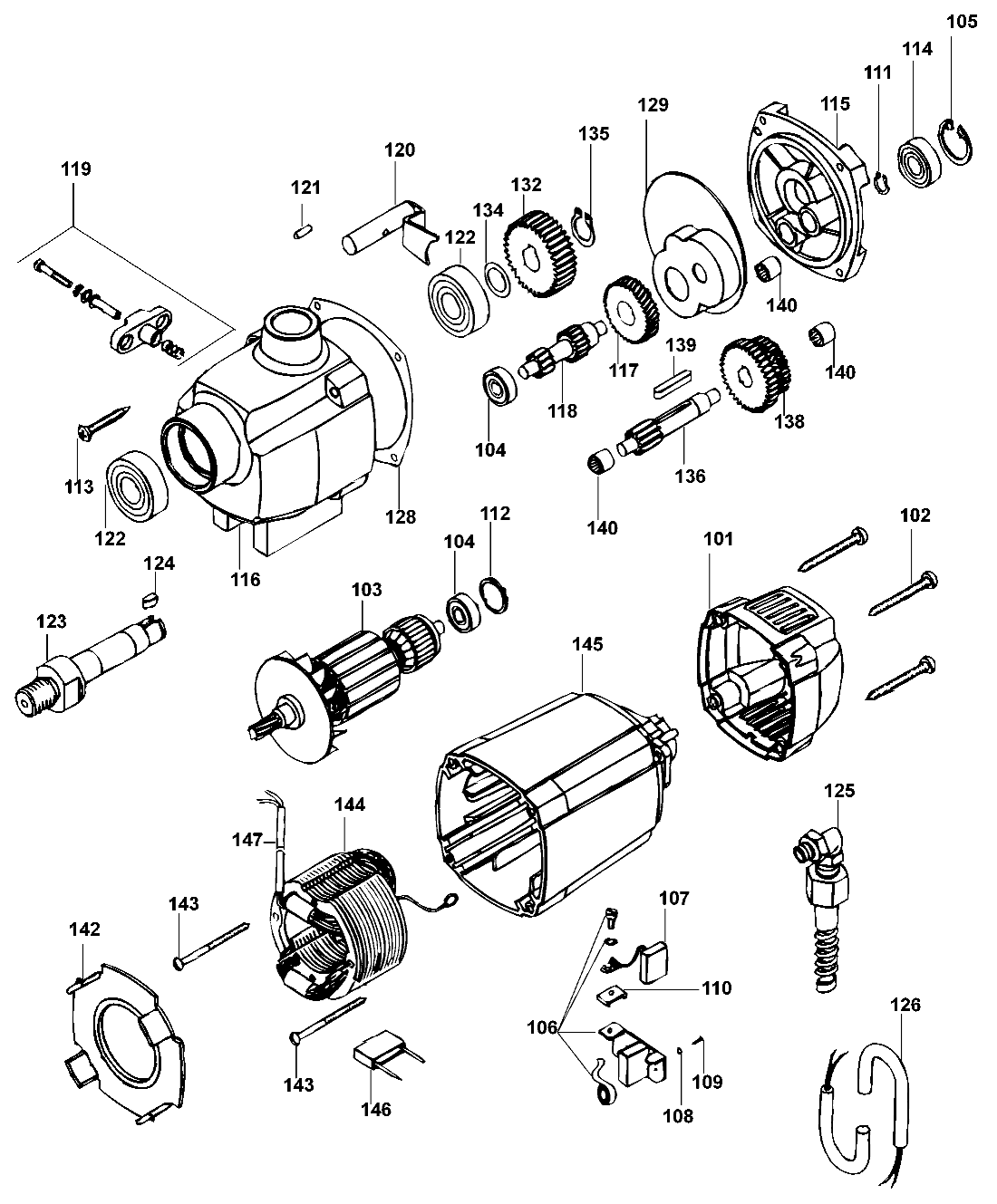

Default Diagram and Parts List for Type 1 DeWALT Boring Machine
  • 1
    ELECTRO MAGNET – Part Number: 596930-00
    ELECTRO MAGNET
    Part Number: 596930-00
      No Longer Available
  • 2
    HOUSING – Part Number: 596931-00
    HOUSING
    Part Number: 596931-00
      No Longer Available
  • 3
    COVER PLATE – Part Number: 5140090-52
    COVER PLATE
    Part Number: 5140090-52
      No Longer Available
  • 4
    GUIDE – Part Number: 596935-00
    GUIDE
    Part Number: 596935-00
      No Longer Available
  • 5
    GLIDE STRIP – Part Number: 596936-00
    GLIDE STRIP
    Part Number: 596936-00
      No Longer Available
  • 6
    PLATE – Part Number: 596937-00
    PLATE
    Part Number: 596937-00
      No Longer Available
  • 7
    SLIDER – Part Number: 596938-00
    SLIDER
    Part Number: 596938-00
      No Longer Available
  • 8
    SUPPORT BRACKET – Part Number: 596939-00
    SUPPORT BRACKET
    Part Number: 596939-00
      No Longer Available
  • 9
    RACK – Part Number: 596940-00
    RACK
    Part Number: 596940-00
      No Longer Available
  • 10
    SCREW – Part Number: 596941-00
    SCREW
    Part Number: 596941-00
      No Longer Available
  • 11
    BUSH – Part Number: 596942-00
    BUSH
    Part Number: 596942-00
      No Longer Available
  • 12
    PINION – Part Number: 596943-00
    PINION
    Part Number: 596943-00
      No Longer Available
  • 13
    SCREW – Part Number: 596944-00
    SCREW
    Part Number: 596944-00
      No Longer Available
  • 14
    HUB – Part Number: 596945-00
    HUB
    Part Number: 596945-00
      No Longer Available
  • 15
    BALL – Part Number: 596946-00
    BALL
    Part Number: 596946-00
      No Longer Available
  • 16
    PUSH ROD – Part Number: 596947-00
    PUSH ROD
    Part Number: 596947-00
      No Longer Available
  • 17
    LOCK KNOB – Part Number: 596948-00
    LOCK KNOB
    Part Number: 596948-00
      No Longer Available
  • 18
    COMPRESSION SPRING – Part Number: 596949-00
    COMPRESSION SPRING
    Part Number: 596949-00
      No Longer Available
  • 19
    HANDLE – Part Number: 596950-00
    HANDLE
    Part Number: 596950-00
      No Longer Available
  • 20
    END CAP – Part Number: 596951-00
    END CAP
    Part Number: 596951-00
      No Longer Available
  • 21
    TANK – Part Number: 596952-00
    TANK
    Part Number: 596952-00
      No Longer Available
  • 22
    INSERT – Part Number: 596953-00
    INSERT
    Part Number: 596953-00
      No Longer Available
  • 23
    CLIP – Part Number: 596954-00
    CLIP
    Part Number: 596954-00
      No Longer Available
  • 24
    BRACKET ASSY – Part Number: 1004016-00
    BRACKET ASSY
    Part Number: 1004016-00
      No Longer Available
  • 25
    GRUB SCREW – Part Number: 596956-00
    GRUB SCREW
    Part Number: 596956-00
      No Longer Available
  • 26
    INSERT – Part Number: 596957-00
    INSERT
    Part Number: 596957-00
      No Longer Available
  • 27
    GLAND – Part Number: 596958-00
    GLAND
    Part Number: 596958-00
      No Longer Available
  • 28
    SCREW – Part Number: 596959-00
    SCREW
    Part Number: 596959-00
      No Longer Available
  • 29
    THUMBSCREW – Part Number: 596960-00
    THUMBSCREW
    Part Number: 596960-00
      No Longer Available
  • 30
    BRAND LABEL – Part Number: 596961-00
    BRAND LABEL
    Part Number: 596961-00
      No Longer Available
  • 31
    LABEL – Part Number: 596962-00
    LABEL
    Part Number: 596962-00
      No Longer Available
  • 32
    CABLE & PLUG – Part Number: 5140090-53
    CABLE & PLUG
    Part Number: 5140090-53
      No Longer Available
  • 33
    SCREW – Part Number: 596966-00
    SCREW
    Part Number: 596966-00
      No Longer Available
  • 34
    TUBE – Part Number: 596967-00
    TUBE
    Part Number: 596967-00
      No Longer Available
  • 35
    PIN, SPIROL – Part Number: 596968-00
    PIN, SPIROL
    Part Number: 596968-00
      No Longer Available
  • 36
    STRAP – Part Number: 597020-00
    STRAP
    Part Number: 597020-00
      No Longer Available
  • 37
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 38
    BEARING BUSH – Part Number: 596972-00
    BEARING BUSH
    Part Number: 596972-00
      No Longer Available
  • 39
    SEAL – Part Number: 596973-00
    SEAL
    Part Number: 596973-00
      No Longer Available
  • 40
    SEAL – Part Number: 596974-00
    SEAL
    Part Number: 596974-00
      No Longer Available
  • 41
    GLAND – Part Number: 596975-00
    GLAND
    Part Number: 596975-00
      No Longer Available
  • 42
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 43
    THUMBSCREW – Part Number: 596977-00
    THUMBSCREW
    Part Number: 596977-00
      No Longer Available
  • 45
    SCREW – Part Number: 597006-00
    SCREW
    Part Number: 597006-00
      No Longer Available
  • 46
    NUT – Part Number: 597007-00
    NUT
    Part Number: 597007-00
      No Longer Available
  • 47
    SCREW – Part Number: 597008-00
    SCREW
    Part Number: 597008-00
      No Longer Available
  • 48
    SPRING WASHER – Part Number: 597009-00
    SPRING WASHER
    Part Number: 597009-00
      No Longer Available
  • 49
    SLEEVE – Part Number: 596934-00
    SLEEVE
    Part Number: 596934-00
      No Longer Available
  • 50
    SUPPORT PLATE – Part Number: 596978-00
    SUPPORT PLATE
    Part Number: 596978-00
      No Longer Available
  • 51
    PCB – Part Number: 596989-00
    PCB
    Part Number: 596989-00
      No Longer Available
  • 52
    HEATSINK – Part Number: 596990-00
    HEATSINK
    Part Number: 596990-00
      No Longer Available
  • 53
    SCREW – Part Number: 596991-00
    SCREW
    Part Number: 596991-00
      No Longer Available
  • 54
    BUSH – Part Number: 596992-00
    BUSH
    Part Number: 596992-00
      No Longer Available
  • 55
    WASHER – Part Number: 596993-00
    WASHER
    Part Number: 596993-00
      No Longer Available
  • 56
    NUT – Part Number: 596994-00
    NUT
    Part Number: 596994-00
      No Longer Available
  • 57
    SUPPORT – Part Number: 596995-00
    SUPPORT
    Part Number: 596995-00
      No Longer Available
  • 58
    NUT – Part Number: 596996-00
    NUT
    Part Number: 596996-00
      No Longer Available
  • 59
    SCREW – Part Number: 596997-00
    SCREW
    Part Number: 596997-00
      No Longer Available
  • 60
    SWITCH – Part Number: 596998-00
    SWITCH
    Part Number: 596998-00
      No Longer Available
  • 61
    SWITCH – Part Number: 596999-00
    SWITCH
    Part Number: 596999-00
      No Longer Available
  • 62
    GROMMET – Part Number: 597000-00
    GROMMET
    Part Number: 597000-00
      No Longer Available
  • 63
    NEON – Part Number: 597001-00
    NEON
    Part Number: 597001-00
      No Longer Available
  • 65
    SUPPRESSOR – Part Number: 597003-00
    SUPPRESSOR
    Part Number: 597003-00
      No Longer Available
  • 66
    SWITCH – Part Number: 597004-00
    SWITCH
    Part Number: 597004-00
      No Longer Available
  • 67
    COVER PLATE – Part Number: 597005-00
    COVER PLATE
    Part Number: 597005-00
      No Longer Available
  • 70
    KIT – Part Number: 1002874-00
    KIT
    Part Number: 1002874-00
      No Longer Available
  • 101
    BRUSH COVER – Part Number: 596818-00
    BRUSH COVER
    Part Number: 596818-00
      No Longer Available
  • 102
    SCREW – Part Number: 596819-00
    SCREW
    Part Number: 596819-00
      No Longer Available
  • 103
    ARMATURE – Part Number: 596820-00
    ARMATURE
    Part Number: 596820-00
      No Longer Available
  • 104
    BEARING – Part Number: 596822-00
    BEARING
    Part Number: 596822-00
      No Longer Available
  • 105
    CLIP – Part Number: 596823-00
    CLIP
    Part Number: 596823-00
      No Longer Available
  • 106
    BRUSH HOLDER – Part Number: 596824-00
    BRUSH HOLDER
    Part Number: 596824-00
      No Longer Available
  • 107
    BRUSH PAIR KIT – Part Number: 596825-00
    BRUSH PAIR KIT
    Part Number: 596825-00
      No Longer Available
  • 108
    WASHER – Part Number: 596826-00
    WASHER
    Part Number: 596826-00
      No Longer Available
  • 109
    SCREW – Part Number: 596827-00
    SCREW
    Part Number: 596827-00
      No Longer Available
  • 110
    CONTACT PLATE – Part Number: 596828-00
    CONTACT PLATE
    Part Number: 596828-00
      No Longer Available
  • 111
    CIRCLIP – Part Number: 596829-00
    CIRCLIP
    Part Number: 596829-00
      No Longer Available
  • 112
    O RING – Part Number: 596830-00
    O RING
    Part Number: 596830-00
      No Longer Available
  • 113
    SCREW – Part Number: 596831-00
    SCREW
    Part Number: 596831-00
      No Longer Available
  • 114
    BEARING – Part Number: 596832-00
    BEARING
    Part Number: 596832-00
      No Longer Available
  • 115
    GEAR CASE COVER – Part Number: 596833-00
    GEAR CASE COVER
    Part Number: 596833-00
      No Longer Available
  • 116
    GEARCASE – Part Number: 596834-00
    GEARCASE
    Part Number: 596834-00
      No Longer Available
  • 117
    GEAR – Part Number: 596835-00
    GEAR
    Part Number: 596835-00
      No Longer Available
  • 118
    INTERSHAFT – Part Number: 596836-00
    INTERSHAFT
    Part Number: 596836-00
      No Longer Available
  • 119
    CHANGE LEVER – Part Number: 596837-00
    CHANGE LEVER
    Part Number: 596837-00
      No Longer Available
  • 120
    LEVER – Part Number: 596838-00
    LEVER
    Part Number: 596838-00
      No Longer Available
  • 121
    PIN – Part Number: 596839-00
    PIN
    Part Number: 596839-00
      No Longer Available
  • 122
    BEARING – Part Number: 596840-00
    BEARING
    Part Number: 596840-00
      No Longer Available
  • 123
    SPINDLE – Part Number: 596841-00
    SPINDLE
    Part Number: 596841-00
      No Longer Available
  • 124
    KEY – Part Number: 596842-00
    KEY
    Part Number: 596842-00
      No Longer Available
  • 125
    PROTECTOR – Part Number: 596843-00
    PROTECTOR
    Part Number: 596843-00
      No Longer Available
  • 126
    CABLE – Part Number: 596844-00
    CABLE
    Part Number: 596844-00
      No Longer Available
  • 128
    GASKET – Part Number: 596845-00
    GASKET
    Part Number: 596845-00
      No Longer Available
  • 129
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 132
    GEAR – Part Number: 596847-00
    GEAR
    Part Number: 596847-00
      No Longer Available
  • 134
    SHIM – Part Number: 596848-00
    SHIM
    Part Number: 596848-00
      No Longer Available
  • 135
    CIRCLIP – Part Number: 596849-00
    CIRCLIP
    Part Number: 596849-00
      No Longer Available
  • 136
    SHAFT – Part Number: 596850-00
    SHAFT
    Part Number: 596850-00
      No Longer Available
  • 138
    GEAR ASSY. – Part Number: 596851-00
    GEAR ASSY.
    Part Number: 596851-00
      No Longer Available
  • 139
    KEY – Part Number: 596852-00
    KEY
    Part Number: 596852-00
      No Longer Available
  • 140
    NEEDLE BEARING – Part Number: 596853-00
    NEEDLE BEARING
    Part Number: 596853-00
      No Longer Available
  • 142
    FAN BAFFLE – Part Number: 596854-00
    FAN BAFFLE
    Part Number: 596854-00
      No Longer Available
  • 143
    SCREW – Part Number: 596855-00
    SCREW
    Part Number: 596855-00
      No Longer Available
  • 144
    FIELD – Part Number: 596856-00
    FIELD
    Part Number: 596856-00
      No Longer Available
  • 145
    MOTOR HOUSING – Part Number: 596858-00
    MOTOR HOUSING
    Part Number: 596858-00
      No Longer Available
  • 146
    SUPPRESSOR – Part Number: 596859-00
    SUPPRESSOR
    Part Number: 596859-00
      No Longer Available
  • 147
    SLEEVE – Part Number: 596860-00
    SLEEVE
    Part Number: 596860-00
      No Longer Available
  • 521
    SUPPORT PLATE – Part Number: 596978-00
    SUPPORT PLATE
    Part Number: 596978-00
      No Longer Available
  • 522
    COLLAR – Part Number: 596979-00
    COLLAR
    Part Number: 596979-00
      No Longer Available
  • 523
    O RING – Part Number: 596980-00
    O RING
    Part Number: 596980-00
      No Longer Available
  • 524
    CIRCLIP – Part Number: 596981-00
    CIRCLIP
    Part Number: 596981-00
      No Longer Available
  • 525
    SPRING – Part Number: 596982-00
    SPRING
    Part Number: 596982-00
      No Longer Available
  • 526
    COMPRESSION SPRING – Part Number: 596983-00
    COMPRESSION SPRING
    Part Number: 596983-00
      No Longer Available
  • 527
    LOCING DEVICE – Part Number: 596984-00
    LOCING DEVICE
    Part Number: 596984-00
      No Longer Available
  • 528
    COMPRESSION SPRING – Part Number: 596985-00
    COMPRESSION SPRING
    Part Number: 596985-00
      No Longer Available
  • 529
    PLUG – Part Number: 596986-00
    PLUG
    Part Number: 596986-00
      No Longer Available
  • 530
    SPANNER SPECIAL – Part Number: 1004117-00
    SPANNER SPECIAL
    Part Number: 1004117-00
      No Longer Available
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
Default 2
Default 2 Diagram and Parts List for Type 1 DeWALT Boring Machine
  • 1
    ELECTRO MAGNET – Part Number: 596930-00
    ELECTRO MAGNET
    Part Number: 596930-00
      No Longer Available
  • 2
    HOUSING – Part Number: 596931-00
    HOUSING
    Part Number: 596931-00
      No Longer Available
  • 3
    COVER PLATE – Part Number: 5140090-52
    COVER PLATE
    Part Number: 5140090-52
      No Longer Available
  • 4
    GUIDE – Part Number: 596935-00
    GUIDE
    Part Number: 596935-00
      No Longer Available
  • 5
    GLIDE STRIP – Part Number: 596936-00
    GLIDE STRIP
    Part Number: 596936-00
      No Longer Available
  • 6
    PLATE – Part Number: 596937-00
    PLATE
    Part Number: 596937-00
      No Longer Available
  • 7
    SLIDER – Part Number: 596938-00
    SLIDER
    Part Number: 596938-00
      No Longer Available
  • 8
    SUPPORT BRACKET – Part Number: 596939-00
    SUPPORT BRACKET
    Part Number: 596939-00
      No Longer Available
  • 9
    RACK – Part Number: 596940-00
    RACK
    Part Number: 596940-00
      No Longer Available
  • 10
    SCREW – Part Number: 596941-00
    SCREW
    Part Number: 596941-00
      No Longer Available
  • 11
    BUSH – Part Number: 596942-00
    BUSH
    Part Number: 596942-00
      No Longer Available
  • 12
    PINION – Part Number: 596943-00
    PINION
    Part Number: 596943-00
      No Longer Available
  • 13
    SCREW – Part Number: 596944-00
    SCREW
    Part Number: 596944-00
      No Longer Available
  • 14
    HUB – Part Number: 596945-00
    HUB
    Part Number: 596945-00
      No Longer Available
  • 15
    BALL – Part Number: 596946-00
    BALL
    Part Number: 596946-00
      No Longer Available
  • 16
    PUSH ROD – Part Number: 596947-00
    PUSH ROD
    Part Number: 596947-00
      No Longer Available
  • 17
    LOCK KNOB – Part Number: 596948-00
    LOCK KNOB
    Part Number: 596948-00
      No Longer Available
  • 18
    COMPRESSION SPRING – Part Number: 596949-00
    COMPRESSION SPRING
    Part Number: 596949-00
      No Longer Available
  • 19
    HANDLE – Part Number: 596950-00
    HANDLE
    Part Number: 596950-00
      No Longer Available
  • 20
    END CAP – Part Number: 596951-00
    END CAP
    Part Number: 596951-00
      No Longer Available
  • 21
    TANK – Part Number: 596952-00
    TANK
    Part Number: 596952-00
      No Longer Available
  • 22
    INSERT – Part Number: 596953-00
    INSERT
    Part Number: 596953-00
      No Longer Available
  • 23
    CLIP – Part Number: 596954-00
    CLIP
    Part Number: 596954-00
      No Longer Available
  • 24
    BRACKET ASSY – Part Number: 1004016-00
    BRACKET ASSY
    Part Number: 1004016-00
      No Longer Available
  • 25
    GRUB SCREW – Part Number: 596956-00
    GRUB SCREW
    Part Number: 596956-00
      No Longer Available
  • 26
    INSERT – Part Number: 596957-00
    INSERT
    Part Number: 596957-00
      No Longer Available
  • 27
    GLAND – Part Number: 596958-00
    GLAND
    Part Number: 596958-00
      No Longer Available
  • 28
    SCREW – Part Number: 596959-00
    SCREW
    Part Number: 596959-00
      No Longer Available
  • 29
    THUMBSCREW – Part Number: 596960-00
    THUMBSCREW
    Part Number: 596960-00
      No Longer Available
  • 30
    BRAND LABEL – Part Number: 596961-00
    BRAND LABEL
    Part Number: 596961-00
      No Longer Available
  • 31
    LABEL – Part Number: 596962-00
    LABEL
    Part Number: 596962-00
      No Longer Available
  • 32
    CABLE & PLUG – Part Number: 5140090-53
    CABLE & PLUG
    Part Number: 5140090-53
      No Longer Available
  • 33
    SCREW – Part Number: 596966-00
    SCREW
    Part Number: 596966-00
      No Longer Available
  • 34
    TUBE – Part Number: 596967-00
    TUBE
    Part Number: 596967-00
      No Longer Available
  • 35
    PIN, SPIROL – Part Number: 596968-00
    PIN, SPIROL
    Part Number: 596968-00
      No Longer Available
  • 36
    STRAP – Part Number: 597020-00
    STRAP
    Part Number: 597020-00
      No Longer Available
  • 37
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 38
    BEARING BUSH – Part Number: 596972-00
    BEARING BUSH
    Part Number: 596972-00
      No Longer Available
  • 39
    SEAL – Part Number: 596973-00
    SEAL
    Part Number: 596973-00
      No Longer Available
  • 40
    SEAL – Part Number: 596974-00
    SEAL
    Part Number: 596974-00
      No Longer Available
  • 41
    GLAND – Part Number: 596975-00
    GLAND
    Part Number: 596975-00
      No Longer Available
  • 42
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 43
    THUMBSCREW – Part Number: 596977-00
    THUMBSCREW
    Part Number: 596977-00
      No Longer Available
  • 45
    SCREW – Part Number: 597006-00
    SCREW
    Part Number: 597006-00
      No Longer Available
  • 46
    NUT – Part Number: 597007-00
    NUT
    Part Number: 597007-00
      No Longer Available
  • 47
    SCREW – Part Number: 597008-00
    SCREW
    Part Number: 597008-00
      No Longer Available
  • 48
    SPRING WASHER – Part Number: 597009-00
    SPRING WASHER
    Part Number: 597009-00
      No Longer Available
  • 49
    SLEEVE – Part Number: 596934-00
    SLEEVE
    Part Number: 596934-00
      No Longer Available
  • 50
    SUPPORT PLATE – Part Number: 596978-00
    SUPPORT PLATE
    Part Number: 596978-00
      No Longer Available
  • 51
    PCB – Part Number: 596989-00
    PCB
    Part Number: 596989-00
      No Longer Available
  • 52
    HEATSINK – Part Number: 596990-00
    HEATSINK
    Part Number: 596990-00
      No Longer Available
  • 53
    SCREW – Part Number: 596991-00
    SCREW
    Part Number: 596991-00
      No Longer Available
  • 54
    BUSH – Part Number: 596992-00
    BUSH
    Part Number: 596992-00
      No Longer Available
  • 55
    WASHER – Part Number: 596993-00
    WASHER
    Part Number: 596993-00
      No Longer Available
  • 56
    NUT – Part Number: 596994-00
    NUT
    Part Number: 596994-00
      No Longer Available
  • 57
    SUPPORT – Part Number: 596995-00
    SUPPORT
    Part Number: 596995-00
      No Longer Available
  • 58
    NUT – Part Number: 596996-00
    NUT
    Part Number: 596996-00
      No Longer Available
  • 59
    SCREW – Part Number: 596997-00
    SCREW
    Part Number: 596997-00
      No Longer Available
  • 60
    SWITCH – Part Number: 596998-00
    SWITCH
    Part Number: 596998-00
      No Longer Available
  • 61
    SWITCH – Part Number: 596999-00
    SWITCH
    Part Number: 596999-00
      No Longer Available
  • 62
    GROMMET – Part Number: 597000-00
    GROMMET
    Part Number: 597000-00
      No Longer Available
  • 63
    NEON – Part Number: 597001-00
    NEON
    Part Number: 597001-00
      No Longer Available
  • 65
    SUPPRESSOR – Part Number: 597003-00
    SUPPRESSOR
    Part Number: 597003-00
      No Longer Available
  • 66
    SWITCH – Part Number: 597004-00
    SWITCH
    Part Number: 597004-00
      No Longer Available
  • 67
    COVER PLATE – Part Number: 597005-00
    COVER PLATE
    Part Number: 597005-00
      No Longer Available
  • 70
    KIT – Part Number: 1002874-00
    KIT
    Part Number: 1002874-00
      No Longer Available
  • 101
    BRUSH COVER – Part Number: 596818-00
    BRUSH COVER
    Part Number: 596818-00
      No Longer Available
  • 102
    SCREW – Part Number: 596819-00
    SCREW
    Part Number: 596819-00
      No Longer Available
  • 103
    ARMATURE – Part Number: 596820-00
    ARMATURE
    Part Number: 596820-00
      No Longer Available
  • 104
    BEARING – Part Number: 596822-00
    BEARING
    Part Number: 596822-00
      No Longer Available
  • 105
    CLIP – Part Number: 596823-00
    CLIP
    Part Number: 596823-00
      No Longer Available
  • 106
    BRUSH HOLDER – Part Number: 596824-00
    BRUSH HOLDER
    Part Number: 596824-00
      No Longer Available
  • 107
    BRUSH PAIR KIT – Part Number: 596825-00
    BRUSH PAIR KIT
    Part Number: 596825-00
      No Longer Available
  • 108
    WASHER – Part Number: 596826-00
    WASHER
    Part Number: 596826-00
      No Longer Available
  • 109
    SCREW – Part Number: 596827-00
    SCREW
    Part Number: 596827-00
      No Longer Available
  • 110
    CONTACT PLATE – Part Number: 596828-00
    CONTACT PLATE
    Part Number: 596828-00
      No Longer Available
  • 111
    CIRCLIP – Part Number: 596829-00
    CIRCLIP
    Part Number: 596829-00
      No Longer Available
  • 112
    O RING – Part Number: 596830-00
    O RING
    Part Number: 596830-00
      No Longer Available
  • 113
    SCREW – Part Number: 596831-00
    SCREW
    Part Number: 596831-00
      No Longer Available
  • 114
    BEARING – Part Number: 596832-00
    BEARING
    Part Number: 596832-00
      No Longer Available
  • 115
    GEAR CASE COVER – Part Number: 596833-00
    GEAR CASE COVER
    Part Number: 596833-00
      No Longer Available
  • 116
    GEARCASE – Part Number: 596834-00
    GEARCASE
    Part Number: 596834-00
      No Longer Available
  • 117
    GEAR – Part Number: 596835-00
    GEAR
    Part Number: 596835-00
      No Longer Available
  • 118
    INTERSHAFT – Part Number: 596836-00
    INTERSHAFT
    Part Number: 596836-00
      No Longer Available
  • 119
    CHANGE LEVER – Part Number: 596837-00
    CHANGE LEVER
    Part Number: 596837-00
      No Longer Available
  • 120
    LEVER – Part Number: 596838-00
    LEVER
    Part Number: 596838-00
      No Longer Available
  • 121
    PIN – Part Number: 596839-00
    PIN
    Part Number: 596839-00
      No Longer Available
  • 122
    BEARING – Part Number: 596840-00
    BEARING
    Part Number: 596840-00
      No Longer Available
  • 123
    SPINDLE – Part Number: 596841-00
    SPINDLE
    Part Number: 596841-00
      No Longer Available
  • 124
    KEY – Part Number: 596842-00
    KEY
    Part Number: 596842-00
      No Longer Available
  • 125
    PROTECTOR – Part Number: 596843-00
    PROTECTOR
    Part Number: 596843-00
      No Longer Available
  • 126
    CABLE – Part Number: 596844-00
    CABLE
    Part Number: 596844-00
      No Longer Available
  • 128
    GASKET – Part Number: 596845-00
    GASKET
    Part Number: 596845-00
      No Longer Available
  • 129
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 132
    GEAR – Part Number: 596847-00
    GEAR
    Part Number: 596847-00
      No Longer Available
  • 134
    SHIM – Part Number: 596848-00
    SHIM
    Part Number: 596848-00
      No Longer Available
  • 135
    CIRCLIP – Part Number: 596849-00
    CIRCLIP
    Part Number: 596849-00
      No Longer Available
  • 136
    SHAFT – Part Number: 596850-00
    SHAFT
    Part Number: 596850-00
      No Longer Available
  • 138
    GEAR ASSY. – Part Number: 596851-00
    GEAR ASSY.
    Part Number: 596851-00
      No Longer Available
  • 139
    KEY – Part Number: 596852-00
    KEY
    Part Number: 596852-00
      No Longer Available
  • 140
    NEEDLE BEARING – Part Number: 596853-00
    NEEDLE BEARING
    Part Number: 596853-00
      No Longer Available
  • 142
    FAN BAFFLE – Part Number: 596854-00
    FAN BAFFLE
    Part Number: 596854-00
      No Longer Available
  • 143
    SCREW – Part Number: 596855-00
    SCREW
    Part Number: 596855-00
      No Longer Available
  • 144
    FIELD – Part Number: 596856-00
    FIELD
    Part Number: 596856-00
      No Longer Available
  • 145
    MOTOR HOUSING – Part Number: 596858-00
    MOTOR HOUSING
    Part Number: 596858-00
      No Longer Available
  • 146
    SUPPRESSOR – Part Number: 596859-00
    SUPPRESSOR
    Part Number: 596859-00
      No Longer Available
  • 147
    SLEEVE – Part Number: 596860-00
    SLEEVE
    Part Number: 596860-00
      No Longer Available
  • 521
    SUPPORT PLATE – Part Number: 596978-00
    SUPPORT PLATE
    Part Number: 596978-00
      No Longer Available
  • 522
    COLLAR – Part Number: 596979-00
    COLLAR
    Part Number: 596979-00
      No Longer Available
  • 523
    O RING – Part Number: 596980-00
    O RING
    Part Number: 596980-00
      No Longer Available
  • 524
    CIRCLIP – Part Number: 596981-00
    CIRCLIP
    Part Number: 596981-00
      No Longer Available
  • 525
    SPRING – Part Number: 596982-00
    SPRING
    Part Number: 596982-00
      No Longer Available
  • 526
    COMPRESSION SPRING – Part Number: 596983-00
    COMPRESSION SPRING
    Part Number: 596983-00
      No Longer Available
  • 527
    LOCING DEVICE – Part Number: 596984-00
    LOCING DEVICE
    Part Number: 596984-00
      No Longer Available
  • 528
    COMPRESSION SPRING – Part Number: 596985-00
    COMPRESSION SPRING
    Part Number: 596985-00
      No Longer Available
  • 529
    PLUG – Part Number: 596986-00
    PLUG
    Part Number: 596986-00
      No Longer Available
  • 530
    SPANNER SPECIAL – Part Number: 1004117-00
    SPANNER SPECIAL
    Part Number: 1004117-00
      No Longer Available
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95
Default 3
Default 3 Diagram and Parts List for Type 1 DeWALT Boring Machine
  • 1
    ELECTRO MAGNET – Part Number: 596930-00
    ELECTRO MAGNET
    Part Number: 596930-00
      No Longer Available
  • 2
    HOUSING – Part Number: 596931-00
    HOUSING
    Part Number: 596931-00
      No Longer Available
  • 3
    COVER PLATE – Part Number: 5140090-52
    COVER PLATE
    Part Number: 5140090-52
      No Longer Available
  • 4
    GUIDE – Part Number: 596935-00
    GUIDE
    Part Number: 596935-00
      No Longer Available
  • 5
    GLIDE STRIP – Part Number: 596936-00
    GLIDE STRIP
    Part Number: 596936-00
      No Longer Available
  • 6
    PLATE – Part Number: 596937-00
    PLATE
    Part Number: 596937-00
      No Longer Available
  • 7
    SLIDER – Part Number: 596938-00
    SLIDER
    Part Number: 596938-00
      No Longer Available
  • 8
    SUPPORT BRACKET – Part Number: 596939-00
    SUPPORT BRACKET
    Part Number: 596939-00
      No Longer Available
  • 9
    RACK – Part Number: 596940-00
    RACK
    Part Number: 596940-00
      No Longer Available
  • 10
    SCREW – Part Number: 596941-00
    SCREW
    Part Number: 596941-00
      No Longer Available
  • 11
    BUSH – Part Number: 596942-00
    BUSH
    Part Number: 596942-00
      No Longer Available
  • 12
    PINION – Part Number: 596943-00
    PINION
    Part Number: 596943-00
      No Longer Available
  • 13
    SCREW – Part Number: 596944-00
    SCREW
    Part Number: 596944-00
      No Longer Available
  • 14
    HUB – Part Number: 596945-00
    HUB
    Part Number: 596945-00
      No Longer Available
  • 15
    BALL – Part Number: 596946-00
    BALL
    Part Number: 596946-00
      No Longer Available
  • 16
    PUSH ROD – Part Number: 596947-00
    PUSH ROD
    Part Number: 596947-00
      No Longer Available
  • 17
    LOCK KNOB – Part Number: 596948-00
    LOCK KNOB
    Part Number: 596948-00
      No Longer Available
  • 18
    COMPRESSION SPRING – Part Number: 596949-00
    COMPRESSION SPRING
    Part Number: 596949-00
      No Longer Available
  • 19
    HANDLE – Part Number: 596950-00
    HANDLE
    Part Number: 596950-00
      No Longer Available
  • 20
    END CAP – Part Number: 596951-00
    END CAP
    Part Number: 596951-00
      No Longer Available
  • 21
    TANK – Part Number: 596952-00
    TANK
    Part Number: 596952-00
      No Longer Available
  • 22
    INSERT – Part Number: 596953-00
    INSERT
    Part Number: 596953-00
      No Longer Available
  • 23
    CLIP – Part Number: 596954-00
    CLIP
    Part Number: 596954-00
      No Longer Available
  • 24
    BRACKET ASSY – Part Number: 1004016-00
    BRACKET ASSY
    Part Number: 1004016-00
      No Longer Available
  • 25
    GRUB SCREW – Part Number: 596956-00
    GRUB SCREW
    Part Number: 596956-00
      No Longer Available
  • 26
    INSERT – Part Number: 596957-00
    INSERT
    Part Number: 596957-00
      No Longer Available
  • 27
    GLAND – Part Number: 596958-00
    GLAND
    Part Number: 596958-00
      No Longer Available
  • 28
    SCREW – Part Number: 596959-00
    SCREW
    Part Number: 596959-00
      No Longer Available
  • 29
    THUMBSCREW – Part Number: 596960-00
    THUMBSCREW
    Part Number: 596960-00
      No Longer Available
  • 30
    BRAND LABEL – Part Number: 596961-00
    BRAND LABEL
    Part Number: 596961-00
      No Longer Available
  • 31
    LABEL – Part Number: 596962-00
    LABEL
    Part Number: 596962-00
      No Longer Available
  • 32
    CABLE & PLUG – Part Number: 5140090-53
    CABLE & PLUG
    Part Number: 5140090-53
      No Longer Available
  • 33
    SCREW – Part Number: 596966-00
    SCREW
    Part Number: 596966-00
      No Longer Available
  • 34
    TUBE – Part Number: 596967-00
    TUBE
    Part Number: 596967-00
      No Longer Available
  • 35
    PIN, SPIROL – Part Number: 596968-00
    PIN, SPIROL
    Part Number: 596968-00
      No Longer Available
  • 36
    STRAP – Part Number: 597020-00
    STRAP
    Part Number: 597020-00
      No Longer Available
  • 37
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 38
    BEARING BUSH – Part Number: 596972-00
    BEARING BUSH
    Part Number: 596972-00
      No Longer Available
  • 39
    SEAL – Part Number: 596973-00
    SEAL
    Part Number: 596973-00
      No Longer Available
  • 40
    SEAL – Part Number: 596974-00
    SEAL
    Part Number: 596974-00
      No Longer Available
  • 41
    GLAND – Part Number: 596975-00
    GLAND
    Part Number: 596975-00
      No Longer Available
  • 42
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 43
    THUMBSCREW – Part Number: 596977-00
    THUMBSCREW
    Part Number: 596977-00
      No Longer Available
  • 45
    SCREW – Part Number: 597006-00
    SCREW
    Part Number: 597006-00
      No Longer Available
  • 46
    NUT – Part Number: 597007-00
    NUT
    Part Number: 597007-00
      No Longer Available
  • 47
    SCREW – Part Number: 597008-00
    SCREW
    Part Number: 597008-00
      No Longer Available
  • 48
    SPRING WASHER – Part Number: 597009-00
    SPRING WASHER
    Part Number: 597009-00
      No Longer Available
  • 49
    SLEEVE – Part Number: 596934-00
    SLEEVE
    Part Number: 596934-00
      No Longer Available
  • 50
    SUPPORT PLATE – Part Number: 596978-00
    SUPPORT PLATE
    Part Number: 596978-00
      No Longer Available
  • 51
    PCB – Part Number: 596989-00
    PCB
    Part Number: 596989-00
      No Longer Available
  • 52
    HEATSINK – Part Number: 596990-00
    HEATSINK
    Part Number: 596990-00
      No Longer Available
  • 53
    SCREW – Part Number: 596991-00
    SCREW
    Part Number: 596991-00
      No Longer Available
  • 54
    BUSH – Part Number: 596992-00
    BUSH
    Part Number: 596992-00
      No Longer Available
  • 55
    WASHER – Part Number: 596993-00
    WASHER
    Part Number: 596993-00
      No Longer Available
  • 56
    NUT – Part Number: 596994-00
    NUT
    Part Number: 596994-00
      No Longer Available
  • 57
    SUPPORT – Part Number: 596995-00
    SUPPORT
    Part Number: 596995-00
      No Longer Available
  • 58
    NUT – Part Number: 596996-00
    NUT
    Part Number: 596996-00
      No Longer Available
  • 59
    SCREW – Part Number: 596997-00
    SCREW
    Part Number: 596997-00
      No Longer Available
  • 60
    SWITCH – Part Number: 596998-00
    SWITCH
    Part Number: 596998-00
      No Longer Available
  • 61
    SWITCH – Part Number: 596999-00
    SWITCH
    Part Number: 596999-00
      No Longer Available
  • 62
    GROMMET – Part Number: 597000-00
    GROMMET
    Part Number: 597000-00
      No Longer Available
  • 63
    NEON – Part Number: 597001-00
    NEON
    Part Number: 597001-00
      No Longer Available
  • 65
    SUPPRESSOR – Part Number: 597003-00
    SUPPRESSOR
    Part Number: 597003-00
      No Longer Available
  • 66
    SWITCH – Part Number: 597004-00
    SWITCH
    Part Number: 597004-00
      No Longer Available
  • 67
    COVER PLATE – Part Number: 597005-00
    COVER PLATE
    Part Number: 597005-00
      No Longer Available
  • 70
    KIT – Part Number: 1002874-00
    KIT
    Part Number: 1002874-00
      No Longer Available
  • 101
    BRUSH COVER – Part Number: 596818-00
    BRUSH COVER
    Part Number: 596818-00
      No Longer Available
  • 102
    SCREW – Part Number: 596819-00
    SCREW
    Part Number: 596819-00
      No Longer Available
  • 103
    ARMATURE – Part Number: 596820-00
    ARMATURE
    Part Number: 596820-00
      No Longer Available
  • 104
    BEARING – Part Number: 596822-00
    BEARING
    Part Number: 596822-00
      No Longer Available
  • 105
    CLIP – Part Number: 596823-00
    CLIP
    Part Number: 596823-00
      No Longer Available
  • 106
    BRUSH HOLDER – Part Number: 596824-00
    BRUSH HOLDER
    Part Number: 596824-00
      No Longer Available
  • 107
    BRUSH PAIR KIT – Part Number: 596825-00
    BRUSH PAIR KIT
    Part Number: 596825-00
      No Longer Available
  • 108
    WASHER – Part Number: 596826-00
    WASHER
    Part Number: 596826-00
      No Longer Available
  • 109
    SCREW – Part Number: 596827-00
    SCREW
    Part Number: 596827-00
      No Longer Available
  • 110
    CONTACT PLATE – Part Number: 596828-00
    CONTACT PLATE
    Part Number: 596828-00
      No Longer Available
  • 111
    CIRCLIP – Part Number: 596829-00
    CIRCLIP
    Part Number: 596829-00
      No Longer Available
  • 112
    O RING – Part Number: 596830-00
    O RING
    Part Number: 596830-00
      No Longer Available
  • 113
    SCREW – Part Number: 596831-00
    SCREW
    Part Number: 596831-00
      No Longer Available
  • 114
    BEARING – Part Number: 596832-00
    BEARING
    Part Number: 596832-00
      No Longer Available
  • 115
    GEAR CASE COVER – Part Number: 596833-00
    GEAR CASE COVER
    Part Number: 596833-00
      No Longer Available
  • 116
    GEARCASE – Part Number: 596834-00
    GEARCASE
    Part Number: 596834-00
      No Longer Available
  • 117
    GEAR – Part Number: 596835-00
    GEAR
    Part Number: 596835-00
      No Longer Available
  • 118
    INTERSHAFT – Part Number: 596836-00
    INTERSHAFT
    Part Number: 596836-00
      No Longer Available
  • 119
    CHANGE LEVER – Part Number: 596837-00
    CHANGE LEVER
    Part Number: 596837-00
      No Longer Available
  • 120
    LEVER – Part Number: 596838-00
    LEVER
    Part Number: 596838-00
      No Longer Available
  • 121
    PIN – Part Number: 596839-00
    PIN
    Part Number: 596839-00
      No Longer Available
  • 122
    BEARING – Part Number: 596840-00
    BEARING
    Part Number: 596840-00
      No Longer Available
  • 123
    SPINDLE – Part Number: 596841-00
    SPINDLE
    Part Number: 596841-00
      No Longer Available
  • 124
    KEY – Part Number: 596842-00
    KEY
    Part Number: 596842-00
      No Longer Available
  • 125
    PROTECTOR – Part Number: 596843-00
    PROTECTOR
    Part Number: 596843-00
      No Longer Available
  • 126
    CABLE – Part Number: 596844-00
    CABLE
    Part Number: 596844-00
      No Longer Available
  • 128
    GASKET – Part Number: 596845-00
    GASKET
    Part Number: 596845-00
      No Longer Available
  • 129
    No Longer Available – Part Number: 000000-00
    No Longer Available
    Part Number: 000000-00
      No Longer Available
  • 132
    GEAR – Part Number: 596847-00
    GEAR
    Part Number: 596847-00
      No Longer Available
  • 134
    SHIM – Part Number: 596848-00
    SHIM
    Part Number: 596848-00
      No Longer Available
  • 135
    CIRCLIP – Part Number: 596849-00
    CIRCLIP
    Part Number: 596849-00
      No Longer Available
  • 136
    SHAFT – Part Number: 596850-00
    SHAFT
    Part Number: 596850-00
      No Longer Available
  • 138
    GEAR ASSY. – Part Number: 596851-00
    GEAR ASSY.
    Part Number: 596851-00
      No Longer Available
  • 139
    KEY – Part Number: 596852-00
    KEY
    Part Number: 596852-00
      No Longer Available
  • 140
    NEEDLE BEARING – Part Number: 596853-00
    NEEDLE BEARING
    Part Number: 596853-00
      No Longer Available
  • 142
    FAN BAFFLE – Part Number: 596854-00
    FAN BAFFLE
    Part Number: 596854-00
      No Longer Available
  • 143
    SCREW – Part Number: 596855-00
    SCREW
    Part Number: 596855-00
      No Longer Available
  • 144
    FIELD – Part Number: 596856-00
    FIELD
    Part Number: 596856-00
      No Longer Available
  • 145
    MOTOR HOUSING – Part Number: 596858-00
    MOTOR HOUSING
    Part Number: 596858-00
      No Longer Available
  • 146
    SUPPRESSOR – Part Number: 596859-00
    SUPPRESSOR
    Part Number: 596859-00
      No Longer Available
  • 147
    SLEEVE – Part Number: 596860-00
    SLEEVE
    Part Number: 596860-00
      No Longer Available
  • 521
    SUPPORT PLATE – Part Number: 596978-00
    SUPPORT PLATE
    Part Number: 596978-00
      No Longer Available
  • 522
    COLLAR – Part Number: 596979-00
    COLLAR
    Part Number: 596979-00
      No Longer Available
  • 523
    O RING – Part Number: 596980-00
    O RING
    Part Number: 596980-00
      No Longer Available
  • 524
    CIRCLIP – Part Number: 596981-00
    CIRCLIP
    Part Number: 596981-00
      No Longer Available
  • 525
    SPRING – Part Number: 596982-00
    SPRING
    Part Number: 596982-00
      No Longer Available
  • 526
    COMPRESSION SPRING – Part Number: 596983-00
    COMPRESSION SPRING
    Part Number: 596983-00
      No Longer Available
  • 527
    LOCING DEVICE – Part Number: 596984-00
    LOCING DEVICE
    Part Number: 596984-00
      No Longer Available
  • 528
    COMPRESSION SPRING – Part Number: 596985-00
    COMPRESSION SPRING
    Part Number: 596985-00
      No Longer Available
  • 529
    PLUG – Part Number: 596986-00
    PLUG
    Part Number: 596986-00
      No Longer Available
  • 530
    SPANNER SPECIAL – Part Number: 1004117-00
    SPANNER SPECIAL
    Part Number: 1004117-00
      No Longer Available
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $29.95

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
