DeWALT 1100w Drill Boring Machine Replacement Parts For Model D21570K-B2 (Type 1)

We Sell Only Genuine DeWALT Parts

Popular Parts for D21570K-B2

Search Within Model

Questions & Answers for DeWALT D21570K-B2
Browse all Parts Search by Area
Default Diagram and Parts List for Type 1 DeWALT Boring Machine
Default
Previous Showing All Parts Next
Default

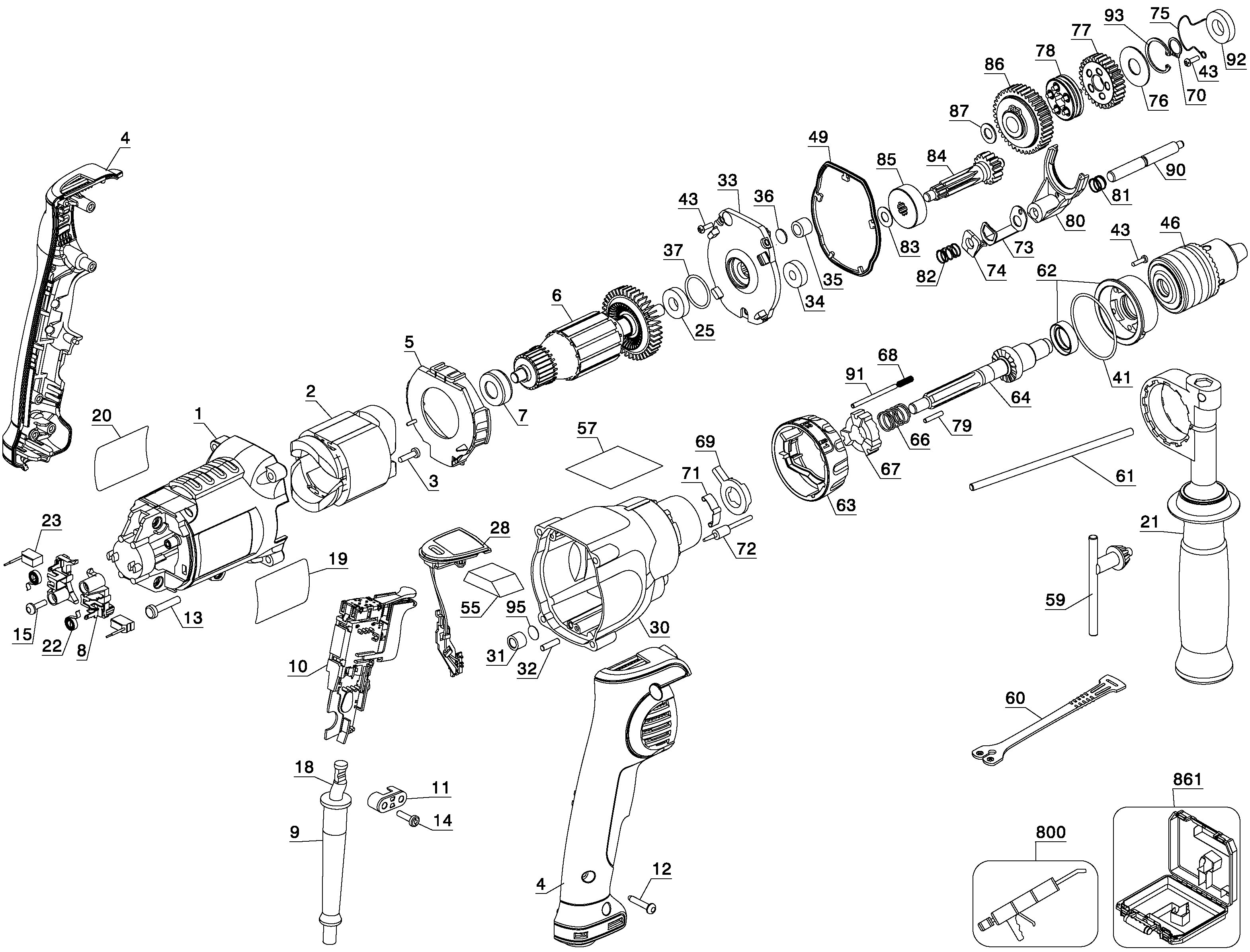

Default Diagram and Parts List for Type 1 DeWALT Boring Machine
  • 1
    Fieldcase – Part Number: 639593-00
    Fieldcase
    Part Number: 639593-00
      No Longer Available
  • 2
    FIELD – Part Number: N048009SV
    FIELD
    Part Number: N048009SV
      No Longer Available
  • 3
    Screw M3.5X16 Serrated Hd – Part Number: N068183
    Screw M3.5X16 Serrated Hd
    Part Number: N068183
      Special Order
    $5.95
  • 4
    HANDLE SET – Part Number: N065611
    HANDLE SET
    Part Number: N065611
      No Longer Available
  • 5
    Fan Baffle – Part Number: 641824-00
    Fan Baffle
    Part Number: 641824-00
      Special Order
    $5.95
  • 6
    ARMATURE & BRGS – Part Number: 647864-03SV
    ARMATURE & BRGS
    Part Number: 647864-03SV
      No Longer Available
  • 7
    Bearing & Boot – Part Number: 391032-00
    Bearing & Boot
    Part Number: 391032-00
      In Stock
    $13.55
  • 8
    BRUSH HOLDER – Part Number: N028784SV
    BRUSH HOLDER
    Part Number: N028784SV
      No Longer Available
  • 9
    Electric Drill Cord Protector – Part Number: 330005-01
    Electric Drill Cord Protector
    Part Number: 330005-01
      In Stock
    $10.32
  • 10
    SWITCH – Part Number: N034127
    SWITCH
    Part Number: N034127
      No Longer Available
  • 11
    Cord Clamp – Part Number: 655058-00
    Cord Clamp
    Part Number: 655058-00
      Special Order
    $5.95
  • 12
    Screw – Part Number: 330065-31
    Screw
    Part Number: 330065-31
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 13
    Screw,taptite – Part Number: 330045-16
    Screw,taptite
    Part Number: 330045-16
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 14
    Screw – Part Number: 330065-07
    Screw
    Part Number: 330065-07
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 15
    Screw – Part Number: 176951-00
    Screw
    Part Number: 176951-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 18
    CORDSET – Part Number: 330122-76
    CORDSET
    Part Number: 330122-76
      No Longer Available
  • 19
    NAMEPLATE – Part Number: N065887
    NAMEPLATE
    Part Number: N065887
      No Longer Available
  • 20
    Id Label – Part Number: 395047-00
    Id Label
    Part Number: 395047-00
      Special Order
    $5.95
  • 21
    Side Handle – Part Number: 663029-00
    Side Handle
    Part Number: 663029-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $29.77
  • 22
    SPRING – Part Number: 662999-01
    SPRING
    Part Number: 662999-01
      No Longer Available
  • 23
    BRUSH – Part Number: N198493
    BRUSH
    Part Number: N198493
      No Longer Available
  • 25
    Bearing – Part Number: N339299
    Bearing
    Part Number: N339299
      In Stock
    $5.95
  • 28
    Module Alc – Part Number: 656320-00
    Module Alc
    Part Number: 656320-00
      Special Order
    $27.38
  • 30
    Gearcase Assembly – Part Number: N077817SV
    Gearcase Assembly
    Part Number: N077817SV
      No Longer Available
  • 31
    Needle Bearing – Part Number: 330004-01
    Needle Bearing
    Part Number: 330004-01
      In Stock
    $5.95
  • 32
    Roller Pin – Part Number: 330041-07
    Roller Pin
    Part Number: 330041-07
      Special Order
    $5.95
  • 33
    Gearcase Cover – Part Number: 645400-04SV
    Gearcase Cover
    Part Number: 645400-04SV
      Special Order
    $26.58
  • 34
    Ball Bearing – Part Number: 605040-02
    Ball Bearing
    Part Number: 605040-02
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $22.63
  • 35
    Bearing,needle – Part Number: 330004-02
    Bearing,needle
    Part Number: 330004-02
      In Stock
    $5.95
  • 36
    Thrust Disc – Part Number: 652185-00
    Thrust Disc
    Part Number: 652185-00
      Special Order
    $5.95
  • 37
    O Ring – Part Number: 099014-04
    O Ring
    Part Number: 099014-04
      Special Order
    $5.95
  • 41
    O-Ring – Part Number: 056122-00
    O-Ring
    Part Number: 056122-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 43
    Screw – Part Number: 330045-74
    Screw
    Part Number: 330045-74
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 46
    CHUCK – Part Number: N080922
    CHUCK
    Part Number: N080922
      No Longer Available
  • 49
    Seal – Part Number: 648761-00
    Seal
    Part Number: 648761-00
      Special Order
    $5.95
  • 55
    Breather Felt – Part Number: N063107
    Breather Felt
    Part Number: N063107
      No Longer Available
  • 57
    INSTRUCTION LABEL – Part Number: N084312
    INSTRUCTION LABEL
    Part Number: N084312
      No Longer Available
  • 59
    CHUCK KEY – Part Number: N080923
    CHUCK KEY
    Part Number: N080923
      No Longer Available
  • 60
    Holder,ch.key – Part Number: 065288-01
    Holder,ch.key
    Part Number: 065288-01
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $5.95
  • 61
    Depth Gauge – Part Number: 940357-00
    Depth Gauge
    Part Number: 940357-00
      In Stock
    $5.95
  • 62
    End Cap – Part Number: N030304
    End Cap
    Part Number: N030304
      Special Order
    $31.55
  • 63
    Collar – Part Number: 655856-00
    Collar
    Part Number: 655856-00
      Special Order
    $6.38
  • 64
    Output Spindle – Part Number: 656368-02SV
    Output Spindle
    Part Number: 656368-02SV
      Special Order
    $48.42
  • 66
    Spring – Part Number: 651266-00
    Spring
    Part Number: 651266-00
      Special Order
    $5.95
  • 67
    Fixed Ratchet – Part Number: 651262-00
    Fixed Ratchet
    Part Number: 651262-00
      No Longer Available
  • 68
    Spring – Part Number: 656287-00
    Spring
    Part Number: 656287-00
      Special Order
    $5.95
  • 69
    Arm – Part Number: 659192-00
    Arm
    Part Number: 659192-00
      No Longer Available
  • 70
    Retaining Ring – Part Number: 652188-00
    Retaining Ring
    Part Number: 652188-00
      Special Order
    $5.95
  • 71
    Detent Spring – Part Number: 395460-00
    Detent Spring
    Part Number: 395460-00
      Special Order
    $5.95
  • 72
    Shift Pin – Part Number: 648298-00
    Shift Pin
    Part Number: 648298-00
      Special Order
    $5.95
  • 73
    Bracket – Part Number: 651331-00
    Bracket
    Part Number: 651331-00
      No Longer Available
  • 74
    Finger – Part Number: 656286-00
    Finger
    Part Number: 656286-00
      No Longer Available
  • 75
    Spring – Part Number: 652003-00
    Spring
    Part Number: 652003-00
      Special Order
    $5.95
  • 76
    Thrust Washer – Part Number: 652004-00
    Thrust Washer
    Part Number: 652004-00
      Special Order
    $5.95
  • 77
    Gear – Part Number: 653728-00
    Gear
    Part Number: 653728-00
      Special Order
    $10.36
  • 78
    Shift Ring – Part Number: 643924-00SV
    Shift Ring
    Part Number: 643924-00SV
      No Longer Available
  • 79
    Roller Pin – Part Number: 651330-00
    Roller Pin
    Part Number: 651330-00
      Special Order
    $5.95
  • 80
    Shift Yoke – Part Number: N045436
    Shift Yoke
    Part Number: N045436
      Special Order
    $5.95
  • 81
    Spring – Part Number: N031370
    Spring
    Part Number: N031370
      Special Order
    $5.95
  • 82
    Return Spring – Part Number: N022914
    Return Spring
    Part Number: N022914
      Special Order
    $5.95
  • 83
    Thrust Washer – Part Number: 659185-00
    Thrust Washer
    Part Number: 659185-00
      Special Order
    $5.95
  • 84
    Inter. Shaft – Part Number: N045500SV
    Inter. Shaft
    Part Number: N045500SV
      Special Order
    $59.71
  • 85
    Gear – Part Number: 643896-00
    Gear
    Part Number: 643896-00
      No Longer Available
  • 86
    CLUTCH ASSY. – Part Number: 653814-00SV
    CLUTCH ASSY.
    Part Number: 653814-00SV
      No Longer Available
  • 87
    Thrust Washer – Part Number: 652007-00
    Thrust Washer
    Part Number: 652007-00
      Special Order
    $5.95
  • 90
    Guide Pin – Part Number: 651334-00
    Guide Pin
    Part Number: 651334-00
      No Longer Available
  • 91
    Pin – Part Number: 656321-00
    Pin
    Part Number: 656321-00
      No Longer Available
  • 92
    Bearing – Part Number: 605040-72
    Bearing
    Part Number: 605040-72
      No Longer Available
  • 93
    Retaining Ring – Part Number: 658952-00
    Retaining Ring
    Part Number: 658952-00
      Special Order
    $5.95
  • 95
    Thrust Disc – Part Number: N045430
    Thrust Disc
    Part Number: N045430
      No Longer Available
  • 800
    Grease:4 LB Can – Part Number: 429698-00
    Grease:4 LB Can
    Part Number: 429698-00
      In Stock
    $122.02
  • 800
    Grease – Part Number: 286436-00
    Grease
    Part Number: 286436-00
      Special Order
    $261.69
  • 861
    Kit Box – Part Number: N079829
    Kit Box
    Part Number: N079829
      In Stock
    $55.66
