Drill Assy 1 Diagram and Parts List for  Craftsman Boring Machine
Drill Assy 1
Drill Assy 2 Diagram and Parts List for  Craftsman Boring Machine
Drill Assy 2
Previous Showing All Parts Next

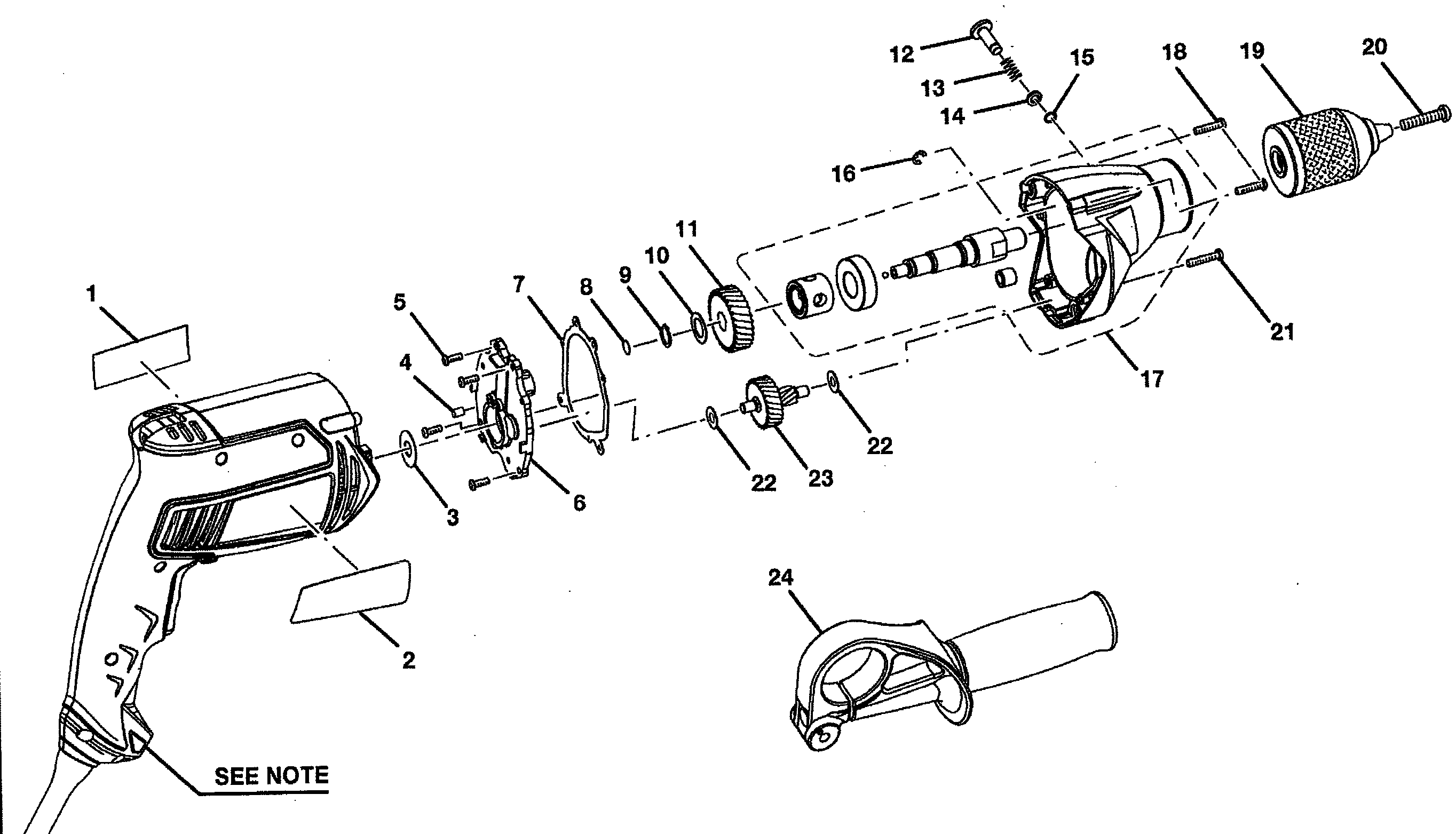

Drill Assy 1
Drill Assy 1 Diagram and Parts List for  Craftsman Boring Machine
  • Owner
    Owner's manual
    Part Number: 983000860
      No Longer Available
  • Carry case – Part Number: 300281114
    Carry case
    Part Number: 300281114
      No Longer Available
  • 1
    LABEL,LOGO – Part Number: 940304178
    LABEL,LOGO
    Part Number: 940304178
      Special Order
    $6.16
  • 2
    LABEL,DATA (27161) – Part Number: 940057067
    LABEL,DATA (27161)
    Part Number: 940057067
      Special Order
    $6.16
  • 3
    Oil Seal – Part Number: 901364001
    Oil Seal
    Part Number: 901364001
      No Longer Available
  • 4
    Bumper – Part Number: 560712001
    Bumper
    Part Number: 560712001
      No Longer Available
  • 5
    Screw M3.5X10Mm – Part Number: 660320004
    Screw M3.5X10Mm
    Part Number: 660320004
      No Longer Available
  • 6
    Rr housng – Part Number: 301430001
    Rr housng
    Part Number: 301430001
      No Longer Available
  • 7
    OIL SEAL – Part Number: 900636006
    OIL SEAL
    Part Number: 900636006
      Special Order
    $6.16
  • 8
    Washer – Part Number: 691088001
    Washer
    Part Number: 691088001
      No Longer Available
  • 9
    Ret.ring – Part Number: 671884001
    Ret.ring
    Part Number: 671884001
      No Longer Available
  • 10
    WASHER – Part Number: 631507001
    WASHER
    Part Number: 631507001
      Special Order
    $6.16
  • 11
    Output ger – Part Number: 610491001
    Output ger
    Part Number: 610491001
      No Longer Available
  • 12
    Lock pin – Part Number: 671981001
    Lock pin
    Part Number: 671981001
      No Longer Available
  • 12A
    Lock pin – Part Number: 672381001
    Lock pin
    Part Number: 672381001
      No Longer Available
  • 13
    Spring – Part Number: 671982001
    Spring
    Part Number: 671982001
      No Longer Available
  • 14
    Washer – Part Number: 671980001
    Washer
    Part Number: 671980001
      No Longer Available
  • 15
    O-ring – Part Number: 570625001
    O-ring
    Part Number: 570625001
      No Longer Available
  • 16
    Retaining ring – Part Number: 671986001
    Retaining ring
    Part Number: 671986001
      No Longer Available
  • 17
    Gear case – Part Number: 200306002
    Gear case
    Part Number: 200306002
      No Longer Available
  • 17A
    Gear hosng – Part Number: 200478001
    Gear hosng
    Part Number: 200478001
      No Longer Available
  • 18
    Screw M 4 Pwh B/l=20mm – Part Number: 660208013
    Screw M 4 Pwh B/l=20mm
    Part Number: 660208013
      Special Order
    $6.16
  • 19
    Chuck – Part Number: 690033046
    Chuck
    Part Number: 690033046
      No Longer Available
  • 20
    Screw – Part Number: 6613402
    Screw
    Part Number: 6613402
      No Longer Available
  • 21
    SCREW,M4 X 17 MM – Part Number: 660208031
    SCREW,M4 X 17 MM
    Part Number: 660208031
      Special Order
    $6.16
  • 22
    WASHER – Part Number: 631484001
    WASHER
    Part Number: 631484001
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 23
    Gear shaft – Part Number: 300022007
    Gear shaft
    Part Number: 300022007
      No Longer Available
  • 24
    AUXILIARY HANDLE ASSEMBLY – Part Number: 300188034
    AUXILIARY HANDLE ASSEMBLY
    Part Number: 300188034
      Special Order
    $14.25

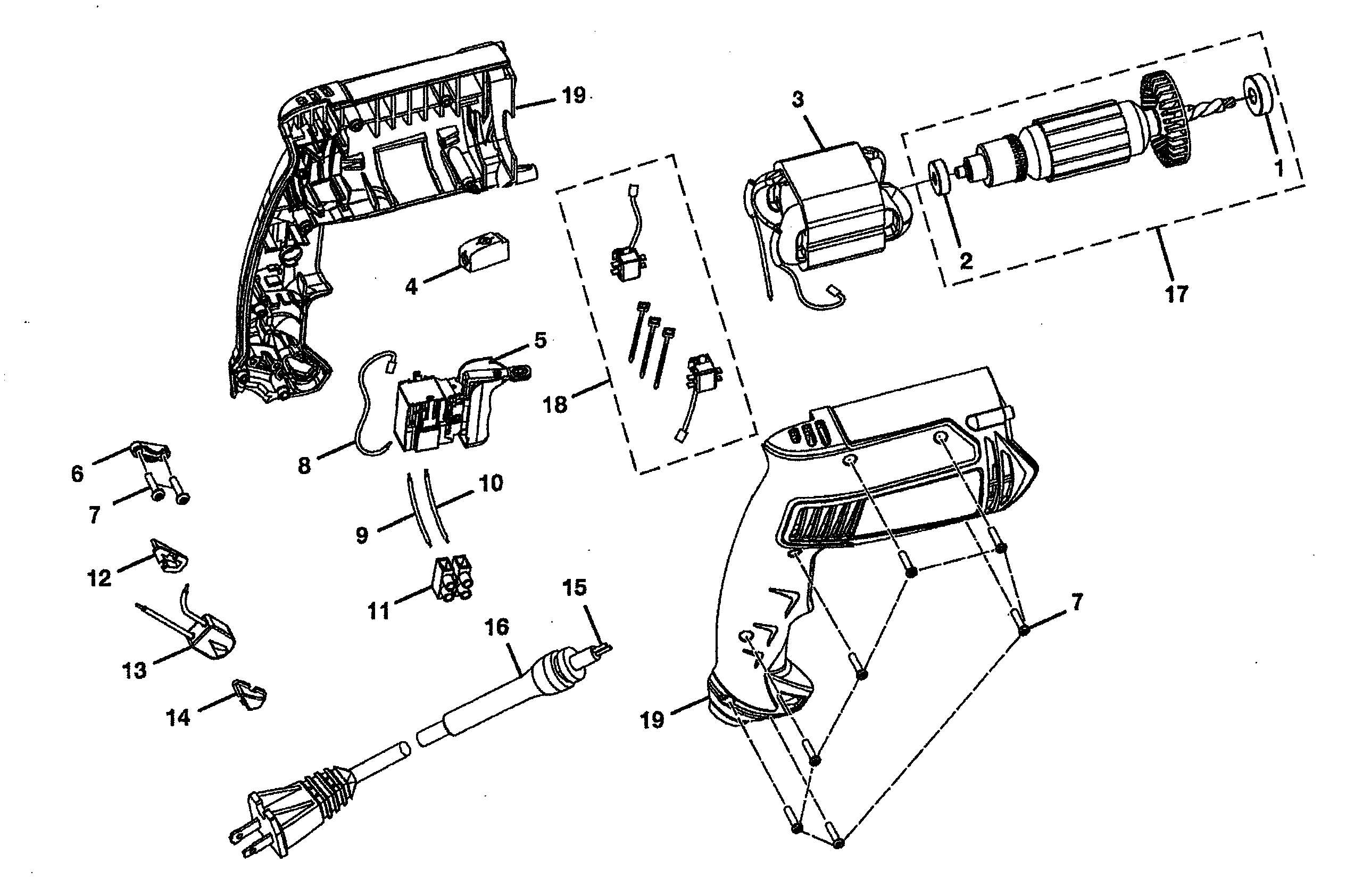

Drill Assy 2
Drill Assy 2 Diagram and Parts List for  Craftsman Boring Machine
