DeWALT 6in Bench Grinder Replacement Parts For Model DW756 (Type 2)

We Sell Only Genuine DeWALT Parts

Popular Parts for DW756

Search Within Model

Questions & Answers for DeWALT DW756
Browse all Parts Search by Area

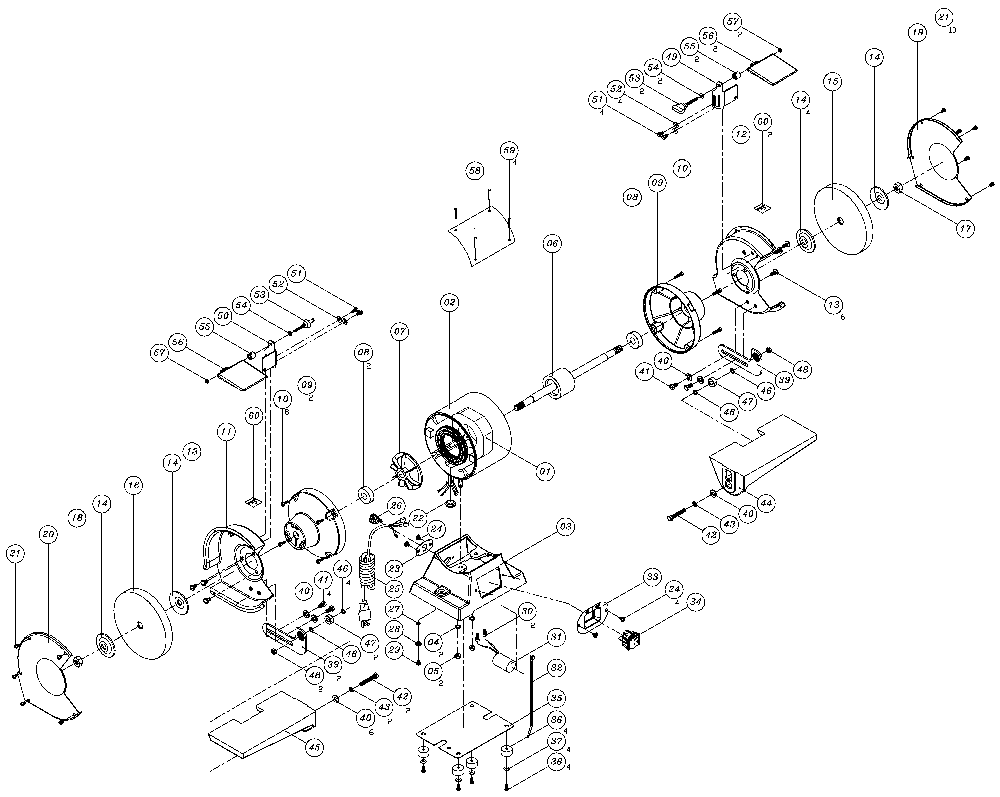

Page A Diagram and Parts List for Type 2 DeWALT Bench Grinder
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 2 DeWALT Bench Grinder
  • Wire Nut – Part Number: 912030
    Wire Nut
    Part Number: 912030
      No Longer Available
  • Washer – Part Number: 330016-07
    Washer
    Part Number: 330016-07
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • Bearing – Part Number: 574853-09
    Bearing
    Part Number: 574853-09
      No Longer Available
  • 1
    Stator – Part Number: 5140170-93
    Stator
    Part Number: 5140170-93
      No Longer Available
  • 2
    Stator Housing – Part Number: 5140170-35
    Stator Housing
    Part Number: 5140170-35
      No Longer Available
  • 3
    Base – Part Number: 5140170-94
    Base
    Part Number: 5140170-94
      No Longer Available
  • 4
    Washer,Flat – Part Number: 791534-00
    Washer,Flat
    Part Number: 791534-00
      No Longer Available
  • 5
    Nut – Part Number: 791535-00
    Nut
    Part Number: 791535-00
      Special Order
    $5.95
  • 6
    Rotor – Part Number: 5140170-95
    Rotor
    Part Number: 5140170-95
      No Longer Available
  • 7
    Fan – Part Number: 5140170-96
    Fan
    Part Number: 5140170-96
      No Longer Available
  • 8
    Bearing – Part Number: 330003-14
    Bearing
    Part Number: 330003-14
      In Stock
    $8.86
  • 9
    Motor Cover – Part Number: 5140170-97
    Motor Cover
    Part Number: 5140170-97
      No Longer Available
  • 10
    Screw – Part Number: 791540-00
    Screw
    Part Number: 791540-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 11
    Guard, Left – Part Number: 5140170-98
    Guard, Left
    Part Number: 5140170-98
      Special Order
    $18.28
  • 12
    Guard, Right – Part Number: 5140170-99
    Guard, Right
    Part Number: 5140170-99
      In Stock
    $18.28
  • 13
    Screw – Part Number: 791562-00
    Screw
    Part Number: 791562-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 14
    Collar,wheel – Part Number: 791543-00
    Collar,wheel
    Part Number: 791543-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 15
    6in Wheel – Part Number: 429599-00
    6in Wheel
    Part Number: 429599-00
      In Stock
    $30.82
  • 16
    6 Bench WHL A60 – Part Number: 429633-00
    6 Bench WHL A60
    Part Number: 429633-00
      In Stock
    $30.82
  • 17
    Nut,r.wheel – Part Number: 791545-00
    Nut,r.wheel
    Part Number: 791545-00
      Special Order
    $5.95
  • 18
    Nut,l.wheel – Part Number: 791544-00
    Nut,l.wheel
    Part Number: 791544-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 19
    Guard Cover, Right – Part Number: 5140171-00
    Guard Cover, Right
    Part Number: 5140171-00
      No Longer Available
  • 20
    Guard Cover, Left – Part Number: 5140171-01
    Guard Cover, Left
    Part Number: 5140171-01
      No Longer Available
  • 21
    Screw – Part Number: 791548-00
    Screw
    Part Number: 791548-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 22
    Bushing – Part Number: 761358-00
    Bushing
    Part Number: 761358-00
      Special Order
    $5.95
  • 23
    Plate – Part Number: 5140171-02
    Plate
    Part Number: 5140171-02
      No Longer Available
  • 24
    Screw – Part Number: 791565-00
    Screw
    Part Number: 791565-00
      Special Order
    $5.95
  • 25
    Cordset, 18-3sjt 6ft – Part Number: 5140170-42
    Cordset, 18-3sjt 6ft
    Part Number: 5140170-42
      No Longer Available
  • 26
    Bushing, Cord – Part Number: 5140170-43
    Bushing, Cord
    Part Number: 5140170-43
      No Longer Available
  • 27
    Washer,Lock – Part Number: 791560-00
    Washer,Lock
    Part Number: 791560-00
      No Longer Available
  • 28
    Flat Washer – Part Number: 5140171-03
    Flat Washer
    Part Number: 5140171-03
      No Longer Available
  • 29
    Screw – Part Number: 5140170-44
    Screw
    Part Number: 5140170-44
      No Longer Available
  • 30
    CONNECTOR VS – Part Number: 682063
    CONNECTOR VS
    Part Number: 682063
    ★★★★★
    ★★★★★
    (1)
      On Order
    $5.95
  • 31
    Capacitor – Part Number: 791555-00
    Capacitor
    Part Number: 791555-00
      In Stock
    $25.47
  • 32
    Wire Tie – Part Number: 149138-03
    Wire Tie
    Part Number: 149138-03
      No Longer Available
  • 33
    Switch Plate – Part Number: 5140170-46
    Switch Plate
    Part Number: 5140170-46
      Special Order
    $5.95
  • 34
    Switch, On/off – Part Number: 5140170-47
    Switch, On/off
    Part Number: 5140170-47
      In Stock
    $16.13
  • 35
    Plate,Base – Part Number: 791566-00
    Plate,Base
    Part Number: 791566-00
      In Stock
    $5.95
  • 36
    Foot,rubber – Part Number: 791567-00
    Foot,rubber
    Part Number: 791567-00
      Special Order
    $5.95
  • 37
    Washer – Part Number: 761365-00
    Washer
    Part Number: 761365-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 38
    Screw – Part Number: 791569-00
    Screw
    Part Number: 791569-00
      In Stock
    $5.95
  • 39
    Tool Rest Bracket – Part Number: 5140171-06
    Tool Rest Bracket
    Part Number: 5140171-06
      No Longer Available
  • 40
    Washer – Part Number: 5130830-00
    Washer
    Part Number: 5130830-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 41
    Screw – Part Number: 286068-00
    Screw
    Part Number: 286068-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 42
    Hex Bolt, 1/4 X 1-3/4 In – Part Number: 5140171-07
    Hex Bolt, 1/4 X 1-3/4 In
    Part Number: 5140171-07
      Special Order
    $5.95
  • 43
    Lock Washer – Part Number: 5140124-50
    Lock Washer
    Part Number: 5140124-50
      No Longer Available
  • 44
    Tool Rest R H – Part Number: 5140170-49
    Tool Rest R H
    Part Number: 5140170-49
      In Stock
    $15.16
  • 45
    Tool Rest L H – Part Number: 5140170-50
    Tool Rest L H
    Part Number: 5140170-50
      In Stock
    $15.16
  • 46
    Star Washer – Part Number: 429678-00
    Star Washer
    Part Number: 429678-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 47
    Spacer – Part Number: 286054-00
    Spacer
    Part Number: 286054-00
      In Stock
    $5.95
  • 48
    Nut – Part Number: 038738-00
    Nut
    Part Number: 038738-00
      In Stock
    $5.95
  • 49
    Right Bracket – Part Number: 5140171-08
    Right Bracket
    Part Number: 5140171-08
      No Longer Available
  • 50
    Left Bracket – Part Number: 5140171-09
    Left Bracket
    Part Number: 5140171-09
      No Longer Available
  • 51
    Hex Bolt – Part Number: 5140171-10
    Hex Bolt
    Part Number: 5140171-10
      No Longer Available
  • 52
    Flat Washer – Part Number: 5140171-11
    Flat Washer
    Part Number: 5140171-11
      No Longer Available
  • 53
    Knob, M5 X 35l – Part Number: 5140171-12
    Knob, M5 X 35l
    Part Number: 5140171-12
      No Longer Available
  • 54
    Washer – Part Number: 330016-07
    Washer
    Part Number: 330016-07
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 55
    Tube – Part Number: 5140171-05
    Tube
    Part Number: 5140171-05
      No Longer Available
  • 56
    Eyeshield – Part Number: 5140171-04
    Eyeshield
    Part Number: 5140171-04
      In Stock
    $20.82
  • 57
    Nut,Hex – Part Number: 330015-04
    Nut,Hex
    Part Number: 330015-04
      In Stock
    $5.95
  • 58
    Nameplate – Part Number: N396691
    Nameplate
    Part Number: N396691
      Special Order
    $5.95
  • 59
    Rivet – Part Number: 791576-00
    Rivet
    Part Number: 791576-00
      In Stock
    $5.95
  • 60
    Label,Direction – Part Number: 791584-00
    Label,Direction
    Part Number: 791584-00
      Special Order
    $5.95
