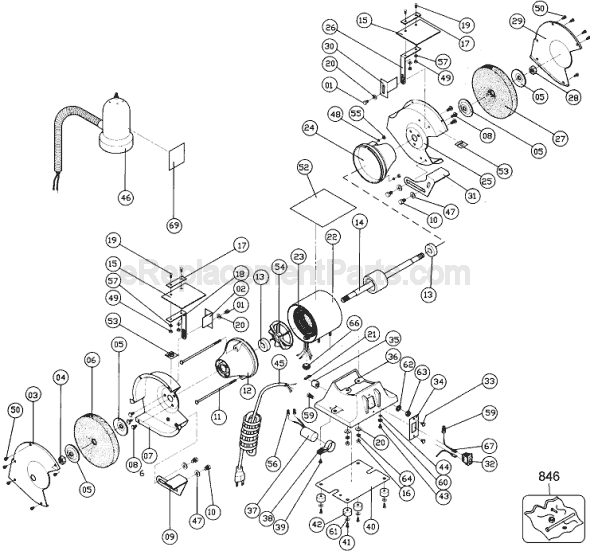

Page A Diagram and Parts List for Type 1 Black and Decker Bench Grinder
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 1 Black and Decker Bench Grinder
  • 1
    Screw – Part Number: 284414-00
    Screw
    Part Number: 284414-00
      No Longer Available
  • 2
    Shield,L.H.Sprk – Part Number: 284415-00
    Shield,L.H.Sprk
    Part Number: 284415-00
      No Longer Available
  • 3
    Cover,LH Wheel – Part Number: 285686-00
    Cover,LH Wheel
    Part Number: 285686-00
      No Longer Available
  • 4
    Nut,l.h.wheel – Part Number: 284417-00
    Nut,l.h.wheel
    Part Number: 284417-00
      In Stock
    $5.95
  • 5
    Flange,wheel – Part Number: 284418-00
    Flange,wheel
    Part Number: 284418-00
      In Stock
    $5.95
  • 6
    Wheel,Grinding – Part Number: 284419-00
    Wheel,Grinding
    Part Number: 284419-00
      No Longer Available
  • 7
    Guard,LH Inner – Part Number: 285687-00
    Guard,LH Inner
    Part Number: 285687-00
      No Longer Available
  • 8
    Screw – Part Number: 284421-00
    Screw
    Part Number: 284421-00
      No Longer Available
  • 8
    Screw – Part Number: 284446-00
    Screw
    Part Number: 284446-00
      No Longer Available
  • 9
    Rest,l.h.tool – Part Number: 284422-00
    Rest,l.h.tool
    Part Number: 284422-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $7.40
  • 10
    Screw – Part Number: 284423-00
    Screw
    Part Number: 284423-00
      Special Order
    $5.95
  • 11
    Screw – Part Number: 284424-00
    Screw
    Part Number: 284424-00
      Special Order
    $5.95
  • 12
    Endshield – Part Number: 284425-00
    Endshield
    Part Number: 284425-00
      No Longer Available
  • 13
    Bearing,Ball – Part Number: 791537-00
    Bearing,Ball
    Part Number: 791537-00
      In Stock
    $13.55
  • 14
    Rotor – Part Number: 284427-00
    Rotor
    Part Number: 284427-00
      No Longer Available
  • 15
    Lens – Part Number: 284428-00
    Lens
    Part Number: 284428-00
      No Longer Available
  • 16
    Nut – Part Number: 284429-00
    Nut
    Part Number: 284429-00
      No Longer Available
  • 17
    Plate – Part Number: 284430-00
    Plate
    Part Number: 284430-00
      In Stock
    $5.95
  • 18
    Bracket,L.H. – Part Number: 284431-00
    Bracket,L.H.
    Part Number: 284431-00
      No Longer Available
  • 19
    Screw – Part Number: 284432-00
    Screw
    Part Number: 284432-00
      No Longer Available
  • 20
    Washer,Flat – Part Number: 284433-00
    Washer,Flat
    Part Number: 284433-00
      No Longer Available
  • 21
    Terminal – Part Number: 94593-03
    Terminal
    Part Number: 94593-03
      In Stock
    $5.95
  • 22
    Housing,Motor – Part Number: 285689-00
    Housing,Motor
    Part Number: 285689-00
      No Longer Available
  • 23
    Stator,Winding – Part Number: 284436-00
    Stator,Winding
    Part Number: 284436-00
      No Longer Available
  • 24
    Endshield – Part Number: 284425-00
    Endshield
    Part Number: 284425-00
      No Longer Available
  • 25
    Guard,RH Inner – Part Number: 285690-00
    Guard,RH Inner
    Part Number: 285690-00
      No Longer Available
  • 26
    Bracket,R.H. – Part Number: 284439-00
    Bracket,R.H.
    Part Number: 284439-00
      No Longer Available
  • 27
    Wheel,Grinding – Part Number: 284440-00
    Wheel,Grinding
    Part Number: 284440-00
      No Longer Available
  • 28
    Nut,R.H.Wheel – Part Number: 284441-00
    Nut,R.H.Wheel
    Part Number: 284441-00
      In Stock
    $5.95
  • 30
    Shield,R.H.Sprk – Part Number: 284443-00
    Shield,R.H.Sprk
    Part Number: 284443-00
      Special Order
    $5.95
  • 31
    Rest,R.H.Tool – Part Number: 284444-00
    Rest,R.H.Tool
    Part Number: 284444-00
      No Longer Available
  • 32
    Switch,on/off – Part Number: 284445-00
    Switch,on/off
    Part Number: 284445-00
      No Longer Available
  • 33
    Screw – Part Number: 284446-00
    Screw
    Part Number: 284446-00
      No Longer Available
  • 34
    Plate,Switch – Part Number: 284447-00
    Plate,Switch
    Part Number: 284447-00
      No Longer Available
  • 35
    Bushing,Str.Rlf – Part Number: 284448-00
    Bushing,Str.Rlf
    Part Number: 284448-00
      No Longer Available
  • 36
    Base – Part Number: 285692-00
    Base
    Part Number: 285692-00
      No Longer Available
  • 37
    Capacitor – Part Number: 284450-00
    Capacitor
    Part Number: 284450-00
    ★★★★★
    ★★★★★
    (3)
      Special Order
    $8.06
  • 38
    Clip,Capacitor – Part Number: 284451-00
    Clip,Capacitor
    Part Number: 284451-00
      No Longer Available
  • 39
    Screw – Part Number: 284446-00
    Screw
    Part Number: 284446-00
      No Longer Available
  • 40
    Cover,Bottom – Part Number: 284453-00
    Cover,Bottom
    Part Number: 284453-00
      No Longer Available
  • 41
    Screw – Part Number: 284454-00
    Screw
    Part Number: 284454-00
      No Longer Available
  • 42
    Foot,Rubber – Part Number: 284455-00
    Foot,Rubber
    Part Number: 284455-00
      No Longer Available
  • 43
    Screw – Part Number: 284446-00
    Screw
    Part Number: 284446-00
      No Longer Available
  • 44
    Washer – Part Number: 284457-00
    Washer
    Part Number: 284457-00
      No Longer Available
  • 45
    Cord and Plug – Part Number: 284458-00
    Cord and Plug
    Part Number: 284458-00
      No Longer Available
  • 46
    Light,Work – Part Number: 284459-00
    Light,Work
    Part Number: 284459-00
      No Longer Available
  • 47
    Washer,Flat – Part Number: 284460-00
    Washer,Flat
    Part Number: 284460-00
      No Longer Available
  • 48
    Washer,Spring – Part Number: 284461-00
    Washer,Spring
    Part Number: 284461-00
      No Longer Available
  • 49
    Nut – Part Number: 284705-00
    Nut
    Part Number: 284705-00
      No Longer Available
  • 50
    Screw – Part Number: 284590-00
    Screw
    Part Number: 284590-00
      No Longer Available
  • 54
    Fan – Part Number: 284710-00
    Fan
    Part Number: 284710-00
      No Longer Available
  • 55
    Nut – Part Number: 284711-00
    Nut
    Part Number: 284711-00
      No Longer Available
  • 56
    Wire Nut – Part Number: 720621-00
    Wire Nut
    Part Number: 720621-00
      No Longer Available
  • 57
    Washer,Flat – Part Number: 284712-00
    Washer,Flat
    Part Number: 284712-00
      Special Order
    $5.95
  • 59
    Nut,Wire – Part Number: 761359-00
    Nut,Wire
    Part Number: 761359-00
      Special Order
    $5.95
  • 60
    Washer,Cup – Part Number: 284811-00
    Washer,Cup
    Part Number: 284811-00
      No Longer Available
  • 61
    Washer,Flat – Part Number: 284812-00
    Washer,Flat
    Part Number: 284812-00
      No Longer Available
  • 62
    Washer,Spring – Part Number: 284813-00
    Washer,Spring
    Part Number: 284813-00
      No Longer Available
  • 63
    Nut – Part Number: 284814-00
    Nut
    Part Number: 284814-00
      No Longer Available
  • 64
    Washer,Spring – Part Number: 284815-00
    Washer,Spring
    Part Number: 284815-00
      No Longer Available
  • 66
    Bushing – Part Number: 284816-00
    Bushing
    Part Number: 284816-00
      No Longer Available
  • 67
    Terminal – Part Number: 761361-00
    Terminal
    Part Number: 761361-00
      Special Order
    $5.95
  • 846
    Hardware Bag – Part Number: 429882-42
    Hardware Bag
    Part Number: 429882-42
      No Longer Available
