Belt Sander Diagram and Parts List for  Ryobi Belt or Drum Sander
Belt Sander
Previous Showing All Parts Next
Belt Sander

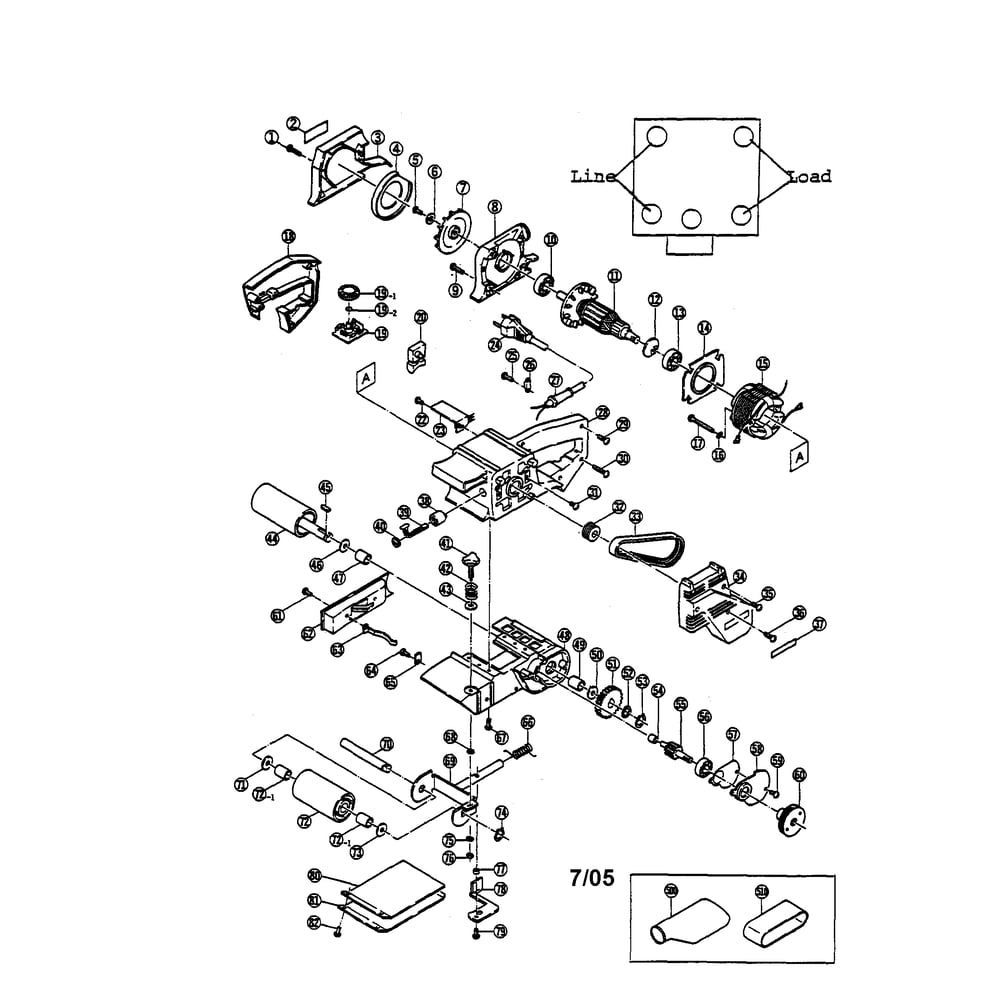

Belt Sander Diagram and Parts List for  Ryobi Belt or Drum Sander
  • 1 // 30
    Tapping Screw M4x25 – Part Number: 9060425
    Tapping Screw M4x25
    Part Number: 9060425
      No Longer Available
  • 2
    Plate – Part Number: 6913405
    Plate
    Part Number: 6913405
      No Longer Available
  • 3
    Cover – Part Number: 6881612
    Cover
    Part Number: 6881612
      No Longer Available
  • 4
    Case – Part Number: 6150761
    Case
    Part Number: 6150761
      No Longer Available
  • 5
    Phillips Pan Screw M5X12 – Part Number: 9000512
    Phillips Pan Screw M5X12
    Part Number: 9000512
      No Longer Available
  • 6
    Washer – Part Number: 9570500
    Washer
    Part Number: 9570500
      No Longer Available
  • 7
    Fan – Part Number: 6490163
    Fan
    Part Number: 6490163
      No Longer Available
  • 8
    Inner Cover – Part Number: 6821022
    Inner Cover
    Part Number: 6821022
      No Longer Available
  • 9
    Tapping Screw M5x20 – Part Number: 9060520
    Tapping Screw M5x20
    Part Number: 9060520
      No Longer Available
  • 10 // 13 // 56
    IC BEARING BALL 6200ZZ – Part Number: 820722-10
    IC BEARING BALL 6200ZZ
    Part Number: 820722-10
      Special Order
    $5.95
  • 11
    Armature – Part Number: 6030863
    Armature
    Part Number: 6030863
      No Longer Available
  • 12
    Collar – Part Number: 6900219
    Collar
    Part Number: 6900219
      No Longer Available
  • 14
    Casing – Part Number: 6490162
    Casing
    Part Number: 6490162
      No Longer Available
  • 15
    Field coil – Part Number: 6500766
    Field coil
    Part Number: 6500766
      No Longer Available
  • 16
    Spring Washer M5 – Part Number: 9550500
    Spring Washer M5
    Part Number: 9550500
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 17
    Screw – Part Number: 9060545
    Screw
    Part Number: 9060545
      No Longer Available
  • 18
    Handle Cover – Part Number: 6832038
    Handle Cover
    Part Number: 6832038
      No Longer Available
  • 19
    Board – Part Number: 6430212
    Board
    Part Number: 6430212
      No Longer Available
  • 19-1
    Dial – Part Number: 6830635
    Dial
    Part Number: 6830635
      No Longer Available
  • 19-2
    O-Ring – Part Number: 9760011
    O-Ring
    Part Number: 9760011
      No Longer Available
  • 20
    TRIGGER SWITCH BE321 – Part Number: 6550809
    TRIGGER SWITCH BE321
    Part Number: 6550809
      Special Order
    $11.66
  • 22 // 31
    Tapping Screw (B) M4X8 – Part Number: 9060408
    Tapping Screw (B) M4X8
    Part Number: 9060408
      No Longer Available
  • 23
    Triac – Part Number: 6430221
    Triac
    Part Number: 6430221
      No Longer Available
  • 24
    Power Cord 18x2x2 *tbo* – Part Number: 6520331
    Power Cord 18x2x2 *tbo*
    Part Number: 6520331
      No Longer Available
  • 25 // 29
    Tapping Screw M4x16 *sub* – Part Number: 9060416
    Tapping Screw M4x16 *sub*
    Part Number: 9060416
      No Longer Available
  • 26
    Cord Clamp – Part Number: 6560055
    Cord Clamp
    Part Number: 6560055
      No Longer Available
  • 27
    Bend Relief – Part Number: 6560101
    Bend Relief
    Part Number: 6560101
      No Longer Available
  • 28
    Housing – Part Number: 6801796
    Housing
    Part Number: 6801796
      No Longer Available
  • 32
    Pulley – Part Number: 6860058
    Pulley
    Part Number: 6860058
      No Longer Available
  • 33
    V-Belt – Part Number: 6860065
    V-Belt
    Part Number: 6860065
      No Longer Available
  • 34
    Cover – Part Number: 6800772
    Cover
    Part Number: 6800772
      No Longer Available
  • 35
    Tapping Screw M4x14 *tbo* – Part Number: 9060414
    Tapping Screw M4x14 *tbo*
    Part Number: 9060414
      No Longer Available
  • 36
    Tapping Screw (B) M4X20 – Part Number: 9060420
    Tapping Screw (B) M4X20
    Part Number: 9060420
      No Longer Available
  • 37
    ,mark su6200 g1810/01/00 – Part Number: 6920006
    ,mark su6200 g1810/01/00
    Part Number: 6920006
      No Longer Available
  • 38
    Brush holder dh-130,be424 – Part Number: 6570041
    Brush holder dh-130,be424
    Part Number: 6570041
      No Longer Available
  • 40
    Brush cap be424 jp155 – Part Number: 6570042
    Brush cap be424 jp155
    Part Number: 6570042
      No Longer Available
  • 41
    Knob Bolt – Part Number: 6131186
    Knob Bolt
    Part Number: 6131186
      No Longer Available
  • 42
    Spring – Part Number: 6180123
    Spring
    Part Number: 6180123
      No Longer Available
  • 43
    Washer – Part Number: 6900258
    Washer
    Part Number: 6900258
      No Longer Available
  • 44
    Roller – Part Number: 6080438
    Roller
    Part Number: 6080438
      No Longer Available
  • 45
    Key – Part Number: 6100025
    Key
    Part Number: 6100025
      No Longer Available
  • 46 // 50 // 71 // 73
    Washer Thrust – Part Number: 6900252
    Washer Thrust
    Part Number: 6900252
      In Stock
    $4.13
  • 47 // 72-1
    Oilless Metal Be32 – Part Number: 6760043
    Oilless Metal Be32
    Part Number: 6760043
      Special Order
    $5.95
  • 48
    Frame – Part Number: 6802185
    Frame
    Part Number: 6802185
      No Longer Available
  • 51
    Final Gear – Part Number: 6200083
    Final Gear
    Part Number: 6200083
      No Longer Available
  • 52
    Washer – Part Number: 6900338
    Washer
    Part Number: 6900338
      No Longer Available
  • 53 // 74
    Ring Retain S-12 – Part Number: 9511200
    Ring Retain S-12
    Part Number: 9511200
      Special Order
    $5.95
  • 54
    Needle Bearing – Part Number: 6750053
    Needle Bearing
    Part Number: 6750053
      No Longer Available
  • 55
    Pinion Gear – Part Number: 6200081
    Pinion Gear
    Part Number: 6200081
      No Longer Available
  • 57
    Packing – Part Number: 6930022
    Packing
    Part Number: 6930022
      No Longer Available
  • 58
    Cover – Part Number: 6820297
    Cover
    Part Number: 6820297
      No Longer Available
  • 59 // 61 // 64 // 82
    Tapping Screw M4X10 – Part Number: 9040410
    Tapping Screw M4X10
    Part Number: 9040410
      No Longer Available
  • 60
    Pulley – Part Number: 6860062
    Pulley
    Part Number: 6860062
      No Longer Available
  • 62
    Cover – Part Number: 6881546
    Cover
    Part Number: 6881546
      No Longer Available
  • 63
    Plate – Part Number: 6180121
    Plate
    Part Number: 6180121
      No Longer Available
  • 65
    Guide – Part Number: 6960043
    Guide
    Part Number: 6960043
      No Longer Available
  • 66
    Spring – Part Number: 6180122
    Spring
    Part Number: 6180122
      No Longer Available
  • 67
    Tapping Screw – Part Number: 9060514
    Tapping Screw
    Part Number: 9060514
      No Longer Available
  • 68
    Washer – Part Number: 6900259
    Washer
    Part Number: 6900259
      No Longer Available
  • 69
    Roller Arm – Part Number: 6090147
    Roller Arm
    Part Number: 6090147
      No Longer Available
  • 70
    Shaft – Part Number: 6100091
    Shaft
    Part Number: 6100091
      No Longer Available
  • 72
    Roller – Part Number: 6080437
    Roller
    Part Number: 6080437
      No Longer Available
  • 75
    Washer – Part Number: 6900260
    Washer
    Part Number: 6900260
      No Longer Available
  • 76
    U-Nut – Part Number: 6130146
    U-Nut
    Part Number: 6130146
      No Longer Available
  • 77
    Bush – Part Number: 6900261
    Bush
    Part Number: 6900261
      No Longer Available
  • 78
    Lever – Part Number: 6831916
    Lever
    Part Number: 6831916
      No Longer Available
  • 79
    Phillips Pan Screw M5X12 – Part Number: 9020512
    Phillips Pan Screw M5X12
    Part Number: 9020512
      No Longer Available
  • 80
    Cork – Part Number: 6390258
    Cork
    Part Number: 6390258
      No Longer Available
  • 81
    Slider – Part Number: 6154640
    Slider
    Part Number: 6154640
      No Longer Available
  • 500
    Dust Bag – Part Number: 6071353
    Dust Bag
    Part Number: 6071353
      No Longer Available
