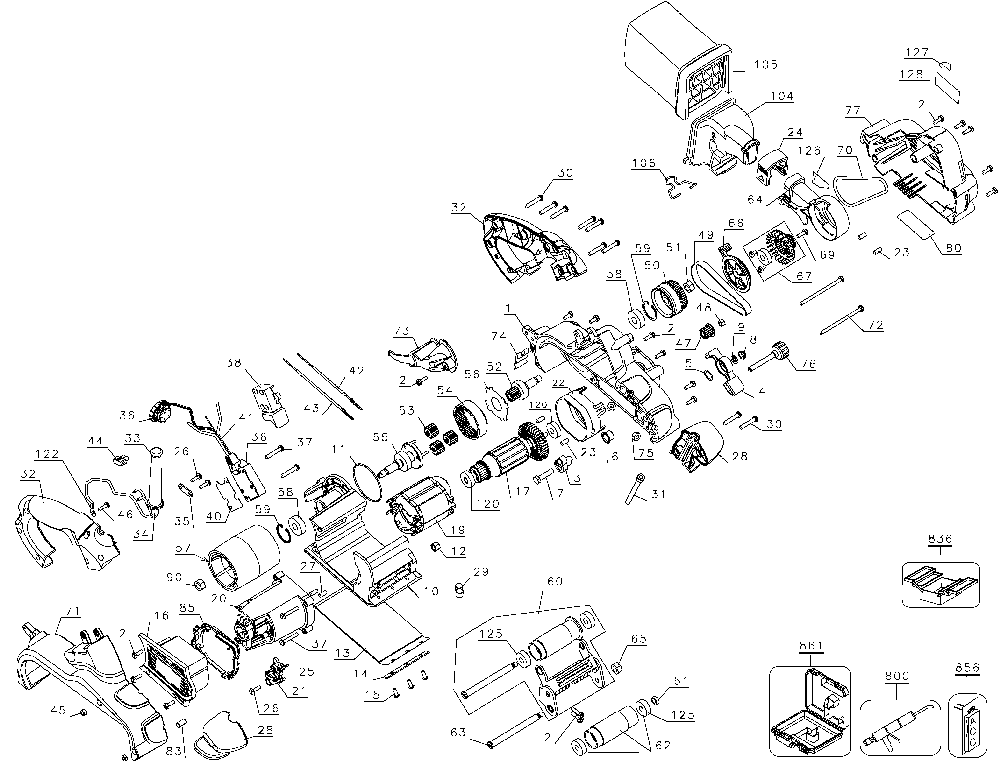

Page A Diagram and Parts List for Type 2 DeWALT Belt or Drum Sander
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 2 DeWALT Belt or Drum Sander
  • Gear Case – Part Number: 398028-00
    Gear Case
    Part Number: 398028-00
      No Longer Available
  • Ball Bearing – Part Number: 330003-63
    Ball Bearing
    Part Number: 330003-63
      No Longer Available
  • 330003-60 – Part Number: 330003-60
    330003-60
    Part Number: 330003-60
      On Order
    $6.16
  • 1
    GEAR CASE – Part Number: 398028-00SV
    GEAR CASE
    Part Number: 398028-00SV
      No Longer Available
  • 2
    Screw – Part Number: 330045-06
    Screw
    Part Number: 330045-06
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 3
    Shaft Assembly – Part Number: 398097-00SV
    Shaft Assembly
    Part Number: 398097-00SV
      No Longer Available
  • 4
    Lever – Part Number: 398050-00
    Lever
    Part Number: 398050-00
      Special Order
    $6.16
  • 5
    Tension Spring – Part Number: 398074-00
    Tension Spring
    Part Number: 398074-00
      No Longer Available
  • 6
    Bushing – Part Number: 398064-00
    Bushing
    Part Number: 398064-00
      No Longer Available
  • 7
    Screw – Part Number: 098023-25
    Screw
    Part Number: 098023-25
      No Longer Available
  • 8
    Stop Nut – Part Number: 330021-07
    Stop Nut
    Part Number: 330021-07
      In Stock
    $6.16
  • 9
    Washer,Plain – Part Number: 330016-02
    Washer,Plain
    Part Number: 330016-02
      Special Order
    $6.16
  • 10
    Platen – Part Number: 393745-00
    Platen
    Part Number: 393745-00
      No Longer Available
  • 11
    O-Ring – Part Number: 393758-00
    O-Ring
    Part Number: 393758-00
      No Longer Available
  • 12
    Nut – Part Number: 398094-00
    Nut
    Part Number: 398094-00
      No Longer Available
  • 13
    Steel Plate – Part Number: 398080-00SV
    Steel Plate
    Part Number: 398080-00SV
      No Longer Available
  • 14
    Clamp – Part Number: 398049-00
    Clamp
    Part Number: 398049-00
      No Longer Available
  • 15
    Screw – Part Number: 153637-04
    Screw
    Part Number: 153637-04
      Special Order
    $6.16
  • 16
    Cover – Part Number: 398065-00
    Cover
    Part Number: 398065-00
      No Longer Available
  • 17
    Armature and BRG. – Part Number: 398076-00SV
    Armature and BRG.
    Part Number: 398076-00SV
      No Longer Available
  • 19
    Field – Part Number: 402051-03SV
    Field
    Part Number: 402051-03SV
      No Longer Available
  • 20
    Field Case – Part Number: 393742-00
    Field Case
    Part Number: 393742-00
      Special Order
    $6.94
  • 21
    Brush – Part Number: 398045-01
    Brush
    Part Number: 398045-01
      In Stock
    $6.16
  • 22
    Baffle – Part Number: 393747-00
    Baffle
    Part Number: 393747-00
      Special Order
    $6.16
  • 23
    Rubber Plug – Part Number: 949638-02
    Rubber Plug
    Part Number: 949638-02
      In Stock
    $6.16
  • 24
    Collar – Part Number: 398105-00
    Collar
    Part Number: 398105-00
      In Stock
    $6.16
  • 25
    Brush Holder – Part Number: 398108-00
    Brush Holder
    Part Number: 398108-00
      No Longer Available
  • 26
    Screw – Part Number: 176951-00
    Screw
    Part Number: 176951-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 27
    Plug – Part Number: 072412-00
    Plug
    Part Number: 072412-00
      No Longer Available
  • 28
    Front Handle – Part Number: 398036-00
    Front Handle
    Part Number: 398036-00
      No Longer Available
  • 29
    Roller – Part Number: 615509-00
    Roller
    Part Number: 615509-00
      In Stock
    $6.16
  • 30
    Screw – Part Number: 330019-14
    Screw
    Part Number: 330019-14
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 31
    Screw – Part Number: 398098-00
    Screw
    Part Number: 398098-00
      No Longer Available
  • 32
    Handle And Cover – Part Number: 398117-00
    Handle And Cover
    Part Number: 398117-00
      No Longer Available
  • 33
    Electric Drill Cord Protector – Part Number: 330005-01
    Electric Drill Cord Protector
    Part Number: 330005-01
      In Stock
    $10.69
  • 34
    Cord/10ft./18-3 – Part Number: 36480-98
    Cord/10ft./18-3
    Part Number: 36480-98
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $33.43
  • 35
    Clamp,Cord – Part Number: 380414-00
    Clamp,Cord
    Part Number: 380414-00
      Special Order
    $6.16
  • 36
    Control Module – Part Number: N033988
    Control Module
    Part Number: N033988
      In Stock
    $68.19
  • 37
    Screw M4x20 T20 – Part Number: 330045-07
    Screw M4x20 T20
    Part Number: 330045-07
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 38
    Switch – Part Number: 619242-00
    Switch
    Part Number: 619242-00
      No Longer Available
  • 40
    Thermal Pad – Part Number: 609468-00
    Thermal Pad
    Part Number: 609468-00
      No Longer Available
  • 41
    Wire Harness – Part Number: 619714-00
    Wire Harness
    Part Number: 619714-00
      Special Order
    $18.81
  • 42
    Lead – Part Number: 398078-00
    Lead
    Part Number: 398078-00
      Special Order
    $6.16
  • 43
    Lead – Part Number: 398078-01
    Lead
    Part Number: 398078-01
      Special Order
    $6.16
  • 44
    Terminal Block – Part Number: 398100-00
    Terminal Block
    Part Number: 398100-00
      Special Order
    $6.16
  • 45
    Nut,hex – Part Number: 330015-01
    Nut,hex
    Part Number: 330015-01
      In Stock
    $6.16
  • 46
    Screw – Part Number: 150036-01
    Screw
    Part Number: 150036-01
      No Longer Available
  • 47
    Drive Pulley – Part Number: 393741-00
    Drive Pulley
    Part Number: 393741-00
      No Longer Available
  • 48
    Nut,Hex – Part Number: 330015-04
    Nut,Hex
    Part Number: 330015-04
      In Stock
    $6.16
  • 49
    Drive Belt – Part Number: 398029-00
    Drive Belt
    Part Number: 398029-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $38.22
  • 50
    Driven Pulley – Part Number: 398030-00
    Driven Pulley
    Part Number: 398030-00
      On Order
    $27.66
  • 51
    Nut – Part Number: 330015-09
    Nut
    Part Number: 330015-09
      In Stock
    $6.16
  • 52
    Shaft Assembly – Part Number: 398096-00SV
    Shaft Assembly
    Part Number: 398096-00SV
      No Longer Available
  • 53
    Planet Gear – Part Number: 393753-00
    Planet Gear
    Part Number: 393753-00
      Special Order
    $6.16
  • 54
    Ring Gear – Part Number: 393755-00
    Ring Gear
    Part Number: 393755-00
      Special Order
    $6.16
  • 55
    SHAFT ASSEMBLY – Part Number: N190571
    SHAFT ASSEMBLY
    Part Number: N190571
      No Longer Available
  • 56
    Plate – Part Number: 393759-00
    Plate
    Part Number: 393759-00
      Special Order
    $6.16
  • 57
    DRIVE WHEEL – Part Number: N152124
    DRIVE WHEEL
    Part Number: N152124
      No Longer Available
  • 58
    Ball Bearing – Part Number: 605040-17
    Ball Bearing
    Part Number: 605040-17
      In Stock
    $6.16
  • 59
    Ring,retaining – Part Number: 385244-00
    Ring,retaining
    Part Number: 385244-00
      Special Order
    $6.16
  • 60
    Yoke – Part Number: 640257-00
    Yoke
    Part Number: 640257-00
      In Stock
    $60.62
  • 61
    Spacer – Part Number: 398068-00
    Spacer
    Part Number: 398068-00
      In Stock
    $6.16
  • 62
    Roller – Part Number: 614545-00
    Roller
    Part Number: 614545-00
      No Longer Available
  • 63
    Shaft – Part Number: 398039-00
    Shaft
    Part Number: 398039-00
      In Stock
    $6.16
  • 64
    Shroud – Part Number: 398101-04SV
    Shroud
    Part Number: 398101-04SV
      Special Order
    $25.80
  • 65
    Nut – Part Number: 606899-00
    Nut
    Part Number: 606899-00
      In Stock
    $6.16
  • 66
    Baffle – Part Number: 393746-00
    Baffle
    Part Number: 393746-00
      Special Order
    $6.16
  • 67
    Fan – Part Number: 393743-00SV
    Fan
    Part Number: 393743-00SV
      No Longer Available
  • 69
    Screw,taptite – Part Number: 330045-13
    Screw,taptite
    Part Number: 330045-13
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 70
    O-ring – Part Number: 393749-01
    O-ring
    Part Number: 393749-01
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.16
  • 71
    Frame – Part Number: 398027-01
    Frame
    Part Number: 398027-01
      Special Order
    $49.88
  • 72
    Screw – Part Number: 613099-00
    Screw
    Part Number: 613099-00
      Special Order
    $6.16
  • 73
    Baffle – Part Number: 398083-00
    Baffle
    Part Number: 398083-00
      No Longer Available
  • 74
    Clip – Part Number: 398079-00
    Clip
    Part Number: 398079-00
      No Longer Available
  • 75
    Nut,Hex – Part Number: 330015-02
    Nut,Hex
    Part Number: 330015-02
      Special Order
    $6.16
  • 76
    Tracking Knob – Part Number: 398070-00
    Tracking Knob
    Part Number: 398070-00
      No Longer Available
  • 77
    Belt Cover – Part Number: 398071-00SV
    Belt Cover
    Part Number: 398071-00SV
      No Longer Available
  • 80
    Name Plate – Part Number: N154235
    Name Plate
    Part Number: N154235
      No Longer Available
  • 83
    Dowel Pin – Part Number: 617084-00
    Dowel Pin
    Part Number: 617084-00
      No Longer Available
  • 85
    Baffle – Part Number: 636658-00
    Baffle
    Part Number: 636658-00
      Special Order
    $6.16
  • 90
    Nut, 3/8-24 – Part Number: N131017
    Nut, 3/8-24
    Part Number: N131017
      No Longer Available
  • 104
    Holder – Part Number: 398082-00
    Holder
    Part Number: 398082-00
      No Longer Available
  • 105
    Bag Frame – Part Number: 398072-00
    Bag Frame
    Part Number: 398072-00
      No Longer Available
  • 106
    Clip – Part Number: 617085-00
    Clip
    Part Number: 617085-00
      Special Order
    $6.16
  • 122
    Terminal – Part Number: 88667-04
    Terminal
    Part Number: 88667-04
      Special Order
    $6.16
  • 125
    Bearing – Part Number: N110359
    Bearing
    Part Number: N110359
    ★★★★★
    ★★★★★
    (16)
      In Stock
    $6.16
  • 126
    Warning Label – Part Number: 617115-00
    Warning Label
    Part Number: 617115-00
      Special Order
    $6.16
  • 127
    Label – Part Number: 398115-00
    Label
    Part Number: 398115-00
      Special Order
    $6.16
  • 128
    WARNING LABEL – Part Number: N167358
    WARNING LABEL
    Part Number: N167358
      No Longer Available
  • 800
    Grease, 6 Oz (Oem) – Part Number: 761995-01
    Grease, 6 Oz (Oem)
    Part Number: 761995-01
      No Longer Available
  • 800
    Grease,32 Oz. – Part Number: 283484-01
    Grease,32 Oz.
    Part Number: 283484-01
      Special Order
    $169.25
  • 836
    Wrench – Part Number: 233804-30
    Wrench
    Part Number: 233804-30
      Special Order
    $180.40
  • 856
    Sanding Belt (sold Individuall – Part Number: 340608-01
    Sanding Belt (sold Individuall
    Part Number: 340608-01
      In Stock
    $6.16
  • 856
    Vacuum Adapter – Part Number: DW4050
    Vacuum Adapter
    Part Number: DW4050
      No Longer Available
  • 861
    Kit Box – Part Number: 632134-00
    Kit Box
    Part Number: 632134-00
      No Longer Available
