DeVilbiss Belt Sander Belt or Drum Sander Replacement Parts For Model 25722 (Type 1)

We Sell Only Genuine DeVilbiss Parts

Popular Parts for 25722

Search Within Model

Questions & Answers for DeVilbiss 25722
Browse all Parts Search by Area

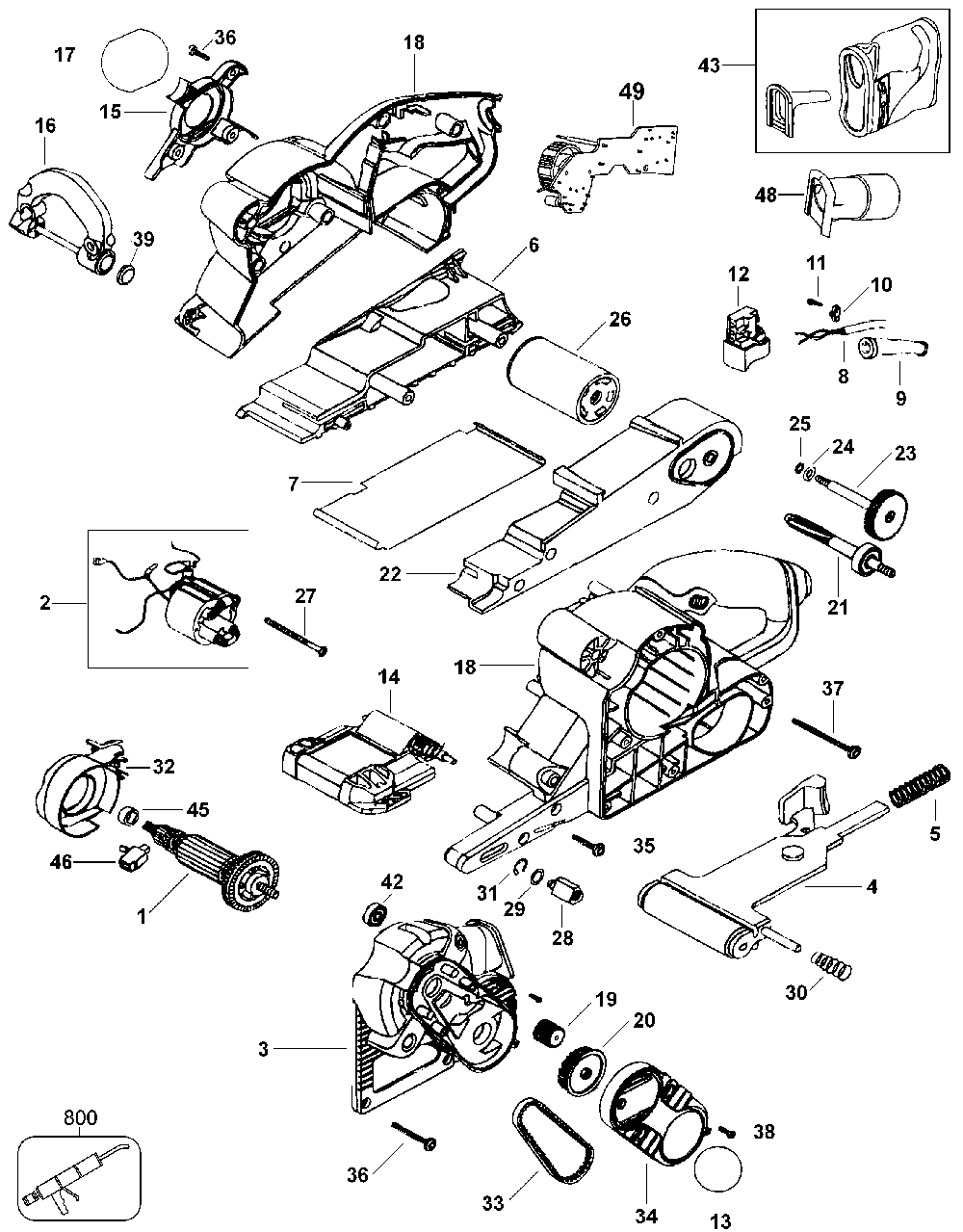

Exploded Diagram A Diagram and Parts List for Type 1 DeVilbiss Belt or Drum Sander
Exploded Diagram A
Previous Showing All Parts Next
Exploded Diagram A
Exploded Diagram A Diagram and Parts List for Type 1 DeVilbiss Belt or Drum Sander
  • 1
    ARMATURE ASSEMBLY – Part Number: 479331-01
    ARMATURE ASSEMBLY
    Part Number: 479331-01
      No Longer Available
  • 2
    FIELD – Part Number: 590276-05
    FIELD
    Part Number: 590276-05
      Special Order
    $20.37
  • 3
    COVER – Part Number: 587202-01
    COVER
    Part Number: 587202-01
      On Order
    $8.20
  • 4
    Carrier Ay – Part Number: 589384-01
    Carrier Ay
    Part Number: 589384-01
      No Longer Available
  • 5
    Spring – Part Number: 587248-00
    Spring
    Part Number: 587248-00
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 6
    Cover – Part Number: 587207-00
    Cover
    Part Number: 587207-00
      Special Order
    $6.16
  • 7
    Plate – Part Number: 587249-00
    Plate
    Part Number: 587249-00
      In Stock
    $6.16
  • 8
    Cordset – Part Number: 372067-16
    Cordset
    Part Number: 372067-16
      In Stock
    $9.14
  • 9
    Protector,cord – Part Number: 148481-00
    Protector,cord
    Part Number: 148481-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 10
    Clamp,Cord – Part Number: 329301-00
    Clamp,Cord
    Part Number: 329301-00
      Special Order
    $6.16
  • 11
    Screw – Part Number: 370748
    Screw
    Part Number: 370748
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 12
    SWITCH – Part Number: 587233-01
    SWITCH
    Part Number: 587233-01
      Special Order
    $6.16
  • 13
    Name Plate – Part Number: 478938-01
    Name Plate
    Part Number: 478938-01
      No Longer Available
  • 14
    Cover – Part Number: 590279-00
    Cover
    Part Number: 590279-00
      Special Order
    $9.63
  • 15
    Cover – Part Number: 587209-00
    Cover
    Part Number: 587209-00
      Special Order
    $6.16
  • 16
    Handle Asy – Part Number: 590280-01
    Handle Asy
    Part Number: 590280-01
      No Longer Available
  • 17
    Label – Part Number: 478937-00
    Label
    Part Number: 478937-00
      No Longer Available
  • 18
    CLAMSHELL SET – Part Number: 590278-01
    CLAMSHELL SET
    Part Number: 590278-01
      Special Order
    $27.66
  • 19
    Pulley,Small – Part Number: 587261-00
    Pulley,Small
    Part Number: 587261-00
      In Stock
    $6.16
  • 20
    Pulley,Large – Part Number: 587262-00
    Pulley,Large
    Part Number: 587262-00
      Special Order
    $6.55
  • 21
    Shaft/Bearing Assembly – Part Number: 588489-00
    Shaft/Bearing Assembly
    Part Number: 588489-00
      In Stock
    $11.01
  • 22
    Plate,Mounting – Part Number: 588478-00
    Plate,Mounting
    Part Number: 588478-00
      Special Order
    $32.24
  • 23
    Shaft,Drive – Part Number: 588477-00
    Shaft,Drive
    Part Number: 588477-00
      Special Order
    $9.12
  • 24
    Washer, Thrust – Part Number: 587230-00
    Washer, Thrust
    Part Number: 587230-00
      Special Order
    $6.16
  • 25
    Washer,Thrust – Part Number: 587229-00
    Washer,Thrust
    Part Number: 587229-00
      In Stock
    $6.16
  • 26
    Drive Roller – Part Number: 90545358
    Drive Roller
    Part Number: 90545358
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $18.42
  • 27
    Screw – Part Number: 330065-21
    Screw
    Part Number: 330065-21
      Special Order
    $6.16
  • 28
    Knob Assembly – Part Number: 587224-00
    Knob Assembly
    Part Number: 587224-00
      In Stock
    $6.16
  • 29
    Washer – Part Number: 587226-00
    Washer
    Part Number: 587226-00
      No Longer Available
  • 30
    Spring – Part Number: 477505-00
    Spring
    Part Number: 477505-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 31
    Ring – Part Number: 058836-00
    Ring
    Part Number: 058836-00
      Special Order
    $6.16
  • 32
    Baffle – Part Number: 587203-00
    Baffle
    Part Number: 587203-00
      Special Order
    $6.16
  • 33
    Belt – Part Number: 587263-00
    Belt
    Part Number: 587263-00
    ★★★★★
    ★★★★★
    (5)
      On Order
    $10.67
  • 34
    BELT COVER – Part Number: 587204-01
    BELT COVER
    Part Number: 587204-01
      Special Order
    $6.16
  • 35
    Screw – Part Number: 330065-16
    Screw
    Part Number: 330065-16
      Special Order
    $6.16
  • 36
    Screw – Part Number: 330065-08
    Screw
    Part Number: 330065-08
      No Longer Available
  • 37
    Screw – Part Number: 330065-12
    Screw
    Part Number: 330065-12
      Special Order
    $6.16
  • 38
    Screw – Part Number: 330065-06
    Screw
    Part Number: 330065-06
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 39
    Insert – Part Number: 590465-00
    Insert
    Part Number: 590465-00
      Special Order
    $6.16
  • 42
    Bearing – Part Number: 90566481
    Bearing
    Part Number: 90566481
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $6.16
  • 43
    Craftsman – Part Number: 588562-02
    Craftsman
    Part Number: 588562-02
      No Longer Available
  • 45
    Bearing – Part Number: 90532404
    Bearing
    Part Number: 90532404
      In Stock
    $6.16
  • 46
    Brush Assembly – Part Number: 588563-00
    Brush Assembly
    Part Number: 588563-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $8.50
  • 48
    Vacuum Adaptor – Part Number: 587843-00
    Vacuum Adaptor
    Part Number: 587843-00
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $6.42
  • 49
    MODULE – Part Number: 477766-01
    MODULE
    Part Number: 477766-01
      Special Order
    $18.92
  • 800
    Grease – Part Number: 870889-02
    Grease
    Part Number: 870889-02
      In Stock
    $31.03
  • 835
    Sears manual – Part Number: 488985-00
    Sears manual
    Part Number: 488985-00
      No Longer Available
