Bosch Band Saw Replacement Parts For Model GCB120 (3601M36010)

We Sell Only Genuine Bosch Parts

Popular Parts for GCB120

Search Within Model

Questions & Answers for Bosch GCB120
Browse all Parts Search by Area
Section 1 Diagram and Parts List for 3601M36010 Bosch Band Saw
Section 1
Section 2 Diagram and Parts List for 3601M36010 Bosch Band Saw
Section 2
Section 3 Diagram and Parts List for 3601M36010 Bosch Band Saw
Section 3
Section 4 Diagram and Parts List for 3601M36010 Bosch Band Saw
Section 4
Previous Showing All Parts Next
Section 1

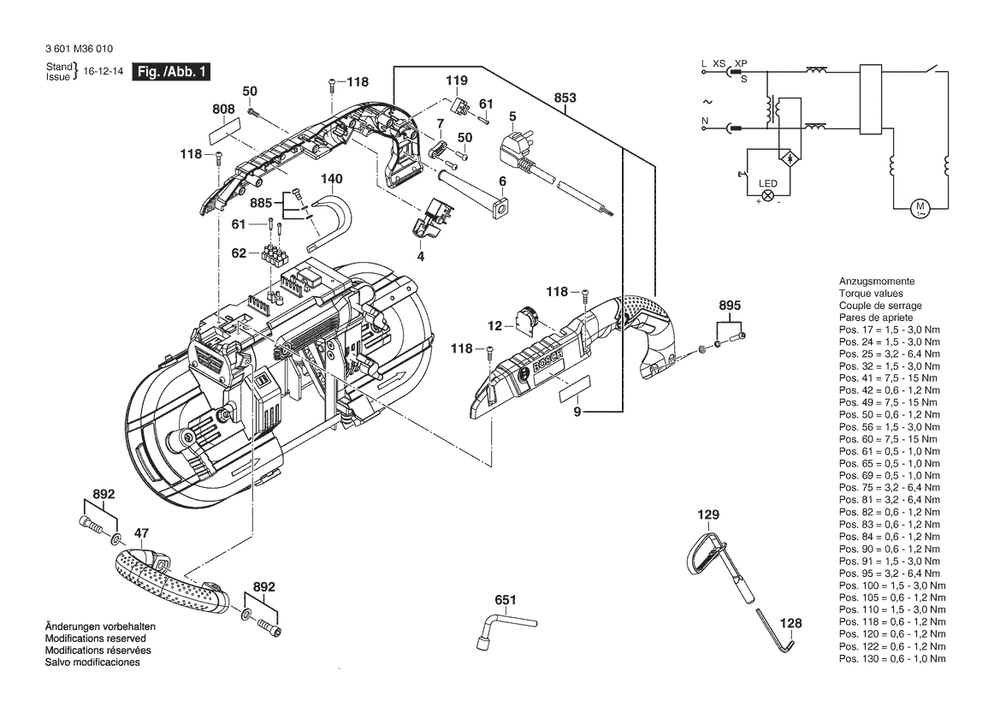

Section 1 Diagram and Parts List for 3601M36010 Bosch Band Saw
  • 4
    SWITCH – Part Number: 1619PA8745
    SWITCH
    Part Number: 1619PA8745
      Special Order
    $12.97
  • 5
    CORD – Part Number: 1619PA8730
    CORD
    Part Number: 1619PA8730
      Special Order
    $29.71
  • 6
    GROMMET – Part Number: 1619PA8731
    GROMMET
    Part Number: 1619PA8731
      Special Order
    $6.16
  • 7
    CABLE CLIP – Part Number: 1619PA8733
    CABLE CLIP
    Part Number: 1619PA8733
      Special Order
    $6.16
  • 9
    LABEL – Part Number: 1619PA8743
    LABEL
    Part Number: 1619PA8743
      Special Order
    $6.16
  • 12
    ELECTRONIC CONTROL – Part Number: 1619PA9012
    ELECTRONIC CONTROL
    Part Number: 1619PA9012
      Special Order
    $61.08
  • 47
    AUXILIARY HANDLE – Part Number: 1619PA8782
    AUXILIARY HANDLE
    Part Number: 1619PA8782
      Special Order
    $11.29
  • 50
    SCREW – Part Number: 1619PA8785
    SCREW
    Part Number: 1619PA8785
      Special Order
    $6.16
  • 61
    SCREW – Part Number: 1619PA8796
    SCREW
    Part Number: 1619PA8796
      Special Order
    $6.16
  • 62
    TERMINAL BLOCK – Part Number: 1619PA8797
    TERMINAL BLOCK
    Part Number: 1619PA8797
      Special Order
    $6.16
  • 118
    SCREW – Part Number: 1619PA8848
    SCREW
    Part Number: 1619PA8848
      Special Order
    $6.16
  • 119
    TERMINAL BLOCK – Part Number: 1619PA8849
    TERMINAL BLOCK
    Part Number: 1619PA8849
      Special Order
    $6.16
  • 128
    WRENCH – Part Number: 1619PA8857
    WRENCH
    Part Number: 1619PA8857
      Special Order
    $6.16
  • 129
    WRENCH ATTACHMENT – Part Number: 1619PA8858
    WRENCH ATTACHMENT
    Part Number: 1619PA8858
      Special Order
    $6.16
  • 140
    HOOK – Part Number: 1619PA9980
    HOOK
    Part Number: 1619PA9980
      Special Order
    $6.16
  • 651
    WRENCH – Part Number: 1619PA8904
    WRENCH
    Part Number: 1619PA8904
      Special Order
    $12.97
  • 808
    NAMEPLATE – Part Number: 1619PA8741
    NAMEPLATE
    Part Number: 1619PA8741
      Special Order
    $6.16
  • 853
    HANDLE – Part Number: 1619PA9984
    HANDLE
    Part Number: 1619PA9984
      Special Order
    $19.56
  • 885
    SCREW SET – Part Number: 1619PA9987
    SCREW SET
    Part Number: 1619PA9987
      Special Order
    $6.16
  • 892
    SCREW SET – Part Number: 1619PA8895
    SCREW SET
    Part Number: 1619PA8895
      Special Order
    $6.16
  • 895
    SCREW SET – Part Number: 1619PA8898
    SCREW SET
    Part Number: 1619PA8898
      Special Order
    $6.16
Section 2
Section 2 Diagram and Parts List for 3601M36010 Bosch Band Saw
  • 1
    MOTOR HOUSING – Part Number: 1619PA8724
    MOTOR HOUSING
    Part Number: 1619PA8724
      Special Order
    $27.14
  • 2
    FIELD – Part Number: 1619PA6856
    FIELD
    Part Number: 1619PA6856
      Special Order
    $94.08
  • 12
    ELECTRONIC CONTROL – Part Number: 1619PA9012
    ELECTRONIC CONTROL
    Part Number: 1619PA9012
      Special Order
    $61.08
  • 16
    BRUSH HOLDER – Part Number: 1619PA8751
    BRUSH HOLDER
    Part Number: 1619PA8751
      Special Order
    $6.16
  • 50
    SCREW – Part Number: 1619PA8785
    SCREW
    Part Number: 1619PA8785
      Special Order
    $6.16
  • 63
    SWITCH – Part Number: 1619PA6427
    SWITCH
    Part Number: 1619PA6427
      Special Order
    $6.16
  • 64
    COVER – Part Number: 1619PA8798
    COVER
    Part Number: 1619PA8798
      Special Order
    $6.16
  • 65
    SCREW – Part Number: 1619PA8799
    SCREW
    Part Number: 1619PA8799
      Special Order
    $6.16
  • 70
    AIR DEFLECTOR RING – Part Number: 1619PA8803
    AIR DEFLECTOR RING
    Part Number: 1619PA8803
      Special Order
    $6.16
  • 71
    RUBBER RING – Part Number: 1619PA8804
    RUBBER RING
    Part Number: 1619PA8804
      Special Order
    $6.16
  • 75
    NUT – Part Number: 1619PA8808
    NUT
    Part Number: 1619PA8808
      Special Order
    $6.16
  • 80
    COVER – Part Number: 1619PA9970
    COVER
    Part Number: 1619PA9970
      Special Order
    $61.08
  • 85
    WORKPIECE SUPPORT – Part Number: 1619PA8818
    WORKPIECE SUPPORT
    Part Number: 1619PA8818
      Special Order
    $6.16
  • 95
    SCREW – Part Number: 1619PA8828
    SCREW
    Part Number: 1619PA8828
      Special Order
    $6.16
  • 105
    SCREW – Part Number: 1619PA8837
    SCREW
    Part Number: 1619PA8837
      Special Order
    $6.16
  • 107
    BRUSH COVER – Part Number: 1619PA8838
    BRUSH COVER
    Part Number: 1619PA8838
      Special Order
    $6.16
  • 108
    PROTECTIVE GLASS – Part Number: 1619PA8839
    PROTECTIVE GLASS
    Part Number: 1619PA8839
      Special Order
    $6.16
  • 110
    SCREW – Part Number: 1619PA9975
    SCREW
    Part Number: 1619PA9975
      Special Order
    $6.16
  • 113
    SAFETY PLATE – Part Number: 1619PA8843
    SAFETY PLATE
    Part Number: 1619PA8843
      Special Order
    $6.16
  • 114
    INSERT – Part Number: 1619PA9989
    INSERT
    Part Number: 1619PA9989
      Special Order
    $6.16
  • 126
    LABEL – Part Number: 1619PA8856
    LABEL
    Part Number: 1619PA8856
      Special Order
    $6.16
  • 135
    CABLE – Part Number: 1619PA9978
    CABLE
    Part Number: 1619PA9978
      Special Order
    $6.16
  • 136
    CABLE – Part Number: 1619PA9979
    CABLE
    Part Number: 1619PA9979
      Special Order
    $6.16
  • 137
    CABLE – Part Number: 1619PA8866
    CABLE
    Part Number: 1619PA8866
      Special Order
    $6.16
  • 138
    CABLE – Part Number: 1619PA8867
    CABLE
    Part Number: 1619PA8867
      Special Order
    $6.16
  • 139
    CABLE – Part Number: 1619PA8868
    CABLE
    Part Number: 1619PA8868
      Special Order
    $6.16
  • 803
    ARMATURE – Part Number: 1619PA8871
    ARMATURE
    Part Number: 1619PA8871
      Special Order
    $80.74
  • 811
    BRUSH SET – Part Number: 1619PA8872
    BRUSH SET
    Part Number: 1619PA8872
      Special Order
    $21.96
  • 848
    COVER – Part Number: 1619PA9983
    COVER
    Part Number: 1619PA9983
      Special Order
    $54.87
  • 867
    LED LAMP – Part Number: 1619PA9013
    LED LAMP
    Part Number: 1619PA9013
      Special Order
    $31.58
  • 879
    GEAR SET – Part Number: 1619PA8888
    GEAR SET
    Part Number: 1619PA8888
      Special Order
    $47.82
  • 891
    SCREW SET – Part Number: 1619PA8894
    SCREW SET
    Part Number: 1619PA8894
      Special Order
    $6.16
  • 897
    SCREW SET – Part Number: 1619PA8900
    SCREW SET
    Part Number: 1619PA8900
      Special Order
    $6.16
Section 3

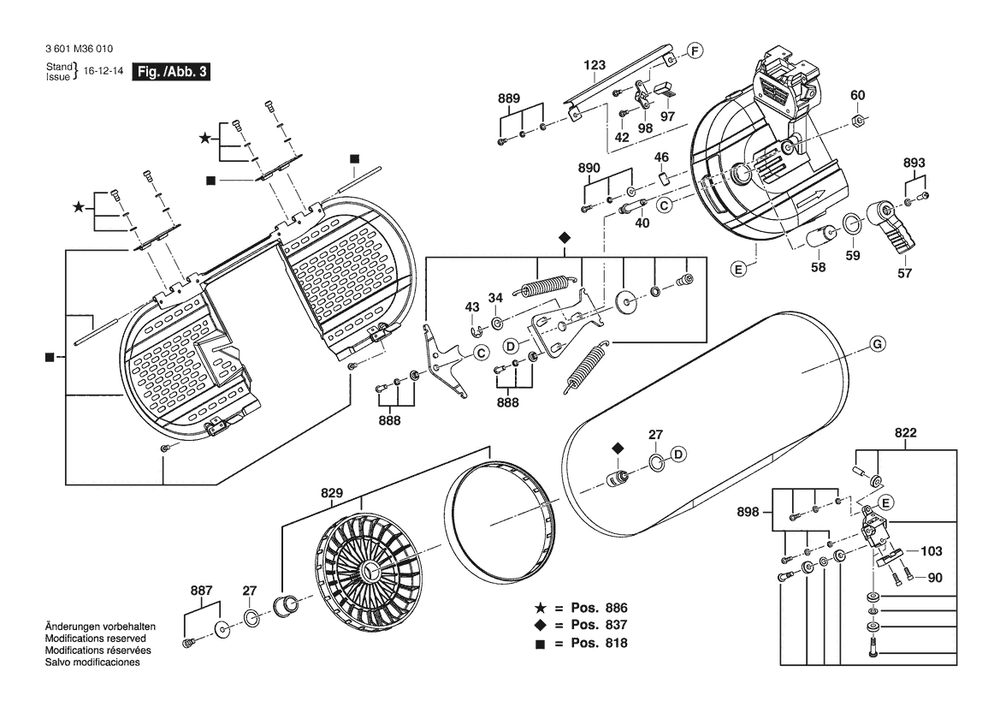

Section 3 Diagram and Parts List for 3601M36010 Bosch Band Saw
  • 27
    WASHER – Part Number: 1619PA8763
    WASHER
    Part Number: 1619PA8763
      Special Order
    $6.16
  • 34
    WASHER – Part Number: 1619PA8769
    WASHER
    Part Number: 1619PA8769
      Special Order
    $6.16
  • 40
    ADJUSTING BOLT – Part Number: 1619PA8775
    ADJUSTING BOLT
    Part Number: 1619PA8775
      Special Order
    $6.16
  • 42
    SCREW – Part Number: 1619PA8777
    SCREW
    Part Number: 1619PA8777
      Special Order
    $6.16
  • 43
    RETAINING RING – Part Number: 1619PA8778
    RETAINING RING
    Part Number: 1619PA8778
      Special Order
    $6.16
  • 46
    GUIDE ROD – Part Number: 1619PA8781
    GUIDE ROD
    Part Number: 1619PA8781
      Special Order
    $6.16
  • 57
    LEVER – Part Number: 1619PA8792
    LEVER
    Part Number: 1619PA8792
      Special Order
    $6.16
  • 58
    PIVOT PIN – Part Number: 1619PA8793
    PIVOT PIN
    Part Number: 1619PA8793
      Special Order
    $6.16
  • 59
    WASHER – Part Number: 1619PA8794
    WASHER
    Part Number: 1619PA8794
      Special Order
    $6.16
  • 60
    NUT – Part Number: 1619PA8795
    NUT
    Part Number: 1619PA8795
      Special Order
    $6.16
  • 90
    SCREW – Part Number: 1619PA9972
    SCREW
    Part Number: 1619PA9972
      Special Order
    $6.16
  • 97
    WHEEL BRUSH – Part Number: 1619PA8830
    WHEEL BRUSH
    Part Number: 1619PA8830
      Special Order
    $6.16
  • 98
    BRUSH HOLDER – Part Number: 1619PA8831
    BRUSH HOLDER
    Part Number: 1619PA8831
      Special Order
    $6.16
  • 103
    SUPPORT PLATE – Part Number: 1619PA9974
    SUPPORT PLATE
    Part Number: 1619PA9974
      Special Order
    $6.16
  • 110
    SCREW – Part Number: 1619PA9975
    SCREW
    Part Number: 1619PA9975
      Special Order
    $6.16
  • 123
    PROTECTION PLATE – Part Number: 1619PA8853
    PROTECTION PLATE
    Part Number: 1619PA8853
      Special Order
    $6.16
  • 818
    COVER – Part Number: 1619PA8874
    COVER
    Part Number: 1619PA8874
      Special Order
    $27.14
  • 822
    BEARING BRACKET – Part Number: 1619PA9982
    BEARING BRACKET
    Part Number: 1619PA9982
      Special Order
    $21.96
  • 829
    GUIDE WHEEL – Part Number: 1619PA8878
    GUIDE WHEEL
    Part Number: 1619PA8878
      In Stock
    $29.71
  • 837
    CLAMPING DEVICE – Part Number: 1619PA8879
    CLAMPING DEVICE
    Part Number: 1619PA8879
      Special Order
    $12.97
  • 886
    SCREW SET – Part Number: 1619PA8889
    SCREW SET
    Part Number: 1619PA8889
      Special Order
    $6.16
  • 887
    SCREW SET – Part Number: 1619PA8890
    SCREW SET
    Part Number: 1619PA8890
      Special Order
    $6.16
  • 888
    SCREW SET – Part Number: 1619PA8891
    SCREW SET
    Part Number: 1619PA8891
      Special Order
    $6.16
  • 889
    SCREW SET – Part Number: 1619PA8892
    SCREW SET
    Part Number: 1619PA8892
      Special Order
    $6.16
  • 890
    SCREW SET – Part Number: 1619PA8893
    SCREW SET
    Part Number: 1619PA8893
      Special Order
    $6.16
  • 893
    SCREW SET – Part Number: 1619PA8896
    SCREW SET
    Part Number: 1619PA8896
      Special Order
    $6.16
  • 898
    SCREW SET – Part Number: 1619PA8901
    SCREW SET
    Part Number: 1619PA8901
      Special Order
    $6.16
Section 4

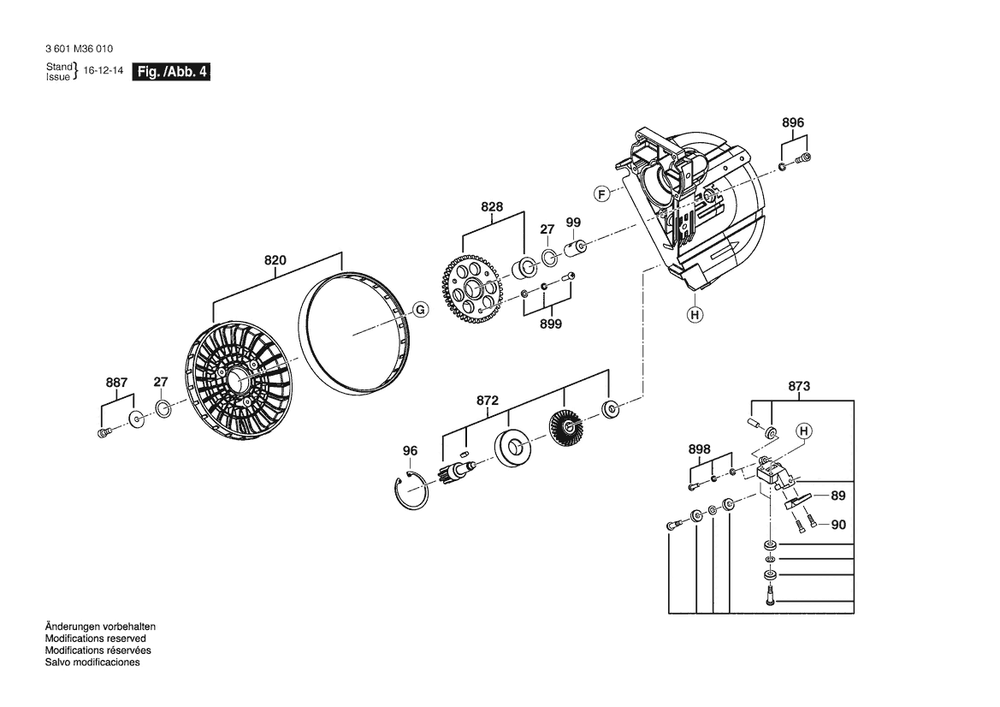

Section 4 Diagram and Parts List for 3601M36010 Bosch Band Saw
  • 27
    WASHER – Part Number: 1619PA8763
    WASHER
    Part Number: 1619PA8763
      Special Order
    $6.16
  • 89
    SUPPORT PLATE – Part Number: 1619PA9971
    SUPPORT PLATE
    Part Number: 1619PA9971
      Special Order
    $6.16
  • 90
    SCREW – Part Number: 1619PA9972
    SCREW
    Part Number: 1619PA9972
      Special Order
    $6.16
  • 96
    RETAINING RING – Part Number: 1619PA8829
    RETAINING RING
    Part Number: 1619PA8829
      Special Order
    $6.16
  • 99
    WHEEL SHAFT – Part Number: 1619PA8832
    WHEEL SHAFT
    Part Number: 1619PA8832
      Special Order
    $6.16
  • 820
    DRIVE WHEEL – Part Number: 1619PA8875
    DRIVE WHEEL
    Part Number: 1619PA8875
      Special Order
    $27.14
  • 828
    SPUR GEAR DRIVE – Part Number: 1619PA8877
    SPUR GEAR DRIVE
    Part Number: 1619PA8877
      Special Order
    $133.25
  • 872
    GEAR SET – Part Number: 1619PA9985
    GEAR SET
    Part Number: 1619PA9985
      Special Order
    $69.20
  • 873
    Bearing Bracket – Part Number: 1619PA9986
    Bearing Bracket
    Part Number: 1619PA9986
      No Longer Available
  • 887
    SCREW SET – Part Number: 1619PA8890
    SCREW SET
    Part Number: 1619PA8890
      Special Order
    $6.16
  • 896
    SCREW SET – Part Number: 1619PA8899
    SCREW SET
    Part Number: 1619PA8899
      Special Order
    $6.16
  • 898
    SCREW SET – Part Number: 1619PA8901
    SCREW SET
    Part Number: 1619PA8901
      Special Order
    $6.16
  • 899
    SCREW SET – Part Number: 1619PA8902
    SCREW SET
    Part Number: 1619PA8902
      Special Order
    $6.16

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
