Bosch Band Saw Replacement Parts For Model 3601BB7010 (GCB18V-5)

We Sell Only Genuine Bosch Parts

Popular Parts for 3601BB7010

Search Within Model

Questions & Answers for Bosch 3601BB7010
Browse all Parts Search by Area
Figure 1 Diagram and Parts List for GCB18V-5 Bosch Band Saw
Figure 1
Figure 2 Diagram and Parts List for GCB18V-5 Bosch Band Saw
Figure 2
Figure 3 Diagram and Parts List for GCB18V-5 Bosch Band Saw
Figure 3
Figure 4 Diagram and Parts List for GCB18V-5 Bosch Band Saw
Figure 4
Figure 5 Diagram and Parts List for GCB18V-5 Bosch Band Saw
Figure 5
Previous Showing All Parts Next
Figure 1

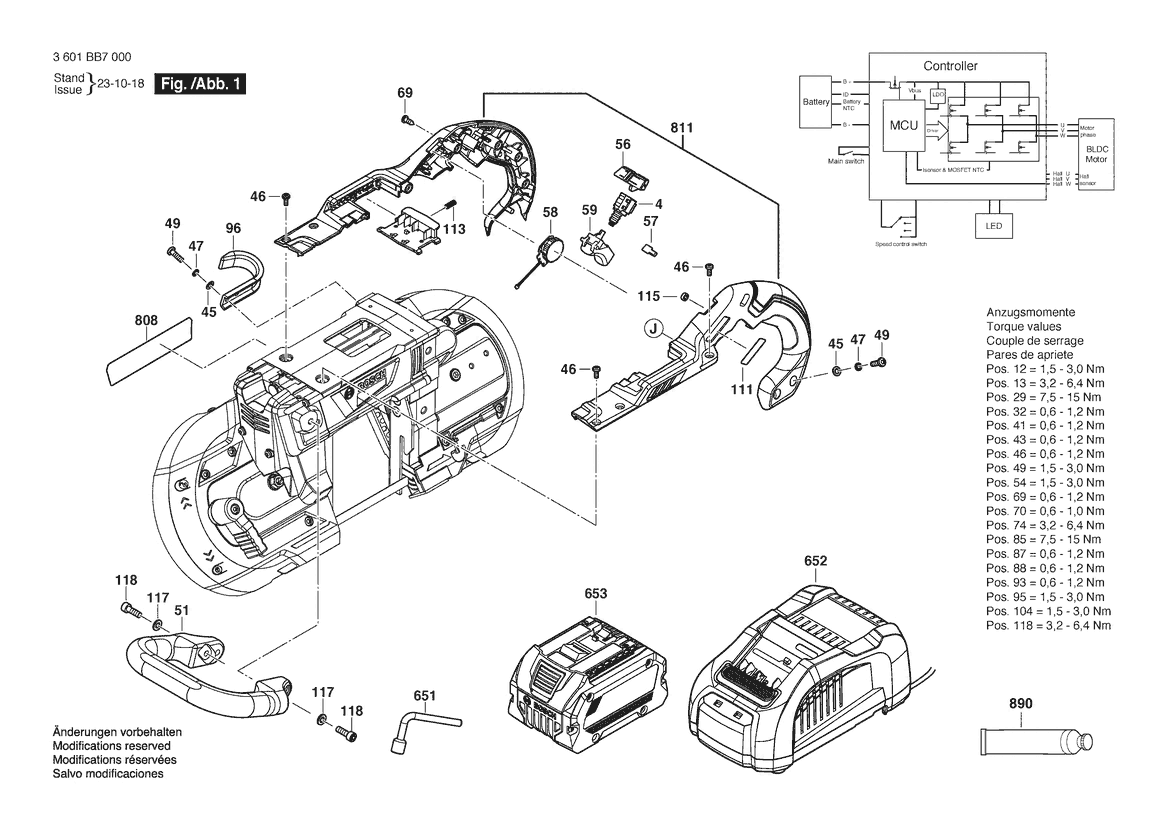

Figure 1 Diagram and Parts List for GCB18V-5 Bosch Band Saw
  • 4
    MAIN SWITCH – Part Number: 2607202913
    MAIN SWITCH
    Part Number: 2607202913
      Special Order
    $23.70
  • 45
    PLAIN WASHER – Part Number: 1619PA8789
    PLAIN WASHER
    Part Number: 1619PA8789
      Special Order
    $5.95
  • 46
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8942
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8942
      Special Order
    $8.20
  • 47
    WASHER – Part Number: 1619PA8794
    WASHER
    Part Number: 1619PA8794
      Special Order
    $5.95
  • 49
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8943
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8943
      Special Order
    $10.90
  • 51
    AUXILIARY HANDLE – Part Number: 1619PB8944
    AUXILIARY HANDLE
    Part Number: 1619PB8944
      Special Order
    $12.52
  • 56
    LOCKING LEVEL – Part Number: 1619PB8949
    LOCKING LEVEL
    Part Number: 1619PB8949
      Special Order
    $5.95
  • 57
    COMPRESSION SPRING – Part Number: 1619PC1677
    COMPRESSION SPRING
    Part Number: 1619PC1677
      Special Order
    $5.95
  • 58
    THUMBWHEEL – Part Number: 1619PB8955
    THUMBWHEEL
    Part Number: 1619PB8955
      Special Order
    $28.68
  • 59
    TRIGGER – Part Number: 1619PB8933
    TRIGGER
    Part Number: 1619PB8933
      Special Order
    $5.95
  • 69
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8965
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8965
      Special Order
    $5.95
  • 96
    HOOK – Part Number: 1619PA9980
    HOOK
    Part Number: 1619PA9980
      Special Order
    $5.95
  • 111
    LABEL – Part Number: 1619PB8951
    LABEL
    Part Number: 1619PB8951
      Special Order
    $5.95
  • 113
    SPRING – Part Number: 2604690055
    SPRING
    Part Number: 2604690055
      Special Order
    $5.95
  • 115
    PAD – Part Number: 1619PB8954
    PAD
    Part Number: 1619PB8954
      Special Order
    $5.95
  • 117
    PLAIN WASHER – Part Number: 1619PB8939
    PLAIN WASHER
    Part Number: 1619PB8939
      Special Order
    $5.95
  • 118
    HEX SCREW – Part Number: 1619PB8952
    HEX SCREW
    Part Number: 1619PB8952
      Special Order
    $5.95
  • 651
    WRENCH – Part Number: 1619PA8904
    WRENCH
    Part Number: 1619PA8904
      Special Order
    $12.52
  • 808
    WARNING LABEL – Part Number: 1619PC1668
    WARNING LABEL
    Part Number: 1619PC1668
      Special Order
    $5.95
  • 811
    SET OF HANDLES – Part Number: 1619PC1669
    SET OF HANDLES
    Part Number: 1619PC1669
      Special Order
    $21.20
  • 890
    GREASE – Part Number: 1615430015
    GREASE
    Part Number: 1615430015
      In Stock
    $58.95
Figure 2

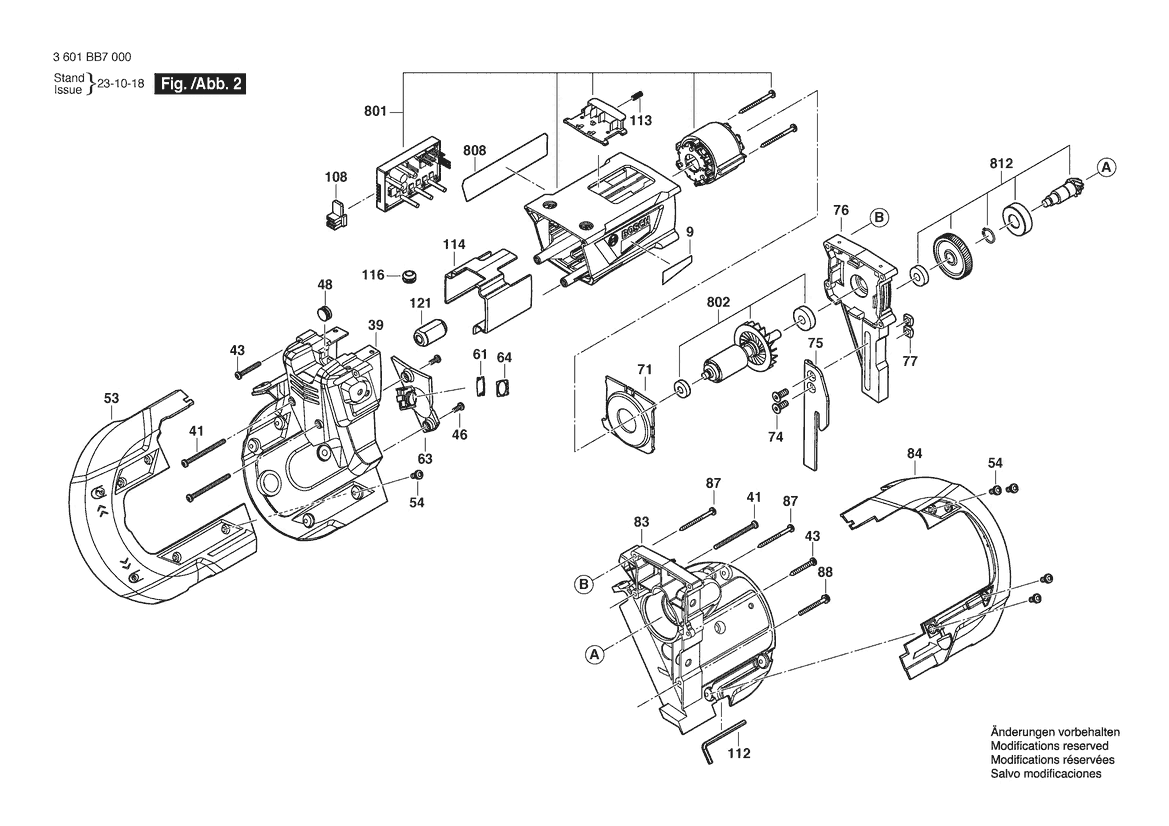

Figure 2 Diagram and Parts List for GCB18V-5 Bosch Band Saw
  • 9
    MANUFACTURERS NAMEPLATE – Part Number: 1619PB8940
    MANUFACTURERS NAMEPLATE
    Part Number: 1619PB8940
      Special Order
    $5.95
  • 39
    PROTECTIVE COVER – Part Number: 1619PB8941
    PROTECTIVE COVER
    Part Number: 1619PB8941
      Special Order
    $58.96
  • 41
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8987
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8987
      Special Order
    $5.95
  • 43
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8988
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8988
      Special Order
    $5.95
  • 46
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8942
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8942
      Special Order
    $8.20
  • 48
    BLOCK – Part Number: 1619PB8980
    BLOCK
    Part Number: 1619PB8980
      Special Order
    $10.90
  • 53
    PROTECTIVE COVER – Part Number: 1619PB8946
    PROTECTIVE COVER
    Part Number: 1619PB8946
      Special Order
    $9.42
  • 54
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8947
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8947
      Special Order
    $9.42
  • 61
    LED-MODULE – Part Number: 1619PB8958
    LED-MODULE
    Part Number: 1619PB8958
      Special Order
    $7.10
  • 63
    BASE – Part Number: 1619PB8960
    BASE
    Part Number: 1619PB8960
      Special Order
    $5.95
  • 64
    LENS – Part Number: 1619PB8961
    LENS
    Part Number: 1619PB8961
      Special Order
    $5.95
  • 71
    COVER – Part Number: 1619PB8966
    COVER
    Part Number: 1619PB8966
      Special Order
    $5.95
  • 74
    SCREW – Part Number: 1619PA8828
    SCREW
    Part Number: 1619PA8828
      Special Order
    $5.95
  • 75
    WORKPIECE SUPPORT – Part Number: 1619PB8968
    WORKPIECE SUPPORT
    Part Number: 1619PB8968
      Special Order
    $5.95
  • 76
    GEAR COVER – Part Number: 1619PB8969
    GEAR COVER
    Part Number: 1619PB8969
      Special Order
    $23.70
  • 77
    NUT – Part Number: 1619PA8808
    NUT
    Part Number: 1619PA8808
      Special Order
    $5.95
  • 83
    PROTECTIVE COVER – Part Number: 1619PB8970
    PROTECTIVE COVER
    Part Number: 1619PB8970
      Special Order
    $46.16
  • 84
    PROTECTIVE COVER – Part Number: 1619PB8971
    PROTECTIVE COVER
    Part Number: 1619PB8971
      Special Order
    $9.42
  • 87
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8989
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8989
      Special Order
    $5.95
  • 88
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8990
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8990
      Special Order
    $5.95
  • 108
    PAD – Part Number: 1619PB8977
    PAD
    Part Number: 1619PB8977
      Special Order
    $5.95
  • 112
    WRENCH – Part Number: 1619PA8857
    WRENCH
    Part Number: 1619PA8857
      Special Order
    $5.95
  • 113
    SPRING – Part Number: 2604690055
    SPRING
    Part Number: 2604690055
      Special Order
    $5.95
  • 114
    COVER – Part Number: 1619PB8953
    COVER
    Part Number: 1619PB8953
      Special Order
    $5.95
  • 116
    COVER – Part Number: 1619PB8956
    COVER
    Part Number: 1619PB8956
      Special Order
    $5.95
  • 121
    FERRITE – Part Number: 1619PB8962
    FERRITE
    Part Number: 1619PB8962
      Special Order
    $9.42
  • 801
    MOTOR SPARE PARTS SET – Part Number: 1619PC1656
    MOTOR SPARE PARTS SET
    Part Number: 1619PC1656
      Special Order
    $321.93
  • 802
    ARMATURE SET – Part Number: 1619PC1657
    ARMATURE SET
    Part Number: 1619PC1657
      Special Order
    $52.96
  • 808
    WARNING LABEL – Part Number: 1619PC1668
    WARNING LABEL
    Part Number: 1619PC1668
      Special Order
    $5.95
  • 812
    GEAR SET – Part Number: 1619PA8888
    GEAR SET
    Part Number: 1619PA8888
      Special Order
    $46.16
Figure 3

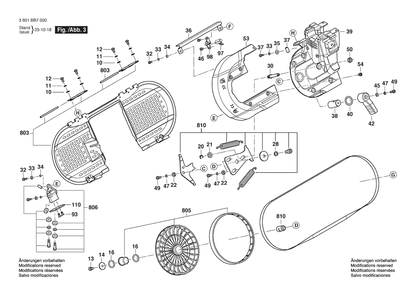

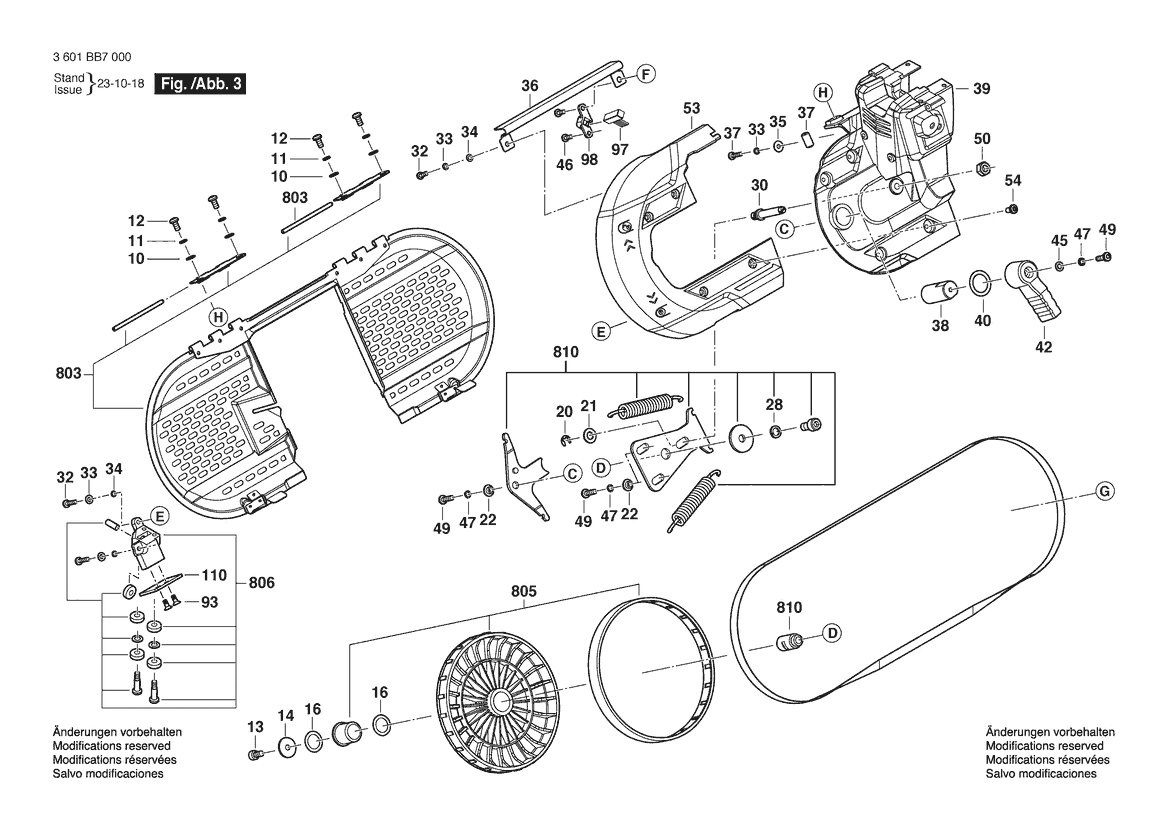

Figure 3 Diagram and Parts List for GCB18V-5 Bosch Band Saw
  • 10
    PLAIN WASHER – Part Number: 1619PA8836
    PLAIN WASHER
    Part Number: 1619PA8836
      Special Order
    $5.95
  • 11
    SPRING WASHER – Part Number: 1619PA8759
    SPRING WASHER
    Part Number: 1619PA8759
      Special Order
    $7.10
  • 12
    TORX OVAL-HEAD SCREW – Part Number: 1619PA8760
    TORX OVAL-HEAD SCREW
    Part Number: 1619PA8760
      Special Order
    $5.95
  • 13
    HEX SCREW – Part Number: 1619PA8761
    HEX SCREW
    Part Number: 1619PA8761
      Special Order
    $5.95
  • 14
    PLAIN WASHER – Part Number: 1619PA9966
    PLAIN WASHER
    Part Number: 1619PA9966
      Special Order
    $16.60
  • 16
    WASHER – Part Number: 1619PA8763
    WASHER
    Part Number: 1619PA8763
      Special Order
    $5.95
  • 20
    RETAINING RING – Part Number: 1619PA8778
    RETAINING RING
    Part Number: 1619PA8778
      Special Order
    $5.95
  • 21
    WASHER – Part Number: 1619PA8769
    WASHER
    Part Number: 1619PA8769
      Special Order
    $5.95
  • 22
    GUIDE SLEEVE – Part Number: 1619PA8768
    GUIDE SLEEVE
    Part Number: 1619PA8768
      Special Order
    $5.95
  • 28
    SPRING WASHER – Part Number: 1619PA8845
    SPRING WASHER
    Part Number: 1619PA8845
      Special Order
    $5.95
  • 30
    ADJUSTING BOLT – Part Number: 1619PA8775
    ADJUSTING BOLT
    Part Number: 1619PA8775
      Special Order
    $5.95
  • 32
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8986
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8986
      Special Order
    $5.95
  • 33
    SPRING WASHER – Part Number: 1619PA8846
    SPRING WASHER
    Part Number: 1619PA8846
      Special Order
    $8.20
  • 34
    PLAIN WASHER – Part Number: 1619PA8847
    PLAIN WASHER
    Part Number: 1619PA8847
      Special Order
    $5.95
  • 35
    PLAIN WASHER – Part Number: 1619PA8780
    PLAIN WASHER
    Part Number: 1619PA8780
      Special Order
    $5.95
  • 36
    PROTECTION PLATE – Part Number: 1619PA8853
    PROTECTION PLATE
    Part Number: 1619PA8853
      Special Order
    $5.95
  • 37
    GUIDE ROD – Part Number: 1619PA8781
    GUIDE ROD
    Part Number: 1619PA8781
      Special Order
    $5.95
  • 38
    PIVOT PIN – Part Number: 1619PA8793
    PIVOT PIN
    Part Number: 1619PA8793
      Special Order
    $5.95
  • 39
    PROTECTIVE COVER – Part Number: 1619PB8941
    PROTECTIVE COVER
    Part Number: 1619PB8941
      Special Order
    $58.96
  • 40
    WASHER – Part Number: 1619PA8794
    WASHER
    Part Number: 1619PA8794
      Special Order
    $5.95
  • 42
    LEVER – Part Number: 1619PA8792
    LEVER
    Part Number: 1619PA8792
      Special Order
    $5.95
  • 45
    PLAIN WASHER – Part Number: 1619PA8789
    PLAIN WASHER
    Part Number: 1619PA8789
      Special Order
    $5.95
  • 46
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8942
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8942
      Special Order
    $8.20
  • 47
    WASHER – Part Number: 1619PA8794
    WASHER
    Part Number: 1619PA8794
      Special Order
    $5.95
  • 49
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8943
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8943
      Special Order
    $10.90
  • 50
    NUT – Part Number: 1619PA8795
    NUT
    Part Number: 1619PA8795
      Special Order
    $5.95
  • 53
    PROTECTIVE COVER – Part Number: 1619PB8946
    PROTECTIVE COVER
    Part Number: 1619PB8946
      Special Order
    $9.42
  • 54
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8947
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8947
      Special Order
    $9.42
  • 93
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8959
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8959
      Special Order
    $5.95
  • 97
    WHEEL BRUSH – Part Number: 1619PA8830
    WHEEL BRUSH
    Part Number: 1619PA8830
      Special Order
    $5.95
  • 98
    BRUSH HOLDER – Part Number: 1619PA8831
    BRUSH HOLDER
    Part Number: 1619PA8831
      Special Order
    $5.95
  • 110
    SUPPORT PLATE – Part Number: 1619PA9974
    SUPPORT PLATE
    Part Number: 1619PA9974
      Special Order
    $5.95
  • 803
    PROTECTIVE COVER – Part Number: 1619PC1658
    PROTECTIVE COVER
    Part Number: 1619PC1658
      Special Order
    $30.48
  • 805
    GUIDE WHEEL – Part Number: 1619PA8878
    GUIDE WHEEL
    Part Number: 1619PA8878
      In Stock
    $28.68
  • 806
    BEARING BRACKET – Part Number: 1619PC1663
    BEARING BRACKET
    Part Number: 1619PC1663
      Special Order
    $21.20
  • 810
    CLAMPING DEVICE – Part Number: 1619PA8879
    CLAMPING DEVICE
    Part Number: 1619PA8879
      Special Order
    $12.52
Figure 4

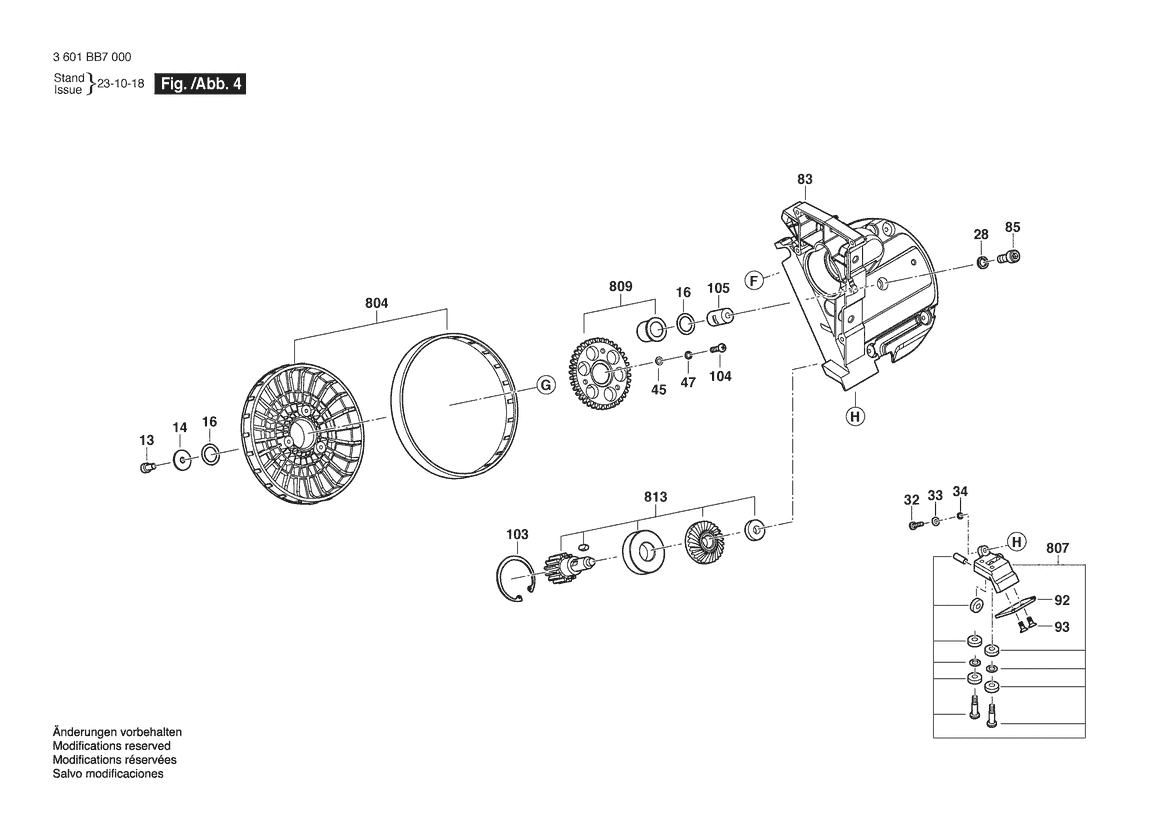

Figure 4 Diagram and Parts List for GCB18V-5 Bosch Band Saw
  • 13
    HEX SCREW – Part Number: 1619PA8761
    HEX SCREW
    Part Number: 1619PA8761
      Special Order
    $5.95
  • 14
    PLAIN WASHER – Part Number: 1619PA9966
    PLAIN WASHER
    Part Number: 1619PA9966
      Special Order
    $16.60
  • 16
    WASHER – Part Number: 1619PA8763
    WASHER
    Part Number: 1619PA8763
      Special Order
    $5.95
  • 28
    SPRING WASHER – Part Number: 1619PA8845
    SPRING WASHER
    Part Number: 1619PA8845
      Special Order
    $5.95
  • 30
    ADJUSTING BOLT – Part Number: 1619PA8775
    ADJUSTING BOLT
    Part Number: 1619PA8775
      Special Order
    $5.95
  • 32
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8986
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8986
      Special Order
    $5.95
  • 33
    SPRING WASHER – Part Number: 1619PA8846
    SPRING WASHER
    Part Number: 1619PA8846
      Special Order
    $8.20
  • 34
    PLAIN WASHER – Part Number: 1619PA8847
    PLAIN WASHER
    Part Number: 1619PA8847
      Special Order
    $5.95
  • 45
    PLAIN WASHER – Part Number: 1619PA8789
    PLAIN WASHER
    Part Number: 1619PA8789
      Special Order
    $5.95
  • 47
    WASHER – Part Number: 1619PA8794
    WASHER
    Part Number: 1619PA8794
      Special Order
    $5.95
  • 83
    PROTECTIVE COVER – Part Number: 1619PB8970
    PROTECTIVE COVER
    Part Number: 1619PB8970
      Special Order
    $46.16
  • 85
    HEX SCREW – Part Number: 1619PC1676
    HEX SCREW
    Part Number: 1619PC1676
      Special Order
    $33.50
  • 92
    SUPPORT PLATE – Part Number: 1619PA9971
    SUPPORT PLATE
    Part Number: 1619PA9971
      Special Order
    $5.95
  • 93
    TORX OVAL-HEAD SCREW – Part Number: 1619PB8959
    TORX OVAL-HEAD SCREW
    Part Number: 1619PB8959
      Special Order
    $5.95
  • 103
    RETAINING RING – Part Number: 1619PA8829
    RETAINING RING
    Part Number: 1619PA8829
      Special Order
    $5.95
  • 104
    PAN HEAD SCREW – Part Number: 1619PA8833
    PAN HEAD SCREW
    Part Number: 1619PA8833
      Special Order
    $9.42
  • 105
    WHEEL SHAFT – Part Number: 1619PA8832
    WHEEL SHAFT
    Part Number: 1619PA8832
      Special Order
    $5.95
  • 804
    DRIVE WHEEL – Part Number: 1619PC1659
    DRIVE WHEEL
    Part Number: 1619PC1659
      Special Order
    $23.70
  • 807
    BEARING BRACKET – Part Number: 1619PC1661
    BEARING BRACKET
    Part Number: 1619PC1661
      Special Order
    $21.20
  • 809
    SPUR GEAR DRIVE – Part Number: 1619PC1664
    SPUR GEAR DRIVE
    Part Number: 1619PC1664
      Special Order
    $46.16
  • 813
    SET OF GEARS – Part Number: 1619PC1670
    SET OF GEARS
    Part Number: 1619PC1670
      Special Order
    $60.42
Figure 5
Figure 5 Diagram and Parts List for GCB18V-5 Bosch Band Saw

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
