DeWALT 5 1500w Sag Angle Grinder Replacement Parts For Model DWE4336-B3 (Type 1)

We Sell Only Genuine DeWALT Parts

Popular Parts for DWE4336-B3

Search Within Model

Questions & Answers for DeWALT DWE4336-B3
Browse all Parts Search by Area

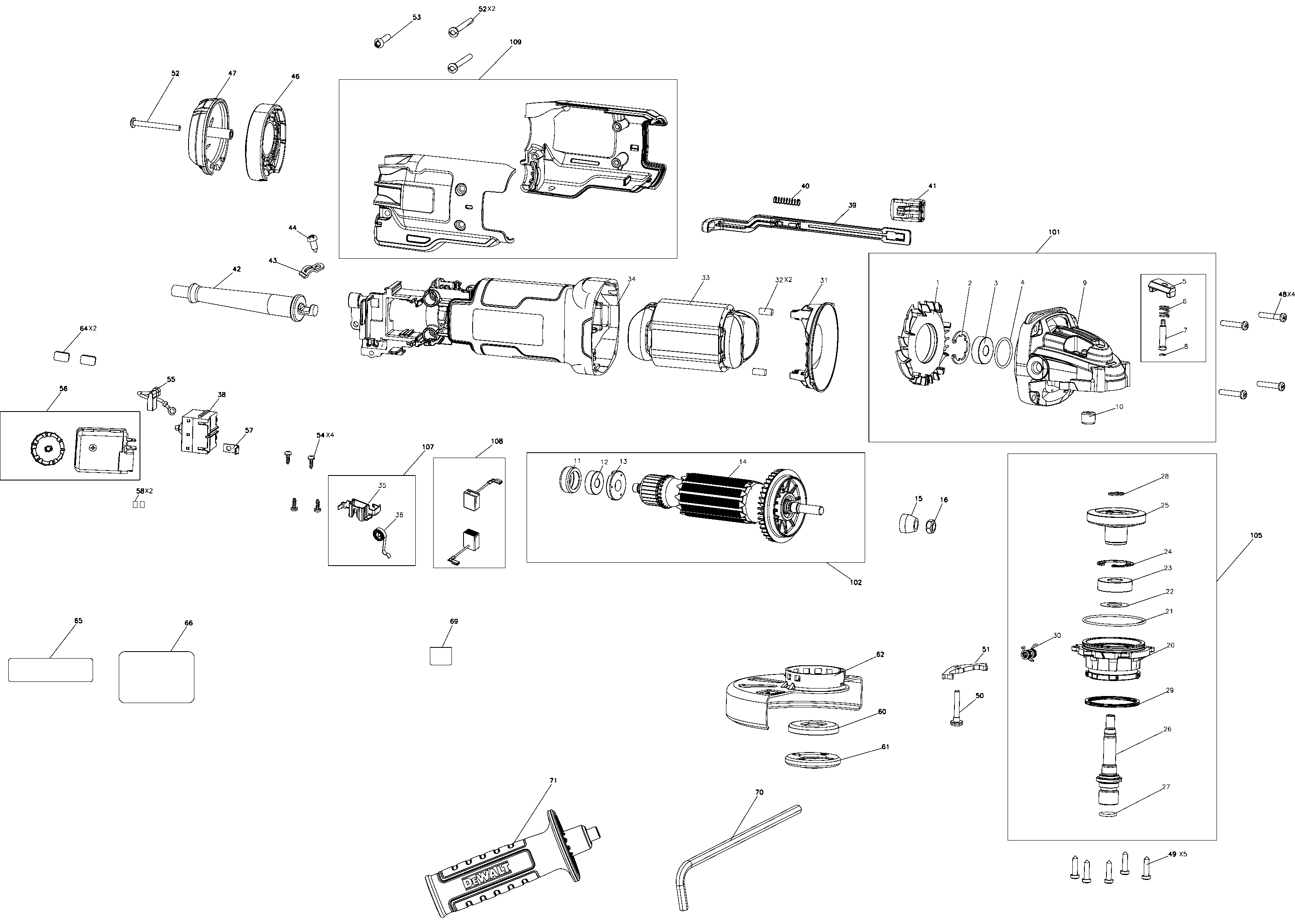

Default Diagram and Parts List for Type 1 DeWALT Angle Grinder
Default
Previous Showing All Parts Next
Default
Default Diagram and Parts List for Type 1 DeWALT Angle Grinder
  • 1
    Stator – Part Number: N401958
    Stator
    Part Number: N401958
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 2
    Retaining Ring – Part Number: N453031
    Retaining Ring
    Part Number: N453031
      In Stock
    $6.16
  • 3
    Ball Bearing – Part Number: N175104
    Ball Bearing
    Part Number: N175104
      In Stock
    $6.16
  • 4
    O-Ring – Part Number: N119639
    O-Ring
    Part Number: N119639
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 5
    Lock Button – Part Number: N278899
    Lock Button
    Part Number: N278899
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.16
  • 6
    Spring – Part Number: N263579
    Spring
    Part Number: N263579
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 7
    Spindle Lock Pin – Part Number: N481683
    Spindle Lock Pin
    Part Number: N481683
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 8
    O-ring – Part Number: N263699
    O-ring
    Part Number: N263699
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 9
    GEAR CASE – Part Number: N480628
    GEAR CASE
    Part Number: N480628
      No Longer Available
  • 10
    Needle Bearing – Part Number: 330004-01
    Needle Bearing
    Part Number: 330004-01
      In Stock
    $6.16
  • 11
    Bearing Cup – Part Number: 641823-00
    Bearing Cup
    Part Number: 641823-00
      On Order
    $6.16
  • 12
    Ball Bearing – Part Number: N130916
    Ball Bearing
    Part Number: N130916
      In Stock
    $6.16
  • 13
    MAGNET – Part Number: N449233
    MAGNET
    Part Number: N449233
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 14
    ARMATURE – Part Number: N441889
    ARMATURE
    Part Number: N441889
      No Longer Available
  • 15
    PINION – Part Number: N423537
    PINION
    Part Number: N423537
      In Stock
    $9.50
  • 16
    Nut – Part Number: N372039
    Nut
    Part Number: N372039
      In Stock
    $6.16
  • 20
    GEAR CASE COVER – Part Number: N441765
    GEAR CASE COVER
    Part Number: N441765
      No Longer Available
  • 21
    O-Ring – Part Number: N307625
    O-Ring
    Part Number: N307625
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 22
    SLINGER – Part Number: N400478
    SLINGER
    Part Number: N400478
      No Longer Available
  • 23
    Ball Bearing – Part Number: 330003-64
    Ball Bearing
    Part Number: 330003-64
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $20.18
  • 24
    RETAINING RING – Part Number: N481950
    RETAINING RING
    Part Number: N481950
      No Longer Available
  • 25
    Gear – Part Number: N409481
    Gear
    Part Number: N409481
      No Longer Available
  • 26
    SPINDLE – Part Number: N380165
    SPINDLE
    Part Number: N380165
      No Longer Available
  • 27
    O-ring – Part Number: 633044-00
    O-ring
    Part Number: 633044-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 28
    Ring, Retaining – Part Number: 444793-00
    Ring, Retaining
    Part Number: 444793-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 29
    Spring Washer – Part Number: N135116
    Spring Washer
    Part Number: N135116
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 30
    Pawl Spring – Part Number: N465886
    Pawl Spring
    Part Number: N465886
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 31
    BAFFLE – Part Number: N399419
    BAFFLE
    Part Number: N399419
      Special Order
    $6.16
  • 32
    Rubber Plug – Part Number: 949638-02
    Rubber Plug
    Part Number: 949638-02
      In Stock
    $6.16
  • 33
    FIELD – Part Number: N474973
    FIELD
    Part Number: N474973
      No Longer Available
  • 34
    FIELD CASE – Part Number: N444134
    FIELD CASE
    Part Number: N444134
      No Longer Available
  • 35
    BRUSH BOX – Part Number: N335560
    BRUSH BOX
    Part Number: N335560
      No Longer Available
  • 36
    SPRING – Part Number: N273780
    SPRING
    Part Number: N273780
      No Longer Available
  • 38
    Switch – Part Number: N396008
    Switch
    Part Number: N396008
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $16.49
  • 39
    LINKAGE – Part Number: N447003
    LINKAGE
    Part Number: N447003
      No Longer Available
  • 40
    Spring – Part Number: N093410
    Spring
    Part Number: N093410
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 41
    Button, Slider – Part Number: N097844
    Button, Slider
    Part Number: N097844
      In Stock
    $6.16
  • 42
    CORDSET – Part Number: N508058
    CORDSET
    Part Number: N508058
      No Longer Available
  • 43
    Cord Clamp – Part Number: N194291
    Cord Clamp
    Part Number: N194291
      In Stock
    $6.16
  • 44
    Screw – Part Number: 330065-06
    Screw
    Part Number: 330065-06
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 46
    DUST PORT – Part Number: N563707
    DUST PORT
    Part Number: N563707
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 47
    END CAP – Part Number: N402946
    END CAP
    Part Number: N402946
      Special Order
    $6.16
  • 48
    Screw – Part Number: N371839
    Screw
    Part Number: N371839
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 49
    Screw – Part Number: 330045-06
    Screw
    Part Number: 330045-06
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 50
    Shoulder Screw – Part Number: N297219
    Shoulder Screw
    Part Number: N297219
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 51
    Reversible Guard Release – Part Number: N442976
    Reversible Guard Release
    Part Number: N442976
      No Longer Available
  • 52
    Screw – Part Number: N389438
    Screw
    Part Number: N389438
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 53
    Screw – Part Number: 330065-09
    Screw
    Part Number: 330065-09
      Special Order
    $6.16
  • 54
    Screw – Part Number: 593478-00
    Screw
    Part Number: 593478-00
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 55
    Lead Assembly. – Part Number: 631028-00
    Lead Assembly.
    Part Number: 631028-00
      In Stock
    $6.16
  • 56
    MODULE – Part Number: N488898
    MODULE
    Part Number: N488898
      No Longer Available
  • 57
    Terminal – Part Number: 634599-00
    Terminal
    Part Number: 634599-00
      In Stock
    $6.16
  • 58
    Seal – Part Number: 633391-00
    Seal
    Part Number: 633391-00
      Special Order
    $6.16
  • 60
    Clamp Washer – Part Number: N115381
    Clamp Washer
    Part Number: N115381
    ★★★★★
    ★★★★★
    (6)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 61
    Hex Hole Flange – Part Number: N134467
    $9.63
  • 62
    GUARD – Part Number: N487789
    GUARD
    Part Number: N487789
      In Stock
    $19.06
  • 64
    PAD – Part Number: N482414
    PAD
    Part Number: N482414
      No Longer Available
  • 65
    ID LABEL – Part Number: N403730
    ID LABEL
    Part Number: N403730
      No Longer Available
  • 66
    RATING LABEL – Part Number: N507624
    RATING LABEL
    Part Number: N507624
      No Longer Available
  • 69
    LABEL – Part Number: N465404
    LABEL
    Part Number: N465404
      No Longer Available
  • 70
    Hex Wrench – Part Number: N107295
    Hex Wrench
    Part Number: N107295
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.16
  • 71
    Side Handle – Part Number: N382311
    Side Handle
    Part Number: N382311
      In Stock
    $24.55
  • 101
    GEAR CASE ASSY. – Part Number: N483617
    GEAR CASE ASSY.
    Part Number: N483617
      No Longer Available
  • 102
    ARMATURE ASSEMBLY – Part Number: N474959
    ARMATURE ASSEMBLY
    Part Number: N474959
      No Longer Available
  • 105
    GEAR CASE COVER ASSY. – Part Number: N475873
    GEAR CASE COVER ASSY.
    Part Number: N475873
      No Longer Available
  • 107
    Brush Box – Part Number: N413349
    Brush Box
    Part Number: N413349
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $9.66
  • 108
    Brush – Part Number: N257540
    Brush
    Part Number: N257540
      No Longer Available
  • 109
    END HANDLE ASSY. – Part Number: N471808
    END HANDLE ASSY.
    Part Number: N471808
      No Longer Available
