DeWALT Grinder Angle Grinder Replacement Parts For Model DW824 (Type 3)

DeWALT Parts We Sell Only Genuine DeWALT Parts

Popular Parts for DW824

Search Within Model

Questions & Answers for DeWALT DW824
Browse all Parts Search by Area

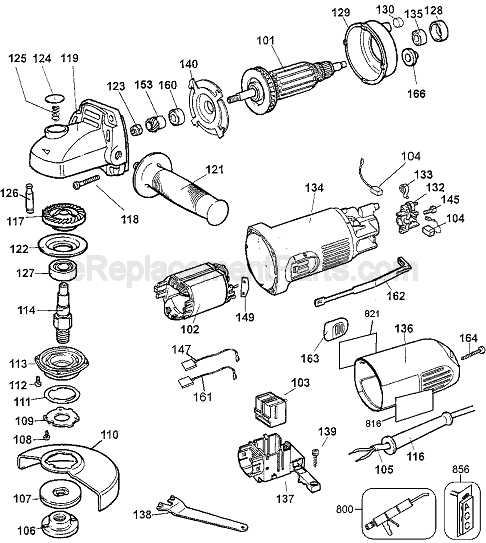

Page A Diagram and Parts List for Type 3 DeWALT
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 3 DeWALT
  • 101
    Armature – Part Number: 949631-01
    Armature
    Part Number: 949631-01
      No Longer Available
  • 102
    Field – Part Number: 395990-01
    Field
    Part Number: 395990-01
      No Longer Available
  • 103
    Switch,on/off – Part Number: 945614-00
    Switch,on/off
    Part Number: 945614-00
      On Order
    $12.38
  • 104
    Carbon Brush – Part Number: 949646-01
    Carbon Brush
    Part Number: 949646-01
    ★★★★★
    ★★★★★
    (1)
      On Order
    $7.17
  • 105
    Power Cord – Part Number: 330081-06
    Power Cord
    Part Number: 330081-06
      No Longer Available
  • 106
    Flange – Part Number: 401678-06
    Flange
    Part Number: 401678-06
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.44
  • 107
    Inner Flange – Part Number: 389181-00
    Inner Flange
    Part Number: 389181-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.45
  • 108
    Screw – Part Number: 562160-06
    Screw
    Part Number: 562160-06
      In Stock
    Minimum Quantity of 2 required
    $3.99
  • 109
    Flange – Part Number: 605415-00
    Flange
    Part Number: 605415-00
      No Longer Available
  • 110
    Guard – Part Number: 390020-00
    Guard
    Part Number: 390020-00
      No Longer Available
  • 111
    Guard Spring – Part Number: 393576-00
    Guard Spring
    Part Number: 393576-00
    ★★★★★
    ★★★★★
    (1)
      On Order
    Minimum Quantity of 2 required
    $4.13
  • 112
    Screw – Part Number: 562160-07
    Screw
    Part Number: 562160-07
      Special Order
    $3.99
  • 112
    Screw – Part Number: 330045-46
    Screw
    Part Number: 330045-46
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 113
    Cover,Gear Case – Part Number: 390521-00
    Cover,Gear Case
    Part Number: 390521-00
      No Longer Available
  • 114
    Spindle – Part Number: 391473-00
    Spindle
    Part Number: 391473-00
      No Longer Available
  • 116
    Electric Drill Cord Protector – Part Number: 330005-01
    Electric Drill Cord Protector
    Part Number: 330005-01
      In Stock
    $7.31
  • 117
    Gear – Part Number: 391489-00
    Gear
    Part Number: 391489-00
      Special Order
    $8.84
  • 118
    Screw – Part Number: 562097-01
    Screw
    Part Number: 562097-01
      Special Order
    $3.99
  • 119
    Service Kit – Part Number: 610704-00
    Service Kit
    Part Number: 610704-00
      Special Order
    $14.24
  • 121
    Side Handle – Part Number: N239381
    Side Handle
    Part Number: N239381
      No Longer Available
  • 122
    Flange – Part Number: 403156-00
    Flange
    Part Number: 403156-00
      No Longer Available
  • 123
    Nut – Part Number: 945292-00
    Nut
    Part Number: 945292-00
      Special Order
    $3.99
  • 124
    Button – Part Number: 944574-00
    Button
    Part Number: 944574-00
      In Stock
    $4.13
  • 125
    Spring – Part Number: 562210-00
    Spring
    Part Number: 562210-00
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $7.47
  • 126
    Lock,Spindle – Part Number: 944571-00
    Lock,Spindle
    Part Number: 944571-00
      In Stock
    $6.15
  • 127
    Bearing – Part Number: 605040-22
    Bearing
    Part Number: 605040-22
      In Stock
    $5.53
  • 128
    Cover,bearing – Part Number: 930275-00
    Cover,bearing
    Part Number: 930275-00
      On Order
    Minimum Quantity of 2 required
    $4.13
  • 129
    Baffle – Part Number: 401623-00
    Baffle
    Part Number: 401623-00
      Special Order
    $3.99
  • 130
    Rubber Plug – Part Number: 949638-01
    Rubber Plug
    Part Number: 949638-01
      Special Order
    $3.99
  • 132
    Brush Hldr.Assembly – Part Number: 395985-01S
    Brush Hldr.Assembly
    Part Number: 395985-01S
      No Longer Available
  • 133
    Spring – Part Number: 562204-00
    Spring
    Part Number: 562204-00
      In Stock
    Minimum Quantity of 2 required
    $3.99
  • 135
    Ball Bearing – Part Number: 605040-02
    Ball Bearing
    Part Number: 605040-02
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $16.35
  • 136
    End Cap – Part Number: 394938-01
    End Cap
    Part Number: 394938-01
      No Longer Available
  • 137
    Switch Support – Part Number: 5140000-13
    Switch Support
    Part Number: 5140000-13
      Special Order
    $4.99
  • 138
    Wrench – Part Number: 401680-00
    Wrench
    Part Number: 401680-00
    ★★★★★
    ★★★★★
    (7)
      On Order
    $14.32
  • 139
    Screw – Part Number: 562097-05
    Screw
    Part Number: 562097-05
      Special Order
    $3.99
  • 140
    Retainer,Brg – Part Number: 401622-01
    Retainer,Brg
    Part Number: 401622-01
      Special Order
    $3.99
  • 145
    Screw – Part Number: 562097-00
    Screw
    Part Number: 562097-00
      In Stock
    $4.13
  • 149
    Felt Pad – Part Number: 402489-00
    Felt Pad
    Part Number: 402489-00
      No Longer Available
  • 153
    Pinion – Part Number: 945592-01
    Pinion
    Part Number: 945592-01
      Special Order
    $11.15
  • 160
    330003-60 – Part Number: 330003-60
    330003-60
    Part Number: 330003-60
      In Stock
    $6.15
  • 162
    Slider – Part Number: 611737-00
    Slider
    Part Number: 611737-00
      Special Order
    $6.15
  • 163
    Switch Button – Part Number: 569624-01
    Switch Button
    Part Number: 569624-01
      In Stock
    $3.99
  • 164
    Screw – Part Number: 562097-13
    Screw
    Part Number: 562097-13
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 166
    Slinger – Part Number: 398906-00
    Slinger
    Part Number: 398906-00
      Special Order
    $2.99
  • 171
    O-Ring – Part Number: 393799-00
    O-Ring
    Part Number: 393799-00
      Special Order
    $3.99
  • 172
    Label – Part Number: 393802-00
    Label
    Part Number: 393802-00
      Special Order
    $3.99
  • 800
    Grease – Part Number: 286436-00
    Grease
    Part Number: 286436-00
      Special Order
    $281.73
  • 816
    Label – Part Number: 946194-00
    Label
    Part Number: 946194-00
      Special Order
    $4.13
  • 821
    Nameplate – Part Number: 396153-00
    Nameplate
    Part Number: 396153-00
      No Longer Available
  • 856
    Grinding Wheel - 5-inch Diamet – Part Number: DW4619
    Grinding Wheel - 5-inch Diamet
    Part Number: DW4619
      In Stock
    $6.15
