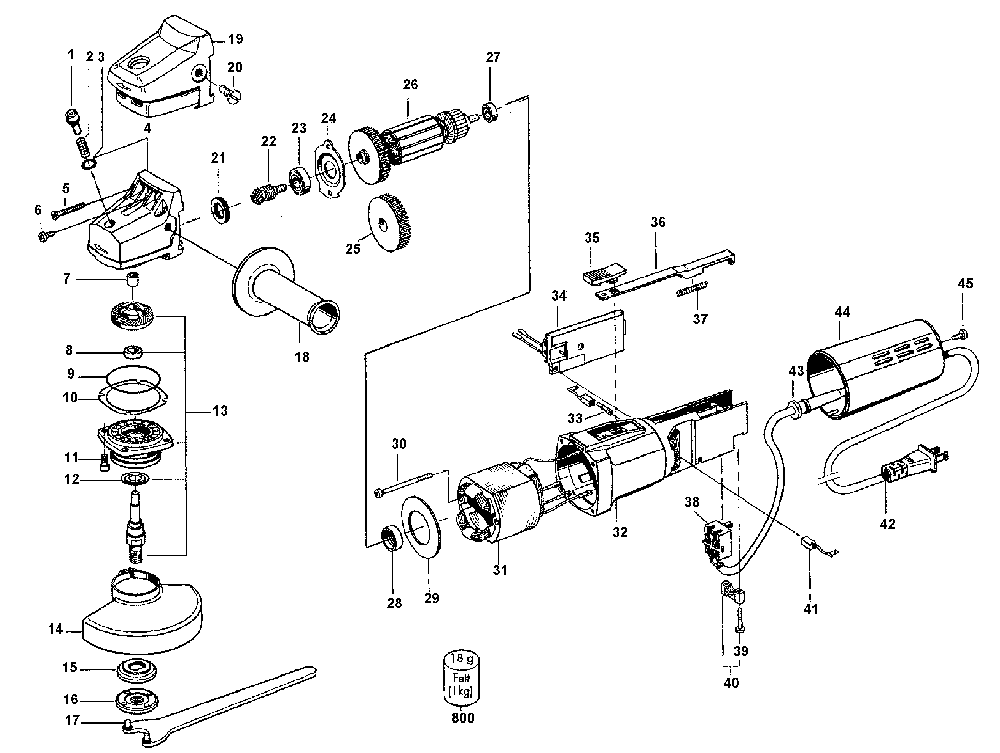

Exploded Diagram A Diagram and Parts List for Type 1 DeVilbiss Angle Grinder
Exploded Diagram A
Previous Showing All Parts Next
Exploded Diagram A
Exploded Diagram A Diagram and Parts List for Type 1 DeVilbiss Angle Grinder
  • 1
    Lock Button – Part Number: 250265
    Lock Button
    Part Number: 250265
      No Longer Available
  • 2
    Spring – Part Number: 250589
    Spring
    Part Number: 250589
      No Longer Available
  • 3
    Seal – Part Number: 250266
    Seal
    Part Number: 250266
      No Longer Available
  • 4
    Gear housing – Part Number: 301671
    Gear housing
    Part Number: 301671
      No Longer Available
  • 5
    Screw – Part Number: 195693
    Screw
    Part Number: 195693
      No Longer Available
  • 6
    Screw – Part Number: 258573
    Screw
    Part Number: 258573
      No Longer Available
  • 7
    Bearing – Part Number: 159271
    Bearing
    Part Number: 159271
      No Longer Available
  • 8
    Spacer – Part Number: 264466
    Spacer
    Part Number: 264466
      No Longer Available
  • 9
    Seal – Part Number: 159204
    Seal
    Part Number: 159204
      No Longer Available
  • 10
    Spacer – Part Number: 257571
    Spacer
    Part Number: 257571
      No Longer Available
  • 11
    Screw – Part Number: 257782
    Screw
    Part Number: 257782
      No Longer Available
  • 12
    Sealing Ring – Part Number: 268011
    Sealing Ring
    Part Number: 268011
      No Longer Available
  • 13
    Shaft – Part Number: 267465
    Shaft
    Part Number: 267465
      No Longer Available
  • 14
    Protection – Part Number: 267503
    Protection
    Part Number: 267503
      No Longer Available
  • 15
    Clamping Flange – Part Number: 132322
    Clamping Flange
    Part Number: 132322
      No Longer Available
  • 16
    Clamping Nut – Part Number: 132330
    Clamping Nut
    Part Number: 132330
      No Longer Available
  • 17
    Pin Spanner – Part Number: 100110
    Pin Spanner
    Part Number: 100110
      No Longer Available
  • 18
    Handle – Part Number: 194034
    Handle
    Part Number: 194034
      No Longer Available
  • 19
    Motor cap – Part Number: 259403
    Motor cap
    Part Number: 259403
      No Longer Available
  • 20
    Screw – Part Number: 211796
    Screw
    Part Number: 211796
      No Longer Available
  • 21
    Seal – Part Number: 256157
    Seal
    Part Number: 256157
      No Longer Available
  • 22
    Pinion – Part Number: 250305
    Pinion
    Part Number: 250305
      No Longer Available
  • 23
    Bearing – Part Number: 254442
    Bearing
    Part Number: 254442
      No Longer Available
  • 24
    Cover – Part Number: 257750
    Cover
    Part Number: 257750
      No Longer Available
  • 25
    Fan – Part Number: 901088
    Fan
    Part Number: 901088
      No Longer Available
  • 26
    Armature – Part Number: 166561
    Armature
    Part Number: 166561
      No Longer Available
  • 27
    Bearing – Part Number: 254443
    Bearing
    Part Number: 254443
      No Longer Available
  • 28
    Bearing Mount – Part Number: 257354
    Bearing Mount
    Part Number: 257354
      No Longer Available
  • 29
    Baffel – Part Number: 159247
    Baffel
    Part Number: 159247
      No Longer Available
  • 30
    Screw – Part Number: 196169
    Screw
    Part Number: 196169
      No Longer Available
  • 31
    Field Assembly – Part Number: 293075
    Field Assembly
    Part Number: 293075
      No Longer Available
  • 32
    MTR HSG W/BRSH Holdr – Part Number: 203068
    MTR HSG W/BRSH Holdr
    Part Number: 203068
      No Longer Available
  • 33
    Distributor – Part Number: 283037
    Distributor
    Part Number: 283037
      No Longer Available
  • 34
    Electronic 110 – Part Number: 216844
    Electronic 110
    Part Number: 216844
      No Longer Available
  • 35
    Control lever – Part Number: 211451
    Control lever
    Part Number: 211451
      No Longer Available
  • 36
    Control Rod – Part Number: 195812
    Control Rod
    Part Number: 195812
      No Longer Available
  • 37
    Spring – Part Number: 195820
    Spring
    Part Number: 195820
      No Longer Available
  • 38
    Switch Button – Part Number: 195782
    Switch Button
    Part Number: 195782
      No Longer Available
  • 39
    Screw – Part Number: 213373
    Screw
    Part Number: 213373
      No Longer Available
  • 40
    Cord Clamp – Part Number: 215074
    Cord Clamp
    Part Number: 215074
      No Longer Available
  • 41
    Brush – Part Number: 285994
    Brush
    Part Number: 285994
      No Longer Available
  • 42
    Cord Set – Part Number: A10193
    Cord Set
    Part Number: A10193
      In Stock
    $14.53
  • 43
    Strain Relief – Part Number: 215848
    Strain Relief
    Part Number: 215848
      No Longer Available
  • 44
    Cover – Part Number: 213780
    Cover
    Part Number: 213780
      No Longer Available
  • 45
    Screw – Part Number: 195715
    Screw
    Part Number: 195715
      No Longer Available
  • 800
    Grease – Part Number: 255691
    Grease
    Part Number: 255691
      No Longer Available
