Bosch Cordless Angle Grinder Replacement Parts For Model 3601JH9011

We Sell Only Genuine Bosch Parts

Popular Parts for 3601JH9011

Search Within Model

Browse all Parts Search by Area
Section 1 Diagram and Parts List for  Bosch Angle Grinder
Section 1
Section 2 Diagram and Parts List for  Bosch Angle Grinder
Section 2
Previous Showing All Parts Next

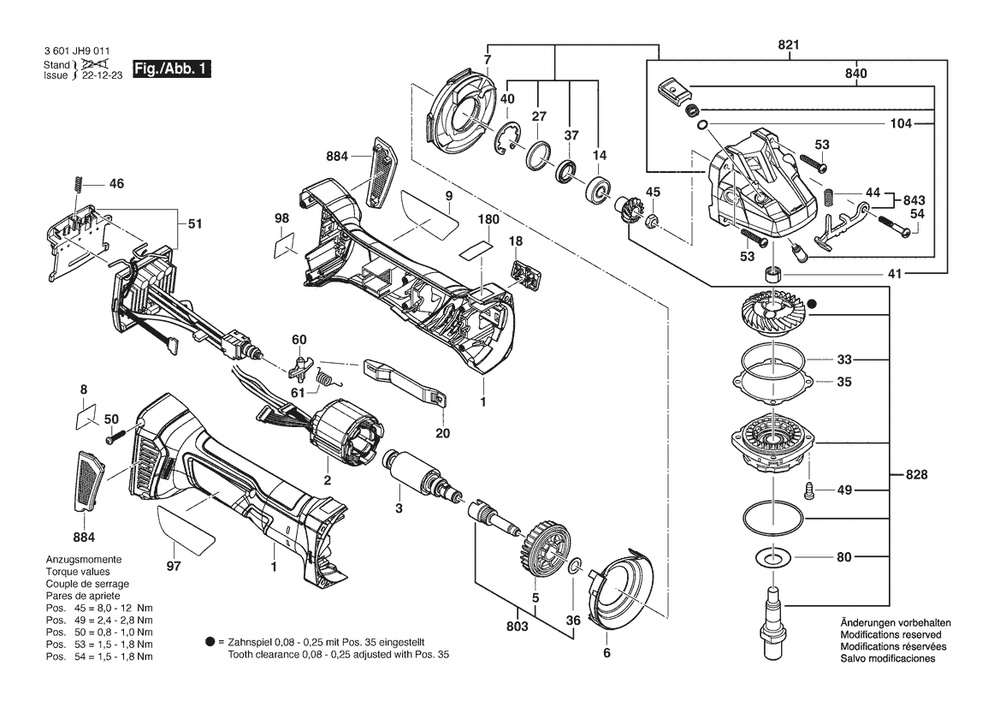

Section 1
Section 1 Diagram and Parts List for  Bosch Angle Grinder
  • 1
    MOTOR HOUSING – Part Number: 1619P15044
    MOTOR HOUSING
    Part Number: 1619P15044
      Special Order
    $17.20
  • 2
    STATOR – Part Number: 1600A01A6N
    STATOR
    Part Number: 1600A01A6N
      Special Order
    $39.62
  • 3
    ROTOR – Part Number: 1600A024BM
    ROTOR
    Part Number: 1600A024BM
      Special Order
    $43.12
  • 5
    Fan – Part Number: 1619P16641
    Fan
    Part Number: 1619P16641
      No Longer Available
  • 6
    Air-Deflector Ring – Part Number: 1619P16509
    Air-Deflector Ring
    Part Number: 1619P16509
      No Longer Available
  • 7
    AIR DISTRIBUTOR – Part Number: 1619P16508
    AIR DISTRIBUTOR
    Part Number: 1619P16508
      Special Order
    $6.16
  • 8
    Nameplate – Part Number: 1619PS0903
    Nameplate
    Part Number: 1619PS0903
      No Longer Available
  • 9
    LABEL – Part Number: 1619P15782
    LABEL
    Part Number: 1619P15782
      Special Order
    $6.16
  • 14
    BALL BEARING – Part Number: 1619P09955
    BALL BEARING
    Part Number: 1619P09955
      Special Order
    $7.36
  • 18
    SWITCH HANDLE – Part Number: 1619P15338
    SWITCH HANDLE
    Part Number: 1619P15338
      Special Order
    $6.16
  • 20
    ADJUSTING SLIDE – Part Number: 1619P15050
    ADJUSTING SLIDE
    Part Number: 1619P15050
      In Stock
    $6.16
  • 27
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 33
    O-RING – Part Number: 1600210035
    O-RING
    Part Number: 1600210035
      Special Order
    $6.16
  • 35
    SHIM – Part Number: 1600136013
    SHIM
    Part Number: 1600136013
      Special Order
    $6.16
  • 35
    SHIM 0,2 MM THICK – Part Number: 1600136014
    SHIM 0,2 MM THICK
    Part Number: 1600136014
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 36
    WASHER – Part Number: 1610100023
    WASHER
    Part Number: 1610100023
      Special Order
    $6.16
  • 37
    HOLDER – Part Number: 1600A00P17
    HOLDER
    Part Number: 1600A00P17
      Special Order
    $6.16
  • 40
    C-CLIP – Part Number: 1600119011
    C-CLIP
    Part Number: 1600119011
      In Stock
    $6.16
  • 41
    FRICTION BEARING – Part Number: 1600200029
    FRICTION BEARING
    Part Number: 1600200029
      In Stock
    $6.16
  • 44
    SPRING – Part Number: 1604611042
    SPRING
    Part Number: 1604611042
      Special Order
    $6.16
  • 45
    HEX NUT – Part Number: 1619P17544
    HEX NUT
    Part Number: 1619P17544
      Special Order
    $6.16
  • 46
    SPRING – Part Number: 1609280477
    SPRING
    Part Number: 1609280477
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 49
    TORX OVAL-HEAD SCREW – Part Number: 2914491410
    TORX OVAL-HEAD SCREW
    Part Number: 2914491410
      On Order
    $6.16
  • 50
    TORX FLAT-HEAD SCREW – Part Number: 2609110201
    TORX FLAT-HEAD SCREW
    Part Number: 2609110201
      Special Order
    $6.16
  • 51
    ELECTRONIC MODULE – Part Number: 1600A01NC3
    ELECTRONIC MODULE
    Part Number: 1600A01NC3
      Special Order
    $86.44
  • 53
    TORX OVAL-HEAD SCREW – Part Number: 1619P01066
    TORX OVAL-HEAD SCREW
    Part Number: 1619P01066
      Special Order
    $6.16
  • 54
    TORX OVAL-HEAD SCREW – Part Number: 2603490025
    TORX OVAL-HEAD SCREW
    Part Number: 2603490025
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 60
    LEVER – Part Number: 1619P15795
    LEVER
    Part Number: 1619P15795
      Special Order
    $6.16
  • 61
    SPRING – Part Number: 1619P15806
    SPRING
    Part Number: 1619P15806
      Special Order
    $6.16
  • 80
    COVER DISC – Part Number: 1619P09390
    COVER DISC
    Part Number: 1619P09390
      In Stock
    $6.16
  • 97
    Warning Plate – Part Number: 1619PS0904
    Warning Plate
    Part Number: 1619PS0904
      No Longer Available
  • 98
    Warning Plate – Part Number: 1619PS0910
    Warning Plate
    Part Number: 1619PS0910
      No Longer Available
  • 104
    O-RING – Part Number: 1600210044
    O-RING
    Part Number: 1600210044
      Special Order
    $6.16
  • 180
    Sticker – Part Number: 1619P15799
    Sticker
    Part Number: 1619P15799
      No Longer Available
  • 803
    Bevel Gear Shaft – Part Number: 1607000CA5
    Bevel Gear Shaft
    Part Number: 1607000CA5
      No Longer Available
  • 821
    Gear Housing – Part Number: 1607000CA6
    Gear Housing
    Part Number: 1607000CA6
      No Longer Available
  • 828
    BEARING FLANGE – Part Number: 1619P17430
    BEARING FLANGE
    Part Number: 1619P17430
      Special Order
    $62.59
  • 840
    PUSH BUTTON – Part Number: 1619P17077
    PUSH BUTTON
    Part Number: 1619P17077
      Special Order
    $7.36
  • 843
    CATCH LEVER – Part Number: 1619P17078
    CATCH LEVER
    Part Number: 1619P17078
      Special Order
    $8.50
  • 884
    Filter Unit – Part Number: 1607000CA9
    Filter Unit
    Part Number: 1607000CA9
      No Longer Available

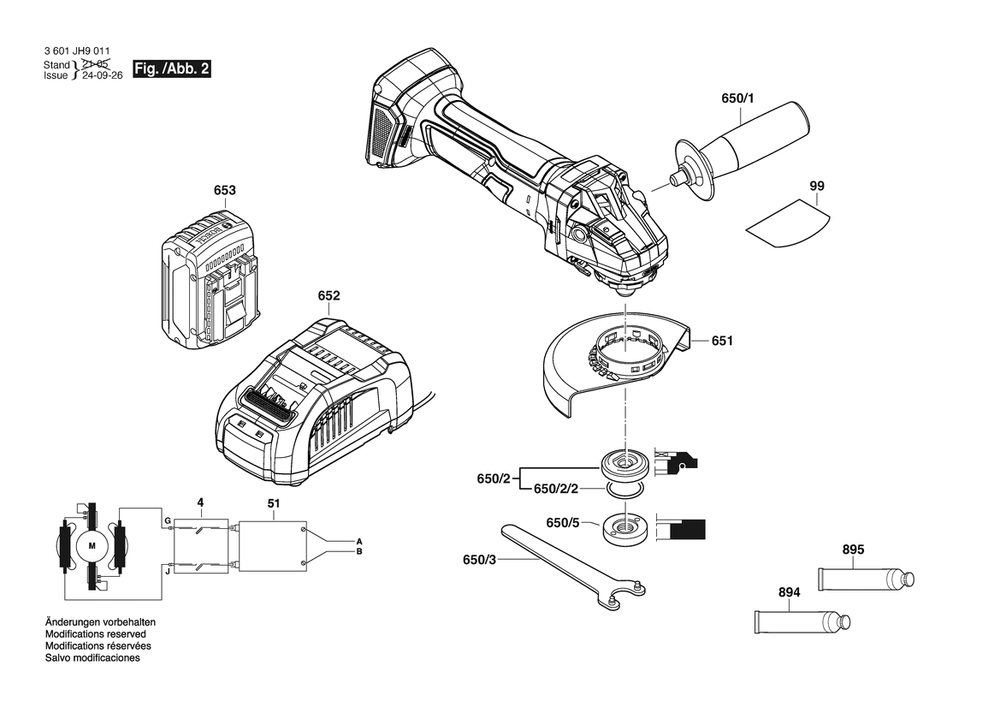

Section 2
Section 2 Diagram and Parts List for  Bosch Angle Grinder
