Bosch Angle Grinder Replacement Parts For Model GWS1400 (3601H248R1)

We Sell Only Genuine Bosch Parts

Popular Parts for GWS1400

Search Within Model

Questions & Answers for Bosch GWS1400
Browse all Parts Search by Area
Section 1 Diagram and Parts List for 3601H248R1 Bosch Angle Grinder
Section 1
Section 2 Diagram and Parts List for 3601H248R1 Bosch Angle Grinder
Section 2
Previous Showing All Parts Next
Section 1

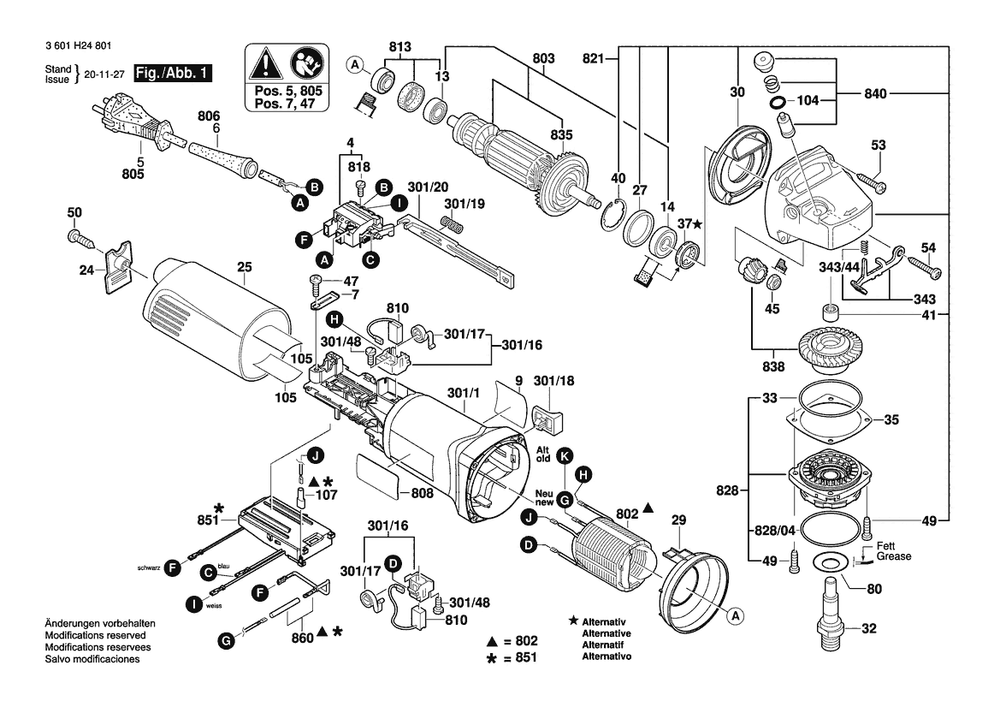

Section 1 Diagram and Parts List for 3601H248R1 Bosch Angle Grinder
  • 4
    SWITCH – Part Number: 1607200200
    SWITCH
    Part Number: 1607200200
      In Stock
    $23.70
  • 7
    FASTENING CLAMP – Part Number: 1601302017
    FASTENING CLAMP
    Part Number: 1601302017
      In Stock
    $5.95
  • 9
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 1619P21056
      No Longer Available
  • 13
    DEEP-GROOVE BALL BEARING – Part Number: 2600905032
    DEEP-GROOVE BALL BEARING
    Part Number: 2600905032
      In Stock
    $7.10
  • 14
    BALL BEARING – Part Number: 1619P09955
    BALL BEARING
    Part Number: 1619P09955
      Special Order
    $7.10
  • 14 / 104
    O-RING – Part Number: 1600210044
    O-RING
    Part Number: 1600210044
      Special Order
    $5.95
  • 24
    COVER – Part Number: 1605500228
    COVER
    Part Number: 1605500228
      In Stock
    $5.95
  • 25
    HOUSING COVER – Part Number: 1605500251
    HOUSING COVER
    Part Number: 1605500251
      Special Order
    $14.42
  • 27
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 29
    AIR-DEFLECTOR RING – Part Number: 1600591025
    AIR-DEFLECTOR RING
    Part Number: 1600591025
      In Stock
    $5.95
  • 30
    AIR-DEFLECTOR RING – Part Number: 1600591014
    AIR-DEFLECTOR RING
    Part Number: 1600591014
      In Stock
    $5.95
  • 32 / 301/16 / 301/16
    BRUSH HOLDER – Part Number: 1601323025
    BRUSH HOLDER
    Part Number: 1601323025
      In Stock
    $7.10
  • 32 / 832
    Grinding Spindle – Part Number: 1619P15212
    Grinding Spindle
    Part Number: 1619P15212
      No Longer Available
  • 33
    O-RING – Part Number: 1600210035
    O-RING
    Part Number: 1600210035
      Special Order
    $5.95
  • 35
    SHIM – Part Number: 1600136013
    SHIM
    Part Number: 1600136013
      Special Order
    $5.95
  • 35
    SHIM 0,2 MM THICK – Part Number: 1600136014
    SHIM 0,2 MM THICK
    Part Number: 1600136014
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 35
    SHIM – Part Number: 1600136015
    SHIM
    Part Number: 1600136015
      Special Order
    $5.95
  • 37
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1600290016
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1600290016
      In Stock
    $7.10
  • 40
    C-CLIP – Part Number: 1600119011
    C-CLIP
    Part Number: 1600119011
      In Stock
    $5.95
  • 41
    FRICTION BEARING – Part Number: 1600200029
    FRICTION BEARING
    Part Number: 1600200029
      In Stock
    $5.95
  • 45
    HEXAGON NUT – Part Number: 1603300016
    HEXAGON NUT
    Part Number: 1603300016
      In Stock
    $5.95
  • 47
    SHEET METAL SCREW – Part Number: 2912401018
    SHEET METAL SCREW
    Part Number: 2912401018
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 49
    SCREW – Part Number: 160343508X
    SCREW
    Part Number: 160343508X
      Special Order
    $5.95
  • 50
    TORX OVAL-HEAD SCREW – Part Number: 2603490023
    TORX OVAL-HEAD SCREW
    Part Number: 2603490023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    TORX OVAL-HEAD SCREW – Part Number: 1619P01066
    TORX OVAL-HEAD SCREW
    Part Number: 1619P01066
      Special Order
    $5.95
  • 54
    TORX OVAL-HEAD SCREW – Part Number: 2603490025
    TORX OVAL-HEAD SCREW
    Part Number: 2603490025
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 105 / 15
    INSULATING PLATE – Part Number: 1601008005
    INSULATING PLATE
    Part Number: 1601008005
      Special Order
    $5.95
  • 107 / 17
    INSULATING PART – Part Number: 1600712030
    INSULATING PART
    Part Number: 1600712030
      Special Order
    $5.95
  • 301/1
    Motor Housing – Part Number: 1619P11242
    Motor Housing
    Part Number: 1619P11242
      No Longer Available
  • 301/17 / 33
    Spiral Spring – Part Number: 1616B00044
    Spiral Spring
    Part Number: 1616B00044
      No Longer Available
  • 301/18 / 34
    Switch Handle – Part Number: 1619P09870
    Switch Handle
    Part Number: 1619P09870
      No Longer Available
  • 301/19 / 35
    Compression Spring – Part Number: 1619P09932
    Compression Spring
    Part Number: 1619P09932
      No Longer Available
  • 301/20 / 36
    ADJUSTING SLIDE – Part Number: 1602319011
    ADJUSTING SLIDE
    Part Number: 1602319011
      In Stock
    $5.95
  • 301/48 / 37
    LENS HEAD SCREW 3X10 ST – Part Number: 1613435034
    LENS HEAD SCREW 3X10 ST
    Part Number: 1613435034
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 343
    LEVER – Part Number: 1607000742
    LEVER
    Part Number: 1607000742
      Special Order
    $14.42
  • 343/44
    SPRING – Part Number: 1604611042
    SPRING
    Part Number: 1604611042
      Special Order
    $5.95
  • 802
    Field 220-240v – Part Number: 1607000397
    Field 220-240v
    Part Number: 1607000397
      No Longer Available
  • 803
    Armature With Fan 230v – Part Number: 1604010A90
    Armature With Fan 230v
    Part Number: 1604010A90
      No Longer Available
  • 805
    Power Supply Cord – Part Number: 1614460074
    Power Supply Cord
    Part Number: 1614460074
      No Longer Available
  • 806 / 6
    Grommet – Part Number: 1600703039
    Grommet
    Part Number: 1600703039
      No Longer Available
  • 808
    Nameplate – Part Number: 1619P21062
    Nameplate
    Part Number: 1619P21062
      No Longer Available
  • 810
    Carbon-Brush Set 10 X 1 607 014 176 – Part Number: 1607000482
    Carbon-Brush Set 10 X 1 607 014 176
    Part Number: 1607000482
      No Longer Available
  • 813
    PARTS SET – Part Number: 1607000378
    PARTS SET
    Part Number: 1607000378
      Special Order
    $12.52
  • 818
    SLOTTED PAN-HEAD SCREW – Part Number: 2910110048
    SLOTTED PAN-HEAD SCREW
    Part Number: 2910110048
      Special Order
    $5.95
  • 821
    GEAR HOUSING – Part Number: 16058065SC
    GEAR HOUSING
    Part Number: 16058065SC
      In Stock
    $41.62
  • 828
    BEARING FLANGE – Part Number: 1607000D6C
    BEARING FLANGE
    Part Number: 1607000D6C
      On Order
    $23.70
  • 828/04
    SPRING ELEMENT – Part Number: 1601290013
    SPRING ELEMENT
    Part Number: 1601290013
      Special Order
    $5.95
  • 828/04
    O-RING – Part Number: 3600210109
    O-RING
    Part Number: 3600210109
      Special Order
    Minimum Quantity of 2 required
    $9.42
  • 835
    Fan – Part Number: 1616B00064
    Fan
    Part Number: 1616B00064
      No Longer Available
  • 838
    CROWN GEAR – Part Number: 1607000D4Y
    CROWN GEAR
    Part Number: 1607000D4Y
      In Stock
    $28.68
  • 840
    BUTTON – Part Number: 1607000A71
    BUTTON
    Part Number: 1607000A71
      Special Order
    $7.10
  • 851
    Speed Governor 220-240v – Part Number: 1607233291
    Speed Governor 220-240v
    Part Number: 1607233291
      No Longer Available
  • 860
    CONNECTING CABLE – Part Number: 1604448023
    CONNECTING CABLE
    Part Number: 1604448023
      Special Order
    $5.95
  • 894
    SPANNER WRENCH – Part Number: 1607950052
    SPANNER WRENCH
    Part Number: 1607950052
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $7.10
Section 2

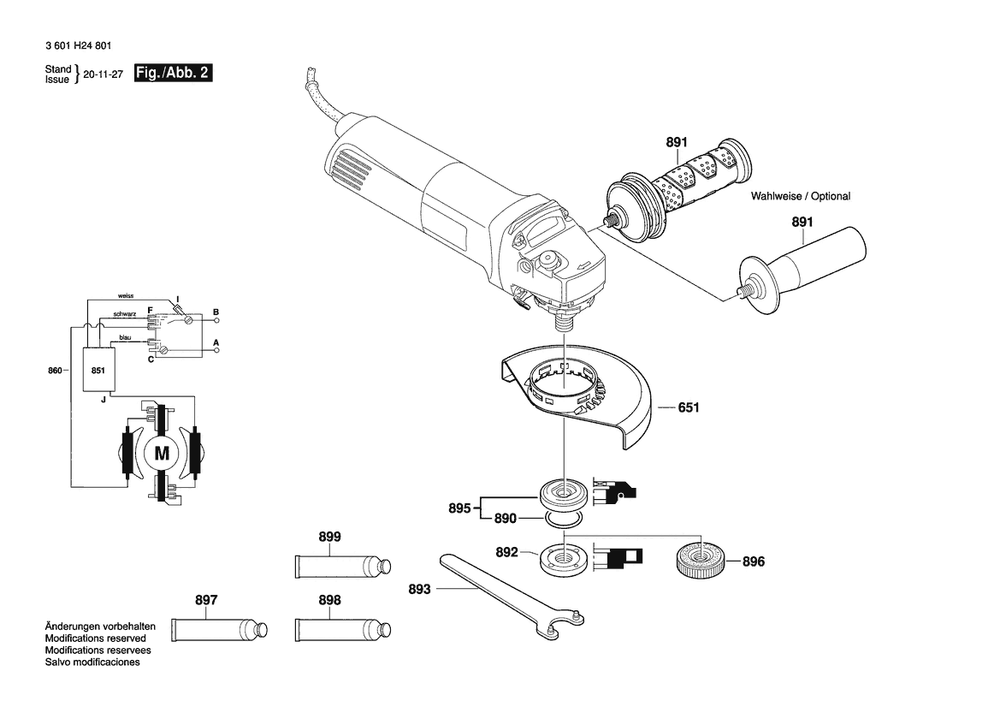

Section 2 Diagram and Parts List for 3601H248R1 Bosch Angle Grinder
