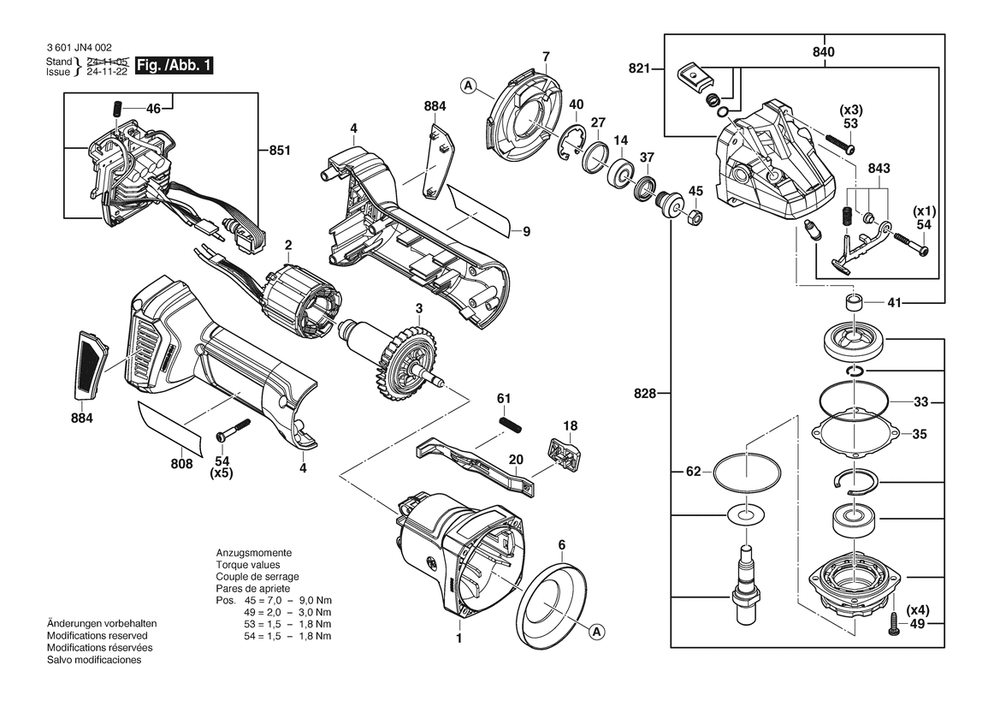

Section 1 Diagram and Parts List for  Bosch Angle Grinder
Section 1

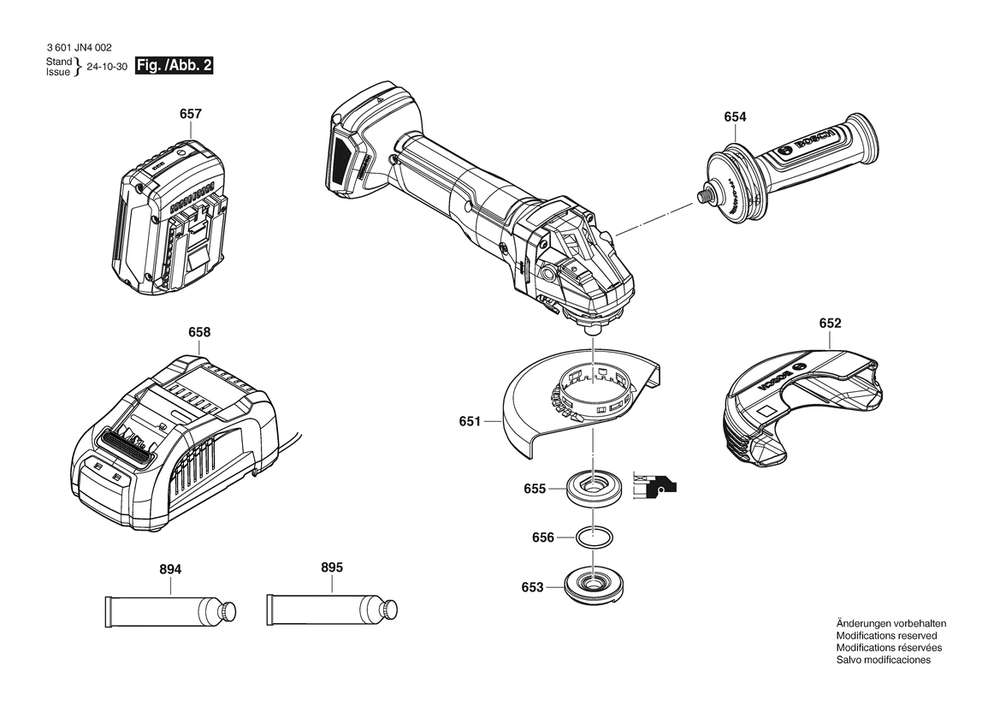

Section 2 Diagram and Parts List for  Bosch Angle Grinder
Section 2
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for  Bosch Angle Grinder
  • 1
    Motor Housing – Part Number: 1619PS2054
    Motor Housing
    Part Number: 1619PS2054
      No Longer Available
  • 2
    Stator – Part Number: 1619PS2056
    Stator
    Part Number: 1619PS2056
      No Longer Available
  • 3
    Rotor – Part Number: 1619PS2057
    Rotor
    Part Number: 1619PS2057
      No Longer Available
  • 4
    Handle – Part Number: 1619PS2058
    Handle
    Part Number: 1619PS2058
      No Longer Available
  • 6
    Air-Deflector Ring – Part Number: 1619PS2060
    Air-Deflector Ring
    Part Number: 1619PS2060
      No Longer Available
  • 7
    AIR DISTRIBUTOR – Part Number: 1619P16508
    AIR DISTRIBUTOR
    Part Number: 1619P16508
      Special Order
    $5.95
  • 8
    Nameplate – Part Number: 160111AE09
    Nameplate
    Part Number: 160111AE09
      No Longer Available
  • 9
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 1619PS2070
      No Longer Available
  • 14
    BALL BEARING – Part Number: 1619P00455
    BALL BEARING
    Part Number: 1619P00455
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $8.20
  • 18
    SWITCH HANDLE – Part Number: 1600A016PW
    SWITCH HANDLE
    Part Number: 1600A016PW
      Special Order
    $5.95
  • 20
    Adjusting Slide – Part Number: 1619PS2072
    Adjusting Slide
    Part Number: 1619PS2072
      No Longer Available
  • 27
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 33
    O-RING – Part Number: 1619P14427
    O-RING
    Part Number: 1619P14427
      Special Order
    $5.95
  • 35
    SHIM 0,2 MM THICK – Part Number: 1600136014
    SHIM 0,2 MM THICK
    Part Number: 1600136014
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 37
    HOLDER – Part Number: 1600A00P17
    HOLDER
    Part Number: 1600A00P17
      Special Order
    $5.95
  • 40
    C-CLIP – Part Number: 1600119011
    C-CLIP
    Part Number: 1600119011
      In Stock
    $5.95
  • 41
    FRICTION BEARING – Part Number: 1600200029
    FRICTION BEARING
    Part Number: 1600200029
      In Stock
    $5.95
  • 45
    NUT – Part Number: 2915011007
    NUT
    Part Number: 2915011007
      Special Order
    $5.95
  • 46
    SPRING – Part Number: 1609280477
    SPRING
    Part Number: 1609280477
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 49
    TORX OVAL-HEAD SCREW – Part Number: 2914491410
    TORX OVAL-HEAD SCREW
    Part Number: 2914491410
      Special Order
    $5.95
  • 53
    TORX OVAL-HEAD SCREW – Part Number: 1619P01066
    TORX OVAL-HEAD SCREW
    Part Number: 1619P01066
      Special Order
    $5.95
  • 54
    TORX OVAL-HEAD SCREW 4X30 – Part Number: 1603414026
    TORX OVAL-HEAD SCREW 4X30
    Part Number: 1603414026
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 61
    SPRING – Part Number: 1619P11487
    SPRING
    Part Number: 1619P11487
      Special Order
    $5.95
  • 62
    O-RING – Part Number: 3600210109
    O-RING
    Part Number: 3600210109
      Special Order
    Minimum Quantity of 2 required
    $9.42
  • 821
    Gear Housing – Part Number: 1619PS1123
    Gear Housing
    Part Number: 1619PS1123
      No Longer Available
  • 828
    Bearing Flange – Part Number: 1619PS2074
    Bearing Flange
    Part Number: 1619PS2074
      No Longer Available
  • 840
    PUSH BUTTON – Part Number: 1619P17077
    PUSH BUTTON
    Part Number: 1619P17077
      Special Order
    $7.10
  • 843
    LEVER – Part Number: 1607000742
    LEVER
    Part Number: 1607000742
      Special Order
    $14.42
  • 851
    Electronics Module – Part Number: 1619PS2076
    Electronics Module
    Part Number: 1619PS2076
      No Longer Available
  • 884
    Filter – Part Number: 1619PS1128
    Filter
    Part Number: 1619PS1128
      No Longer Available
Section 2
Section 2 Diagram and Parts List for  Bosch Angle Grinder
