Bosch Angle Grinder Replacement Parts For Model GWS750-115 (3601C940L3)

We Sell Only Genuine Bosch Parts

Popular Parts for GWS750-115

Search Within Model

Questions & Answers for Bosch GWS750-115
Browse all Parts Search by Area
Section 1 Diagram and Parts List for 3601C940L3 Bosch Angle Grinder
Section 1
Section 2 Diagram and Parts List for 3601C940L3 Bosch Angle Grinder
Section 2
Previous Showing All Parts Next
Section 1

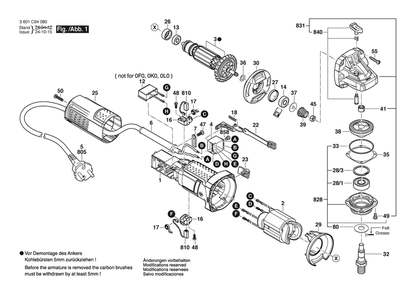

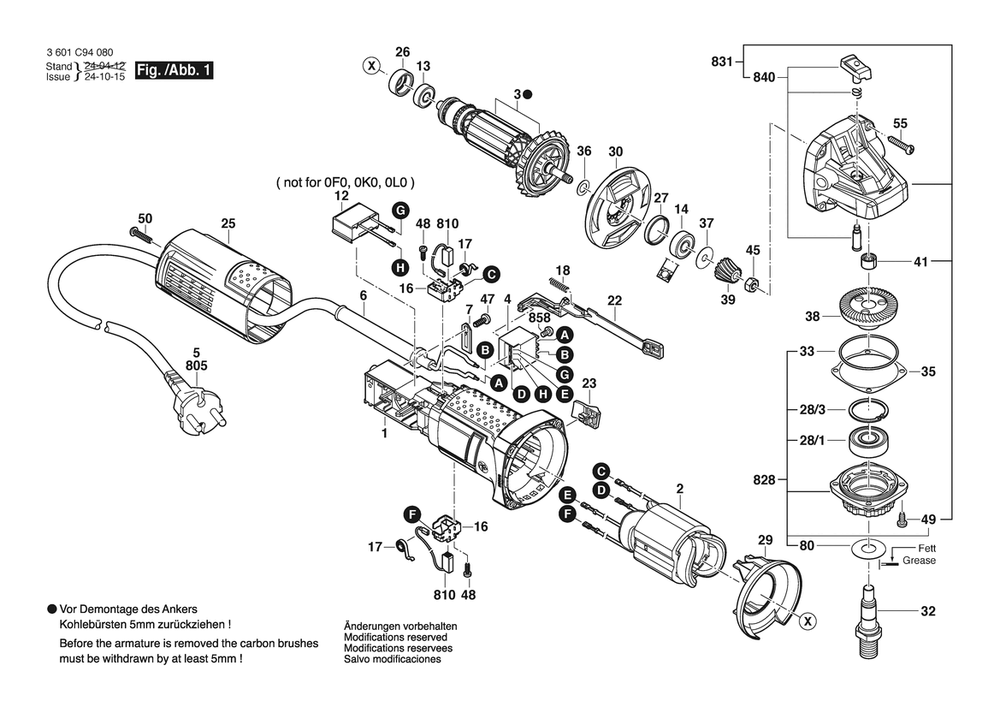

Section 1 Diagram and Parts List for 3601C940L3 Bosch Angle Grinder
  • 1
    MOTOR HOUSING – Part Number: 1619P10958
    MOTOR HOUSING
    Part Number: 1619P10958
      Special Order
    $7.10
  • 2
    Field – Part Number: 160422059E
    Field
    Part Number: 160422059E
      No Longer Available
  • 3
    Armature – Part Number: 1619P21035
    Armature
    Part Number: 1619P21035
      No Longer Available
  • 4
    Switch – Part Number: 160720031V
    Switch
    Part Number: 160720031V
      No Longer Available
  • 5
    Power Supply Cord Gb 230v 2,65m 2 X 0,75mm H05 Vv-F – Part Number: 1604460260
    Power Supply Cord Gb 230v 2,65m 2 X 0,75mm H05 Vv-F
    Part Number: 1604460260
      No Longer Available
  • 6
    Grommet – Part Number: 2600703012
    Grommet
    Part Number: 2600703012
      No Longer Available
  • 7
    FASTENING CLAMP – Part Number: 1601302017
    FASTENING CLAMP
    Part Number: 1601302017
      In Stock
    $5.95
  • 12
    Suppression Filter – Part Number: 1619P15039
    Suppression Filter
    Part Number: 1619P15039
      No Longer Available
  • 14
    BALL BEARING – Part Number: 1619P13103
    BALL BEARING
    Part Number: 1619P13103
      Special Order
    $5.95
  • 16
    BRUSH HOLDER – Part Number: 1619P01811
    BRUSH HOLDER
    Part Number: 1619P01811
      In Stock
    $5.95
  • 17
    Brush Spring – Part Number: 1604652013
    Brush Spring
    Part Number: 1604652013
      No Longer Available
  • 18
    SPRING – Part Number: 1619P11487
    SPRING
    Part Number: 1619P11487
      Special Order
    $5.95
  • 22
    ADJUSTING SLIDE – Part Number: 1619P10967
    ADJUSTING SLIDE
    Part Number: 1619P10967
      Special Order
    $5.95
  • 23
    SWITCH BUTTON – Part Number: 1619P13541
    SWITCH BUTTON
    Part Number: 1619P13541
      Special Order
    $5.95
  • 26
    INTERMEDIATE RING – Part Number: 1600502023
    INTERMEDIATE RING
    Part Number: 1600502023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 27
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 28/1
    BALL BEARING – Part Number: 1619P07440
    BALL BEARING
    Part Number: 1619P07440
      Special Order
    $5.95
  • 28/3
    C-CLIP – Part Number: 2916660013
    C-CLIP
    Part Number: 2916660013
      Special Order
    $5.95
  • 29
    AIR DEFLECTOR RING – Part Number: 1619P10970
    AIR DEFLECTOR RING
    Part Number: 1619P10970
      Special Order
    $5.95
  • 30
    AIR DISTRIBUTOR – Part Number: 1619P14139
    AIR DISTRIBUTOR
    Part Number: 1619P14139
      Special Order
    $5.95
  • 32
    Grinding Spindle M 14, Sw 17 – Part Number: 1619P06419
    Grinding Spindle M 14, Sw 17
    Part Number: 1619P06419
      No Longer Available
  • 33
    O-RING – Part Number: 1619P02820
    O-RING
    Part Number: 1619P02820
      Special Order
    $5.95
  • 35
    SHIM – Part Number: 1619P02821
    SHIM
    Part Number: 1619P02821
      Special Order
    $5.95
  • 35
    SHIM – Part Number: 1619P02822
    SHIM
    Part Number: 1619P02822
      Special Order
    $5.95
  • 36
    WASHER – Part Number: 1619P00987
    WASHER
    Part Number: 1619P00987
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    COVER DISC – Part Number: 1600100033
    COVER DISC
    Part Number: 1600100033
      In Stock
    $5.95
  • 41
    FRICTION BEARING – Part Number: 1600200029
    FRICTION BEARING
    Part Number: 1600200029
      In Stock
    $5.95
  • 45
    NUT – Part Number: 2915011007
    NUT
    Part Number: 2915011007
      Special Order
    $5.95
  • 47
    SCREW – Part Number: 2609110052
    SCREW
    Part Number: 2609110052
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 48
    TORX OVAL-HEAD SCREW – Part Number: 1619P00220
    TORX OVAL-HEAD SCREW
    Part Number: 1619P00220
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 49
    Thread-Forming tap. Screw DIN 7500 – Part Number: 1603435068
    Thread-Forming tap. Screw DIN 7500
    Part Number: 1603435068
      No Longer Available
  • 50
    TORX OVAL-HEAD SCREW – Part Number: 1619P00105
    TORX OVAL-HEAD SCREW
    Part Number: 1619P00105
      Special Order
    $5.95
  • 55
    TORX OVAL-HEAD SCREW – Part Number: 1619P01066
    TORX OVAL-HEAD SCREW
    Part Number: 1619P01066
      Special Order
    $5.95
  • 80
    COVER DISC – Part Number: 1619P09390
    COVER DISC
    Part Number: 1619P09390
      In Stock
    $5.95
  • 810
    BRUSH SET – Part Number: 1619P11715
    BRUSH SET
    Part Number: 1619P11715
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $12.52
  • 828
    BEARING FLANGE – Part Number: 1619P07451
    BEARING FLANGE
    Part Number: 1619P07451
      Special Order
    $23.70
  • 831
    GEAR HOUSING – Part Number: 1619P12186
    GEAR HOUSING
    Part Number: 1619P12186
      Special Order
    $21.20
  • 839
    Gear – Part Number: 1619PS0661
    Gear
    Part Number: 1619PS0661
      No Longer Available
  • 840
    PUSH BUTTON – Part Number: 1619P12188
    PUSH BUTTON
    Part Number: 1619P12188
      Special Order
    $5.95
  • 858
    OVAL-HEAD SCREW – Part Number: 2910641081
    OVAL-HEAD SCREW
    Part Number: 2910641081
      Special Order
    $5.95
Section 2
Section 2 Diagram and Parts List for 3601C940L3 Bosch Angle Grinder
  • 28/1
    BALL BEARING – Part Number: 1619P07440
    BALL BEARING
    Part Number: 1619P07440
      Special Order
    $5.95
  • 650/1
    HANDLE – Part Number: 160202509T
    HANDLE
    Part Number: 160202509T
      Special Order
    $7.10
  • 650/2
    FLANGE – Part Number: 1603345043
    FLANGE
    Part Number: 1603345043
      In Stock
    $23.70
  • 650/2
    Round Nut With 2 Holes – Part Number: 1619P09976
    Round Nut With 2 Holes
    Part Number: 1619P09976
      No Longer Available
  • 650/3
    WRENCH – Part Number: 1619P08927
    WRENCH
    Part Number: 1619P08927
      In Stock
    $9.42
  • 650/3
    Pin-Type Face-Wrench – Part Number: 1619P08928
    Pin-Type Face-Wrench
    Part Number: 1619P08928
      No Longer Available
  • 650/5
    FLANGE – Part Number: 2605703014
    FLANGE
    Part Number: 2605703014
      In Stock
    $16.60
  • 650/5/2
    O-Ring – Part Number: 1600210039
    O-Ring
    Part Number: 1600210039
      No Longer Available
  • 651
    PROTECTIVE GUARD – Part Number: 1600A00XU6
    PROTECTIVE GUARD
    Part Number: 1600A00XU6
      In Stock
    $21.20
  • 894
    GREASE – Part Number: 1615430020
    GREASE
    Part Number: 1615430020
      In Stock
    $33.50
  • 895
    GREASE TUBE – Part Number: 1605430003
    GREASE TUBE
    Part Number: 1605430003
      Special Order
    $52.96
