Bosch Universal Angle Grinder Replacement Parts For Model GWS25-230LVI (3601HF81E0)

We Sell Only Genuine Bosch Parts

Popular Parts for GWS25-230LVI

Search Within Model

Questions & Answers for Bosch GWS25-230LVI
Browse all Parts Search by Area

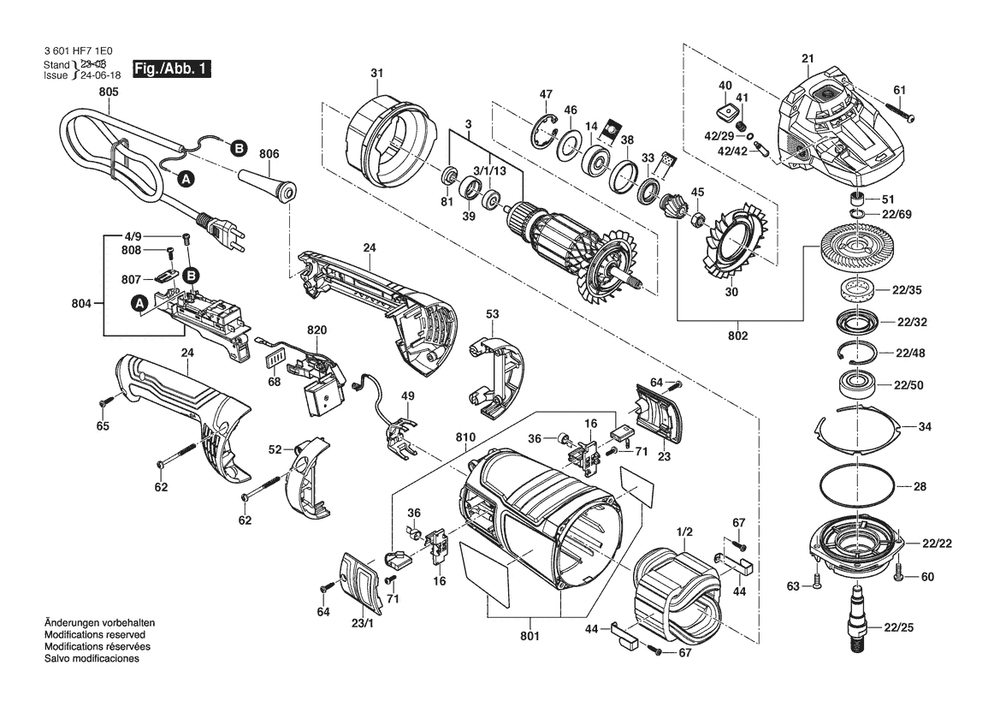

Section 1 Diagram and Parts List for 3601HF81E0 Bosch Angle Grinder
Section 1

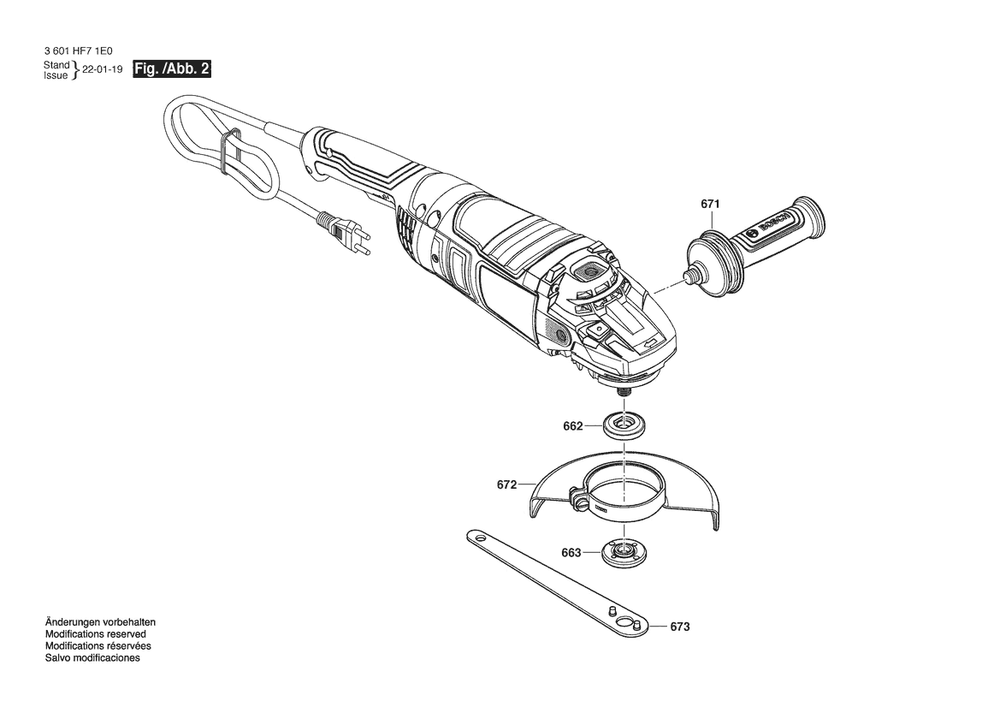

Section 2 Diagram and Parts List for 3601HF81E0 Bosch Angle Grinder
Section 2
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for 3601HF81E0 Bosch Angle Grinder
  • 1/2
    Field – Part Number: 1604220580
    Field
    Part Number: 1604220580
      No Longer Available
  • 3
    Armature – Part Number: 1600A0330R
    Armature
    Part Number: 1600A0330R
      No Longer Available
  • 3/1/13
    Deep-Groove Ball Bearing – Part Number: 1600905011
    Deep-Groove Ball Bearing
    Part Number: 1600905011
      No Longer Available
  • 4/9
    SLOTTED PAN-HEAD SCREW – Part Number: 1603410014
    SLOTTED PAN-HEAD SCREW
    Part Number: 1603410014
      Special Order
    $5.95
  • 14
    groove ball bearing – Part Number: 9618089480
    groove ball bearing
    Part Number: 9618089480
      No Longer Available
  • 16
    BRUSH HOLDER – Part Number: 1604336047
    BRUSH HOLDER
    Part Number: 1604336047
      Special Order
    $8.20
  • 21
    Gear Housing – Part Number: 16058065XA
    Gear Housing
    Part Number: 16058065XA
      No Longer Available
  • 22/22
    Bearing Flange – Part Number: 1605805159
    Bearing Flange
    Part Number: 1605805159
      No Longer Available
  • 22/25
    Grinding Spindle – Part Number: 160312305W
    Grinding Spindle
    Part Number: 160312305W
      No Longer Available
  • 22/32
    RETAINING RING – Part Number: 1600290019
    RETAINING RING
    Part Number: 1600290019
      Special Order
    $5.95
  • 22/35
    FELT WASHER – Part Number: 1600205034
    FELT WASHER
    Part Number: 1600205034
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 22/48
    C-CLIP – Part Number: 1600119010
    C-CLIP
    Part Number: 1600119010
      Special Order
    $5.95
  • 22/50
    groove ball bearing – Part Number: 1600900079
    groove ball bearing
    Part Number: 1600900079
      No Longer Available
  • 22/69
    SPRING RETAINING RING – Part Number: 2916650905
    SPRING RETAINING RING
    Part Number: 2916650905
      Special Order
    $5.95
  • 23
    Brush-Cover – Part Number: 1600A01LJ8
    Brush-Cover
    Part Number: 1600A01LJ8
      No Longer Available
  • 23/1
    Brush-Cover – Part Number: 1600A01LJ9
    Brush-Cover
    Part Number: 1600A01LJ9
      No Longer Available
  • 24
    Handle – Part Number: 160513218Y
    Handle
    Part Number: 160513218Y
      No Longer Available
  • 28
    O-RING – Part Number: 1600210033
    O-RING
    Part Number: 1600210033
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 30
    Splash Guard – Part Number: 1600A01NE4
    Splash Guard
    Part Number: 1600A01NE4
      No Longer Available
  • 31
    Air-Deflector Ring – Part Number: 160059107E
    Air-Deflector Ring
    Part Number: 160059107E
      No Longer Available
  • 33
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1600290013
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1600290013
      Special Order
    $5.95
  • 34
    SHIM – Part Number: 1600190021
    SHIM
    Part Number: 1600190021
      Special Order
    $7.10
  • 34
    SHIM – Part Number: 1600190020
    SHIM
    Part Number: 1600190020
      Special Order
    $5.95
  • 36
    Spiral Spring – Part Number: 1604652019
    Spiral Spring
    Part Number: 1604652019
      No Longer Available
  • 38
    RUBBER RING – Part Number: 1600206020
    RUBBER RING
    Part Number: 1600206020
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 39
    Locating Ring – Part Number: F000616060
    Locating Ring
    Part Number: F000616060
      No Longer Available
  • 40
    Push-Button – Part Number: 1600A01L7D
    Push-Button
    Part Number: 1600A01L7D
      No Longer Available
  • 41
    COMPRESSION SPRING – Part Number: 1604611024
    COMPRESSION SPRING
    Part Number: 1604611024
      Special Order
    $5.95
  • 42/29
    O-RING – Part Number: 1600210034
    O-RING
    Part Number: 1600210034
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 42/42
    Detent Pin – Part Number: 1603123032
    Detent Pin
    Part Number: 1603123032
      No Longer Available
  • 44
    Pickup Clip – Part Number: 1600A01E7T
    Pickup Clip
    Part Number: 1600A01E7T
      No Longer Available
  • 45
    Hex Nut – Part Number: 1600A01M59
    Hex Nut
    Part Number: 1600A01M59
      No Longer Available
  • 46
    Retaining Washer – Part Number: 1600A001XA
    Retaining Washer
    Part Number: 1600A001XA
      No Longer Available
  • 47
    Spring retaining ring – Part Number: 160015001B
    Spring retaining ring
    Part Number: 160015001B
      No Longer Available
  • 49
    Rotational Speed Sensor – Part Number: 1607001007
    Rotational Speed Sensor
    Part Number: 1607001007
      No Longer Available
  • 51
    Needle-Roller Bearing – Part Number: F000615110
    Needle-Roller Bearing
    Part Number: F000615110
      No Longer Available
  • 52
    Extension – Part Number: 16055002JA
    Extension
    Part Number: 16055002JA
      No Longer Available
  • 53
    Extension – Part Number: 16055002J9
    Extension
    Part Number: 16055002J9
      No Longer Available
  • 60
    Screw – Part Number: 9618086638
    Screw
    Part Number: 9618086638
      No Longer Available
  • 61
    Tapping Screw – Part Number: F000600217
    Tapping Screw
    Part Number: F000600217
      No Longer Available
  • 62
    Tapping Screw – Part Number: F000600216
    Tapping Screw
    Part Number: F000600216
      No Longer Available
  • 63
    SCREW – Part Number: 160343507U
    SCREW
    Part Number: 160343507U
      Special Order
    $5.95
  • 67 / 65 / 64 / 64
    Tapping Screw 4x16 Mm – Part Number: 9618087099
    Tapping Screw 4x16 Mm
    Part Number: 9618087099
      No Longer Available
  • 68
    SEALING PLATE – Part Number: 1601006011
    SEALING PLATE
    Part Number: 1601006011
      Special Order
    $5.95
  • 71 / 808
    SCREW – Part Number: 2603490021
    SCREW
    Part Number: 2603490021
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 81
    MAGNET – Part Number: 1600190048
    MAGNET
    Part Number: 1600190048
      Special Order
    $5.95
  • 801
    Motor Housing – Part Number: 16051082RU
    Motor Housing
    Part Number: 16051082RU
      No Longer Available
  • 802
    Bevel Gear Set – Part Number: 1600A024X5
    Bevel Gear Set
    Part Number: 1600A024X5
      No Longer Available
  • 804
    Switch – Part Number: 1600A029GR
    Switch
    Part Number: 1600A029GR
      No Longer Available
  • 805
    Power Supply Cord – Part Number: F000609215
    Power Supply Cord
    Part Number: F000609215
      No Longer Available
  • 806
    Grommet – Part Number: 160070304H
    Grommet
    Part Number: 160070304H
      No Longer Available
  • 807
    FASTENING CLAMP – Part Number: 1601302018
    FASTENING CLAMP
    Part Number: 1601302018
      In Stock
    $5.95
  • 810
    Brush Set – Part Number: F000611090
    Brush Set
    Part Number: F000611090
      No Longer Available
  • 820
    Electronics Module – Part Number: 1607233552
    Electronics Module
    Part Number: 1607233552
      No Longer Available
Section 2
Section 2 Diagram and Parts List for 3601HF81E0 Bosch Angle Grinder
