Section 1 Diagram and Parts List for  Bosch Angle Grinder
Section 1
Section 2 Diagram and Parts List for  Bosch Angle Grinder
Section 2
Previous Showing All Parts Next

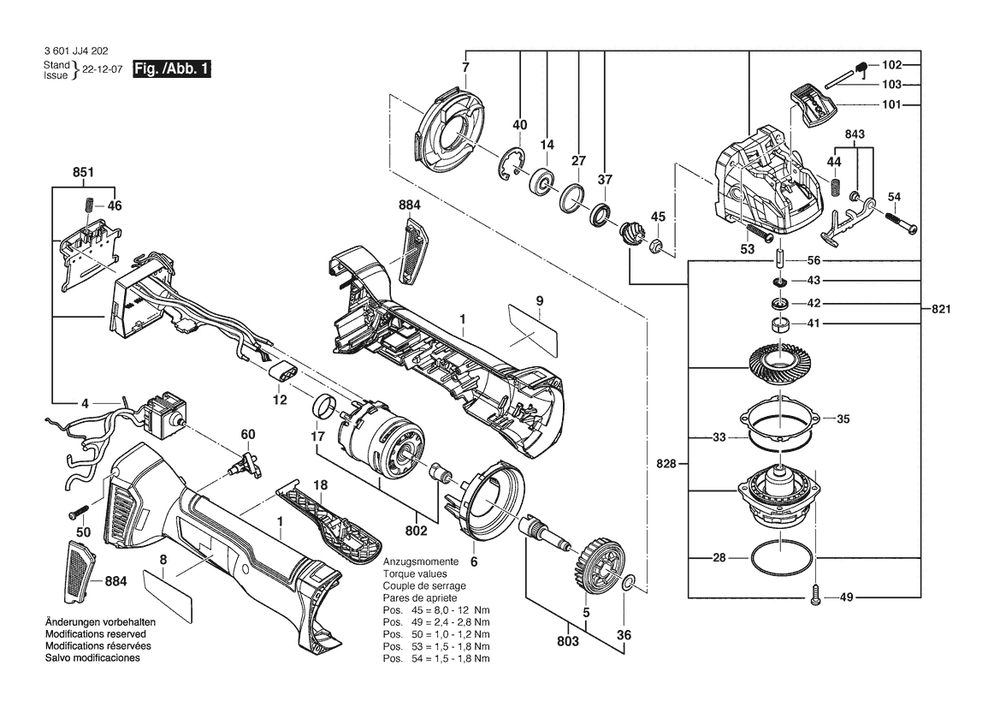

Section 1
Section 1 Diagram and Parts List for  Bosch Angle Grinder
  • 1
    Motor Housing – Part Number: 1619P16703
    Motor Housing
    Part Number: 1619P16703
      No Longer Available
  • 4
    SWITCH – Part Number: 2607202328
    SWITCH
    Part Number: 2607202328
      Special Order
    $24.55
  • 5
    Fan – Part Number: 1619P16641
    Fan
    Part Number: 1619P16641
      No Longer Available
  • 6
    Air-Deflector Ring – Part Number: 1619P16509
    Air-Deflector Ring
    Part Number: 1619P16509
      No Longer Available
  • 7
    AIR DISTRIBUTOR – Part Number: 1619P16508
    AIR DISTRIBUTOR
    Part Number: 1619P16508
      Special Order
    $6.16
  • 8
    Nameplate – Part Number: 1619P17808
    Nameplate
    Part Number: 1619P17808
      No Longer Available
  • 9
    Manufacturer
    Manufacturer's Nameplate
    Part Number: 1619P17525
      No Longer Available
  • 12
    FERRITE – Part Number: 1600A00RK2
    FERRITE
    Part Number: 1600A00RK2
      Special Order
    $6.16
  • 14
    BALL BEARING – Part Number: 1619P09955
    BALL BEARING
    Part Number: 1619P09955
      Special Order
    $7.36
  • 17
    COVER – Part Number: 1600100P12
    COVER
    Part Number: 1600100P12
      Special Order
    $6.16
  • 18
    SWITCH-PAWL – Part Number: 1600A00R9F
    SWITCH-PAWL
    Part Number: 1600A00R9F
      Special Order
    $7.36
  • 27
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 28
    O-RING – Part Number: 3600210109
    O-RING
    Part Number: 3600210109
      Special Order
    Minimum Quantity of 2 required
    $9.76
  • 33
    O-RING – Part Number: 1619P14427
    O-RING
    Part Number: 1619P14427
      Special Order
    $6.16
  • 35
    SHIM – Part Number: 1600136013
    SHIM
    Part Number: 1600136013
      Special Order
    $6.16
  • 35
    SHIM – Part Number: 1600136015
    SHIM
    Part Number: 1600136015
      Special Order
    $6.16
  • 35
    SHIM 0,2 MM THICK – Part Number: 1600136014
    SHIM 0,2 MM THICK
    Part Number: 1600136014
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 36
    WASHER – Part Number: 1610100023
    WASHER
    Part Number: 1610100023
      Special Order
    $6.16
  • 37
    HOLDER – Part Number: 1600A00P17
    HOLDER
    Part Number: 1600A00P17
      Special Order
    $6.16
  • 40
    C-CLIP – Part Number: 1600119011
    C-CLIP
    Part Number: 1600119011
      In Stock
    $6.16
  • 41
    BEARING – Part Number: 1600A012V6
    BEARING
    Part Number: 1600A012V6
      Special Order
    $6.16
  • 42
    RETAINING WASHER – Part Number: 1600A012V7
    RETAINING WASHER
    Part Number: 1600A012V7
      Special Order
    $6.16
  • 43
    GASKET – Part Number: 1600A01MB5
    GASKET
    Part Number: 1600A01MB5
      Special Order
    $6.16
  • 44
    SPRING – Part Number: 1604611042
    SPRING
    Part Number: 1604611042
      Special Order
    $6.16
  • 45
    HEX NUT – Part Number: 1619P17544
    HEX NUT
    Part Number: 1619P17544
      Special Order
    $6.16
  • 46
    SPRING – Part Number: 1609280477
    SPRING
    Part Number: 1609280477
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 49
    SCREW – Part Number: 160343508X
    SCREW
    Part Number: 160343508X
      Special Order
    $6.16
  • 50
    TORX FLAT-HEAD SCREW – Part Number: 2609110201
    TORX FLAT-HEAD SCREW
    Part Number: 2609110201
      Special Order
    $6.16
  • 53
    TORX OVAL-HEAD SCREW – Part Number: 1619P01066
    TORX OVAL-HEAD SCREW
    Part Number: 1619P01066
      Special Order
    $6.16
  • 54
    TORX OVAL-HEAD SCREW – Part Number: 2603490025
    TORX OVAL-HEAD SCREW
    Part Number: 2603490025
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 56
    Braking Element – Part Number: 1600A021AR
    Braking Element
    Part Number: 1600A021AR
      No Longer Available
  • 60
    REVERSE-TRANSFER LEVER – Part Number: 1600A00R9L
    REVERSE-TRANSFER LEVER
    Part Number: 1600A00R9L
      Special Order
    $6.16
  • 101
    LEVER – Part Number: 1600A016PJ
    LEVER
    Part Number: 1600A016PJ
      Special Order
    $6.16
  • 102
    TORSION SPRING – Part Number: 1600A012V3
    TORSION SPRING
    Part Number: 1600A012V3
      Special Order
    $6.16
  • 103
    STRAIGHT PIN – Part Number: 1600A012V4
    STRAIGHT PIN
    Part Number: 1600A012V4
      Special Order
    $6.16
  • 802
    Motor – Part Number: 1607000CA4
    Motor
    Part Number: 1607000CA4
      No Longer Available
  • 803
    Bevel Gear Shaft – Part Number: 1607000CA5
    Bevel Gear Shaft
    Part Number: 1607000CA5
      No Longer Available
  • 821
    Gear Housing – Part Number: 1619P16949
    Gear Housing
    Part Number: 1619P16949
      No Longer Available
  • 828
    Bearing Flange – Part Number: 1619P17887
    Bearing Flange
    Part Number: 1619P17887
      No Longer Available
  • 843
    LEVER – Part Number: 1607000742
    LEVER
    Part Number: 1607000742
      Special Order
    $14.94
  • 851
    Electronics Module – Part Number: 1607000DS8
    Electronics Module
    Part Number: 1607000DS8
      No Longer Available
  • 884
    Filter Unit – Part Number: 1607000CA9
    Filter Unit
    Part Number: 1607000CA9
      No Longer Available

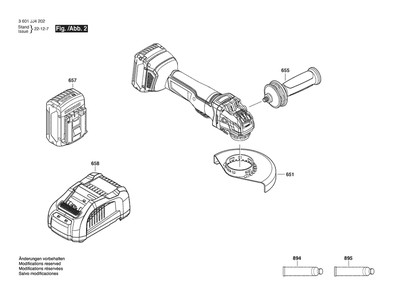

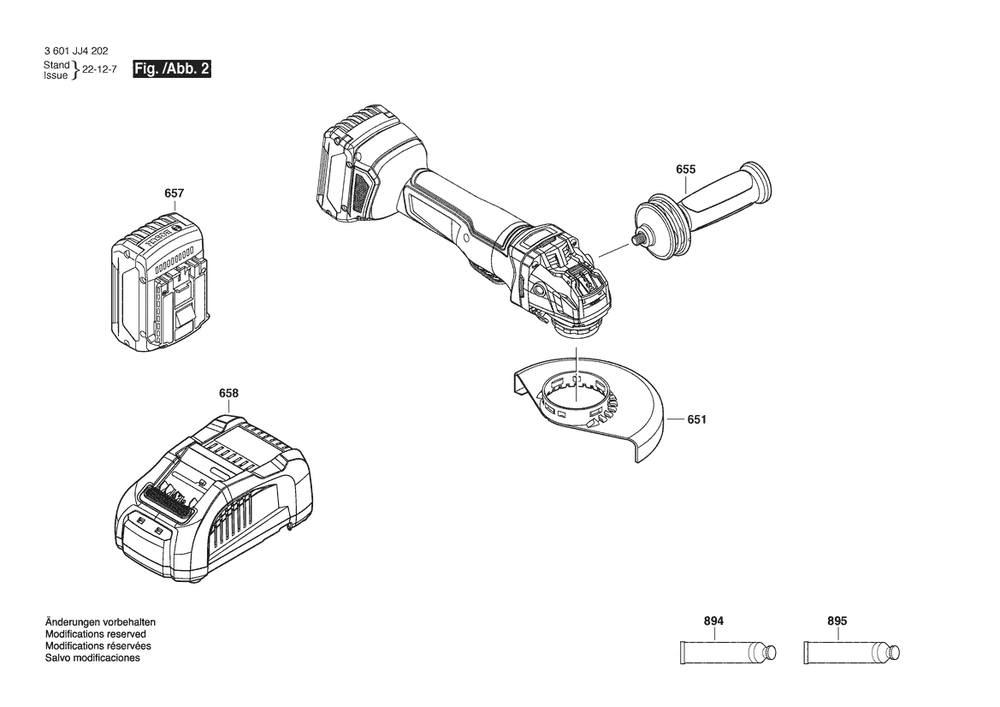

Section 2
Section 2 Diagram and Parts List for  Bosch Angle Grinder
