Bosch Cordless Angle Grinder Replacement Parts For Model 3601JG3500

We Sell Only Genuine Bosch Parts

Popular Parts for 3601JG3500

Search Within Model

Questions & Answers for Bosch 3601JG3500
Browse all Parts Search by Area
Section 1 Diagram and Parts List for  Bosch Angle Grinder
Section 1
Section 2 Diagram and Parts List for  Bosch Angle Grinder
Section 2
Previous Showing All Parts Next
Section 1

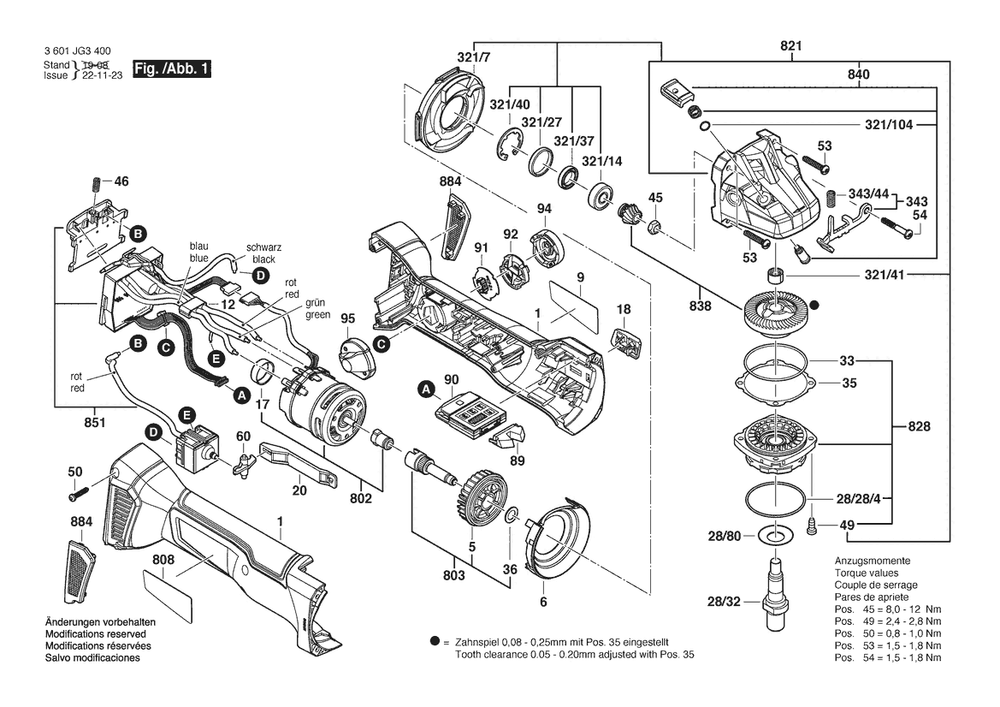

Section 1 Diagram and Parts List for  Bosch Angle Grinder
  • 1
    MOTOR HOUSING – Part Number: 16051082DU
    MOTOR HOUSING
    Part Number: 16051082DU
      Special Order
    $30.48
  • 5
    FAN – Part Number: 160661016E
    FAN
    Part Number: 160661016E
      Special Order
    $5.95
  • 6
    AIR-DEFLECTOR RING – Part Number: 1600591065
    AIR-DEFLECTOR RING
    Part Number: 1600591065
      Special Order
    $5.95
  • 9
    Manufacturer's Nameplate – Part Number: 160111C12F
    Manufacturer's Nameplate
    Part Number: 160111C12F
      No Longer Available
  • 12
    FERRITE – Part Number: 1600A00RK2
    FERRITE
    Part Number: 1600A00RK2
      Special Order
    $5.95
  • 17
    COVER – Part Number: 1600100P12
    COVER
    Part Number: 1600100P12
      Special Order
    $5.95
  • 18
    SWITCH HANDLE – Part Number: 1600A00P2P
    SWITCH HANDLE
    Part Number: 1600A00P2P
      Special Order
    $5.95
  • 20
    ADJUSTING SLIDE – Part Number: 1600A00P14
    ADJUSTING SLIDE
    Part Number: 1600A00P14
      Special Order
    $5.95
  • 28/28/4
    O-RING – Part Number: 3600210109
    O-RING
    Part Number: 3600210109
      Special Order
    Minimum Quantity of 2 required
    $9.42
  • 28/32
    Grinding Spindle – Part Number: 1607000D6A
    Grinding Spindle
    Part Number: 1607000D6A
      No Longer Available
  • 28/80
    COVER DISC – Part Number: 1619P09390
    COVER DISC
    Part Number: 1619P09390
      In Stock
    $5.95
  • 33
    O-RING – Part Number: 1600210035
    O-RING
    Part Number: 1600210035
      Special Order
    $5.95
  • 35
    SHIM – Part Number: 1600136013
    SHIM
    Part Number: 1600136013
      Special Order
    $5.95
  • 35
    SHIM 0,2 MM THICK – Part Number: 1600136014
    SHIM 0,2 MM THICK
    Part Number: 1600136014
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 35
    SHIM – Part Number: 1600136015
    SHIM
    Part Number: 1600136015
      Special Order
    $5.95
  • 35
    SHIM 0,15 MM THICK – Part Number: 1600136020
    SHIM 0,15 MM THICK
    Part Number: 1600136020
      Special Order
    $5.95
  • 36
    WASHER – Part Number: 1610100023
    WASHER
    Part Number: 1610100023
      Special Order
    $5.95
  • 45
    HEXAGON NUT – Part Number: 1603300016
    HEXAGON NUT
    Part Number: 1603300016
      In Stock
    $5.95
  • 46
    SPRING – Part Number: 1609280477
    SPRING
    Part Number: 1609280477
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 49
    TORX OVAL-HEAD SCREW – Part Number: 2914491410
    TORX OVAL-HEAD SCREW
    Part Number: 2914491410
      Special Order
    $5.95
  • 50
    TAPPING SCREW – Part Number: 1603435071
    TAPPING SCREW
    Part Number: 1603435071
      Special Order
    $5.95
  • 53
    TORX OVAL-HEAD SCREW – Part Number: 1603435078
    TORX OVAL-HEAD SCREW
    Part Number: 1603435078
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 54
    TORX OVAL-HEAD SCREW 4X30 – Part Number: 1603414026
    TORX OVAL-HEAD SCREW 4X30
    Part Number: 1603414026
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 60
    REVERSE-TRANSFER LEVER – Part Number: 1600A00P18
    REVERSE-TRANSFER LEVER
    Part Number: 1600A00P18
      Special Order
    $5.95
  • 89
    LIGHT CONDUCTOR – Part Number: 1600A00P2M
    LIGHT CONDUCTOR
    Part Number: 1600A00P2M
      Special Order
    $5.95
  • 90
    SPEED GOVERNOR – Part Number: 16072335LX
    SPEED GOVERNOR
    Part Number: 16072335LX
      Special Order
    $33.84
  • 91
    ELECTRONICS MODULE – Part Number: 1607503438
    ELECTRONICS MODULE
    Part Number: 1607503438
      Special Order
    $18.88
  • 92
    COVER PANEL – Part Number: 1600A00M53
    COVER PANEL
    Part Number: 1600A00M53
      Special Order
    $5.95
  • 94
    COVER – Part Number: 16055002BV
    COVER
    Part Number: 16055002BV
      Special Order
    $5.95
  • 95
    COVER – Part Number: 1600A00P1B
    COVER
    Part Number: 1600A00P1B
      Special Order
    $5.95
  • 321/7
    AIR DISTRIBUTOR – Part Number: 1600591066
    AIR DISTRIBUTOR
    Part Number: 1600591066
      Special Order
    $5.95
  • 321/14
    BALL BEARING – Part Number: 1600905032
    BALL BEARING
    Part Number: 1600905032
      In Stock
    $10.90
  • 321/27
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 321/37
    HOLDER – Part Number: 1600A00P17
    HOLDER
    Part Number: 1600A00P17
      Special Order
    $5.95
  • 321/40
    C-CLIP – Part Number: 1600119011
    C-CLIP
    Part Number: 1600119011
      In Stock
    $5.95
  • 321/41
    FRICTION BEARING – Part Number: 1600200029
    FRICTION BEARING
    Part Number: 1600200029
      In Stock
    $5.95
  • 321/104
    O-RING – Part Number: 1600210044
    O-RING
    Part Number: 1600210044
      Special Order
    $5.95
  • 343
    LEVER – Part Number: 1607000742
    LEVER
    Part Number: 1607000742
      Special Order
    $14.42
  • 343/44
    SPRING – Part Number: 1604611042
    SPRING
    Part Number: 1604611042
      Special Order
    $5.95
  • 802
    Motor – Part Number: 1607000CA4
    Motor
    Part Number: 1607000CA4
      No Longer Available
  • 803
    Bevel Gear Shaft – Part Number: 1607000CA5
    Bevel Gear Shaft
    Part Number: 1607000CA5
      No Longer Available
  • 808
    Nameplate – Part Number: 160111A4N8
    Nameplate
    Part Number: 160111A4N8
      No Longer Available
  • 828
    BEARING FLANGE – Part Number: 1607000D6D
    BEARING FLANGE
    Part Number: 1607000D6D
      In Stock
    $26.20
  • 838
    CROWN GEAR – Part Number: 1607000D4Y
    CROWN GEAR
    Part Number: 1607000D4Y
      In Stock
    $28.68
  • 840
    PUSH-BUTTON – Part Number: 1607000V41
    PUSH-BUTTON
    Part Number: 1607000V41
      In Stock
    $7.10
  • 851
    Electronics Module – Part Number: 1607000CH3
    Electronics Module
    Part Number: 1607000CH3
      No Longer Available
  • 884
    Filter Unit – Part Number: 1607000CA9
    Filter Unit
    Part Number: 1607000CA9
      No Longer Available
Section 2

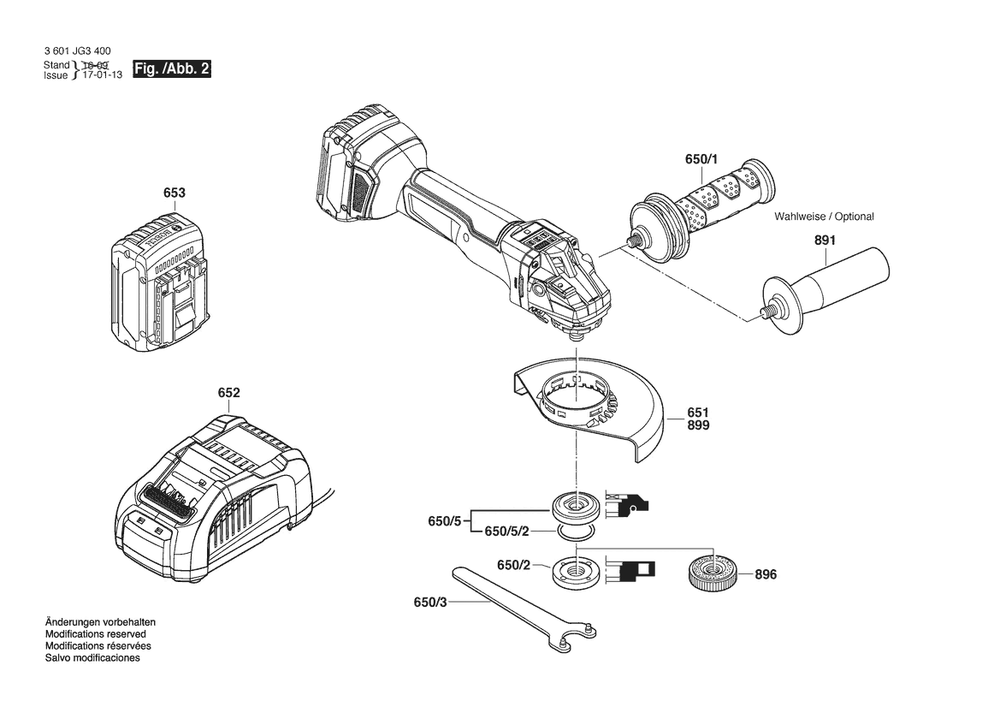

Section 2 Diagram and Parts List for  Bosch Angle Grinder
