Bosch Cordless Angle Grinder Advancedgrind 18 Replacement Parts For Model 3603CD9001

We Sell Only Genuine Bosch Parts

Popular Parts for 3603CD9001

Search Within Model

Questions & Answers for Bosch 3603CD9001
Browse all Parts Search by Area
Diagram 1 Diagram and Parts List for  Bosch Angle Grinder
Diagram 1
Diagram 2 Diagram and Parts List for  Bosch Angle Grinder
Diagram 2
Previous Showing All Parts Next
Diagram 1

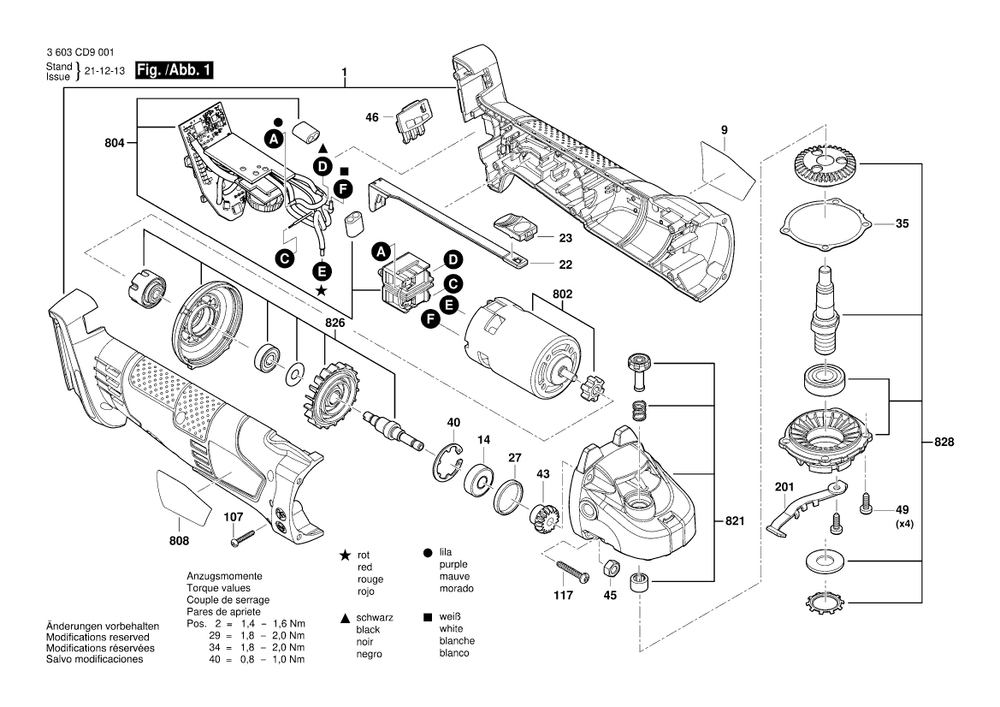

Diagram 1 Diagram and Parts List for  Bosch Angle Grinder
  • 1
    Housing – Part Number: 1600A02264
    Housing
    Part Number: 1600A02264
      No Longer Available
  • 9
    Manufacturer Inch s nameplate – Part Number: 160111A3YF
    Manufacturer Inch s nameplate
    Part Number: 160111A3YF
      No Longer Available
  • 14
    Groove Ball Bearing – Part Number: 2600905078
    Groove Ball Bearing
    Part Number: 2600905078
      No Longer Available
  • 22
    Adjusting Slide – Part Number: 1600A01U5N
    Adjusting Slide
    Part Number: 1600A01U5N
      No Longer Available
  • 23
    Switch Button – Part Number: 1600A01Z4G
    Switch Button
    Part Number: 1600A01Z4G
      No Longer Available
  • 27
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 35
    Shim 0,1 Mm – Part Number: 2609002208
    Shim 0,1 Mm
    Part Number: 2609002208
      No Longer Available
  • 35
    Shim 0,2 Mm – Part Number: 2609002209
    Shim 0,2 Mm
    Part Number: 2609002209
      No Longer Available
  • 35
    Shim 0,3 Mm – Part Number: 2609002210
    Shim 0,3 Mm
    Part Number: 2609002210
      No Longer Available
  • 35
    Shim 1,5 Mm – Part Number: 1600A00RE3
    Shim 1,5 Mm
    Part Number: 1600A00RE3
      No Longer Available
  • 40
    Spring retaining ring – Part Number: 2609007545
    Spring retaining ring
    Part Number: 2609007545
      No Longer Available
  • 43
    Gear – Part Number: 1606333633
    Gear
    Part Number: 1606333633
      No Longer Available
  • 45
    NUT – Part Number: 2915011007
    NUT
    Part Number: 2915011007
      Special Order
    $6.16
  • 46
    Lens – Part Number: 1600A01TT9
    Lens
    Part Number: 1600A01TT9
      No Longer Available
  • 49
    TORX OVAL-HEAD SCREW M4X12 – Part Number: 2610386516
    TORX OVAL-HEAD SCREW M4X12
    Part Number: 2610386516
      Special Order
    $6.16
  • 107
    SCREW – Part Number: 2603490018
    SCREW
    Part Number: 2603490018
      Special Order
    $6.16
  • 117
    SCREW – Part Number: 2603490024
    SCREW
    Part Number: 2603490024
      Special Order
    $6.16
  • 201
    Leaf Spring – Part Number: 2609002205
    Leaf Spring
    Part Number: 2609002205
      No Longer Available
  • 802
    DC motor – Part Number: 160702268L
    DC motor
    Part Number: 160702268L
      No Longer Available
  • 804
    Electronic Assembly – Part Number: 1600A0231N
    Electronic Assembly
    Part Number: 1600A0231N
      No Longer Available
  • 808
    Nameplate – Part Number: 160111A810
    Nameplate
    Part Number: 160111A810
      No Longer Available
  • 821
    Gear Housing – Part Number: 160580666A
    Gear Housing
    Part Number: 160580666A
      No Longer Available
  • 826
    Drive Unit – Part Number: 1600A01U69
    Drive Unit
    Part Number: 1600A01U69
      No Longer Available
  • 828
    Bearing Flange – Part Number: 16058080CS
    Bearing Flange
    Part Number: 16058080CS
      No Longer Available
Diagram 2
Diagram 2 Diagram and Parts List for  Bosch Angle Grinder
  • 1
    Housing – Part Number: 1600A02264
    Housing
    Part Number: 1600A02264
      No Longer Available
  • 200
    Protective Cover 125 Mm – Part Number: 2609002204
    Protective Cover 125 Mm
    Part Number: 2609002204
      No Longer Available
  • 650
    Carrying Case – Part Number: 16054381FV
    Carrying Case
    Part Number: 16054381FV
      No Longer Available
  • 680
    Handle – Part Number: 2609002199
    Handle
    Part Number: 2609002199
      No Longer Available
  • 681
    Quick Acting Flange – Part Number: 1600A029FC
    Quick Acting Flange
    Part Number: 1600A029FC
      No Longer Available
  • 682
    FLANGE – Part Number: 2605703014
    FLANGE
    Part Number: 2605703014
      In Stock
    $17.20
  • 895
    GREASE TUBE – Part Number: 1605430003
    GREASE TUBE
    Part Number: 1605430003
      Special Order
    $54.87
