Bosch Gwx10-45e Angle Grinder Replacement Parts For Model GWX10-45E (3601GB1010)

We Sell Only Genuine Bosch Parts

Popular Parts for GWX10-45E

Search Within Model

Questions & Answers for Bosch GWX10-45E
Browse all Parts Search by Area

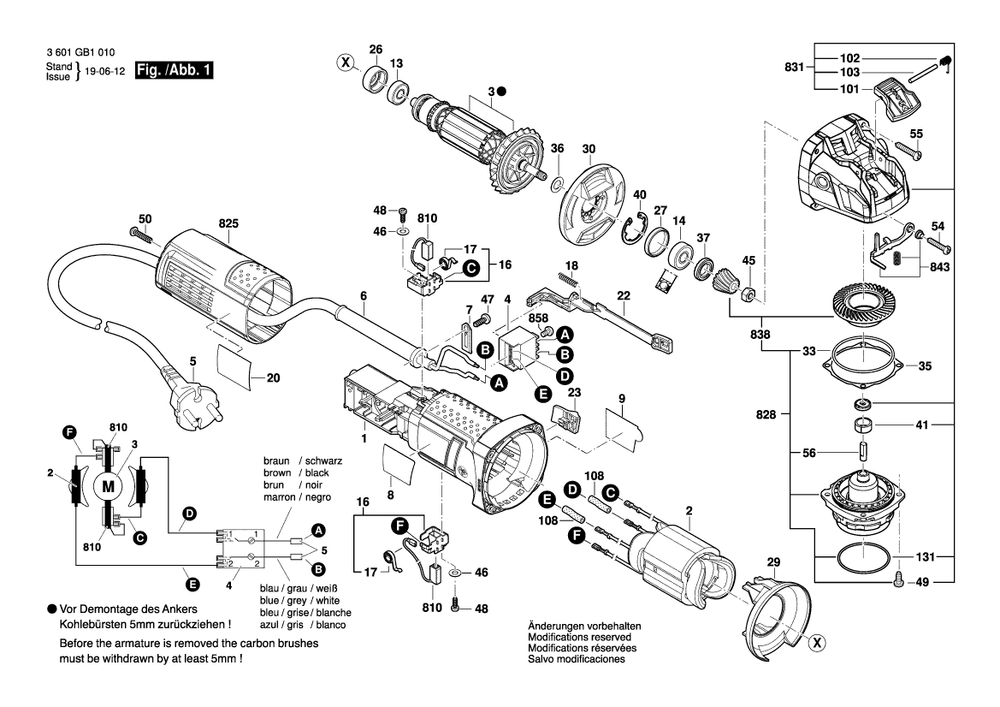

Page 1 Diagram and Parts List for 3601GB1010 Bosch Angle Grinder
Page 1

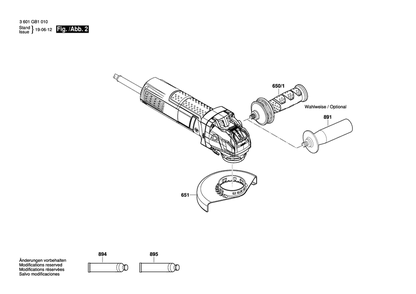

Page 2 Diagram and Parts List for 3601GB1010 Bosch Angle Grinder
Page 2
Previous Showing All Parts Next
Page 1
Page 1 Diagram and Parts List for 3601GB1010 Bosch Angle Grinder
  • 1
    Motor Housing – Part Number: 1619P10959
    Motor Housing
    Part Number: 1619P10959
      No Longer Available
  • 2
    Field 110v – Part Number: 1619P14676
    Field 110v
    Part Number: 1619P14676
      No Longer Available
  • 3
    Armature – Part Number: 1619P15108
    Armature
    Part Number: 1619P15108
      No Longer Available
  • 4
    SWITHC – Part Number: 160720031Y
    SWITHC
    Part Number: 160720031Y
      Special Order
    $16.60
  • 5
    POWER SUPPLY CORD USA/CDN 2,15 – Part Number: 2604460122
    $18.88
  • 6
    GROMMET – Part Number: 2600703013
    GROMMET
    Part Number: 2600703013
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $5.95
  • 7
    FASTENING CLAMP – Part Number: 1601302017
    FASTENING CLAMP
    Part Number: 1601302017
      In Stock
    $5.95
  • 8
    NAMEPLATE – Part Number: 1619P15084
    NAMEPLATE
    Part Number: 1619P15084
      Special Order
    $5.95
  • 9
    LABEL – Part Number: 1619P14964
    LABEL
    Part Number: 1619P14964
      Special Order
    $5.95
  • 13
    BALL BEARING – Part Number: 1619P08829
    BALL BEARING
    Part Number: 1619P08829
      In Stock
    $14.42
  • 14
    BALL BEARING – Part Number: 1619P13103
    BALL BEARING
    Part Number: 1619P13103
      Special Order
    $5.95
  • 16
    BRUSH HOLDER – Part Number: 1619P01811
    BRUSH HOLDER
    Part Number: 1619P01811
      In Stock
    $5.95
  • 17
    Brush Spring – Part Number: 1604652013
    Brush Spring
    Part Number: 1604652013
      No Longer Available
  • 18
    SPRING – Part Number: 1619P11487
    SPRING
    Part Number: 1619P11487
      Special Order
    $5.95
  • 20
    LABEL – Part Number: 1619P11107
    LABEL
    Part Number: 1619P11107
      Special Order
    $5.95
  • 22
    Adjusting Slide – Part Number: 1619P10968
    Adjusting Slide
    Part Number: 1619P10968
      No Longer Available
  • 23
    SWITCH BUTTON – Part Number: 1619P13541
    SWITCH BUTTON
    Part Number: 1619P13541
      Special Order
    $5.95
  • 26
    INTERMEDIATE RING – Part Number: 1600502023
    INTERMEDIATE RING
    Part Number: 1600502023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 27
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 29
    AIR DEFLECTOR RING – Part Number: 1619P10970
    AIR DEFLECTOR RING
    Part Number: 1619P10970
      Special Order
    $5.95
  • 30
    AIR DISTRIBUTOR – Part Number: 1619P14769
    AIR DISTRIBUTOR
    Part Number: 1619P14769
      Special Order
    $5.95
  • 33
    O-RING – Part Number: 1619P02820
    O-RING
    Part Number: 1619P02820
      Special Order
    $5.95
  • 35
    SHIM – Part Number: 1600136013
    SHIM
    Part Number: 1600136013
      Special Order
    $5.95
  • 35
    SHIM – Part Number: 1600136015
    SHIM
    Part Number: 1600136015
      Special Order
    $5.95
  • 35
    SHIM 0,2 MM THICK – Part Number: 1600136014
    SHIM 0,2 MM THICK
    Part Number: 1600136014
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 36
    WASHER – Part Number: 1619P00987
    WASHER
    Part Number: 1619P00987
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1600290016
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1600290016
      In Stock
    $7.10
  • 40
    C-CLIP – Part Number: 1600119011
    C-CLIP
    Part Number: 1600119011
      In Stock
    $5.95
  • 41
    BEARING – Part Number: 1600A012V6
    BEARING
    Part Number: 1600A012V6
      Special Order
    $5.95
  • 45
    NUT – Part Number: 2915011007
    NUT
    Part Number: 2915011007
      Special Order
    $5.95
  • 46
    Shim – Part Number: 1619P13814
    Shim
    Part Number: 1619P13814
      No Longer Available
  • 47
    SCREW – Part Number: 2609110052
    SCREW
    Part Number: 2609110052
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 48
    TORX OVAL-HEAD SCREW – Part Number: 1619P00220
    TORX OVAL-HEAD SCREW
    Part Number: 1619P00220
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 49
    SCREW – Part Number: 160343508X
    SCREW
    Part Number: 160343508X
      Special Order
    $5.95
  • 50
    TORX OVAL-HEAD SCREW – Part Number: 1619P00105
    TORX OVAL-HEAD SCREW
    Part Number: 1619P00105
      Special Order
    $5.95
  • 54
    TORX OVAL-HEAD SCREW – Part Number: 2603490025
    TORX OVAL-HEAD SCREW
    Part Number: 2603490025
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 55
    TORX OVAL-HEAD SCREW – Part Number: 1619P01066
    TORX OVAL-HEAD SCREW
    Part Number: 1619P01066
      Special Order
    $5.95
  • 56
    BRAKING ELEMENT – Part Number: 1600A012X9
    BRAKING ELEMENT
    Part Number: 1600A012X9
      Special Order
    $5.95
  • 101
    LEVER – Part Number: 1600A016PJ
    LEVER
    Part Number: 1600A016PJ
      Special Order
    $5.95
  • 102
    TORSION SPRING – Part Number: 1600A012V3
    TORSION SPRING
    Part Number: 1600A012V3
      Special Order
    $5.95
  • 103
    STRAIGHT PIN – Part Number: 1600A012V4
    STRAIGHT PIN
    Part Number: 1600A012V4
      Special Order
    $5.95
  • 108
    Shringable Tube – Part Number: 1619P02866
    Shringable Tube
    Part Number: 1619P02866
      No Longer Available
  • 131
    O-RING – Part Number: 3600210109
    O-RING
    Part Number: 3600210109
      Special Order
    Minimum Quantity of 2 required
    $9.42
  • 651
    PROTECTIVE COVER – Part Number: 1600A00XK8
    PROTECTIVE COVER
    Part Number: 1600A00XK8
      Special Order
    $13.95
  • 810
    BRUSH SET – Part Number: 1619P11715
    BRUSH SET
    Part Number: 1619P11715
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $12.52
  • 825
    HOUSING COVER – Part Number: 1619P15592
    HOUSING COVER
    Part Number: 1619P15592
      Special Order
    $12.52
  • 828
    PARTS SET – Part Number: 1619P15214
    PARTS SET
    Part Number: 1619P15214
      Special Order
    $77.94
  • 831
    GEAR HOUSING – Part Number: 1619P15213
    GEAR HOUSING
    Part Number: 1619P15213
      Special Order
    $46.16
  • 838
    SET OF GEARS – Part Number: 1619P15458
    SET OF GEARS
    Part Number: 1619P15458
      Special Order
    $28.68
  • 843
    LEVER – Part Number: 1607000742
    LEVER
    Part Number: 1607000742
      Special Order
    $14.42
  • 858
    OVAL-HEAD SCREW – Part Number: 2910641081
    OVAL-HEAD SCREW
    Part Number: 2910641081
      Special Order
    $5.95
  • 891
    AUXILIARY HANDLE – Part Number: 16020250A0
    AUXILIARY HANDLE
    Part Number: 16020250A0
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $18.88
  • 894
    GREASE – Part Number: 1615430020
    GREASE
    Part Number: 1615430020
      In Stock
    $33.50
  • 895
    GREASE TUBE – Part Number: 1605430003
    GREASE TUBE
    Part Number: 1605430003
      Special Order
    $52.96
  • 6501
    Auxiliary Handle – Part Number: 2828320003
    Auxiliary Handle
    Part Number: 2828320003
      Special Order
    $5.36
Page 2

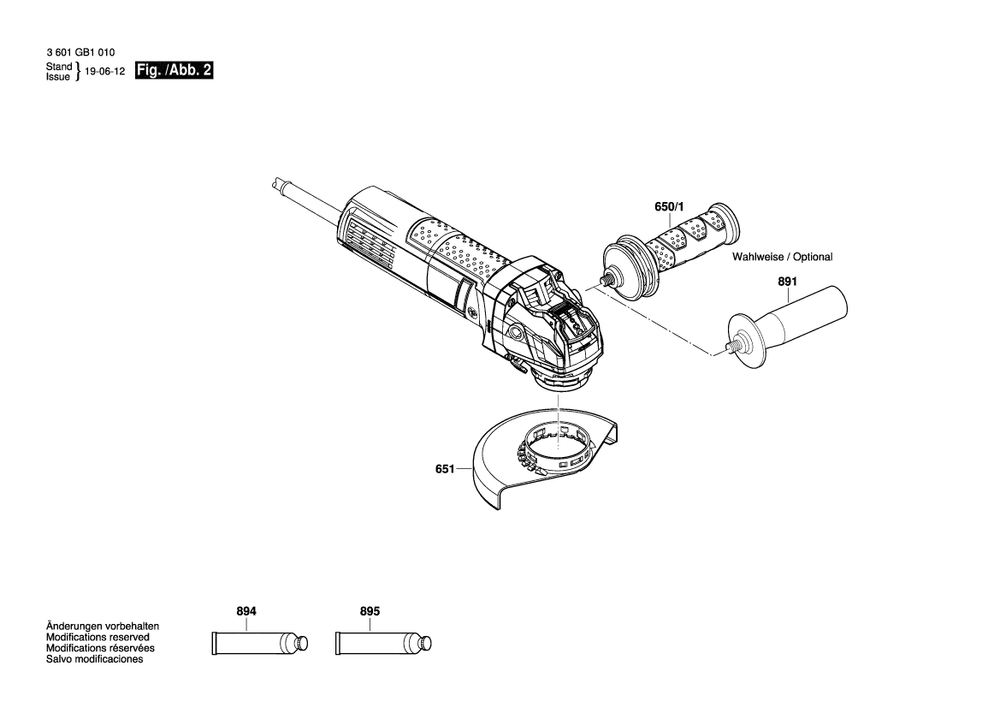

Page 2 Diagram and Parts List for 3601GB1010 Bosch Angle Grinder
  • 1
    Motor Housing – Part Number: 1619P10959
    Motor Housing
    Part Number: 1619P10959
      No Longer Available
  • 2
    Field 110v – Part Number: 1619P14676
    Field 110v
    Part Number: 1619P14676
      No Longer Available
  • 3
    Armature – Part Number: 1619P15108
    Armature
    Part Number: 1619P15108
      No Longer Available
  • 4
    SWITHC – Part Number: 160720031Y
    SWITHC
    Part Number: 160720031Y
      Special Order
    $16.60
  • 5
    POWER SUPPLY CORD USA/CDN 2,15 – Part Number: 2604460122
    $18.88
  • 6
    GROMMET – Part Number: 2600703013
    GROMMET
    Part Number: 2600703013
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $5.95
  • 7
    FASTENING CLAMP – Part Number: 1601302017
    FASTENING CLAMP
    Part Number: 1601302017
      In Stock
    $5.95
  • 8
    NAMEPLATE – Part Number: 1619P15084
    NAMEPLATE
    Part Number: 1619P15084
      Special Order
    $5.95
  • 9
    LABEL – Part Number: 1619P14964
    LABEL
    Part Number: 1619P14964
      Special Order
    $5.95
  • 13
    BALL BEARING – Part Number: 1619P08829
    BALL BEARING
    Part Number: 1619P08829
      In Stock
    $14.42
  • 14
    BALL BEARING – Part Number: 1619P13103
    BALL BEARING
    Part Number: 1619P13103
      Special Order
    $5.95
  • 16
    BRUSH HOLDER – Part Number: 1619P01811
    BRUSH HOLDER
    Part Number: 1619P01811
      In Stock
    $5.95
  • 17
    Brush Spring – Part Number: 1604652013
    Brush Spring
    Part Number: 1604652013
      No Longer Available
  • 18
    SPRING – Part Number: 1619P11487
    SPRING
    Part Number: 1619P11487
      Special Order
    $5.95
  • 20
    LABEL – Part Number: 1619P11107
    LABEL
    Part Number: 1619P11107
      Special Order
    $5.95
  • 22
    Adjusting Slide – Part Number: 1619P10968
    Adjusting Slide
    Part Number: 1619P10968
      No Longer Available
  • 23
    SWITCH BUTTON – Part Number: 1619P13541
    SWITCH BUTTON
    Part Number: 1619P13541
      Special Order
    $5.95
  • 26
    INTERMEDIATE RING – Part Number: 1600502023
    INTERMEDIATE RING
    Part Number: 1600502023
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 27
    INTERMEDIATE RING – Part Number: 1600206025
    INTERMEDIATE RING
    Part Number: 1600206025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 29
    AIR DEFLECTOR RING – Part Number: 1619P10970
    AIR DEFLECTOR RING
    Part Number: 1619P10970
      Special Order
    $5.95
  • 30
    AIR DISTRIBUTOR – Part Number: 1619P14769
    AIR DISTRIBUTOR
    Part Number: 1619P14769
      Special Order
    $5.95
  • 33
    O-RING – Part Number: 1619P02820
    O-RING
    Part Number: 1619P02820
      Special Order
    $5.95
  • 35
    SHIM 0,2 MM THICK – Part Number: 1600136014
    SHIM 0,2 MM THICK
    Part Number: 1600136014
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 35
    SHIM – Part Number: 1600136015
    SHIM
    Part Number: 1600136015
      Special Order
    $5.95
  • 35
    SHIM – Part Number: 1600136013
    SHIM
    Part Number: 1600136013
      Special Order
    $5.95
  • 36
    WASHER – Part Number: 1619P00987
    WASHER
    Part Number: 1619P00987
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    RADIAL-LIP-TYPE OIL SEAL – Part Number: 1600290016
    RADIAL-LIP-TYPE OIL SEAL
    Part Number: 1600290016
      In Stock
    $7.10
  • 40
    C-CLIP – Part Number: 1600119011
    C-CLIP
    Part Number: 1600119011
      In Stock
    $5.95
  • 41
    BEARING – Part Number: 1600A012V6
    BEARING
    Part Number: 1600A012V6
      Special Order
    $5.95
  • 45
    NUT – Part Number: 2915011007
    NUT
    Part Number: 2915011007
      Special Order
    $5.95
  • 46
    Shim – Part Number: 1619P13814
    Shim
    Part Number: 1619P13814
      No Longer Available
  • 47
    SCREW – Part Number: 2609110052
    SCREW
    Part Number: 2609110052
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 48
    TORX OVAL-HEAD SCREW – Part Number: 1619P00220
    TORX OVAL-HEAD SCREW
    Part Number: 1619P00220
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 49
    SCREW – Part Number: 160343508X
    SCREW
    Part Number: 160343508X
      Special Order
    $5.95
  • 50
    TORX OVAL-HEAD SCREW – Part Number: 1619P00105
    TORX OVAL-HEAD SCREW
    Part Number: 1619P00105
      Special Order
    $5.95
  • 54
    TORX OVAL-HEAD SCREW – Part Number: 2603490025
    TORX OVAL-HEAD SCREW
    Part Number: 2603490025
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 55
    TORX OVAL-HEAD SCREW – Part Number: 1619P01066
    TORX OVAL-HEAD SCREW
    Part Number: 1619P01066
      Special Order
    $5.95
  • 56
    BRAKING ELEMENT – Part Number: 1600A012X9
    BRAKING ELEMENT
    Part Number: 1600A012X9
      Special Order
    $5.95
  • 101
    LEVER – Part Number: 1600A016PJ
    LEVER
    Part Number: 1600A016PJ
      Special Order
    $5.95
  • 102
    TORSION SPRING – Part Number: 1600A012V3
    TORSION SPRING
    Part Number: 1600A012V3
      Special Order
    $5.95
  • 103
    STRAIGHT PIN – Part Number: 1600A012V4
    STRAIGHT PIN
    Part Number: 1600A012V4
      Special Order
    $5.95
  • 108
    Shringable Tube – Part Number: 1619P02866
    Shringable Tube
    Part Number: 1619P02866
      No Longer Available
  • 131
    O-RING – Part Number: 3600210109
    O-RING
    Part Number: 3600210109
      Special Order
    Minimum Quantity of 2 required
    $9.42
  • 651
    PROTECTIVE COVER – Part Number: 1600A00XK8
    PROTECTIVE COVER
    Part Number: 1600A00XK8
      Special Order
    $13.95
  • 810
    BRUSH SET – Part Number: 1619P11715
    BRUSH SET
    Part Number: 1619P11715
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $12.52
  • 825
    HOUSING COVER – Part Number: 1619P15592
    HOUSING COVER
    Part Number: 1619P15592
      Special Order
    $12.52
  • 828
    PARTS SET – Part Number: 1619P15214
    PARTS SET
    Part Number: 1619P15214
      Special Order
    $77.94
  • 831
    GEAR HOUSING – Part Number: 1619P15213
    GEAR HOUSING
    Part Number: 1619P15213
      Special Order
    $46.16
  • 838
    SET OF GEARS – Part Number: 1619P15458
    SET OF GEARS
    Part Number: 1619P15458
      Special Order
    $28.68
  • 843
    LEVER – Part Number: 1607000742
    LEVER
    Part Number: 1607000742
      Special Order
    $14.42
  • 858
    OVAL-HEAD SCREW – Part Number: 2910641081
    OVAL-HEAD SCREW
    Part Number: 2910641081
      Special Order
    $5.95
  • 891
    AUXILIARY HANDLE – Part Number: 16020250A0
    AUXILIARY HANDLE
    Part Number: 16020250A0
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $18.88
  • 894
    GREASE – Part Number: 1615430020
    GREASE
    Part Number: 1615430020
      In Stock
    $33.50
  • 895
    GREASE TUBE – Part Number: 1605430003
    GREASE TUBE
    Part Number: 1605430003
      Special Order
    $52.96
  • 6501
    Auxiliary Handle – Part Number: 2828320003
    Auxiliary Handle
    Part Number: 2828320003
      Special Order
    $5.36

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
