Whirlpool Parts

Whirlpool Air Conditioner Replacement Parts For Model ACM124PS3

We Sell Only Genuine Whirlpool Parts

Popular Parts for ACM124PS3

Search Within Model

Questions & Answers for Whirlpool ACM124PS3
Browse all Parts Search by Area
AIR FLOW AND CONTROL PARTS Diagram and Parts List for  Whirlpool Air Conditioner
AIR FLOW AND CONTROL PARTS
CABINET PARTS Diagram and Parts List for  Whirlpool Air Conditioner
CABINET PARTS
UNIT PARTS Diagram and Parts List for  Whirlpool Air Conditioner
UNIT PARTS
Previous Showing All Parts Next

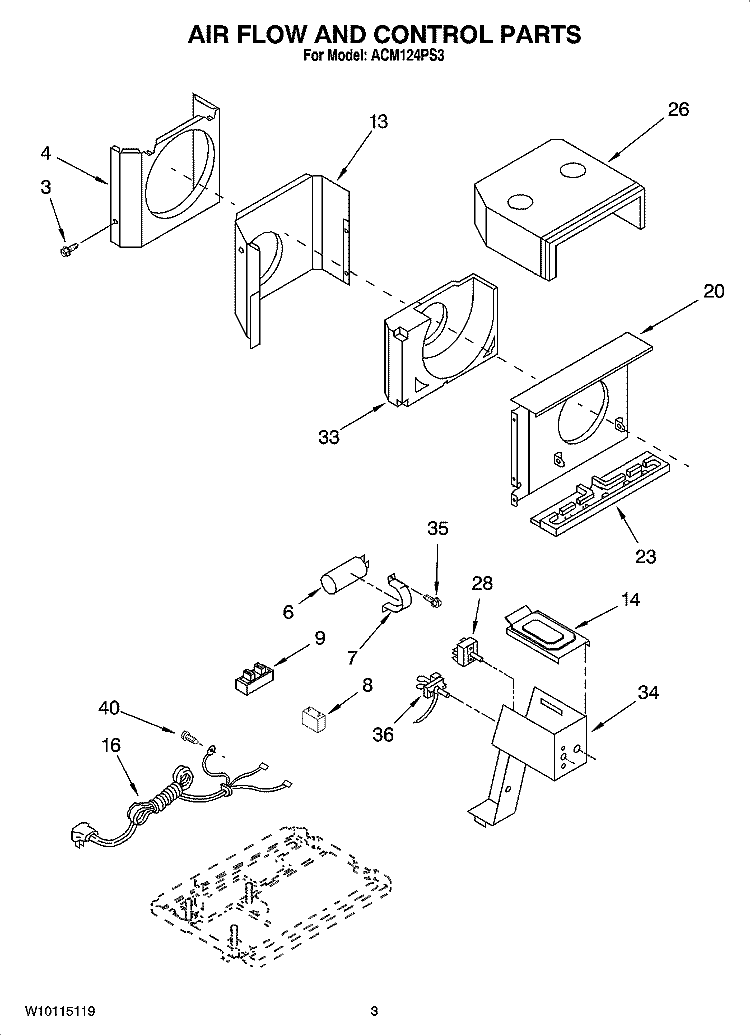

AIR FLOW AND CONTROL PARTS
AIR FLOW AND CONTROL PARTS Diagram and Parts List for  Whirlpool Air Conditioner
  • 3
    SCREW – Part Number: 8169474
    SCREW
    Part Number: 8169474
      No Longer Available
  • 4
    SHROUD-CND – Part Number: 8215064
    SHROUD-CND
    Part Number: 8215064
      No Longer Available
  • 6
    Capacitor – Part Number: 8215164
    Capacitor
    Part Number: 8215164
      No Longer Available
  • 7
    BRACKET – Part Number: 8215050
    BRACKET
    Part Number: 8215050
      Special Order
    $17.80
  • 8
    Capacitor – Part Number: 8215163
    Capacitor
    Part Number: 8215163
      No Longer Available
  • 9
    CNTRL-ELEC – Part Number: 8215089
    CNTRL-ELEC
    Part Number: 8215089
      No Longer Available
  • 13
    Wall, Dividing – Part Number: 8215061
    Wall, Dividing
    Part Number: 8215061
      No Longer Available
  • 14
    Cover, Control Box – Part Number: 8209947
    Cover, Control Box
    Part Number: 8209947
      No Longer Available
  • 16
    CORD-POWER – Part Number: 8215268
    CORD-POWER
    Part Number: 8215268
      No Longer Available
  • 20
    Shroud, Evaporator – Part Number: 8209943
    Shroud, Evaporator
    Part Number: 8209943
      No Longer Available
  • 23
    PAN-DRIP – Part Number: 8215053
    PAN-DRIP
    Part Number: 8215053
      No Longer Available
  • 26
    HOUSING-HD – Part Number: 8215055
    HOUSING-HD
    Part Number: 8215055
      No Longer Available
  • 28
    SWITCH-ROT – Part Number: 8209744
    SWITCH-ROT
    Part Number: 8209744
      No Longer Available
  • 33
    Housing, Air – Part Number: 8215054
    Housing, Air
    Part Number: 8215054
      No Longer Available
  • 34
    BOX-CONTRL – Part Number: 8215086
    BOX-CONTRL
    Part Number: 8215086
      No Longer Available
  • 35
    SCREW – Part Number: W11245710
    SCREW
    Part Number: W11245710
      In Stock
    $20.95
  • 36
    THERMOSTAT – Part Number: 8209689
    THERMOSTAT
    Part Number: 8209689
      No Longer Available
  • 40
    FRONT – Part Number: 8209690
    FRONT
    Part Number: 8209690
      No Longer Available

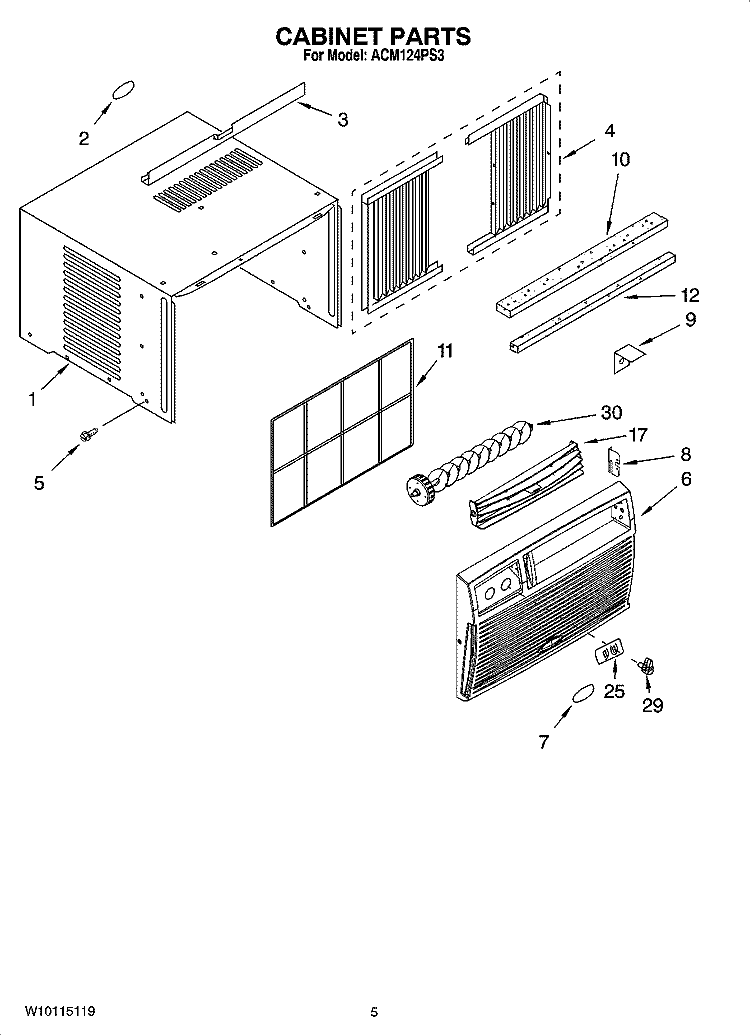

CABINET PARTS
CABINET PARTS Diagram and Parts List for  Whirlpool Air Conditioner

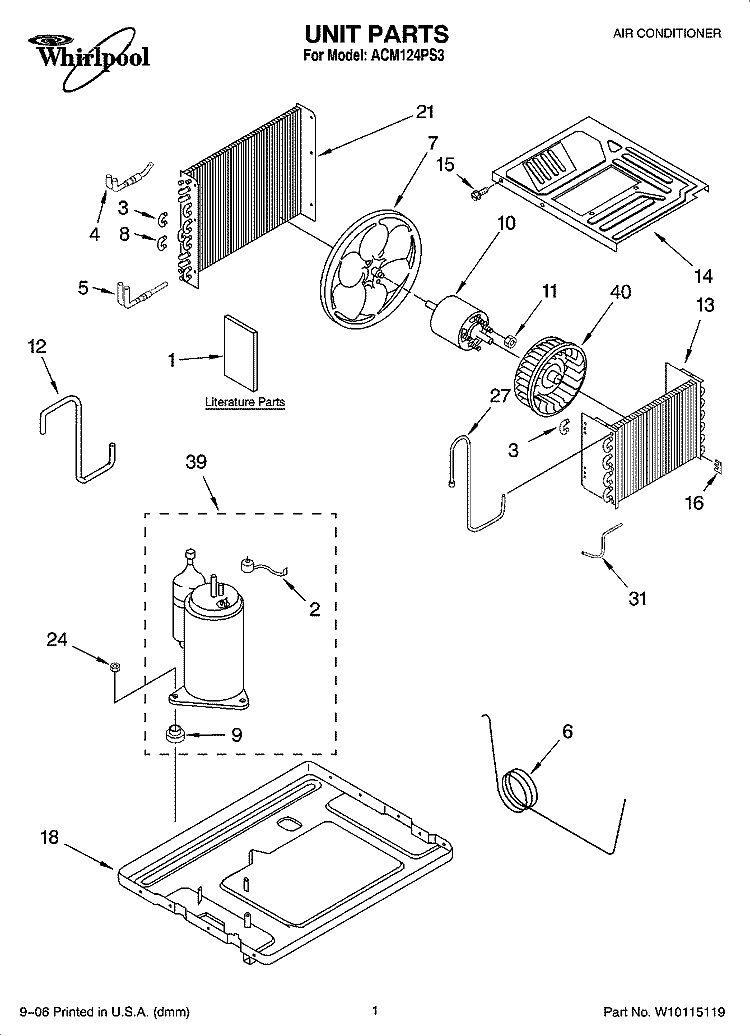

UNIT PARTS
UNIT PARTS Diagram and Parts List for  Whirlpool Air Conditioner
  • 1
    Wiring Diagram – Part Number: 8215232
    Wiring Diagram
    Part Number: 8215232
      No Longer Available
  • 1
    Use & care Guide – Part Number: 8215233
    Use & care Guide
    Part Number: 8215233
      No Longer Available
  • 1
    Energy Guide – Part Number: 8215238
    Energy Guide
    Part Number: 8215238
      No Longer Available
  • 2
    OVERLOAD – Part Number: 8215166
    OVERLOAD
    Part Number: 8215166
      No Longer Available
  • 3
    BEND-RETRN – Part Number: 8209653
    BEND-RETRN
    Part Number: 8209653
      No Longer Available
  • 4
    TUBE-INLET – Part Number: 8209654
    TUBE-INLET
    Part Number: 8209654
      No Longer Available
  • 5
    TUBE-OUTLT – Part Number: 8209655
    TUBE-OUTLT
    Part Number: 8209655
      No Longer Available
  • 6
    Tube, Restrictor – Part Number: 8215091
    Tube, Restrictor
    Part Number: 8215091
      No Longer Available
  • 7
    Fan Blade – Part Number: WP8215065
    Fan Blade
    Part Number: WP8215065
      No Longer Available
  • 8
    BEND-RETRN – Part Number: 8209658
    BEND-RETRN
    Part Number: 8209658
      No Longer Available
  • 9
    GROMMET – Part Number: 789664
    GROMMET
    Part Number: 789664
      No Longer Available
  • 10
    MOTOR-FAN – Part Number: 8215167
    MOTOR-FAN
    Part Number: 8215167
      No Longer Available
  • 11
    NUT – Part Number: 8209660
    NUT
    Part Number: 8209660
      No Longer Available
  • 12
    Tube, Discharge – Part Number: 8215096
    Tube, Discharge
    Part Number: 8215096
      No Longer Available
  • 13
    Evaporator – Part Number: 8215083
    Evaporator
    Part Number: 8215083
      No Longer Available
  • 14
    COVER – Part Number: 8215063
    COVER
    Part Number: 8215063
      No Longer Available
  • 15
    SCREW – Part Number: 8169474
    SCREW
    Part Number: 8169474
      No Longer Available
  • 16
    CLIP-TUBNG – Part Number: 8215082
    CLIP-TUBNG
    Part Number: 8215082
      No Longer Available
  • 18
    BASE – Part Number: 8215095
    BASE
    Part Number: 8215095
      No Longer Available
  • 21
    Condenser – Part Number: 8215097
    Condenser
    Part Number: 8215097
      No Longer Available
  • 24
    NUT – Part Number: 8209668
    NUT
    Part Number: 8209668
      No Longer Available
  • 27
    TUBE-SUCTN – Part Number: 8215090
    TUBE-SUCTN
    Part Number: 8215090
      No Longer Available
  • 31
    TUBE-INLET – Part Number: 8209671
    TUBE-INLET
    Part Number: 8209671
      No Longer Available
  • 39
    COMPRESSOR – Part Number: 8215267
    COMPRESSOR
    Part Number: 8215267
      No Longer Available
  • 40
    WHEEL-BLWR – Part Number: 8215052
    WHEEL-BLWR
    Part Number: 8215052
      No Longer Available
  • 40
    No Longer Available – Part Number:
    No Longer Available
    Part Number:
      No Longer Available
