Air Flow And Control Diagram and Parts List for  Kenmore Air Conditioner
Air Flow And Control
Cabinet Diagram and Parts List for  Kenmore Air Conditioner
Cabinet
Refrigerant Assembly Diagram and Parts List for  Kenmore Air Conditioner
Refrigerant Assembly
Previous Showing All Parts Next
Air Flow And Control

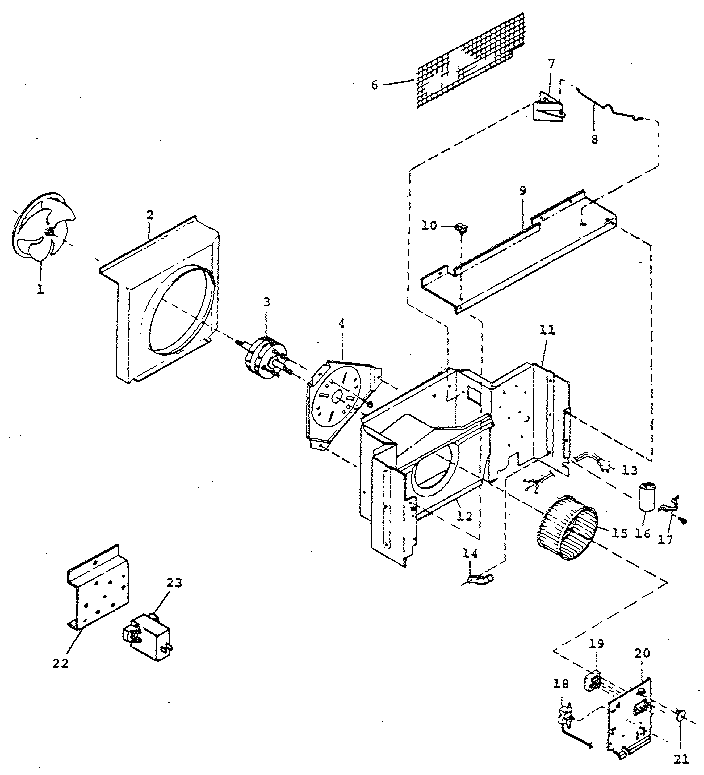

Air Flow And Control Diagram and Parts List for  Kenmore Air Conditioner
  • owner
    owner's manual
    Part Number: 23-11-0852N-001
      No Longer Available
  • 1
    Fan – Part Number: 11-14-02580-001
    Fan
    Part Number: 11-14-02580-001
      No Longer Available
  • 2
    Shroud – Part Number: 11-14-02990-002
    Shroud
    Part Number: 11-14-02990-002
      No Longer Available
  • 3
    Motor – Part Number: 50-11-R24P0-100
    Motor
    Part Number: 50-11-R24P0-100
      No Longer Available
  • 4
    Mounting plate motor – Part Number: 11-17-03630-004
    Mounting plate motor
    Part Number: 11-17-03630-004
      No Longer Available
  • 6
    Air screen – Part Number: 11-21-22210-007
    Air screen
    Part Number: 11-21-22210-007
      No Longer Available
  • 7
    Door – Part Number: 11-14-00690-001
    Door
    Part Number: 11-14-00690-001
      No Longer Available
  • 8
    Control wire – Part Number: 11-14-03190-001
    Control wire
    Part Number: 11-14-03190-001
      No Longer Available
  • 9
    Cover plate – Part Number: 11-14-00220-015
    Cover plate
    Part Number: 11-14-00220-015
      No Longer Available
  • 10
    Retainer clip – Part Number: 88-10-00030-001
    Retainer clip
    Part Number: 88-10-00030-001
      No Longer Available
  • 11
    Bulkhead – Part Number: 11-14-00230-016
    Bulkhead
    Part Number: 11-14-00230-016
      No Longer Available
  • 12
    Housing – Part Number: 11-14-07310-001
    Housing
    Part Number: 11-14-07310-001
      No Longer Available
  • 13
    Cord – Part Number: 11-21-08020-067
    Cord
    Part Number: 11-21-08020-067
      No Longer Available
  • 14
    Clip – Part Number: 11-14-00660-001
    Clip
    Part Number: 11-14-00660-001
      No Longer Available
  • 15
    Blower wheel – Part Number: 11-21-23150-001
    Blower wheel
    Part Number: 11-21-23150-001
      No Longer Available
  • 16
    Capacitor – Part Number: 16-05-00720-137
    Capacitor
    Part Number: 16-05-00720-137
      No Longer Available
  • 17
    Srp cap – Part Number: 11-13-00490-003
    Srp cap
    Part Number: 11-13-00490-003
      No Longer Available
  • 18
    Thermostat – Part Number: 50-11-0041N-001
    Thermostat
    Part Number: 50-11-0041N-001
      No Longer Available
  • 19
    Switch – Part Number: 11-21-20990-001
    Switch
    Part Number: 11-21-20990-001
      No Longer Available
  • 20
    Control panel – Part Number: 11-14-02830-004
    Control panel
    Part Number: 11-14-02830-004
      No Longer Available
  • 21
    Actuator – Part Number: 11-14-00680-001
    Actuator
    Part Number: 11-14-00680-001
      No Longer Available
  • 22
    Plate – Part Number: 11-21-23130-001
    Plate
    Part Number: 11-21-23130-001
      No Longer Available
  • 23
    Start kit – Part Number: 50-11-0011N-001
    Start kit
    Part Number: 50-11-0011N-001
      No Longer Available
Cabinet

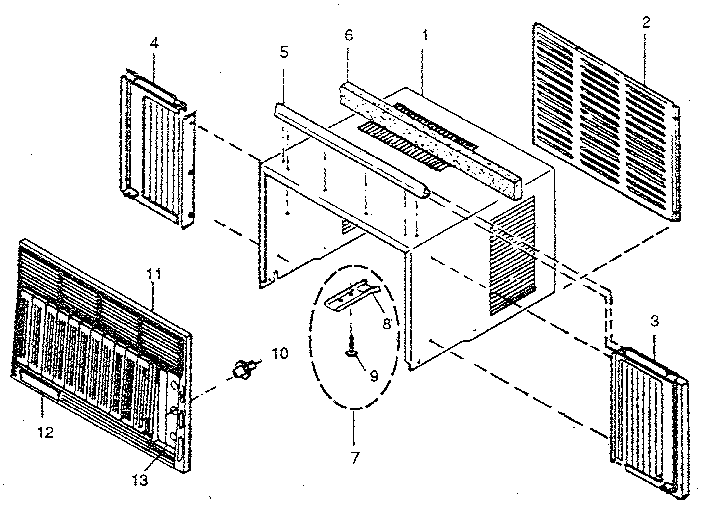

Cabinet Diagram and Parts List for  Kenmore Air Conditioner
  • owner
    owner's manual
    Part Number: 23-11-0852N-001
      No Longer Available
  • 1
    Cabinet – Part Number: 66-25-00240-002
    Cabinet
    Part Number: 66-25-00240-002
      No Longer Available
  • 2
    Panel – Part Number: 11-14-00110-005
    Panel
    Part Number: 11-14-00110-005
      No Longer Available
  • 3
    Right Hand frame – Part Number: 11-21-22300-002
    Right Hand frame
    Part Number: 11-21-22300-002
      No Longer Available
  • 4
    Left Hand frame – Part Number: 11-21-22300-001
    Left Hand frame
    Part Number: 11-21-22300-001
      No Longer Available
  • 5
    Retainer – Part Number: 11-21-22320-002
    Retainer
    Part Number: 11-21-22320-002
      No Longer Available
  • 6
    Foam strip – Part Number: 11-21-11560-011
    Foam strip
    Part Number: 11-21-11560-011
      No Longer Available
  • 7
    Installation kit – Part Number: 11-21-23200-007
    Installation kit
    Part Number: 11-21-23200-007
      No Longer Available
  • 8
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 9
    NOT AVAILABLE – Part Number: N/P
    NOT AVAILABLE
    Part Number: N/P
      No Longer Available
  • 10
    Knob – Part Number: 11-14-05580-017
    Knob
    Part Number: 11-14-05580-017
      No Longer Available
  • 11
    Front – Part Number: 11-14-01570-020
    Front
    Part Number: 11-14-01570-020
      No Longer Available
  • 12
    Nameplate – Part Number: 88-16-02570-029
    Nameplate
    Part Number: 88-16-02570-029
      No Longer Available
  • 13
    Escutcheon – Part Number: 11-14-03490-006
    Escutcheon
    Part Number: 11-14-03490-006
      No Longer Available
Refrigerant Assembly

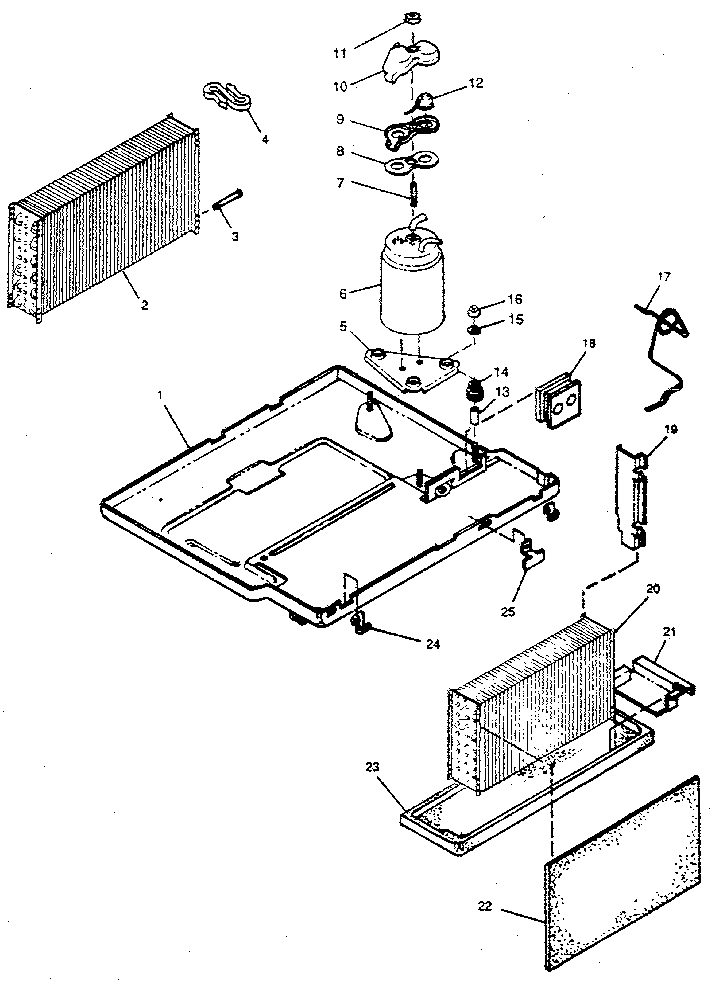

Refrigerant Assembly Diagram and Parts List for  Kenmore Air Conditioner
  • owner
    owner's manual
    Part Number: 23-11-0852N-001
      No Longer Available
  • 1
    Pan button – Part Number: 11-14-00100-049
    Pan button
    Part Number: 11-14-00100-049
      No Longer Available
  • 2
    Condenser coil – Part Number: 11-14-03040-003
    Condenser coil
    Part Number: 11-14-03040-003
      No Longer Available
  • 3
    Strainer – Part Number: 19-02-02900-005
    Strainer
    Part Number: 19-02-02900-005
      No Longer Available
  • 4
    Tube protect – Part Number: 88-32-00060-001
    Tube protect
    Part Number: 88-32-00060-001
      No Longer Available
  • 5
    Mounting plate – Part Number: 16-06-03110-002
    Mounting plate
    Part Number: 16-06-03110-002
      No Longer Available
  • 6
    Compressor – Part Number: 50-16-15651-P35
    Compressor
    Part Number: 50-16-15651-P35
      No Longer Available
  • 7
    Stud – Part Number: 88-19-00240-001
    Stud
    Part Number: 88-19-00240-001
      No Longer Available
  • 8
    Gasket – Part Number: 16-06-03040-001
    Gasket
    Part Number: 16-06-03040-001
      No Longer Available
  • 9
    Terminal cover – Part Number: 16-07-00510-001
    Terminal cover
    Part Number: 16-07-00510-001
      No Longer Available
  • 10
    Terminal cap – Part Number: 16-07-00520-001
    Terminal cap
    Part Number: 16-07-00520-001
      No Longer Available
  • 11
    Palnut – Part Number: 88-20-00230-005
    Palnut
    Part Number: 88-20-00230-005
      No Longer Available
  • 12
    Overload – Part Number: 16-03-00430-027
    Overload
    Part Number: 16-03-00430-027
      No Longer Available
  • 13
    Sleeve – Part Number: 16-06-00710-023
    Sleeve
    Part Number: 16-06-00710-023
      No Longer Available
  • 14
    Grommet – Part Number: 16-06-02990-001
    Grommet
    Part Number: 16-06-02990-001
      No Longer Available
  • 15
    Washer – Part Number: 11-21-23340-001
    Washer
    Part Number: 11-21-23340-001
      No Longer Available
  • 16
    Palnut – Part Number: 88-20-00230-005
    Palnut
    Part Number: 88-20-00230-005
      No Longer Available
  • 17
    Capillary – Part Number: S0-02-C0002-322
    Capillary
    Part Number: S0-02-C0002-322
      No Longer Available
  • 18
    Snubber – Part Number: 11-21-16470-004
    Snubber
    Part Number: 11-21-16470-004
      No Longer Available
  • 19
    Baffle – Part Number: 11-21-21020-002
    Baffle
    Part Number: 11-21-21020-002
      No Longer Available
  • 20
    Evaporator – Part Number: 11-14-02100-004
    Evaporator
    Part Number: 11-14-02100-004
      No Longer Available
  • 21
    Shield – Part Number: 11-14-00880-001
    Shield
    Part Number: 11-14-00880-001
      No Longer Available
  • 22
    Foam filter – Part Number: 11-21-20480-011
    Foam filter
    Part Number: 11-21-20480-011
      No Longer Available
  • 23
    Drip tray – Part Number: 11-14-00170-001
    Drip tray
    Part Number: 11-14-00170-001
      No Longer Available
  • 24
    CLIP – Part Number: 88-10-00040-001
    CLIP
    Part Number: 88-10-00040-001
      No Longer Available
  • 25
    Bracket – Part Number: 11-14-00720-001
    Bracket
    Part Number: 11-14-00720-001
      No Longer Available
