Functional Replacement Parts Diagram and Parts List for  Kenmore Air Conditioner
Functional Replacement Parts
Non-Functional Replacement Parts Diagram and Parts List for  Kenmore Air Conditioner
Non-Functional Replacement Parts
Previous Showing All Parts Next
Functional Replacement Parts

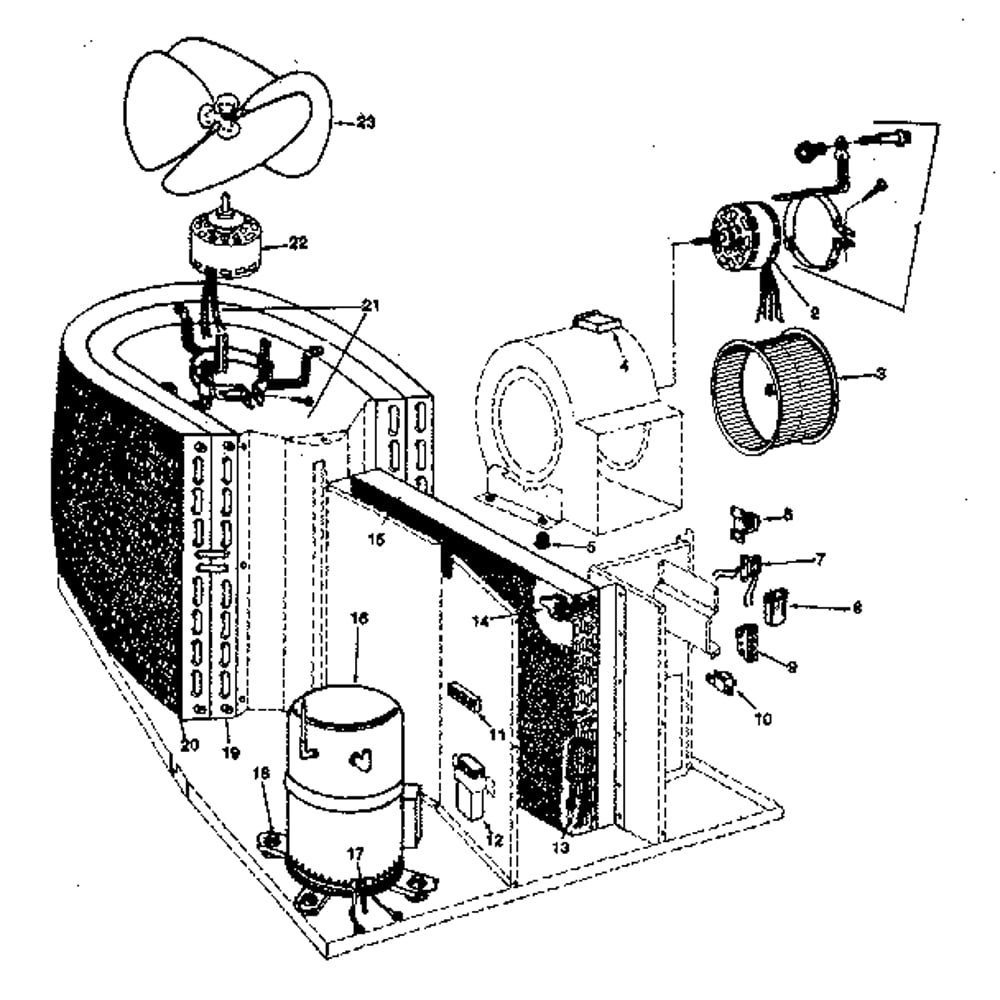

Functional Replacement Parts Diagram and Parts List for  Kenmore Air Conditioner
  • 1
    Support – Part Number: 609227
    Support
    Part Number: 609227
      No Longer Available
  • 2A
    Wire, orange (lwr) – Part Number: 705362
    Wire, orange (lwr)
    Part Number: 705362
      No Longer Available
  • 2B
    Motor – Part Number: 705363
    Motor
    Part Number: 705363
      No Longer Available
  • 3A
    Hose – Part Number: 706038
    Hose
    Part Number: 706038
      No Longer Available
  • 3B
    Blower wheel – Part Number: 706413
    Blower wheel
    Part Number: 706413
      No Longer Available
  • 5
    Grommet – Part Number: 64475
    Grommet
    Part Number: 64475
      No Longer Available
  • 6A
    TRAY – Part Number: 95425
    TRAY
    Part Number: 95425
      Special Order
    $638.29
  • 7
    TOP, CARTRIDGE .WHT. – Part Number: 704951
    TOP, CARTRIDGE .WHT.
    Part Number: 704951
      Special Order
    $136.95
  • 8
    HINGE – Part Number: 00706435
    HINGE
    Part Number: 00706435
      Special Order
    $32.96
  • 9
    Term block – Part Number: 1054901
    Term block
    Part Number: 1054901
      No Longer Available
  • 10
    KNOB W *NET* – Part Number: 704447
    KNOB W *NET*
    Part Number: 704447
      Special Order
    $34.97
  • 11
    Term block – Part Number: 1056341
    Term block
    Part Number: 1056341
      No Longer Available
  • 13A
    Tube – Part Number: 703482
    Tube
    Part Number: 703482
      No Longer Available
  • 13B
    Cap tube – Part Number: 1056004
    Cap tube
    Part Number: 1056004
      No Longer Available
  • 14A
    Header – Part Number: 709066
    Header
    Part Number: 709066
      No Longer Available
  • 14B
    Head tube – Part Number: 1056009
    Head tube
    Part Number: 1056009
      No Longer Available
  • 15A
    GLASS PLATE – Part Number: 00713087
    GLASS PLATE
    Part Number: 00713087
      Special Order
    $83.95
  • 15B
    Evaporator coil – Part Number: 1056010
    Evaporator coil
    Part Number: 1056010
      No Longer Available
  • 16
    Compressor – Part Number: 713370
    Compressor
    Part Number: 713370
      No Longer Available
  • 16B
    Compressor – Part Number: 1057098
    Compressor
    Part Number: 1057098
      No Longer Available
  • 17
    Wire – Part Number: 708849
    Wire
    Part Number: 708849
      No Longer Available
  • 18B
    Mounting pad – Part Number: 79608
    Mounting pad
    Part Number: 79608
      No Longer Available
  • 19A
    Cndns coil – Part Number: 1051643
    Cndns coil
    Part Number: 1051643
      No Longer Available
  • 19B
    Coil condens – Part Number: 1051606
    Coil condens
    Part Number: 1051606
      No Longer Available
  • 20A
    Condenser – Part Number: 1051635
    Condenser
    Part Number: 1051635
      No Longer Available
  • 20B
    Coil condens – Part Number: 1051601
    Coil condens
    Part Number: 1051601
      No Longer Available
  • 21
    Screw – Part Number: 1001-24
    Screw
    Part Number: 1001-24
      No Longer Available
  • 22B
    SUB 9588-38 – Part Number: 9588-3
    SUB 9588-38
    Part Number: 9588-3
      No Longer Available
  • 23B
    Fan blade – Part Number: 1055017
    Fan blade
    Part Number: 1055017
      No Longer Available
Non-Functional Replacement Parts

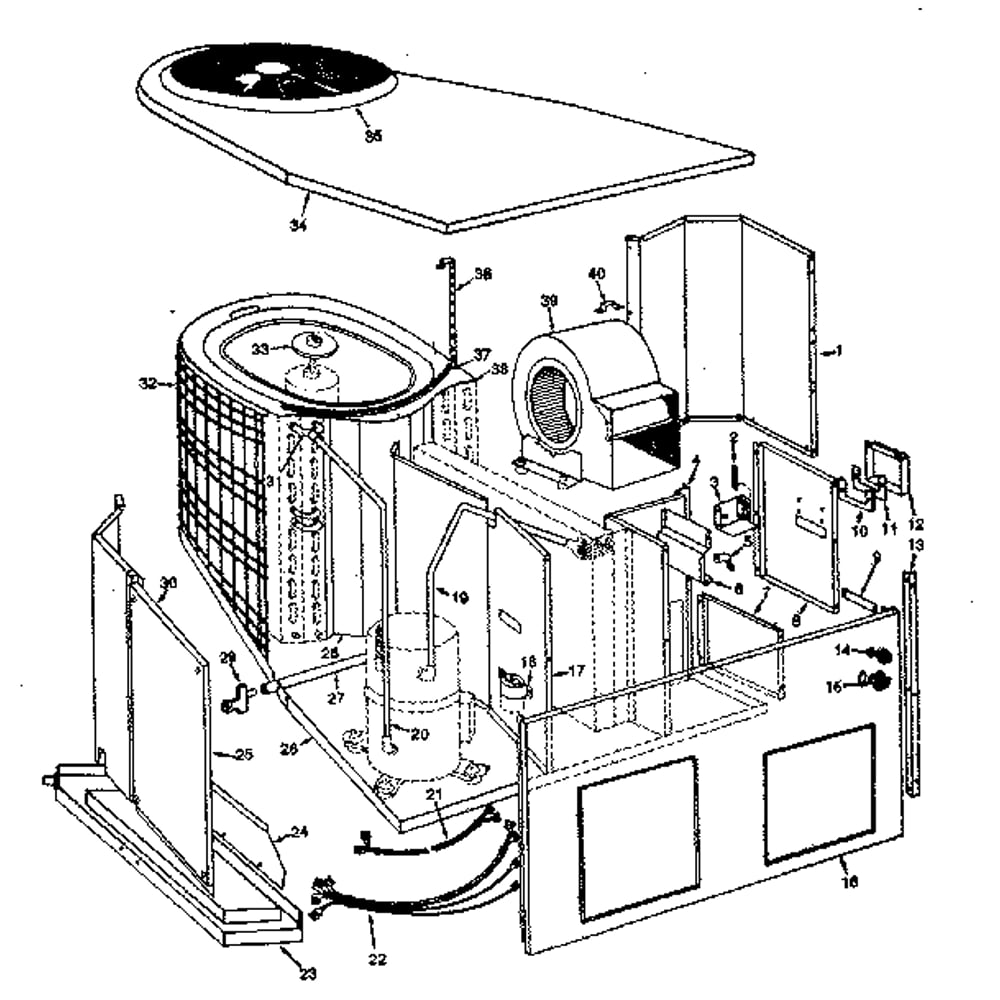

Non-Functional Replacement Parts Diagram and Parts List for  Kenmore Air Conditioner
  • 1
    Side panel – Part Number: 1057584
    Side panel
    Part Number: 1057584
      No Longer Available
  • 2
    Term block – Part Number: 1054901
    Term block
    Part Number: 1054901
      No Longer Available
  • 3
    USE WPL 12001107 – Part Number: Y704689
    USE WPL 12001107
    Part Number: Y704689
      No Longer Available
  • 4
    Blwr blkhd – Part Number: 1055064
    Blwr blkhd
    Part Number: 1055064
      No Longer Available
  • 6
    Control box – Part Number: 1056252
    Control box
    Part Number: 1056252
      No Longer Available
  • 7
    Access panel – Part Number: 1057579
    Access panel
    Part Number: 1057579
      No Longer Available
  • 8A
    Header door – Part Number: 1057583
    Header door
    Part Number: 1057583
      No Longer Available
  • 8B
    Heat door – Part Number: 1057582
    Heat door
    Part Number: 1057582
      No Longer Available
  • 9
    NUT – Part Number: 703356
    NUT
    Part Number: 703356
      Special Order
    $8.35
  • 10A
    Rain flange – Part Number: 1057580
    Rain flange
    Part Number: 1057580
      No Longer Available
  • 10B
    Rain flange – Part Number: 1057577
    Rain flange
    Part Number: 1057577
      No Longer Available
  • 11A
    N/L/A 12/05/03 – Part Number: 712527
    N/L/A 12/05/03
    Part Number: 712527
      No Longer Available
  • 11B
    Adapter plate – Part Number: 1057578
    Adapter plate
    Part Number: 1057578
      No Longer Available
  • 12A
    Discnnct Door – Part Number: 1057046
    Discnnct Door
    Part Number: 1057046
      No Longer Available
  • 12B
    Door disconn – Part Number: 1057047
    Door disconn
    Part Number: 1057047
      No Longer Available
  • 13
    Bracket – Part Number: 704687
    Bracket
    Part Number: 704687
      No Longer Available
  • 14
    Fitting – Part Number: 705708
    Fitting
    Part Number: 705708
      No Longer Available
  • 15
    Fitting – Part Number: 705220
    Fitting
    Part Number: 705220
      No Longer Available
  • 16
    Rear panel – Part Number: 1057592
    Rear panel
    Part Number: 1057592
      No Longer Available
  • 18
    NLABRACKET, LARGE – Part Number: 703407
    NLABRACKET, LARGE
    Part Number: 703407
      No Longer Available
  • 19A
    Wire (red) – Part Number: 712581
    Wire (red)
    Part Number: 712581
      No Longer Available
  • 19B
    DISCONTINUED – Part Number: 12001401
    DISCONTINUED
    Part Number: 12001401
      No Longer Available
  • 19C
    Suction line – Part Number: 1057101
    Suction line
    Part Number: 1057101
      No Longer Available
  • 20A
    Door – Part Number: 712583
    Door
    Part Number: 712583
      No Longer Available
  • 20B
    USE WPL 675014 – Part Number: 712587
    USE WPL 675014
    Part Number: 712587
      Special Order
    $243.95
  • 20C
    Dschrg line – Part Number: 1057099
    Dschrg line
    Part Number: 1057099
      No Longer Available
  • 21A
    Harness – Part Number: 711043
    Harness
    Part Number: 711043
      No Longer Available
  • 21B
    Harness – Part Number: 1056275
    Harness
    Part Number: 1056275
      No Longer Available
  • 22A
    Hrnss wire – Part Number: 713694
    Hrnss wire
    Part Number: 713694
      No Longer Available
  • 22B
    Wire harness – Part Number: 709416
    Wire harness
    Part Number: 709416
      No Longer Available
  • 22C
    Harness – Part Number: 1055074
    Harness
    Part Number: 1055074
      No Longer Available
  • 23A
    Pan drain – Part Number: 705512
    Pan drain
    Part Number: 705512
      No Longer Available
  • 23B
    Pan drain – Part Number: 705514
    Pan drain
    Part Number: 705514
      No Longer Available
  • 24A
    Control Panel – Part Number: 705087
    Control Panel
    Part Number: 705087
      No Longer Available
  • 24B
    Diverter – Part Number: 705201
    Diverter
    Part Number: 705201
      No Longer Available
  • 25
    Access panel – Part Number: 1057587
    Access panel
    Part Number: 1057587
      No Longer Available
  • 26
    Base – Part Number: 1057594
    Base
    Part Number: 1057594
      No Longer Available
  • 27
    Drain tube – Part Number: 706072
    Drain tube
    Part Number: 706072
      No Longer Available
  • 28
    ELEMENT, CONV. .9-INCH 208V. – Part Number: 704114
    ELEMENT, CONV. .9-INCH 208V.
    Part Number: 704114
      Special Order
    $64.21
  • 29
    Trap drain – Part Number: 705506
    Trap drain
    Part Number: 705506
      No Longer Available
  • 30
    Side panel – Part Number: 1057595
    Side panel
    Part Number: 1057595
      No Longer Available
  • 31A
    Distributor – Part Number: 704063
    Distributor
    Part Number: 704063
      No Longer Available
  • 31B
    ROTISSERIE SUPPORT – Part Number: 707203
    ROTISSERIE SUPPORT
    Part Number: 707203
      No Longer Available
  • 33
    Frame, door – Part Number: 703128
    Frame, door
    Part Number: 703128
      No Longer Available
  • 34
    Casing top – Part Number: 1057585
    Casing top
    Part Number: 1057585
      No Longer Available
  • 36
    Bracket – Part Number: 707212
    Bracket
    Part Number: 707212
      No Longer Available
  • 37
    NUT, JAM – Part Number: 703856
    NUT, JAM
    Part Number: 703856
      Special Order
    $10.45
  • 38
    Orifice – Part Number: 1057593
    Orifice
    Part Number: 1057593
      No Longer Available
  • 39
    Blower housing – Part Number: 1055069
    Blower housing
    Part Number: 1055069
      No Longer Available
  • 40 // 5
    Clamp cap – Part Number: 706439
    Clamp cap
    Part Number: 706439
      No Longer Available
