General Electric Parts

General Electric Zoneline Air Conditioner Replacement Parts For Model AZ38H09DACM2

We Sell Only Genuine General Electric Parts

Popular Parts for AZ38H09DACM2

Search Within Model

Questions & Answers for General Electric AZ38H09DACM2
Browse all Parts Search by Area
CONTROL PARTS Diagram and Parts List for  General Electric Air Conditioner
CONTROL PARTS
GRILLE, HEATER & BASE PAN PARTS Diagram and Parts List for  General Electric Air Conditioner
GRILLE, HEATER & BASE PAN PARTS
MOTOR & CHASSIS PARTS Diagram and Parts List for  General Electric Air Conditioner
MOTOR & CHASSIS PARTS
UNIT PARTS Diagram and Parts List for  General Electric Air Conditioner
UNIT PARTS
Previous Showing All Parts Next

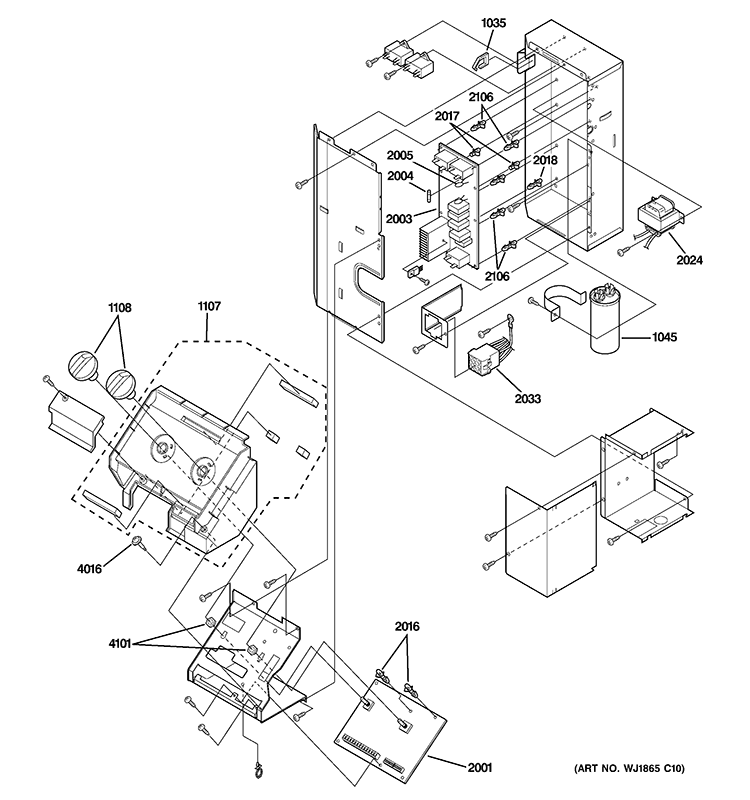

CONTROL PARTS
CONTROL PARTS Diagram and Parts List for  General Electric Air Conditioner
  • 1035
    WIRE HOLDER – Part Number: WJ03X10033
    WIRE HOLDER
    Part Number: WJ03X10033
      Special Order
    $14.65
  • 1045
    RUN CAPACITOR – Part Number: WJ20X10111
    RUN CAPACITOR
    Part Number: WJ20X10111
      Special Order
    $56.05
  • 1107
    KNOB BASE K – Part Number: WP07X10006
    KNOB BASE K
    Part Number: WP07X10006
      No Longer Available
  • 1108
    Control Knob - Bisque – Part Number: WP12X10002
    Control Knob - Bisque
    Part Number: WP12X10002
      In Stock
    $49.39
  • 2001
    MAIN PWB-K – Part Number: WP26X10063
    MAIN PWB-K
    Part Number: WP26X10063
      Special Order
    $126.95
  • 2003
    DRIVE PWB-K – Part Number: WP26X10037
    DRIVE PWB-K
    Part Number: WP26X10037
      Special Order
    $176.95
  • 2004
    FUSE – Part Number: WP23X10009
    FUSE
    Part Number: WP23X10009
      Special Order
    $49.39
  • 2005
    VARISTO R – Part Number: WP27X10002
    VARISTO R
    Part Number: WP27X10002
      Special Order
    $94.95
  • 2016
    SPACER – Part Number: WJ01X10157
    SPACER
    Part Number: WJ01X10157
      Special Order
    $12.55
  • 2017
    SPACER – Part Number: WJ01X10155
    SPACER
    Part Number: WJ01X10155
      Special Order
    $14.65
  • 2018
    SPACER – Part Number: WJ01X10043
    SPACER
    Part Number: WJ01X10043
      Special Order
    $16.75
  • 2024
    TRANSFORMER – Part Number: WP27X10043
    TRANSFORMER
    Part Number: WP27X10043
      Special Order
    $52.99
  • 2033
    CONNECTOR Assembly – Part Number: WP27X10035
    CONNECTOR Assembly
    Part Number: WP27X10035
      No Longer Available
  • 2106
    SPACER – Part Number: WP01X10010
    SPACER
    Part Number: WP01X10010
      Special Order
    $12.55
  • 4016
    SPECIAL SCREW – Part Number: WJ01X10059
    SPECIAL SCREW
    Part Number: WJ01X10059
      Special Order
    $14.65
  • 4101
    SPECIAL NUT – Part Number: WJ01X10042
    SPECIAL NUT
    Part Number: WJ01X10042
      Special Order
    $18.85

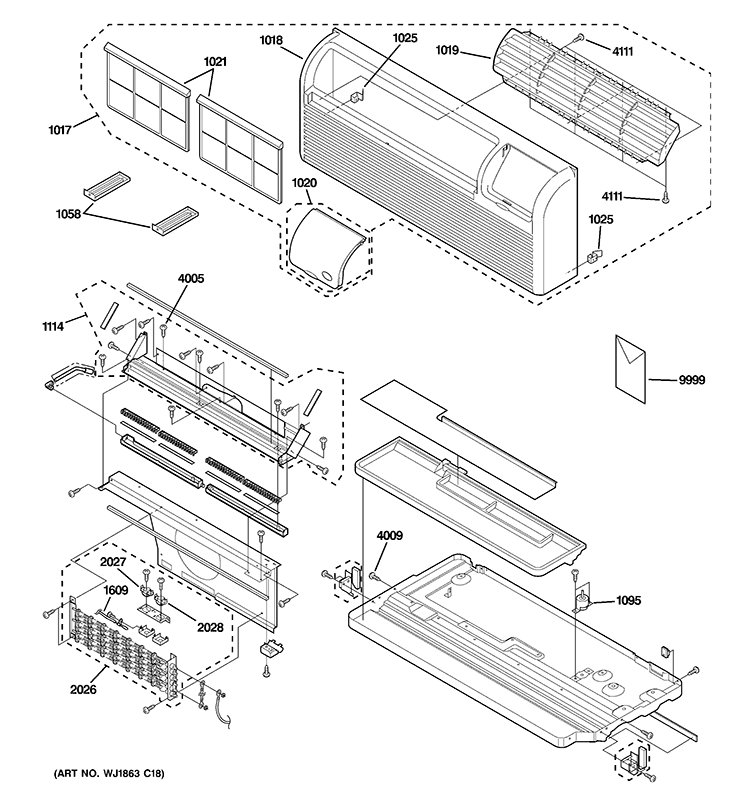

GRILLE, HEATER & BASE PAN PARTS
GRILLE, HEATER & BASE PAN PARTS Diagram and Parts List for  General Electric Air Conditioner
  • 1017
    FRONT PANEL Assembly – Part Number: WP71X10013
    FRONT PANEL Assembly
    Part Number: WP71X10013
      No Longer Available
  • 1018
    FRONT PANEL – Part Number: WP71X10014
    FRONT PANEL
    Part Number: WP71X10014
      No Longer Available
  • 1019
    Louver – Part Number: WP71X10012
    Louver
    Part Number: WP71X10012
      No Longer Available
  • 1020
    Control Cover with Logo – Part Number: WP71X10033
    Control Cover with Logo
    Part Number: WP71X10033
      In Stock
    $36.00
  • 1021
    Air Filter – Part Number: WP85X10008
    Air Filter
    Part Number: WP85X10008
      In Stock
    $38.06
  • 1025
    SPRING – Part Number: WP02X10001
    SPRING
    Part Number: WP02X10001
      Special Order
    $14.65
  • 1058
    BRACE – Part Number: WP65X10005
    BRACE
    Part Number: WP65X10005
      Special Order
    $22.00
  • 1095
    DRAIN VALVE – Part Number: WJ58X10041
    DRAIN VALVE
    Part Number: WJ58X10041
      Special Order
    $61.15
  • 1114
    PLATE Assembly SK – Part Number: WP71X10016
    PLATE Assembly SK
    Part Number: WP71X10016
      Special Order
    $74.41
  • 1609
    THERMISTOR – Part Number: WP27X10041
    THERMISTOR
    Part Number: WP27X10041
      Special Order
    $48.36
  • 2026
    HEATER KIT – Part Number: WP27X22080
    HEATER KIT
    Part Number: WP27X22080
      In Stock
    $129.26
  • 2027
    High Limit Thermostat – Part Number: WP28X10013
    High Limit Thermostat
    Part Number: WP28X10013
      In Stock
    $59.11
  • 2028
    Thermostat - L167-30F – Part Number: WP28X10014
    Thermostat - L167-30F
    Part Number: WP28X10014
      In Stock
    $59.11
  • 4005
    TAPPING SCREW EW – Part Number: WJ01X10038
    TAPPING SCREW EW
    Part Number: WJ01X10038
      Special Order
    $11.50
  • 4009
    SPECIAL SCREW – Part Number: WJ01X10037
    SPECIAL SCREW
    Part Number: WJ01X10037
      No Longer Available
  • 4111
    TAP TIGHT SCREW – Part Number: WJ01X10110
    TAP TIGHT SCREW
    Part Number: WJ01X10110
      Special Order
    $12.55
  • 9999
    MINI MANUAL – Part Number: 31-61117-1
    MINI MANUAL
    Part Number: 31-61117-1
      No Longer Available
  • 9999
    USE & CARE – Part Number: 49-7484-1
    USE & CARE
    Part Number: 49-7484-1
      No Longer Available

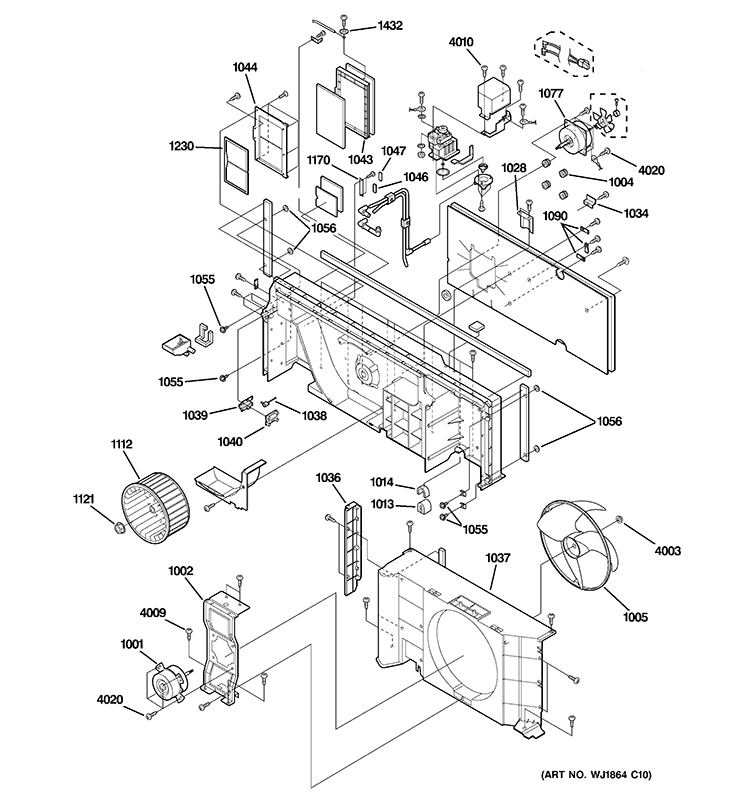

MOTOR & CHASSIS PARTS
MOTOR & CHASSIS PARTS Diagram and Parts List for  General Electric Air Conditioner
  • 1001
    DC Fan Motor Kit – Part Number: WP94X20644
    DC Fan Motor Kit
    Part Number: WP94X20644
      No Longer Available
  • 1002
    OUT DOOR MOTOR ANGLE – Part Number: WP65X10007
    OUT DOOR MOTOR ANGLE
    Part Number: WP65X10007
      Special Order
    $49.39
  • 1004
    MOTOR CUSHION – Part Number: WP01X10012
    MOTOR CUSHION
    Part Number: WP01X10012
      Special Order
    $18.85
  • 1005
    Propeller Fan Blade – Part Number: WJ73X10047
    Propeller Fan Blade
    Part Number: WJ73X10047
      No Longer Available
  • 1013
    BULKHEAD INSULATOR – Part Number: WJ40X10014
    BULKHEAD INSULATOR
    Part Number: WJ40X10014
      Special Order
    $19.90
  • 1014
    BULKHEAD INSULATOR – Part Number: WJ40X10015
    BULKHEAD INSULATOR
    Part Number: WJ40X10015
      Special Order
    $12.55
  • 1028
    LEAD ANGLE – Part Number: WP27X10031
    LEAD ANGLE
    Part Number: WP27X10031
      Special Order
    $22.00
  • 1034
    FAN MOTOR COVER – Part Number: WP79X10018
    FAN MOTOR COVER
    Part Number: WP79X10018
      Special Order
    $16.75
  • 1036
    CONDENSER PLATE – Part Number: WJ79X10134
    CONDENSER PLATE
    Part Number: WJ79X10134
      No Longer Available
  • 1037
    CONDENSER SHROUD – Part Number: WP76X10031
    CONDENSER SHROUD
    Part Number: WP76X10031
      No Longer Available
  • 1038
    DAMPER LEVER – Part Number: WP70X10031
    DAMPER LEVER
    Part Number: WP70X10031
      Special Order
    $13.60
  • 1039
    DAMPER LEVER COVER – Part Number: WP70X10035
    DAMPER LEVER COVER
    Part Number: WP70X10035
      Special Order
    $13.60
  • 1040
    DAMPER HOLDER – Part Number: WP70X10034
    DAMPER HOLDER
    Part Number: WP70X10034
      Special Order
    $13.60
  • 1043
    DAMPER PLATE – Part Number: WP70X10032
    DAMPER PLATE
    Part Number: WP70X10032
      No Longer Available
  • 1044
    FILTER FRAME – Part Number: WP76X10028
    FILTER FRAME
    Part Number: WP76X10028
      Special Order
    $26.20
  • 1046
    MAGNET – Part Number: WP01X10001
    MAGNET
    Part Number: WP01X10001
      Special Order
    $14.65
  • 1047
    MAGNET SEA L – Part Number: WP01X10002
    MAGNET SEA L
    Part Number: WP01X10002
      Special Order
    $14.65
  • 1055
    SPECIAL SCREW – Part Number: WP01X10016
    SPECIAL SCREW
    Part Number: WP01X10016
      Special Order
    $14.65
  • 1055
    SPECIAL SCREW – Part Number: WP01X10019
    SPECIAL SCREW
    Part Number: WP01X10019
      Special Order
    $12.55
  • 1056
    RUBBER WASHER – Part Number: WP01X10005
    RUBBER WASHER
    Part Number: WP01X10005
      Special Order
    $14.65
  • 1077
    Fan Motor – Part Number: WP94X10176
    Fan Motor
    Part Number: WP94X10176
      Special Order
    $267.84
  • 1090
    CLAMP – Part Number: WJ01X10159
    CLAMP
    Part Number: WJ01X10159
      Special Order
    $14.65
  • 1112
    Centrifugal Fan – Part Number: WP73X10008
    Centrifugal Fan
    Part Number: WP73X10008
      No Longer Available
  • 1121
    USE GEH WJ1X982 – Part Number: WJ01X0982
    USE GEH WJ1X982
    Part Number: WJ01X0982
      No Longer Available
  • 1170
    MAGNET PLATE – Part Number: WP01X10011
    MAGNET PLATE
    Part Number: WP01X10011
      Special Order
    $13.60
  • 1230
    D FILTER – Part Number: WP85X10007
    D FILTER
    Part Number: WP85X10007
      Special Order
    $29.82
  • 1432
    PUSH NUT – Part Number: WP02X10003
    PUSH NUT
    Part Number: WP02X10003
      Special Order
    $12.55
  • 4003
    SPECIAL NUT – Part Number: WJ01X10041
    SPECIAL NUT
    Part Number: WJ01X10041
      Special Order
    $16.75
  • 4009
    SPECIAL SCREW – Part Number: WJ01X10037
    SPECIAL SCREW
    Part Number: WJ01X10037
      No Longer Available
  • 4010
    SPECIAL SCREW – Part Number: WJ01X10012
    SPECIAL SCREW
    Part Number: WJ01X10012
      Special Order
    $14.65
  • 4020
    SPECIAL SCREW – Part Number: WP01X10018
    SPECIAL SCREW
    Part Number: WP01X10018
      Special Order
    $14.65
  • 4020
    SPECIAL SCREW – Part Number: WP01X10021
    SPECIAL SCREW
    Part Number: WP01X10021
      Special Order
    $14.65

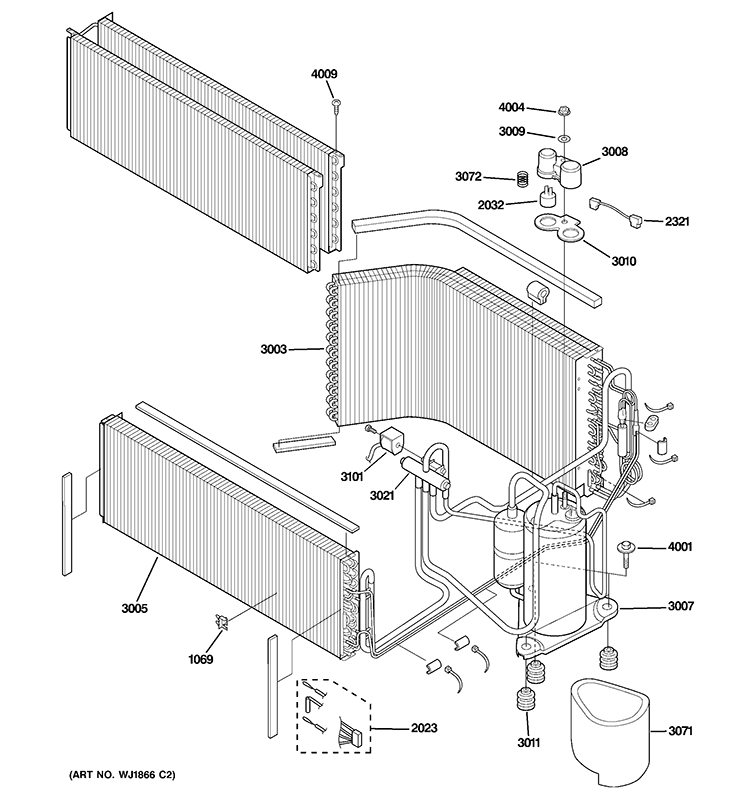

UNIT PARTS
UNIT PARTS Diagram and Parts List for  General Electric Air Conditioner
  • 1069
    THERMISTOR HOLDER – Part Number: WJ03X10011
    THERMISTOR HOLDER
    Part Number: WJ03X10011
      Special Order
    $41.15
  • 2023
    THERMISTOR – Part Number: WP27X10033
    THERMISTOR
    Part Number: WP27X10033
      No Longer Available
  • 2032
    Overload – Part Number: WJ23X10006
    Overload
    Part Number: WJ23X10006
      No Longer Available
  • 2321
    LEAD WIRE – Part Number: WJ27X10001
    LEAD WIRE
    Part Number: WJ27X10001
      Special Order
    $25.15
  • 3003
    CONDENSER Assembly – Part Number: WP88X10060
    CONDENSER Assembly
    Part Number: WP88X10060
      Special Order
    $249.09
  • 3005
    EVAPORATOR Assembly – Part Number: WP87X10031
    EVAPORATOR Assembly
    Part Number: WP87X10031
      Special Order
    $187.95
  • 3007
    COMPRESSOR – Part Number: WP98X10022
    COMPRESSOR
    Part Number: WP98X10022
      Special Order
    $477.77
  • 3008
    TERMINAL COVER – Part Number: WJ79X10003
    TERMINAL COVER
    Part Number: WJ79X10003
      Special Order
    $26.20
  • 3009
    GASKET WAS HER – Part Number: WJ01X10003
    GASKET WAS HER
    Part Number: WJ01X10003
      Special Order
    $18.85
  • 3010
    TERMINAL GASKET – Part Number: WJ43X10003
    TERMINAL GASKET
    Part Number: WJ43X10003
      Special Order
    $39.09
  • 3011
    COMPRESSOR C CUSHION – Part Number: WJ01X10002
    COMPRESSOR C CUSHION
    Part Number: WJ01X10002
      In Stock
    $26.73
  • 3021
    REVERSE VALVE – Part Number: WJ58X10019
    REVERSE VALVE
    Part Number: WJ58X10019
      Special Order
    $119.95
  • 3071
    COMPRESSOR COVER – Part Number: WP79X10019
    COMPRESSOR COVER
    Part Number: WP79X10019
      Special Order
    $38.06
  • 3072
    PROTECTO R SPRING – Part Number: WJ02X10001
    PROTECTO R SPRING
    Part Number: WJ02X10001
      Special Order
    $24.10
  • 3101
    COIL – Part Number: WJ31X10016
    COIL
    Part Number: WJ31X10016
      Special Order
    $48.36
  • 4001
    STUD BOLT – Part Number: WJ01X10045
    STUD BOLT
    Part Number: WJ01X10045
      Special Order
    $36.00
  • 4004
    SPECIAL NUT – Part Number: WP01X10015
    SPECIAL NUT
    Part Number: WP01X10015
      Special Order
    $14.65
  • 4009
    SPECIAL SCREW – Part Number: WJ01X10037
    SPECIAL SCREW
    Part Number: WJ01X10037
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
