Frigidaire Room Air Conditioner Replacement Parts For Model FAL104J1A1

We Sell Only Genuine Frigidaire Parts

Popular Parts for FAL104J1A1

Search Within Model

Questions & Answers for Frigidaire FAL104J1A1
Browse all Parts Search by Area
AIR HANDLING PARTS Diagram and Parts List for  Frigidaire Air Conditioner
AIR HANDLING PARTS
CABINET FRONT AND WRAPPER Diagram and Parts List for  Frigidaire Air Conditioner
CABINET FRONT AND WRAPPER
COMPRESSOR PARTS Diagram and Parts List for  Frigidaire Air Conditioner
COMPRESSOR PARTS
CONTROL PARTS Diagram and Parts List for  Frigidaire Air Conditioner
CONTROL PARTS
COVER Diagram and Parts List for  Frigidaire Air Conditioner
COVER
WINDOW MOUNTING PARTS Diagram and Parts List for  Frigidaire Air Conditioner
WINDOW MOUNTING PARTS
WIRING DIAGRAM Diagram and Parts List for  Frigidaire Air Conditioner
WIRING DIAGRAM
Previous Showing All Parts Next

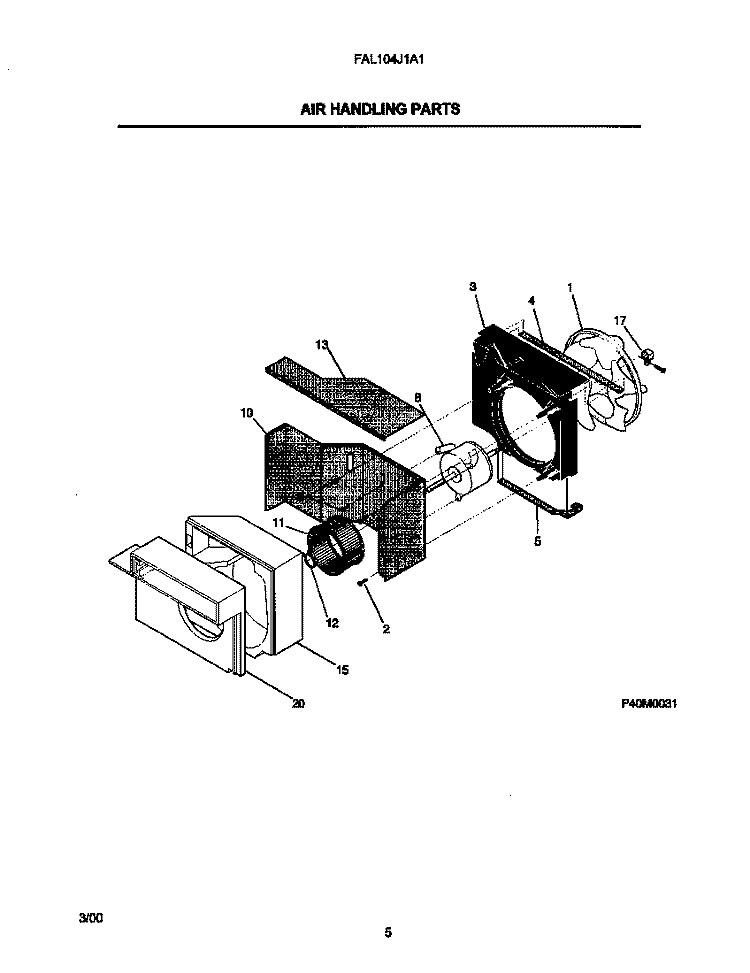

AIR HANDLING PARTS
AIR HANDLING PARTS Diagram and Parts List for  Frigidaire Air Conditioner
  • 1
    Fan Blade – Part Number: 309651003
    Fan Blade
    Part Number: 309651003
      No Longer Available
  • 2
    SCREW – Part Number: 131202300
    SCREW
    Part Number: 131202300
      In Stock
    $23.05
  • 3
    SHROUD-CONDENSER – Part Number: 5304415254
    SHROUD-CONDENSER
    Part Number: 5304415254
      Special Order
    $60.13
  • 4
    SEAL – Part Number: 3202953
    SEAL
    Part Number: 3202953
      Special Order
    $8.35
  • 5
    SEAL – Part Number: 3202951
    SEAL
    Part Number: 3202951
      Special Order
    $8.35
  • 7
    SCREW – Part Number: 134178901
    SCREW
    Part Number: 134178901
      In Stock
    $23.05
  • 8
    MOTOR-FAN – Part Number: 309630602
    MOTOR-FAN
    Part Number: 309630602
      No Longer Available
  • 10
    BULKHEAD – Part Number: 5303316617
    BULKHEAD
    Part Number: 5303316617
      Special Order
    $73.44
  • 11
    BLOWER WHEEL – Part Number: 309608902
    BLOWER WHEEL
    Part Number: 309608902
      In Stock
    $55.03
  • 12
    Clamp-blower – Part Number: 309112101
    Clamp-blower
    Part Number: 309112101
      No Longer Available
  • 13
    COVER – Part Number: 309605902
    COVER
    Part Number: 309605902
      Special Order
    $41.15
  • 14
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • 14
    SCREW – Part Number: 134178901
    SCREW
    Part Number: 134178901
      In Stock
    $23.05
  • 15
    HOUSING – Part Number: 309605702
    HOUSING
    Part Number: 309605702
      Special Order
    $45.82
  • 20
    PLATE – Part Number: 309605802
    PLATE
    Part Number: 309605802
      Special Order
    $47.33

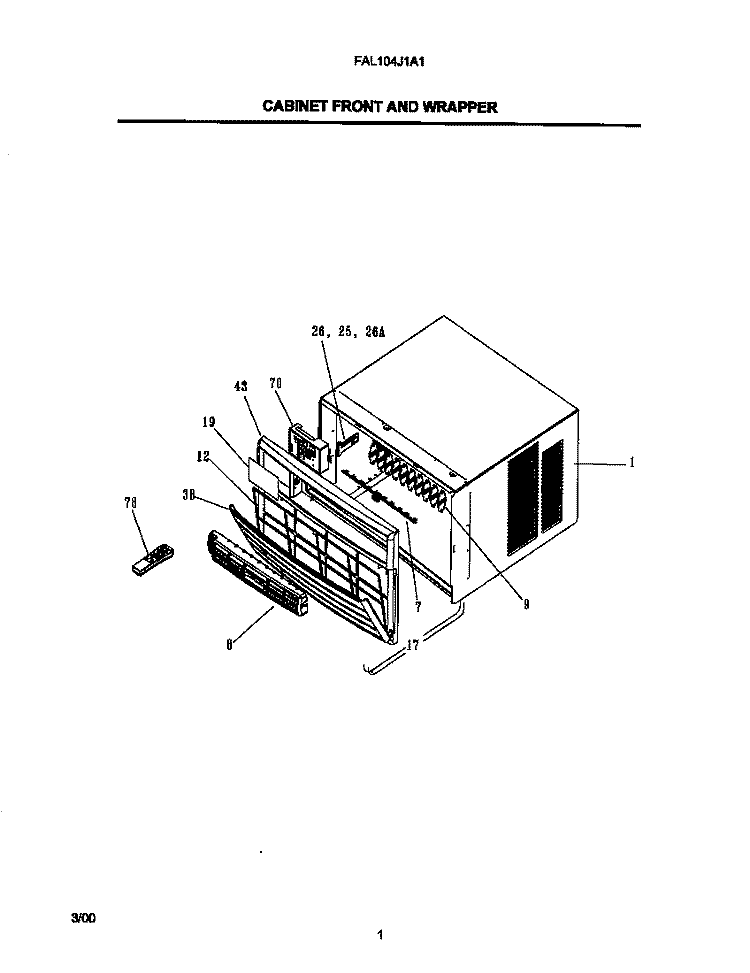

CABINET FRONT AND WRAPPER
CABINET FRONT AND WRAPPER Diagram and Parts List for  Frigidaire Air Conditioner
  • *94520
    Vent Detent – Part Number: 309330201
    Vent Detent
    Part Number: 309330201
      Special Order
    $39.09
  • *94521
    LOUVER Assembly – Part Number: 309640402
    LOUVER Assembly
    Part Number: 309640402
      Special Order
    $26.20
  • 1
    SLEEVE-SEAL ASSEMBLY DOMESTIC – Part Number: 309609212
    SLEEVE-SEAL ASSEMBLY DOMESTIC
    Part Number: 309609212
      Special Order
    $115.95
  • 2
    GRILLE – Part Number: 309632805
    GRILLE
    Part Number: 309632805
      Special Order
    $12.55
  • 7
    LINK – Part Number: 309638601
    LINK
    Part Number: 309638601
      Special Order
    $31.88
  • 8
    LOUVER – Part Number: 309639701
    LOUVER
    Part Number: 309639701
      Special Order
    $47.33
  • 9
    Vertical Louver – Part Number: 309342001
    Vertical Louver
    Part Number: 309342001
      In Stock
    $11.50
  • 12
    FILTER – Part Number: 5304464983
    FILTER
    Part Number: 5304464983
      No Longer Available
  • 17
    FRONT ASSEMBLY – Part Number: 309640302
    FRONT ASSEMBLY
    Part Number: 309640302
      No Longer Available
  • 19
    OVERLAY – Part Number: 309340903
    OVERLAY
    Part Number: 309340903
      Special Order
    $29.82
  • 21
    SEAL – Part Number: 5314949603
    SEAL
    Part Number: 5314949603
      Special Order
    $40.12
  • 25
    DOOR – Part Number: 309328602
    DOOR
    Part Number: 309328602
      Special Order
    $25.15
  • 26
    HANDLE – Part Number: 309639401
    HANDLE
    Part Number: 309639401
      Special Order
    $22.00
  • 38
    Front Panel - White – Part Number: 309639601
    Front Panel - White
    Part Number: 309639601
      No Longer Available
  • 43
    FRAME – Part Number: 309639501
    FRAME
    Part Number: 309639501
      Special Order
    $75.08
  • 70
    ENCLOSURE – Part Number: 309369601
    ENCLOSURE
    Part Number: 309369601
      Special Order
    $24.10
  • 78
    Remote Control – Part Number: 309350502
    Remote Control
    Part Number: 309350502
      No Longer Available
  • 78
    REMOTE CONTROL – Part Number: 309342604
    REMOTE CONTROL
    Part Number: 309342604
      No Longer Available

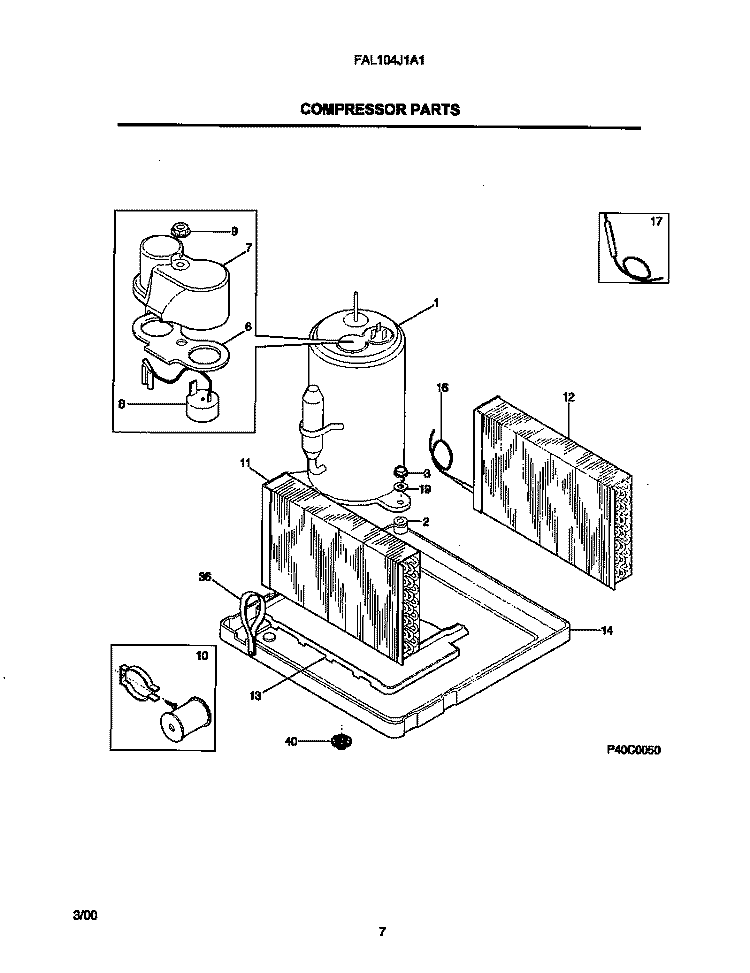

COMPRESSOR PARTS
COMPRESSOR PARTS Diagram and Parts List for  Frigidaire Air Conditioner
  • 1
    COMPRESSOR – Part Number: 309603103
    COMPRESSOR
    Part Number: 309603103
      Special Order
    $248.71
  • 2
    Grommet – Part Number: 5303283877
    Grommet
    Part Number: 5303283877
      Special Order
    $31.88
  • 3
    NUT – Part Number: 5308006948
    NUT
    Part Number: 5308006948
      Special Order
    $8.35
  • 6
    GASKET – Part Number: 5304431275
    GASKET
    Part Number: 5304431275
      No Longer Available
  • 7
    COVER-TERMINAL – Part Number: 5303291329
    COVER-TERMINAL
    Part Number: 5303291329
      Special Order
    $12.55
  • 8
    OVERLOAD PROTECTOR – Part Number: 5304403166
    OVERLOAD PROTECTOR
    Part Number: 5304403166
      Special Order
    $51.62
  • 9
    Nut-terminal cover – Part Number: 5303294292
    Nut-terminal cover
    Part Number: 5303294292
      No Longer Available
  • 10
    START ASSIST KIT – Part Number: 5303317601
    START ASSIST KIT
    Part Number: 5303317601
      Special Order
    $101.58
  • 11
    EVAPORATOR – Part Number: 309606103
    EVAPORATOR
    Part Number: 309606103
      Special Order
    $147.56
  • 12
    CONDENSER – Part Number: 5304403945
    CONDENSER
    Part Number: 5304403945
      Special Order
    $137.34
  • 13
    TRAY-EVAPORATOR – Part Number: 309606001
    TRAY-EVAPORATOR
    Part Number: 309606001
      Special Order
    $31.88
  • 14
    TRAY-EVAPORATOR – Part Number: 309606001
    TRAY-EVAPORATOR
    Part Number: 309606001
      Special Order
    $31.88
  • 17
    TUBE-PROCESS – Part Number: 5304415406
    TUBE-PROCESS
    Part Number: 5304415406
      Special Order
    $12.55
  • 19
    WASHER – Part Number: 309112501
    WASHER
    Part Number: 309112501
      Special Order
    $8.35
  • 20
    SPRING – Part Number: 5303002036
    SPRING
    Part Number: 5303002036
      Special Order
    $16.75
  • 21
    WASHER – Part Number: 5303293809
    WASHER
    Part Number: 5303293809
      Special Order
    $8.35
  • 36
    STRAP-BASE – Part Number: 5303303936
    STRAP-BASE
    Part Number: 5303303936
      Special Order
    $19.90
CONTROL PARTS
CONTROL PARTS Diagram and Parts List for  Frigidaire Air Conditioner
  • *94522
    GROMMET – Part Number: 309111201
    GROMMET
    Part Number: 309111201
      Special Order
    $27.76
  • *94523
    HOLDER – Part Number: 08017123
    HOLDER
    Part Number: 08017123
      Special Order
    $14.65
  • *94524
    PROTECTOR – Part Number: 5304415017
    PROTECTOR
    Part Number: 5304415017
      Special Order
    $9.40
  • 7
    CONTROL BOX – Part Number: 309605605
    CONTROL BOX
    Part Number: 309605605
      Special Order
    $23.05
  • 10
    BULKHEAD – Part Number: 5303316617
    BULKHEAD
    Part Number: 5303316617
      Special Order
    $73.44
  • 13
    CAPACITOR – Part Number: 5303291523
    CAPACITOR
    Part Number: 5303291523
      Special Order
    $120.92
  • 14
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • 15
    STRAP – Part Number: 5303303708
    STRAP
    Part Number: 5303303708
      Special Order
    $25.15
  • 17
    Power Cord – Part Number: 309343129
    Power Cord
    Part Number: 309343129
      Special Order
    $55.03
  • 71
    POWER BOARD – Part Number: 309340503
    POWER BOARD
    Part Number: 309340503
      No Longer Available
  • 72
    KIT-BELOW 15K REPLA – Part Number: 5304417135
    KIT-BELOW 15K REPLA
    Part Number: 5304417135
      Special Order
    $294.20
  • 74
    SCREW, 6 X 3/8 (NON-ILLUSTRATED) – Part Number: 3201861
    SCREW, 6 X 3/8 (NON-ILLUSTRATED)
    Part Number: 3201861
      Special Order
    $6.25
  • 75
    HARDWARE – Part Number: 5304413781
    HARDWARE
    Part Number: 5304413781
      Special Order
    $17.80
  • 76
    TRANSFORMER – Part Number: 309111601
    TRANSFORMER
    Part Number: 309111601
      Special Order
    $20.95

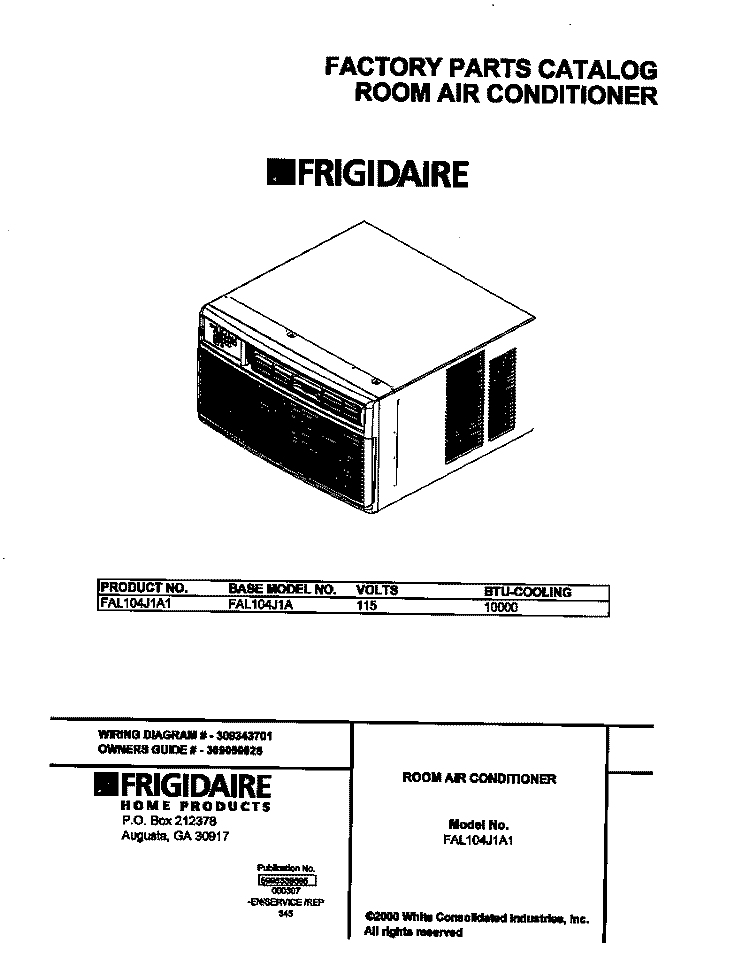

COVER
COVER Diagram and Parts List for  Frigidaire Air Conditioner
WINDOW MOUNTING PARTS
WINDOW MOUNTING PARTS Diagram and Parts List for  Frigidaire Air Conditioner
  • *94525
    KIT-MOUNTING SUPPOR – Part Number: 309313203
    KIT-MOUNTING SUPPOR
    Part Number: 309313203
      Special Order
    $51.82
  • *94526
    KIT-WINDOW Mounting – Part Number: 309313302
    KIT-WINDOW Mounting
    Part Number: 309313302
      No Longer Available
  • 1
    SEAL – Part Number: 5304407729
    SEAL
    Part Number: 5304407729
      Special Order
    $37.03
  • 2
    BRACKET – Part Number: 5303211056
    BRACKET
    Part Number: 5303211056
      Special Order
    $38.06
  • 3
    SEAL – Part Number: 5303276728
    SEAL
    Part Number: 5303276728
      No Longer Available
  • 4
    Curtain Frame - Left Side – Part Number: 5304426457
    Curtain Frame - Left Side
    Part Number: 5304426457
      Special Order
    $61.15
  • 5
    SEAL – Part Number: 5303207200
    SEAL
    Part Number: 5303207200
      Special Order
    $10.45
  • 6
    RETAINER – Part Number: 5304415075
    RETAINER
    Part Number: 5304415075
      Special Order
    $48.36
  • 7
    BRACKET – Part Number: 5304414105
    BRACKET
    Part Number: 5304414105
      Special Order
    $37.03
  • 8
    SUPPORT – Part Number: 3001815
    SUPPORT
    Part Number: 3001815
      Special Order
    $41.15
  • 9
    SCREW – Part Number: 3007756
    SCREW
    Part Number: 3007756
      Special Order
    $13.60
  • 10
    NUT – Part Number: 3007759
    NUT
    Part Number: 3007759
      Special Order
    $8.35
  • 11
    SUPPORT – Part Number: 5304414932
    SUPPORT
    Part Number: 5304414932
      Special Order
    $40.12
  • 12
    NUT – Part Number: 316205500
    NUT
    Part Number: 316205500
      In Stock
    $19.90
  • 13
    SCREW – Part Number: 5303281649
    SCREW
    Part Number: 5303281649
      Special Order
    $13.60
  • 14
    EXTENSION – Part Number: 5304427427
    EXTENSION
    Part Number: 5304427427
      No Longer Available
  • 15
    EXTENSION – Part Number: 5304426458
    EXTENSION
    Part Number: 5304426458
      Special Order
    $46.30
  • 16
    RAIL – Part Number: 5304415076
    RAIL
    Part Number: 5304415076
      Special Order
    $46.30
  • 17
    SCREW-WOOD – Part Number: 3002803
    SCREW-WOOD
    Part Number: 3002803
      Special Order
    $13.60
  • 21
    SEAL – Part Number: 5314949603
    SEAL
    Part Number: 5314949603
      Special Order
    $40.12
  • 24
    SCREW – Part Number: 3002801
    SCREW
    Part Number: 3002801
      Special Order
    $10.45

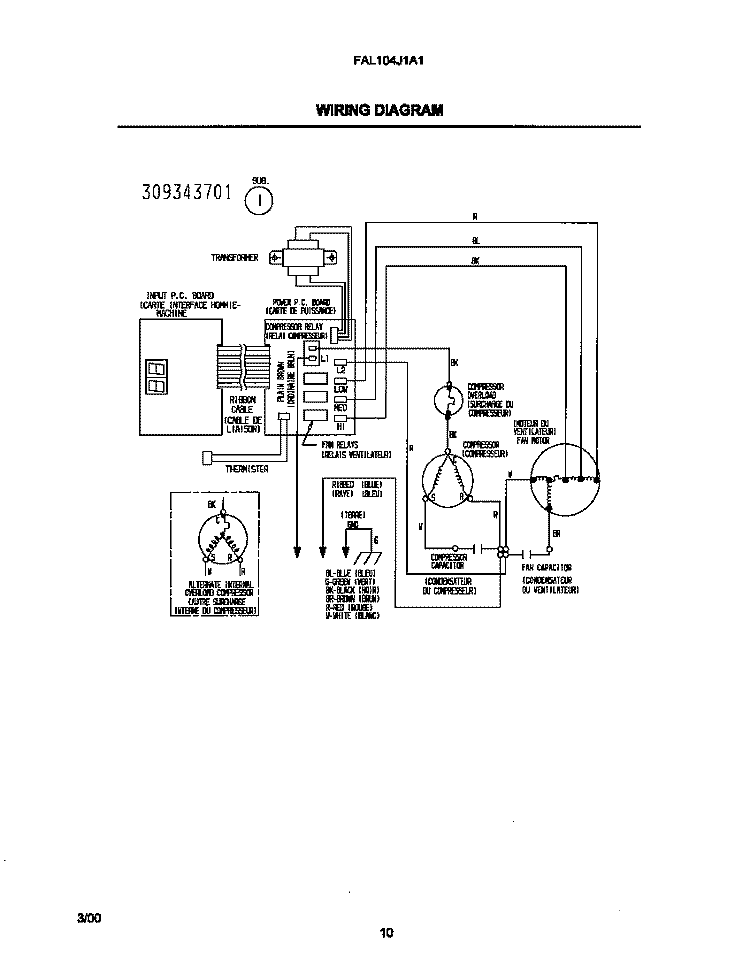

WIRING DIAGRAM
WIRING DIAGRAM Diagram and Parts List for  Frigidaire Air Conditioner
