Frigidaire Parts

Frigidaire Room Air Conditioner Replacement Parts For Model FAL106Y1A1

We Sell Only Genuine Frigidaire Parts

Popular Parts for FAL106Y1A1

Search Within Model

Questions & Answers for Frigidaire FAL106Y1A1
Browse all Parts Search by Area
AIR HANDLING PARTS Diagram and Parts List for  Frigidaire Air Conditioner
AIR HANDLING PARTS
CABINET FRONT AND WRAPPER Diagram and Parts List for  Frigidaire Air Conditioner
CABINET FRONT AND WRAPPER
COMPRESSOR PARTS Diagram and Parts List for  Frigidaire Air Conditioner
COMPRESSOR PARTS
CONTROL PARTS Diagram and Parts List for  Frigidaire Air Conditioner
CONTROL PARTS
COVER Diagram and Parts List for  Frigidaire Air Conditioner
COVER
WINDOW MOUNTING PARTS Diagram and Parts List for  Frigidaire Air Conditioner
WINDOW MOUNTING PARTS
WIRING DIAGRAM Diagram and Parts List for  Frigidaire Air Conditioner
WIRING DIAGRAM
Previous Showing All Parts Next

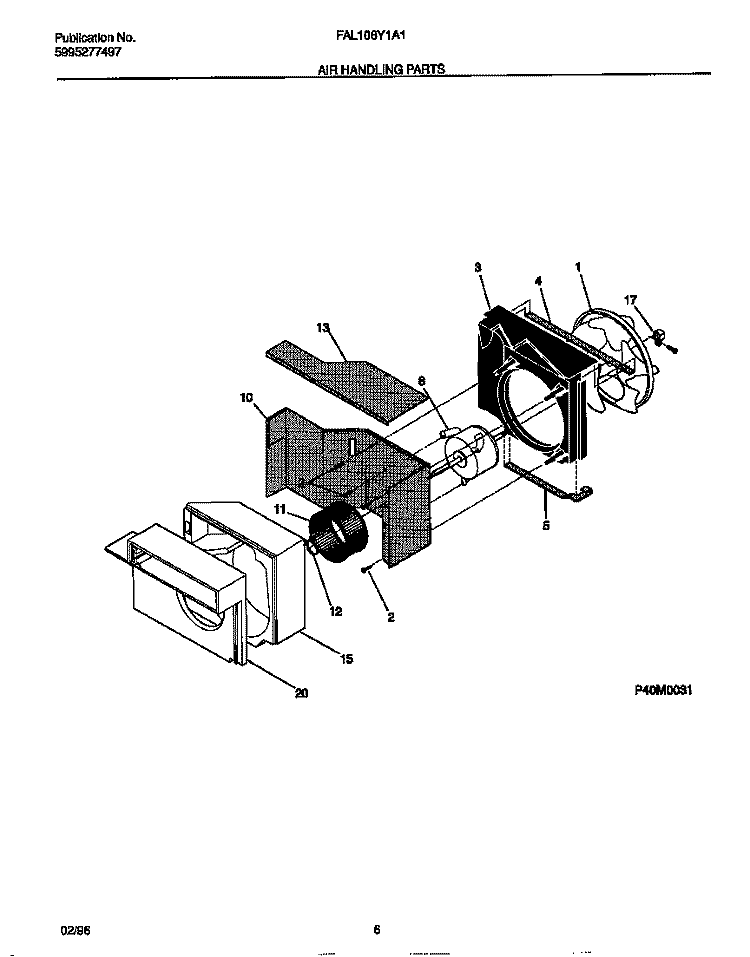

AIR HANDLING PARTS
AIR HANDLING PARTS Diagram and Parts List for  Frigidaire Air Conditioner
  • 1
    Fan Blade – Part Number: 309651003
    Fan Blade
    Part Number: 309651003
      No Longer Available
  • 2
    SCREW – Part Number: 131202300
    SCREW
    Part Number: 131202300
      In Stock
    $23.05
  • 3
    SHROUD-CONDENSER – Part Number: 5304415254
    SHROUD-CONDENSER
    Part Number: 5304415254
      Special Order
    $60.13
  • 4
    SEAL – Part Number: 3202953
    SEAL
    Part Number: 3202953
      Special Order
    $8.35
  • 5
    SEAL – Part Number: 3202951
    SEAL
    Part Number: 3202951
      Special Order
    $8.35
  • 8
    MOTOR-FAN – Part Number: 5303202807
    MOTOR-FAN
    Part Number: 5303202807
      Special Order
    $313.64
  • 10
    BULKHEAD – Part Number: 5303316617
    BULKHEAD
    Part Number: 5303316617
      Special Order
    $73.44
  • 11
    BLOWER WHEEL – Part Number: 309608902
    BLOWER WHEEL
    Part Number: 309608902
      In Stock
    $55.03
  • 12
    Clamp-blower – Part Number: 309112101
    Clamp-blower
    Part Number: 309112101
      No Longer Available
  • 13
    COVER – Part Number: 309605902
    COVER
    Part Number: 309605902
      Special Order
    $41.15
  • 15
    HOUSING – Part Number: 309605702
    HOUSING
    Part Number: 309605702
      Special Order
    $45.82
  • 17
    Fan Blade Clamp – Part Number: 5308011040
    Fan Blade Clamp
    Part Number: 5308011040
      Special Order
    $26.73
  • 20
    PLATE-BLOWER HOUSIN – Part Number: 309605801
    PLATE-BLOWER HOUSIN
    Part Number: 309605801
      Special Order
    $47.33

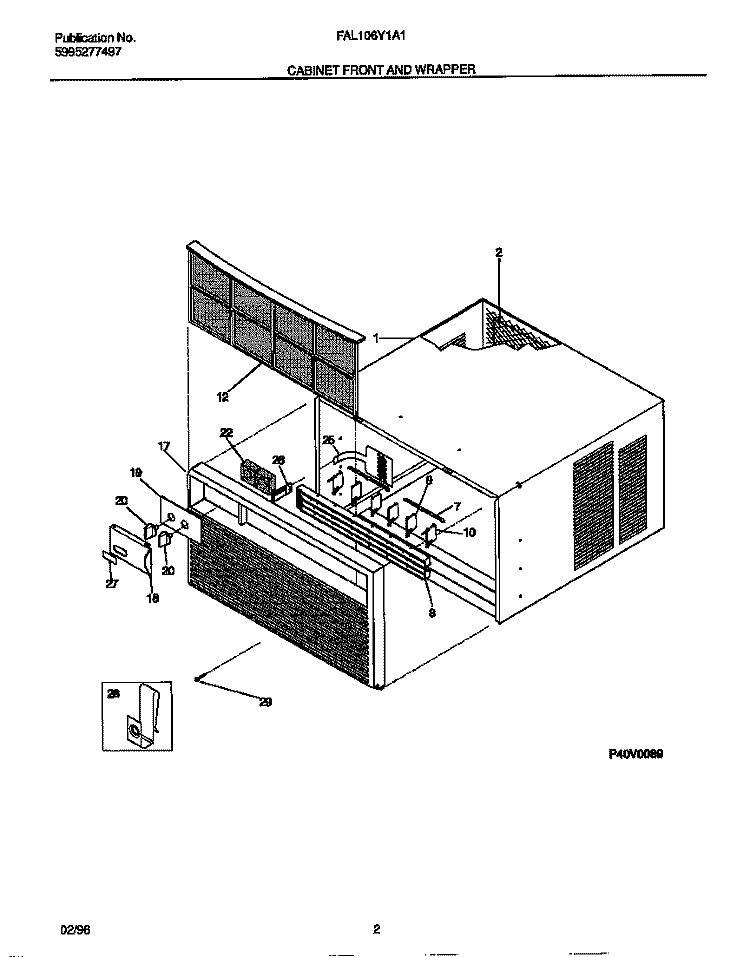

CABINET FRONT AND WRAPPER
CABINET FRONT AND WRAPPER Diagram and Parts List for  Frigidaire Air Conditioner
  • 1
    USE WCI 309609212 – Part Number: 309609207
    USE WCI 309609212
    Part Number: 309609207
      Special Order
    $87.95
  • 2
    GRILLE – Part Number: 309632805
    GRILLE
    Part Number: 309632805
      Special Order
    $12.55
  • 7
    LINK – Part Number: 309304101
    LINK
    Part Number: 309304101
      Special Order
    $18.85
  • 8
    LOUVER – Part Number: 309607701
    LOUVER
    Part Number: 309607701
      Special Order
    $19.90
  • 9
    LOUVER – Part Number: 309607801
    LOUVER
    Part Number: 309607801
      Special Order
    $30.85
  • 10
    LOUVER – Part Number: 309607802
    LOUVER
    Part Number: 309607802
      Special Order
    $29.82
  • 12
    FILTER-AIR – Part Number: 309609502
    FILTER-AIR
    Part Number: 309609502
      Special Order
    $59.11
  • 17
    USE WCI 309609708 – Part Number: 309609702
    USE WCI 309609708
    Part Number: 309609702
      Special Order
    $73.39
  • 18
    DOOR-FRONT – Part Number: 309607902
    DOOR-FRONT
    Part Number: 309607902
      No Longer Available
  • 19
    DIAL PLATE – Part Number: 309614602
    DIAL PLATE
    Part Number: 309614602
      No Longer Available
  • 20
    KNOB-CONTROL – Part Number: 309307001
    KNOB-CONTROL
    Part Number: 309307001
      No Longer Available
  • 22
    SPACER-DIAL PLATE – Part Number: 5303001775
    SPACER-DIAL PLATE
    Part Number: 5303001775
      No Longer Available
  • 25
    VENT DOOR – Part Number: 5303316592
    VENT DOOR
    Part Number: 5303316592
      Special Order
    $17.80
  • 26
    HANDLE-VENT DOOR – Part Number: 309100504
    HANDLE-VENT DOOR
    Part Number: 309100504
      Special Order
    $8.35
  • 27
    NAMEPLATE – Part Number: 309604002
    NAMEPLATE
    Part Number: 309604002
      Special Order
    $10.45
  • 28
    CLIP – Part Number: 309100401
    CLIP
    Part Number: 309100401
      Special Order
    $26.20
  • 29
    SCREW – Part Number: 134178901
    SCREW
    Part Number: 134178901
      In Stock
    $23.05
COMPRESSOR PARTS
COMPRESSOR PARTS Diagram and Parts List for  Frigidaire Air Conditioner
  • 1
    COMPRESSOR – Part Number: 5304405249
    COMPRESSOR
    Part Number: 5304405249
      Special Order
    $329.07
  • 2
    Grommet – Part Number: 5303283877
    Grommet
    Part Number: 5303283877
      Special Order
    $31.88
  • 3
    NUT – Part Number: 5308006948
    NUT
    Part Number: 5308006948
      Special Order
    $8.35
  • 6
    GASKET – Part Number: 3201668
    GASKET
    Part Number: 3201668
      Special Order
    $28.79
  • 7
    COVER-TERMINAL – Part Number: 3201669
    COVER-TERMINAL
    Part Number: 3201669
      Special Order
    $41.15
  • 8
    OVERLOAD – Part Number: 5303210849
    OVERLOAD
    Part Number: 5303210849
      Special Order
    $66.25
  • 9
    NUT – Part Number: 3201670
    NUT
    Part Number: 3201670
      Special Order
    $23.05
  • 10
    START ASSIST KIT – Part Number: 5303317601
    START ASSIST KIT
    Part Number: 5303317601
      Special Order
    $101.58
  • 11
    EVAPORATOR – Part Number: 309606901
    EVAPORATOR
    Part Number: 309606901
      Special Order
    $130.10
  • 12
    CONDENSER – Part Number: 5303317815
    CONDENSER
    Part Number: 5303317815
      Special Order
    $155.36
  • 13
    TRAY-EVAPORATOR – Part Number: 309606001
    TRAY-EVAPORATOR
    Part Number: 309606001
      Special Order
    $31.88
  • 14
    BASE – Part Number: 5303317817
    BASE
    Part Number: 5303317817
      No Longer Available
  • 16
    CAPILLARY TUBE – Part Number: 5308017253
    CAPILLARY TUBE
    Part Number: 5308017253
      No Longer Available
  • 17
    DRIER-FILTER – Part Number: 5300265301
    DRIER-FILTER
    Part Number: 5300265301
      Special Order
    $176.95
  • 19
    WASHER – Part Number: 309112501
    WASHER
    Part Number: 309112501
      Special Order
    $8.35
  • 36
    STRAP-BASE – Part Number: 5303303936
    STRAP-BASE
    Part Number: 5303303936
      Special Order
    $19.90

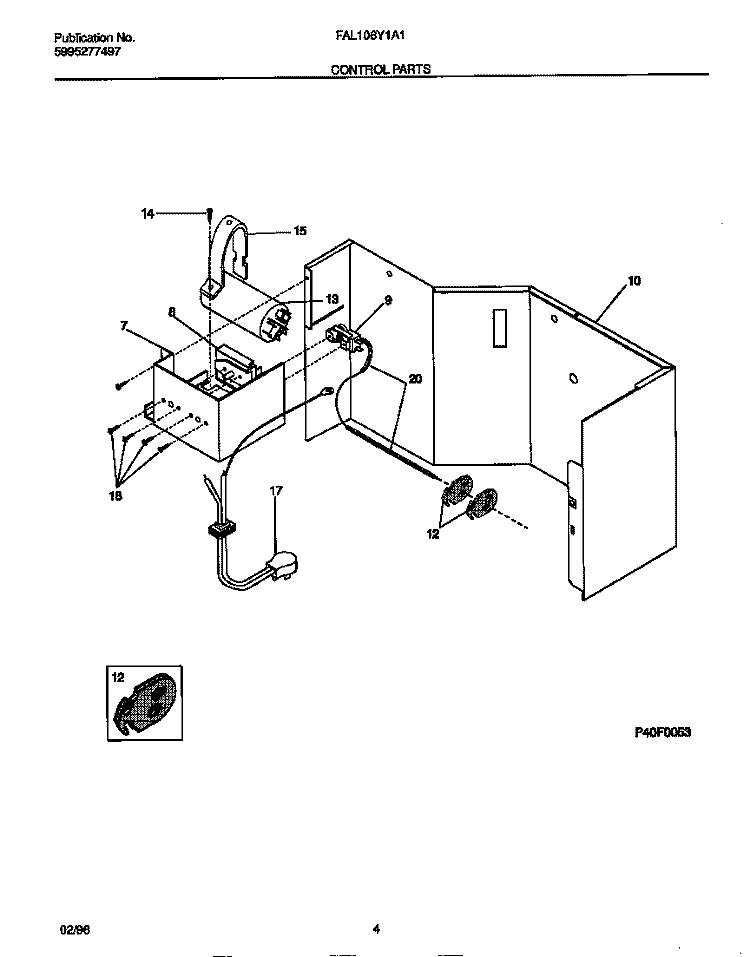

CONTROL PARTS
CONTROL PARTS Diagram and Parts List for  Frigidaire Air Conditioner
  • *97760
    WIRING HARNESS – Part Number: 5303316603
    WIRING HARNESS
    Part Number: 5303316603
      Special Order
    $49.11
  • 7
    CONTROL BOX – Part Number: 309605603
    CONTROL BOX
    Part Number: 309605603
      Special Order
    $24.10
  • 8
    Selector Switch – Part Number: 5303316598
    Selector Switch
    Part Number: 5303316598
      No Longer Available
  • 9
    CONTROL-TEMPERATURE – Part Number: 5303316597
    CONTROL-TEMPERATURE
    Part Number: 5303316597
      No Longer Available
  • 10
    BULKHEAD – Part Number: 5303316617
    BULKHEAD
    Part Number: 5303316617
      Special Order
    $73.44
  • 12
    CLIP-CONTROL BULB – Part Number: 5303017914
    CLIP-CONTROL BULB
    Part Number: 5303017914
      Special Order
    $9.40
  • 13
    CAPACITOR – Part Number: 5303203746
    CAPACITOR
    Part Number: 5303203746
      No Longer Available
  • 14
    SCREW – Part Number: 134178901
    SCREW
    Part Number: 134178901
      In Stock
    $23.05
  • 15
    STRAP – Part Number: 5303303708
    STRAP
    Part Number: 5303303708
      Special Order
    $25.15
  • 17
    CORD-ELECTRIC POWER – Part Number: 5303316618
    CORD-ELECTRIC POWER
    Part Number: 5303316618
      Special Order
    $62.77
  • 18
    SCREW – Part Number: 5303007754
    SCREW
    Part Number: 5303007754
      Special Order
    $9.40
  • 20
    SLEEVE – Part Number: 5303002600
    SLEEVE
    Part Number: 5303002600
      No Longer Available

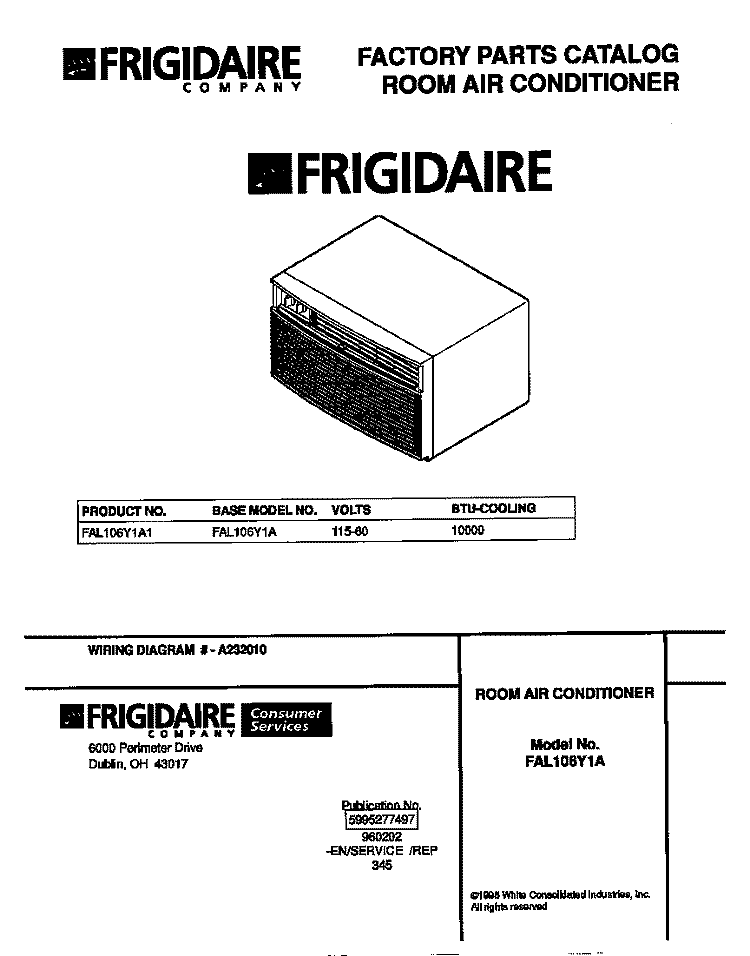

COVER
COVER Diagram and Parts List for  Frigidaire Air Conditioner

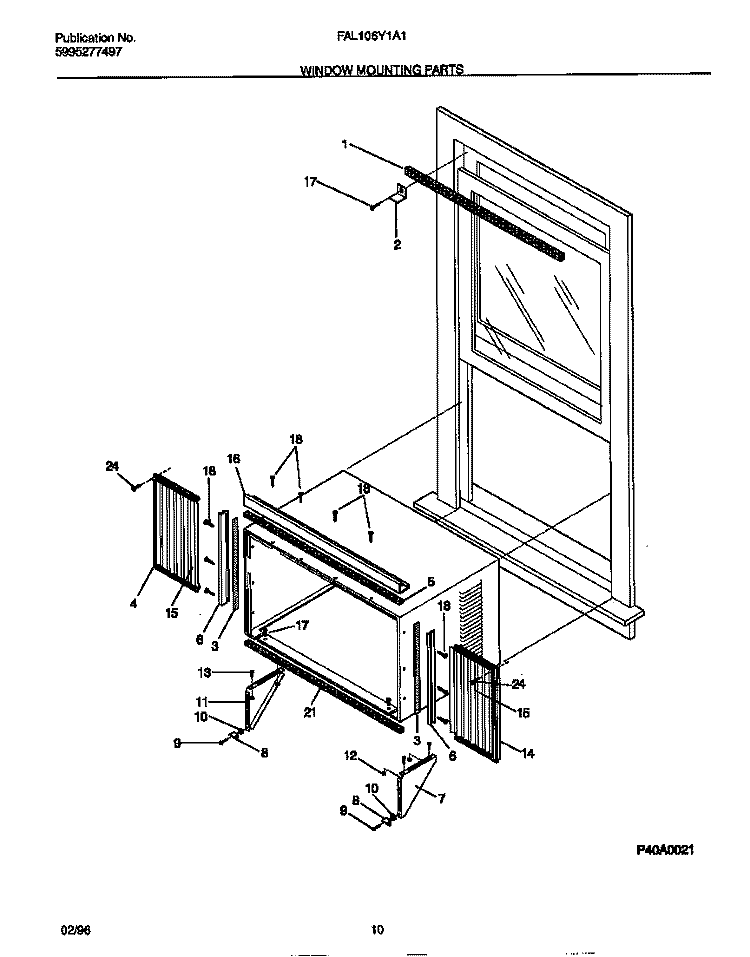

WINDOW MOUNTING PARTS
WINDOW MOUNTING PARTS Diagram and Parts List for  Frigidaire Air Conditioner
  • 1
    SEAL – Part Number: 5304407729
    SEAL
    Part Number: 5304407729
      Special Order
    $37.03
  • 2
    BRACKET – Part Number: 5303211056
    BRACKET
    Part Number: 5303211056
      Special Order
    $38.06
  • 3
    SEAL – Part Number: 5303276728
    SEAL
    Part Number: 5303276728
      No Longer Available
  • 4
    Curtain Frame - Left Side – Part Number: 5304426457
    Curtain Frame - Left Side
    Part Number: 5304426457
      Special Order
    $61.15
  • 5
    SEAL – Part Number: 5303207200
    SEAL
    Part Number: 5303207200
      Special Order
    $10.45
  • 6
    RETAINER – Part Number: 5303301250
    RETAINER
    Part Number: 5303301250
      Special Order
    $26.20
  • 7
    SUPPORT – Part Number: 5303301254
    SUPPORT
    Part Number: 5303301254
      Special Order
    $32.91
  • 8
    SUPPORT – Part Number: 3001815
    SUPPORT
    Part Number: 3001815
      Special Order
    $41.15
  • 9
    SCREW – Part Number: 3007756
    SCREW
    Part Number: 3007756
      Special Order
    $13.60
  • 10
    NUT – Part Number: 3007759
    NUT
    Part Number: 3007759
      Special Order
    $8.35
  • 11
    MOUNTING SUPPORT KI – Part Number: 309313204
    MOUNTING SUPPORT KI
    Part Number: 309313204
      Special Order
    $46.27
  • 12
    NUT – Part Number: 316205500
    NUT
    Part Number: 316205500
      In Stock
    $19.90
  • 13
    SCREW – Part Number: 5303281649
    SCREW
    Part Number: 5303281649
      Special Order
    $13.60
  • 14
    EXTENSION – Part Number: 5304426458
    EXTENSION
    Part Number: 5304426458
      Special Order
    $46.30
  • 15
    CLOSURE – Part Number: 5303301247
    CLOSURE
    Part Number: 5303301247
      In Stock
    $50.81
  • 16
    RAIL – Part Number: 5304415076
    RAIL
    Part Number: 5304415076
      Special Order
    $46.30
  • 17
    SCREW-WOOD – Part Number: 3002803
    SCREW-WOOD
    Part Number: 3002803
      Special Order
    $13.60
  • 18
    SCREW – Part Number: 5303211311
    SCREW
    Part Number: 5303211311
      Special Order
    $24.10
  • 21
    SEAL – Part Number: 5314949603
    SEAL
    Part Number: 5314949603
      Special Order
    $40.12
  • 24
    SCREW – Part Number: 3002801
    SCREW
    Part Number: 3002801
      Special Order
    $10.45

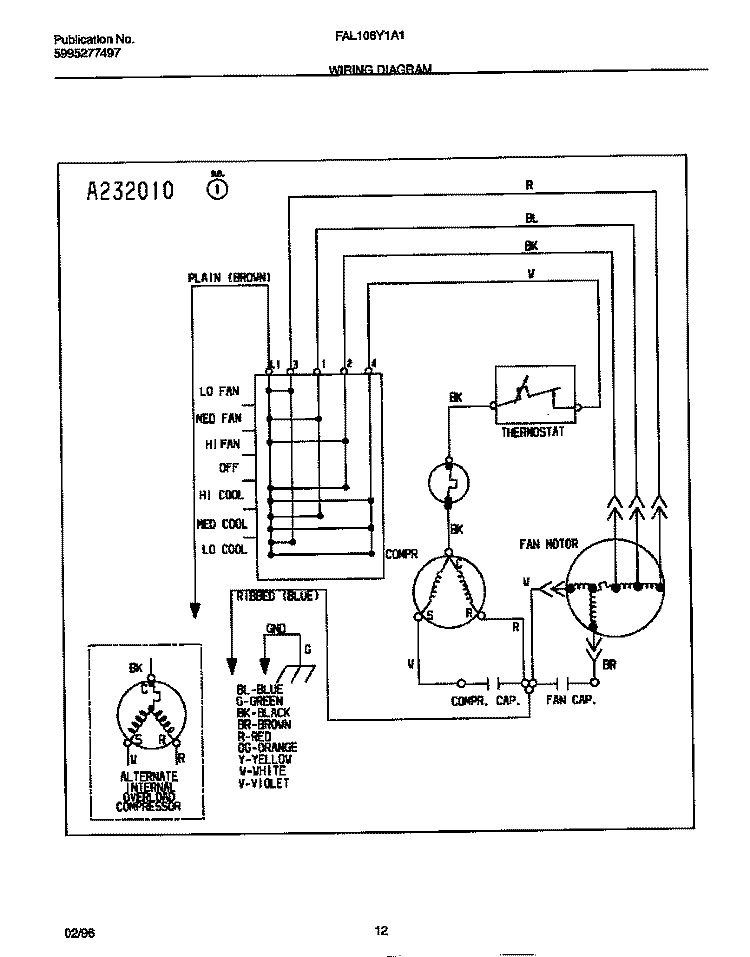

WIRING DIAGRAM
WIRING DIAGRAM Diagram and Parts List for  Frigidaire Air Conditioner
