Chassis Assembly Diagram and Parts List for  Emerson Air Conditioner
Chassis Assembly
Decorative Front Assembly Diagram and Parts List for  Emerson Air Conditioner
Decorative Front Assembly
Exterior Diagram and Parts List for  Emerson Air Conditioner
Exterior
Refrigerant Assembly Diagram and Parts List for  Emerson Air Conditioner
Refrigerant Assembly
Previous Showing All Parts Next

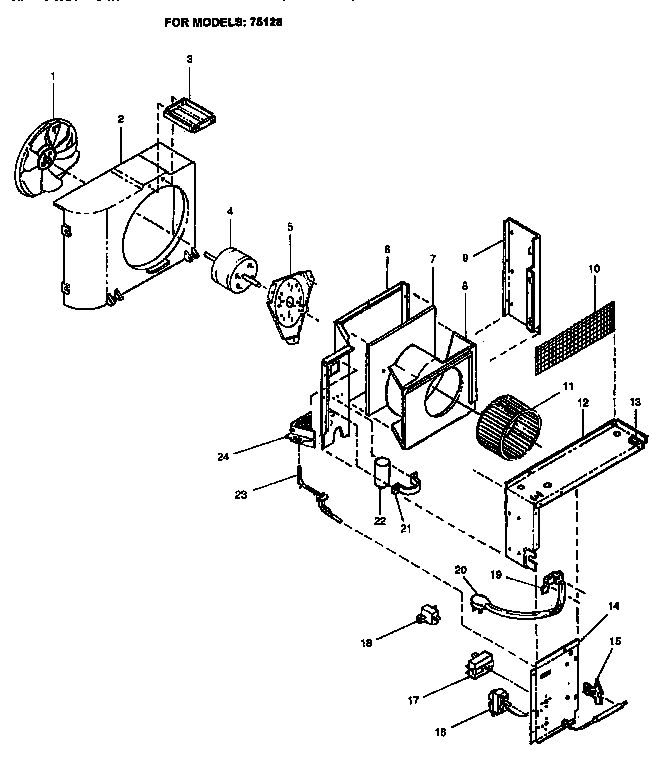

Chassis Assembly
Chassis Assembly Diagram and Parts List for  Emerson Air Conditioner
  • 1
    Wh cond fan – Part Number: 11-21-23770-001
    Wh cond fan
    Part Number: 11-21-23770-001
      No Longer Available
  • 2
    Shroud condenser – Part Number: 11-17-04870-001
    Shroud condenser
    Part Number: 11-17-04870-001
      No Longer Available
  • 3
    Tie plate – Part Number: 11-17-01280-006
    Tie plate
    Part Number: 11-17-01280-006
      No Longer Available
  • 4
    Motor – Part Number: 50-11-T26P0-050
    Motor
    Part Number: 50-11-T26P0-050
      No Longer Available
  • 5
    Mtr mt plate – Part Number: 11-17-03630-008
    Mtr mt plate
    Part Number: 11-17-03630-008
      No Longer Available
  • 6
    Bulkhead – Part Number: 11-17-03970-008
    Bulkhead
    Part Number: 11-17-03970-008
      No Longer Available
  • 7
    Housing plate – Part Number: 11-17-05320-001
    Housing plate
    Part Number: 11-17-05320-001
      No Longer Available
  • 8
    Housing – Part Number: 11-17-05260-002
    Housing
    Part Number: 11-17-05260-002
      No Longer Available
  • 9
    Fill end plt – Part Number: 11-17-04910-001
    Fill end plt
    Part Number: 11-17-04910-001
      No Longer Available
  • 10
    Screen – Part Number: 11-21-22210-013
    Screen
    Part Number: 11-21-22210-013
      No Longer Available
  • 11
    Air conditioner blower wheel – Part Number: 11-21-23980-001
    Air conditioner blower wheel
    Part Number: 11-21-23980-001
      No Longer Available
  • 12
    Deck – Part Number: 11-17-05190-003
    Deck
    Part Number: 11-17-05190-003
      No Longer Available
  • 13
    Retainer clip – Part Number: 88-10-00030-001
    Retainer clip
    Part Number: 88-10-00030-001
      No Longer Available
  • 14
    Control panel – Part Number: 11-17-04900-010
    Control panel
    Part Number: 11-17-04900-010
      No Longer Available
  • 15
    Clip – Part Number: 11-21-24250-001
    Clip
    Part Number: 11-21-24250-001
      No Longer Available
  • 16
    Thermostat – Part Number: 50-11-0041N-001
    Thermostat
    Part Number: 50-11-0041N-001
      No Longer Available
  • 17
    Switch – Part Number: 11-21-16490-002
    Switch
    Part Number: 11-21-16490-002
      No Longer Available
  • 18
    Start kit – Part Number: 16-06-02360-010
    Start kit
    Part Number: 16-06-02360-010
      No Longer Available
  • 19
    Clip – Part Number: 11-14-00660-002
    Clip
    Part Number: 11-14-00660-002
      No Longer Available
  • 20
    Line cord – Part Number: 11-21-24270-005
    Line cord
    Part Number: 11-21-24270-005
      No Longer Available
  • 21
    Strap, dual capacitor – Part Number: 11-21-22670-003
    Strap, dual capacitor
    Part Number: 11-21-22670-003
      No Longer Available
  • 22
    Capacitor – Part Number: 16-05-00710-109
    Capacitor
    Part Number: 16-05-00710-109
      No Longer Available
  • 23
    Actuator – Part Number: 11-14-08470-003
    Actuator
    Part Number: 11-14-08470-003
      No Longer Available
  • 24
    Door damper – Part Number: 11-14-00690-004
    Door damper
    Part Number: 11-14-00690-004
      No Longer Available
  • NI
    Installation kit – Part Number: 11-21-23200-002
    Installation kit
    Part Number: 11-21-23200-002
      No Longer Available
  • NI
    Carton – Part Number: 13-11-06210-322
    Carton
    Part Number: 13-11-06210-322
      No Longer Available
  • NI
    Clam shell-t – Part Number: 13-11-06060-002
    Clam shell-t
    Part Number: 13-11-06060-002
      No Longer Available
  • NI
    Owner
    Owner's manual
    Part Number: 23-23-0262N-004
      No Longer Available
  • NI
    Spacer, clam shell – Part Number: 13-11-06050-004
    Spacer, clam shell
    Part Number: 13-11-06050-004
      No Longer Available

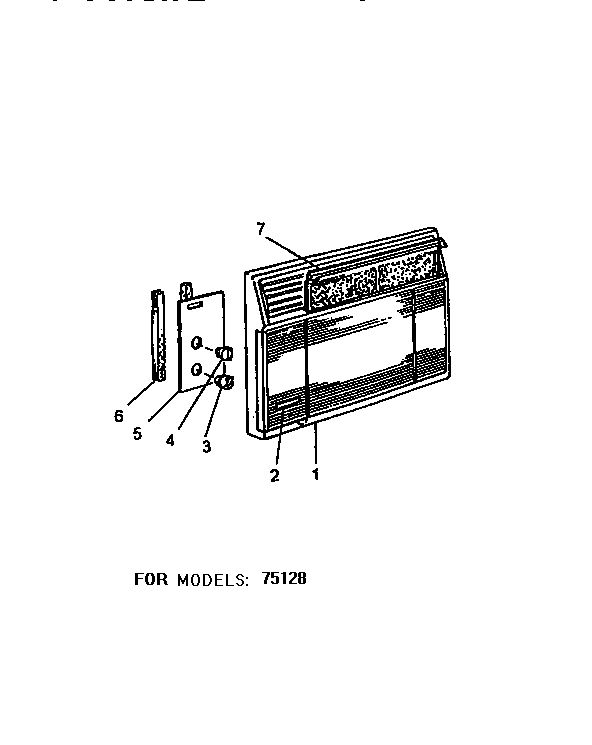

Decorative Front Assembly
Decorative Front Assembly Diagram and Parts List for  Emerson Air Conditioner
  • 1
    Deco. front – Part Number: 11-17-06400-002
    Deco. front
    Part Number: 11-17-06400-002
      No Longer Available
  • 2
    Nameplate – Part Number: 88-16-05590-001
    Nameplate
    Part Number: 88-16-05590-001
      No Longer Available
  • 3
    Knob – Part Number: 11-14-04290-012
    Knob
    Part Number: 11-14-04290-012
      No Longer Available
  • 4
    Knob – Part Number: 11-14-04290-011
    Knob
    Part Number: 11-14-04290-011
      No Longer Available
  • 5
    Escutcheon – Part Number: 11-17-05880-020
    Escutcheon
    Part Number: 11-17-05880-020
      No Longer Available
  • 6
    Foam escutcheon – Part Number: 11-21-13720-136
    Foam escutcheon
    Part Number: 11-21-13720-136
      No Longer Available
  • 7
    Filter – Part Number: 11-17-06310-002
    Filter
    Part Number: 11-17-06310-002
      No Longer Available
  • NI
    Carton – Part Number: 13-11-06210-322
    Carton
    Part Number: 13-11-06210-322
      No Longer Available
  • NI
    Installation kit – Part Number: 11-21-23200-002
    Installation kit
    Part Number: 11-21-23200-002
      No Longer Available
  • NI
    Clam shell-t – Part Number: 13-11-06060-002
    Clam shell-t
    Part Number: 13-11-06060-002
      No Longer Available
  • NI
    Owner
    Owner's manual
    Part Number: 23-23-0262N-004
      No Longer Available
  • NI
    Spacer, clam shell – Part Number: 13-11-06050-004
    Spacer, clam shell
    Part Number: 13-11-06050-004
      No Longer Available

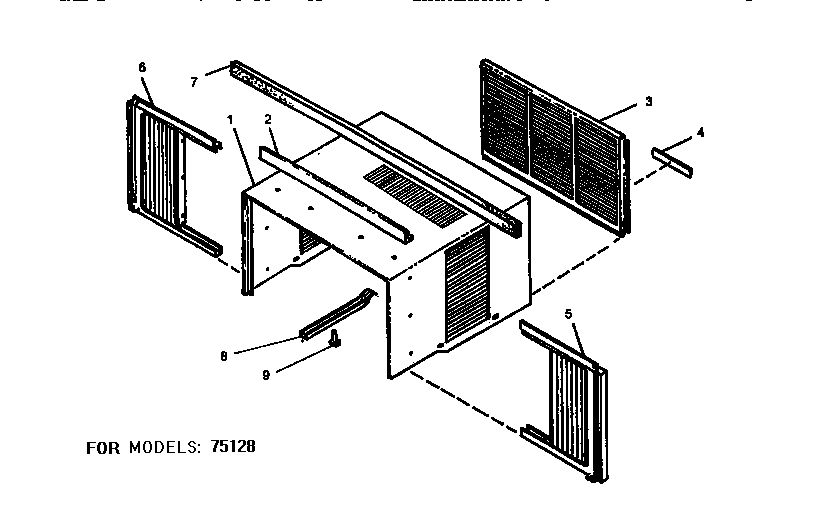

Exterior
Exterior Diagram and Parts List for  Emerson Air Conditioner
  • 1
    Cabinet assembly – Part Number: 11-17-05200-007
    Cabinet assembly
    Part Number: 11-17-05200-007
      No Longer Available
  • 2
    Bar – Part Number: 11-21-22320-036
    Bar
    Part Number: 11-21-22320-036
      No Longer Available
  • 3
    Cover – Part Number: 11-17-00300-006
    Cover
    Part Number: 11-17-00300-006
      No Longer Available
  • 4
    Nameplate – Part Number: 88-16-05470-001
    Nameplate
    Part Number: 88-16-05470-001
      No Longer Available
  • 5
    Rh frame – Part Number: 11-21-24490-003
    Rh frame
    Part Number: 11-21-24490-003
      No Longer Available
  • 6
    Lh frame – Part Number: 11-21-24490-004
    Lh frame
    Part Number: 11-21-24490-004
      No Longer Available
  • 7
    Foam seal – Part Number: 11-21-11560-018
    Foam seal
    Part Number: 11-21-11560-018
      No Longer Available
  • 8
    Out bracket – Part Number: 11-21-23230-002
    Out bracket
    Part Number: 11-21-23230-002
      No Longer Available
  • 9
    Bolt – Part Number: 11-14-00290-001
    Bolt
    Part Number: 11-14-00290-001
      No Longer Available
  • NI
    Installation kit – Part Number: 11-21-23200-002
    Installation kit
    Part Number: 11-21-23200-002
      No Longer Available
  • NI
    Owner
    Owner's manual
    Part Number: 23-23-0262N-004
      No Longer Available
  • NI
    Clam shell-t – Part Number: 13-11-06060-002
    Clam shell-t
    Part Number: 13-11-06060-002
      No Longer Available
  • NI
    Spacer, clam shell – Part Number: 13-11-06050-004
    Spacer, clam shell
    Part Number: 13-11-06050-004
      No Longer Available
  • NI
    Carton – Part Number: 13-11-06210-322
    Carton
    Part Number: 13-11-06210-322
      No Longer Available

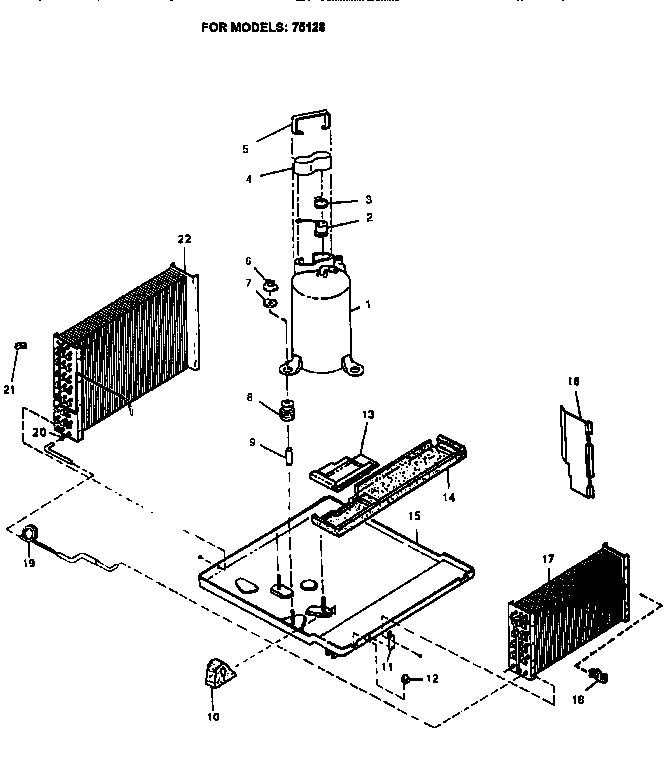

Refrigerant Assembly
Refrigerant Assembly Diagram and Parts List for  Emerson Air Conditioner
  • 1
    Compres kit – Part Number: 50-16-48101-F35
    Compres kit
    Part Number: 50-16-48101-F35
      No Longer Available
  • 2
    Overload – Part Number: 16-03-00430-036
    Overload
    Part Number: 16-03-00430-036
      No Longer Available
  • 3
    Spring – Part Number: 16-06-00980-001
    Spring
    Part Number: 16-06-00980-001
      No Longer Available
  • 4
    Cover – Part Number: 16-07-00370-001
    Cover
    Part Number: 16-07-00370-001
      No Longer Available
  • 5
    Strap – Part Number: 16-06-02080-001
    Strap
    Part Number: 16-06-02080-001
      No Longer Available
  • 6
    Palnut – Part Number: 88-20-00230-005
    Palnut
    Part Number: 88-20-00230-005
      No Longer Available
  • 7
    Washer – Part Number: 11-21-23340-001
    Washer
    Part Number: 11-21-23340-001
      No Longer Available
  • 8
    Grommet – Part Number: 16-06-02990-001
    Grommet
    Part Number: 16-06-02990-001
      No Longer Available
  • 9
    Sleeve – Part Number: 16-06-00710-023
    Sleeve
    Part Number: 16-06-00710-023
      No Longer Available
  • 10
    Snubber, 5/8-inch tube protector – Part Number: 11-21-23410-003
    Snubber, 5/8-inch tube protector
    Part Number: 11-21-23410-003
      No Longer Available
  • 11
    Bracket – Part Number: 11-17-00260-001
    Bracket
    Part Number: 11-17-00260-001
      No Longer Available
  • 12
    Clip – Part Number: 88-10-00040-001
    Clip
    Part Number: 88-10-00040-001
      No Longer Available
  • 13
    Heat shield – Part Number: 11-17-05070-001
    Heat shield
    Part Number: 11-17-05070-001
      No Longer Available
  • 14
    Drip tray – Part Number: 11-17-04310-001
    Drip tray
    Part Number: 11-17-04310-001
      No Longer Available
  • 15
    Pan – Part Number: 11-17-04480-031
    Pan
    Part Number: 11-17-04480-031
      No Longer Available
  • 17
    Evaporator – Part Number: 11-17-06530-002
    Evaporator
    Part Number: 11-17-06530-002
      No Longer Available
  • 18
    Clip – Part Number: 11-21-20510-001
    Clip
    Part Number: 11-21-20510-001
      No Longer Available
  • 19
    Tube – Part Number: S0-02-C0002-234
    Tube
    Part Number: S0-02-C0002-234
      No Longer Available
  • 20
    Strainer – Part Number: 88-60-00220-006
    Strainer
    Part Number: 88-60-00220-006
      No Longer Available
  • 21
    Tube protect – Part Number: 88-32-00060-001
    Tube protect
    Part Number: 88-32-00060-001
      No Longer Available
  • 22
    Condenser – Part Number: 11-17-06360-004
    Condenser
    Part Number: 11-17-06360-004
      No Longer Available
  • NI
    Installation kit – Part Number: 11-21-23200-002
    Installation kit
    Part Number: 11-21-23200-002
      No Longer Available
  • NI
    Spacer, clam shell – Part Number: 13-11-06050-004
    Spacer, clam shell
    Part Number: 13-11-06050-004
      No Longer Available
  • NI
    Carton – Part Number: 13-11-06210-322
    Carton
    Part Number: 13-11-06210-322
      No Longer Available
  • NI
    Clam shell-t – Part Number: 13-11-06060-002
    Clam shell-t
    Part Number: 13-11-06060-002
      No Longer Available
  • NI
    Owner
    Owner's manual
    Part Number: 23-23-0262N-004
      No Longer Available
