Cabinet Parts Diagram and Parts List for  Admiral Air Conditioner
Cabinet Parts
Previous Showing All Parts Next
Cabinet Parts

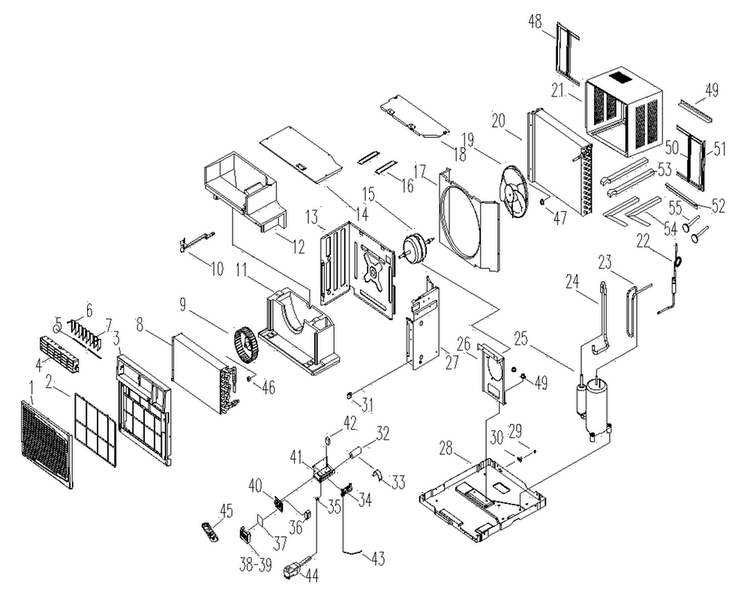

Cabinet Parts Diagram and Parts List for  Admiral Air Conditioner
  • 1
    Panel – Part Number: 810061136
    Panel
    Part Number: 810061136
      No Longer Available
  • 2
    Air filter – Part Number: 8110569
    Air filter
    Part Number: 8110569
      No Longer Available
  • 3
    Panel base – Part Number: 810061135
    Panel base
    Part Number: 810061135
      No Longer Available
  • 4
    Horizontal vane – Part Number: 81201108
    Horizontal vane
    Part Number: 81201108
      No Longer Available
  • 5
    Vane lever – Part Number: 81201110
    Vane lever
    Part Number: 81201110
      No Longer Available
  • 6
    Linkge rod – Part Number: 8120441
    Linkge rod
    Part Number: 8120441
      No Longer Available
  • 7
    Verti.vane – Part Number: 81201109
    Verti.vane
    Part Number: 81201109
      No Longer Available
  • 8
    Evaporator – Part Number: 81301258
    Evaporator
    Part Number: 81301258
      No Longer Available
  • 9
    Centrifugal fan – Part Number: 81011148
    Centrifugal fan
    Part Number: 81011148
      No Longer Available
  • 10
    Air lever – Part Number: 8100551
    Air lever
    Part Number: 8100551
      No Longer Available
  • 11
    Air duct – Part Number: 8101218
    Air duct
    Part Number: 8101218
      No Longer Available
  • 12
    Air duct – Part Number: 8101217
    Air duct
    Part Number: 8101217
      No Longer Available
  • 13
    Plate – Part Number: 8110945
    Plate
    Part Number: 8110945
      No Longer Available
  • 14
    Cover plate – Part Number: 8101384
    Cover plate
    Part Number: 8101384
      No Longer Available
  • 15
    Fan motor – Part Number: 8140291
    Fan motor
    Part Number: 8140291
      No Longer Available
  • 16
    Connection board – Part Number: 81201107
    Connection board
    Part Number: 81201107
      No Longer Available
  • 17
    Plate – Part Number: 1108125
    Plate
    Part Number: 1108125
      No Longer Available
  • 18
    Cover plate – Part Number: 1105282
    Cover plate
    Part Number: 1105282
      No Longer Available
  • 19
    Axial fan – Part Number: 140224
    Axial fan
    Part Number: 140224
      No Longer Available
  • 20
    Condenser – Part Number: 81302289
    Condenser
    Part Number: 81302289
      No Longer Available
  • 21
    Cabinet – Part Number: 10011987
    Cabinet
    Part Number: 10011987
      No Longer Available
  • 22
    Capillary – Part Number: 813034186
    Capillary
    Part Number: 813034186
      No Longer Available
  • 23
    Pipe – Part Number: 13032136
    Pipe
    Part Number: 13032136
      No Longer Available
  • 24
    Suction pipe – Part Number: 813034267
    Suction pipe
    Part Number: 813034267
      No Longer Available
  • 25
    Compressor – Part Number: 1304261
    Compressor
    Part Number: 1304261
      No Longer Available
  • 26
    Motor bracket – Part Number: 1102133
    Motor bracket
    Part Number: 1102133
      No Longer Available
  • 27
    Plate – Part Number: 8110944
    Plate
    Part Number: 8110944
      No Longer Available
  • 28
    Chassis – Part Number: 81002175
    Chassis
    Part Number: 81002175
      No Longer Available
  • 29
    Plug – Part Number: 1411103
    Plug
    Part Number: 1411103
      No Longer Available
  • 30
    SPRING – Part Number: 210945
    SPRING
    Part Number: 210945
      No Longer Available
  • 31
    Cable clamp – Part Number: 120338
    Cable clamp
    Part Number: 120338
      No Longer Available
  • 32
    Capacitor – Part Number: 1411705
    Capacitor
    Part Number: 1411705
      No Longer Available
  • 33
    Capacitor clamp – Part Number: 1203421
    Capacitor clamp
    Part Number: 1203421
      No Longer Available
  • 34
    Power pcb – Part Number: 81409624
    Power pcb
    Part Number: 81409624
      No Longer Available
  • 35
    Cable clamp – Part Number: 1203185
    Cable clamp
    Part Number: 1203185
      No Longer Available
  • 36
    Transformer – Part Number: 8140513
    Transformer
    Part Number: 8140513
      No Longer Available
  • 37
    Room air conditioner electronic control board – Part Number: 81409623
    Room air conditioner electronic control board
    Part Number: 81409623
      No Longer Available
  • 38
    Indicator head support – Part Number: 81408277
    Indicator head support
    Part Number: 81408277
      No Longer Available
  • 39
    Operation panel – Part Number: 81408276
    Operation panel
    Part Number: 81408276
      No Longer Available
  • 40
    Front plate – Part Number: 82102114
    Front plate
    Part Number: 82102114
      No Longer Available
  • 41
    Electronic box – Part Number: 82102113
    Electronic box
    Part Number: 82102113
      No Longer Available
  • 42
    Capacitor – Part Number: 14111008
    Capacitor
    Part Number: 14111008
      No Longer Available
  • 43
    DISCONTINUED – Part Number: 814071
    DISCONTINUED
    Part Number: 814071
      No Longer Available
  • 44
    Ac power cord with plug – Part Number: 81501157
    Ac power cord with plug
    Part Number: 81501157
      No Longer Available
  • 45
    Remote control – Part Number: 814012338
    Remote control
    Part Number: 814012338
      No Longer Available
  • 46
    OVAL STAMP – Part Number: WFR170322
    OVAL STAMP
    Part Number: WFR170322
      No Longer Available
  • 47
    Flange nut – Part Number: 170312
    Flange nut
    Part Number: 170312
      No Longer Available
  • 48
    Panel frame – Part Number: 100467
    Panel frame
    Part Number: 100467
      No Longer Available
  • 49
    Channel – Part Number: 1203348
    Channel
    Part Number: 1203348
      No Longer Available
  • 50
    Filr panel – Part Number: 180144
    Filr panel
    Part Number: 180144
      No Longer Available
  • 51
    4-WAY MAC – Part Number: WFR100468
    4-WAY MAC
    Part Number: WFR100468
      No Longer Available
  • 52
    Channel – Part Number: 1203349
    Channel
    Part Number: 1203349
      No Longer Available
  • 53
    Bracket – Part Number: 1102165-56
    Bracket
    Part Number: 1102165-56
      No Longer Available
  • 54
    V-bracket – Part Number: 1102166
    V-bracket
    Part Number: 1102166
      No Longer Available
  • 55
    Bolt – Part Number: 170284
    Bolt
    Part Number: 170284
      No Longer Available
