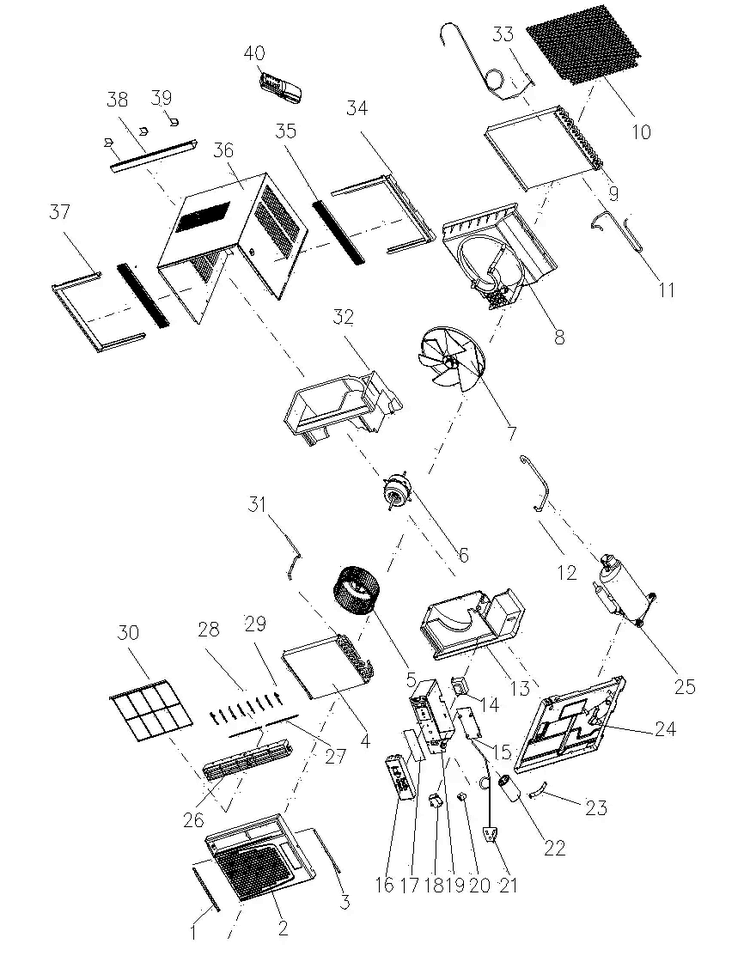

Cabinet Parts Diagram and Parts List for AW-05CR1FHU  Admiral Air Conditioner
Cabinet Parts
Previous Showing All Parts Next
Cabinet Parts
Cabinet Parts Diagram and Parts List for AW-05CR1FHU  Admiral Air Conditioner
  • 1
    Rail – Part Number: 812101
    Rail
    Part Number: 812101
      No Longer Available
  • 2
    Panel – Part Number: 810061132
    Panel
    Part Number: 810061132
      No Longer Available
  • 3
    Rail – Part Number: 812102
    Rail
    Part Number: 812102
      No Longer Available
  • 4
    Evaporator assembly – Part Number: 8130146
    Evaporator assembly
    Part Number: 8130146
      No Longer Available
  • 5
    Centrifugal fan – Part Number: 8101127
    Centrifugal fan
    Part Number: 8101127
      No Longer Available
  • 6
    Fan motor – Part Number: 8140216
    Fan motor
    Part Number: 8140216
      No Longer Available
  • 7
    Room air conditioner condenser fan – Part Number: 8101128
    Room air conditioner condenser fan
    Part Number: 8101128
      No Longer Available
  • 8
    Duct plate – Part Number: 8101022
    Duct plate
    Part Number: 8101022
      No Longer Available
  • 9
    Condenser – Part Number: 8130284
    Condenser
    Part Number: 8130284
      No Longer Available
  • 10
    Rear grill – Part Number: 8110510
    Rear grill
    Part Number: 8110510
      No Longer Available
  • 11
    Pipe – Part Number: 813031331
    Pipe
    Part Number: 813031331
      No Longer Available
  • 12
    Suction pipe – Part Number: 813031332
    Suction pipe
    Part Number: 813031332
      No Longer Available
  • 13
    Lower air duct – Part Number: 810072
    Lower air duct
    Part Number: 810072
      No Longer Available
  • 14
    Transformer – Part Number: 8140512
    Transformer
    Part Number: 8140512
      No Longer Available
  • 15
    Power pcb – Part Number: 81409635
    Power pcb
    Part Number: 81409635
      No Longer Available
  • 16
    Display board base – Part Number: 81408279
    Display board base
    Part Number: 81408279
      No Longer Available
  • 17
    Pcb control – Part Number: 81409634
    Pcb control
    Part Number: 81409634
      No Longer Available
  • 18
    Fan capacitor – Part Number: 8141118
    Fan capacitor
    Part Number: 8141118
      No Longer Available
  • 19
    ROLLER-CAB – Part Number: 8210218
    ROLLER-CAB
    Part Number: 8210218
      No Longer Available
  • 20
    Cable clamp – Part Number: 1203160
    Cable clamp
    Part Number: 1203160
      No Longer Available
  • 21
    Power cord – Part Number: 1501518
    Power cord
    Part Number: 1501518
      No Longer Available
  • 22
    Capacitor – Part Number: 14111007
    Capacitor
    Part Number: 14111007
      No Longer Available
  • 23
    Cap clamp – Part Number: 1203276
    Cap clamp
    Part Number: 1203276
      No Longer Available
  • 24
    Chassis – Part Number: 8100283
    Chassis
    Part Number: 8100283
      No Longer Available
  • 25
    Compressor – Part Number: 1304364
    Compressor
    Part Number: 1304364
      No Longer Available
  • 26
    Horizontal vane – Part Number: 81201125
    Horizontal vane
    Part Number: 81201125
      No Longer Available
  • 27
    Lnkage rod – Part Number: 812042
    Lnkage rod
    Part Number: 812042
      No Longer Available
  • 28
    Verti.vane – Part Number: 81201106
    Verti.vane
    Part Number: 81201106
      No Longer Available
  • 29
    Vane lever – Part Number: 8120440
    Vane lever
    Part Number: 8120440
      No Longer Available
  • 30
    Filter – Part Number: 8110568
    Filter
    Part Number: 8110568
      No Longer Available
  • 31
    Pipe – Part Number: 81303862
    Pipe
    Part Number: 81303862
      No Longer Available
  • 32
    Upper air duct – Part Number: 810071
    Upper air duct
    Part Number: 810071
      No Longer Available
  • 33
    Capillary – Part Number: 813031333
    Capillary
    Part Number: 813031333
      No Longer Available
  • 34
    Panel frame – Part Number: 8100439
    Panel frame
    Part Number: 8100439
      No Longer Available
  • 35
    Panel – Part Number: 8100440
    Panel
    Part Number: 8100440
      No Longer Available
  • 36
    Cabinet – Part Number: 81001330
    Cabinet
    Part Number: 81001330
      No Longer Available
  • 37
    Panel frame – Part Number: 8100438
    Panel frame
    Part Number: 8100438
      No Longer Available
  • 38
    Channel – Part Number: 812033
    Channel
    Part Number: 812033
      No Longer Available
  • 39
    Piece – Part Number: 812095
    Piece
    Part Number: 812095
      No Longer Available
  • 40
    Remote control – Part Number: 814012400
    Remote control
    Part Number: 814012400
      No Longer Available
