Cabinet Parts Diagram and Parts List for  Admiral Air Conditioner
Cabinet Parts
Previous Showing All Parts Next
Cabinet Parts

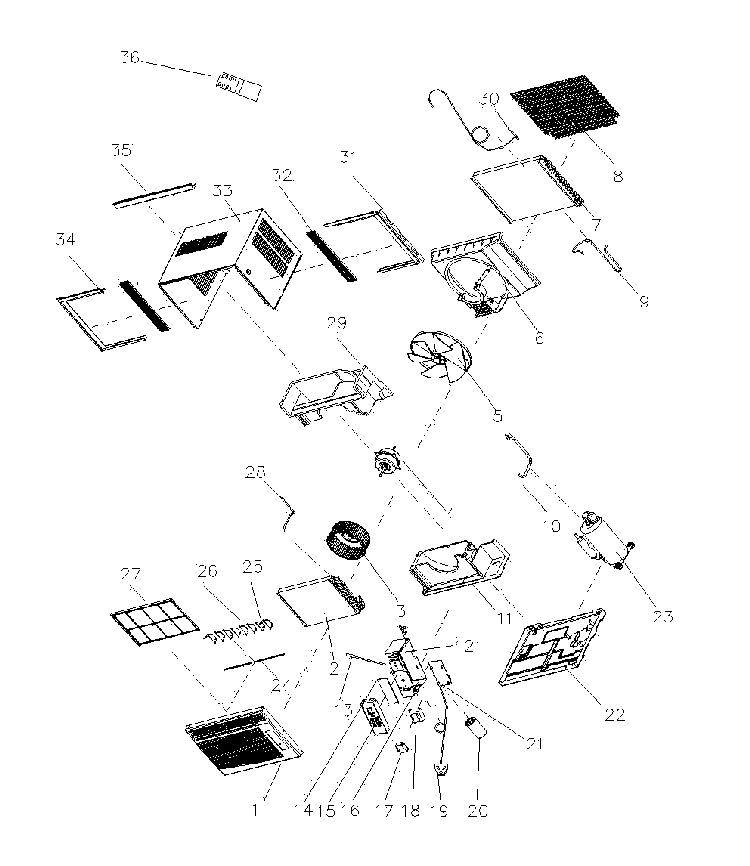

Cabinet Parts Diagram and Parts List for  Admiral Air Conditioner
  • 1
    Panel – Part Number: 81006542
    Panel
    Part Number: 81006542
      No Longer Available
  • 2
    Evaporator assembly – Part Number: 8130161
    Evaporator assembly
    Part Number: 8130161
      No Longer Available
  • 3
    Centrifugal fan – Part Number: 8101127
    Centrifugal fan
    Part Number: 8101127
      No Longer Available
  • 4
    Fan motor – Part Number: 8140216
    Fan motor
    Part Number: 8140216
      No Longer Available
  • 5
    Room air conditioner condenser fan – Part Number: 8101128
    Room air conditioner condenser fan
    Part Number: 8101128
      No Longer Available
  • 6
    Duct plate – Part Number: 8101022
    Duct plate
    Part Number: 8101022
      No Longer Available
  • 7
    Condenser – Part Number: 81302108
    Condenser
    Part Number: 81302108
      No Longer Available
  • 8
    Rear grill – Part Number: 8110510
    Rear grill
    Part Number: 8110510
      No Longer Available
  • 9
    Discharge pipe – Part Number: 813031084
    Discharge pipe
    Part Number: 813031084
      No Longer Available
  • 10
    Suction pipe – Part Number: 813031085
    Suction pipe
    Part Number: 813031085
      No Longer Available
  • 11
    Air duct – Part Number: 8100711
    Air duct
    Part Number: 8100711
      No Longer Available
  • 12
    Electrical – Part Number: 814011514
    Electrical
    Part Number: 814011514
      No Longer Available
  • 13
    DISCONTINUED – Part Number: 814071
    DISCONTINUED
    Part Number: 814071
      No Longer Available
  • 14
    Display board base – Part Number: 81408279
    Display board base
    Part Number: 81408279
      No Longer Available
  • 15
    Pcb control – Part Number: 81409634
    Pcb control
    Part Number: 81409634
      No Longer Available
  • 16
    ROLLER-CAB – Part Number: 8210218
    ROLLER-CAB
    Part Number: 8210218
      No Longer Available
  • 17
    Fan capacitor – Part Number: 8141118
    Fan capacitor
    Part Number: 8141118
      No Longer Available
  • 18
    Transformer – Part Number: 8140512
    Transformer
    Part Number: 8140512
      No Longer Available
  • 19
    Power cord – Part Number: 1501518
    Power cord
    Part Number: 1501518
      No Longer Available
  • 20
    Capacitor – Part Number: 14111007
    Capacitor
    Part Number: 14111007
      No Longer Available
  • 21
    Power pcb – Part Number: 81409635
    Power pcb
    Part Number: 81409635
      No Longer Available
  • 22
    Chassis – Part Number: 81002194
    Chassis
    Part Number: 81002194
      No Longer Available
  • 23
    Compressor – Part Number: 1304360
    Compressor
    Part Number: 1304360
      No Longer Available
  • 24
    Lnkage rod – Part Number: 812042
    Lnkage rod
    Part Number: 812042
      No Longer Available
  • 25
    Vane lever – Part Number: 812041
    Vane lever
    Part Number: 812041
      No Longer Available
  • 26
    Verti.vane – Part Number: 812014
    Verti.vane
    Part Number: 812014
      No Longer Available
  • 27
    Filter – Part Number: 811059
    Filter
    Part Number: 811059
      No Longer Available
  • 28
    Trans.pipe – Part Number: 91303862
    Trans.pipe
    Part Number: 91303862
      No Longer Available
  • 29
    Air duct – Part Number: 8100710
    Air duct
    Part Number: 8100710
      No Longer Available
  • 30
    Capillary – Part Number: 813031082
    Capillary
    Part Number: 813031082
      No Longer Available
  • 31
    Panel frame – Part Number: 8100439
    Panel frame
    Part Number: 8100439
      No Longer Available
  • 32
    Panel – Part Number: 8100440
    Panel
    Part Number: 8100440
      No Longer Available
  • 33
    Cabinet – Part Number: 81001330
    Cabinet
    Part Number: 81001330
      No Longer Available
  • 34
    Panel frame – Part Number: 8100438
    Panel frame
    Part Number: 8100438
      No Longer Available
  • 35
    Channel – Part Number: 812033
    Channel
    Part Number: 812033
      No Longer Available
  • 36
    Remote – Part Number: 814011422
    Remote
    Part Number: 814011422
      No Longer Available
